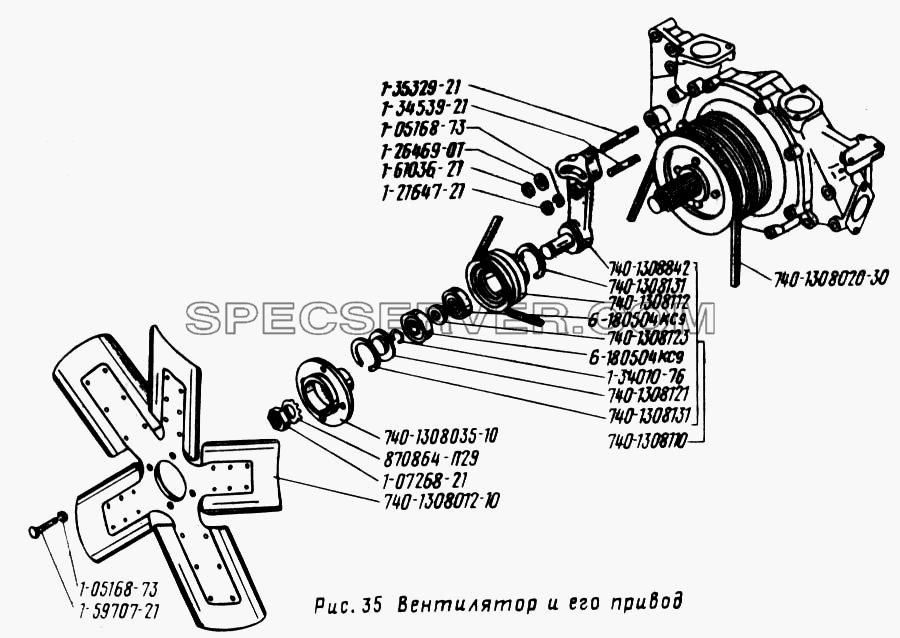

Запчасти: Вентилятор и его привод для Урал-43202

Вентилятор и его привод для Урал-43202 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	1-05168-73	Шайба 10 пружинная
-	1-07268-21	Гайка М22х1,5
-	1-21647-21	Гайка М10х1,25
-	1-26469-01	Шайба 12
-	1-34539-21	Шпилька М10х1,25х40
-	1-35329-21	Шпилька М12х1,25х45
-	1-59707-21	Болт М10х1,25х25
-	1-61036-27	Гайка М12х1,25
-	1/34010/76	Кольцо стопорное диаметр 20
-	27709К1	Подшипник роликовый конический поворотного кулака
-	6-180504КС9	Шарикоподшипник шкива натяжного приспособления
-	740-1308012-10	Крыльчатка вентилятора
-	740-1308020-30	Ремень «Стат» 8,5х8х1250
-	740-1308035-10	Ступица крыльчатки
-	740-1308110	Натяжное приспособление в сборе
-	740-1308112	Шкив натяжного приспособления
-	740-1308121	Крышка шкива
-	740-1308123	Кольцо распорное
-	740-1308131	Кольцо Б47 ГОСТ 13943-68
-	740-1308842	Рычаг натяжного приспособления
-	870864-П29	Шайба 23 стопорная

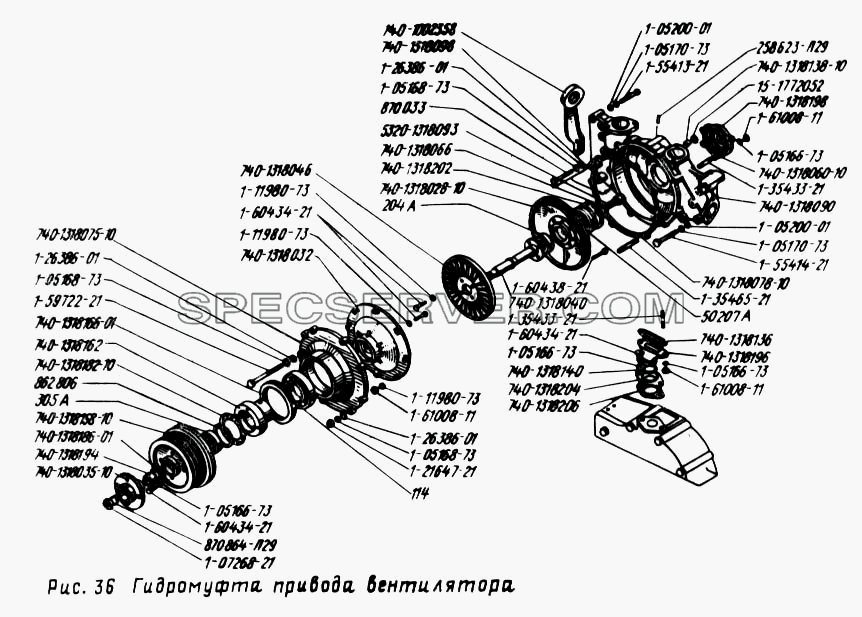

Запчасти: Гидромуфта привода вентилятора для Урал-43202

Гидромуфта привода вентилятора для Урал-43202 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	1-05166-73	Шайба 8 пружинная
-	1-05168-73	Шайба 10 пружинная
-	1-05170-73	Шайба 12 пружинная
-	1-05200-01	Шайба 12
-	1-07268-21	Гайка М22х1,5
-	1-11980-73	Шайба 8х15 пружинная коническая
-	1-21647-21	Гайка М10х1,25
-	1-26386-01	Шайба 10
-	1-35433-21	Шпилька М8х20
-	1-35465-21	Шпилька М10х1,25х30
-	1-55413-31	Болт М12х1,25х75
-	1-55414-21	Болт М12х1,25х80
-	1-59722-21	Болт М10х1,25х120
-	1-60434-21	Болт М8х20
-	1-60438-21	Болт М8х30
-	1-61008-11	Гайка М8
-	114	Подшипник шариковый вала шкива гидромуфты привода вентилятора
-	15-1772052	Кольцо уплотнительное
-	204А	Шарикоподшипник задний ведомого вала гидромуфты
-	258623-П29	Штифт 5х8
-	305А	Шарикоподшипник радиальный передний вала ведомой шестерни привода топливного насоса, ведомого валика
-	50207А	Шарикоподшипник ведущего вала гидромуфты привода вентилятора
-	740-1002358	Рым задний
-	740-1308035-10	Ступица крыльчатки
-	740-1318028-10	Вал ведущий гидромуфты
-	740-1318032	Колесо ведущее
-	740-1318040	Вал ведомого колеса
-	740-1318046	Колесо ведомое
-	740-1318060-10	Прокладка
-	740-1318066	Кольцо пружинное
-	740-1318075-10	Корпус подшипника
-	740-1318078-10	Прокладка
-	740-1318090	Корпус-кронштейн гидромуфты
-	740-1318098	Уплотнитель гидромуфты
-	740-1318136	Прокладка
-	740-1318138-10	Втулка корпуса-кронштейна
-	740-1318140	Кольцо уплотнительное сливного патрубка
-	740-1318158-10	Шкив привода генератора
-	740-1318162	Вал шкива привода генератора
-	740-1318166-01	Манжета вала
-	740-1318182-10	Прокладка шкива
-	740-1318186-01	Манжета ведомого вала
-	740-1318194	Втулка манжеты
-	740-1318196	Патрубок сливной
-	740-1318198	Крышка корпуса-кронштейна
-	740-1318201	Кольцо пружинное
-	740-1318202	Кольцо установочное
-	740-1318204	Фланец сливного патрубка
-	740-1318206	Прокладка
-	862806	Кольцо упорное
-	870033	Болт
-	870864-П29	Шайба 23 стопорная

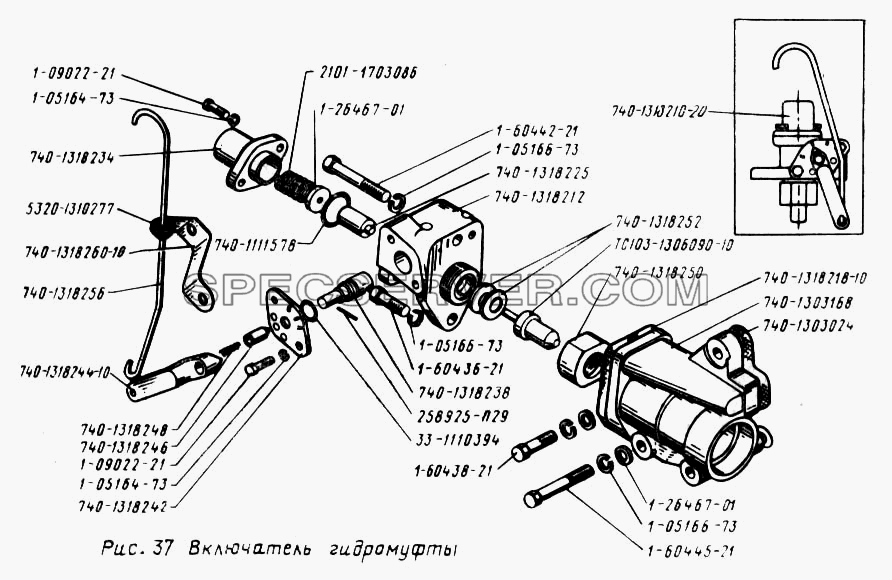

Запчасти: Включатель гидромуфты для Урал-43202

Включатель гидромуфты для Урал-43202 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	1-05164-73	Шайба 6 пружинная
-	1-05166-73	Шайба 8 пружинная
-	1-09022-21	Болт М6х16
-	1-26467-01	Шайба 8
-	1-60436-21	Болт М8х25
-	1-60438-21	Болт М8х30
-	1-60442-21	Болт М8х50
-	1-60445-21	Болт М8х65
-	2101-1703086	Пружина
-	258925-П29	Штифт 3х16
-	33-1110394	Кольцо уплотнительное
-	375-1310277	Втулка ролика шторы
-	5320-1310277	Втулка оболочки троса
-	740-1111578	Кольцо уплотнительное
-	740-1303024	Прокладка
-	740-1303168	Патрубок подводящей трубы
-	740-1318210-20	Включатель гидромуфты
-	740-1318212	Корпус включателя в сборе
-	740-1318218-10	Прокладка
-	740-1318225	Золотник
-	740-1318234	Крышка корпуса включателя гидромуфты
-	740-1318238	Пробка
-	740-1318242	Крышка пробки крана
-	740-1318244-10	Рычаг пробки
-	740-1318246	Фиксатор рычага пробки крана
-	740-1318248	Пружина фиксатора
-	740-1318250	Гайка крепления термосилового датчика
-	740-1318252	Шайба регулировочная
-	740-1318256	Тяга дистанционного управления включателем гидромуфты
-	740-1318260-10	Кронштейн тяги
-	ТС103-1305090-10	Датчик

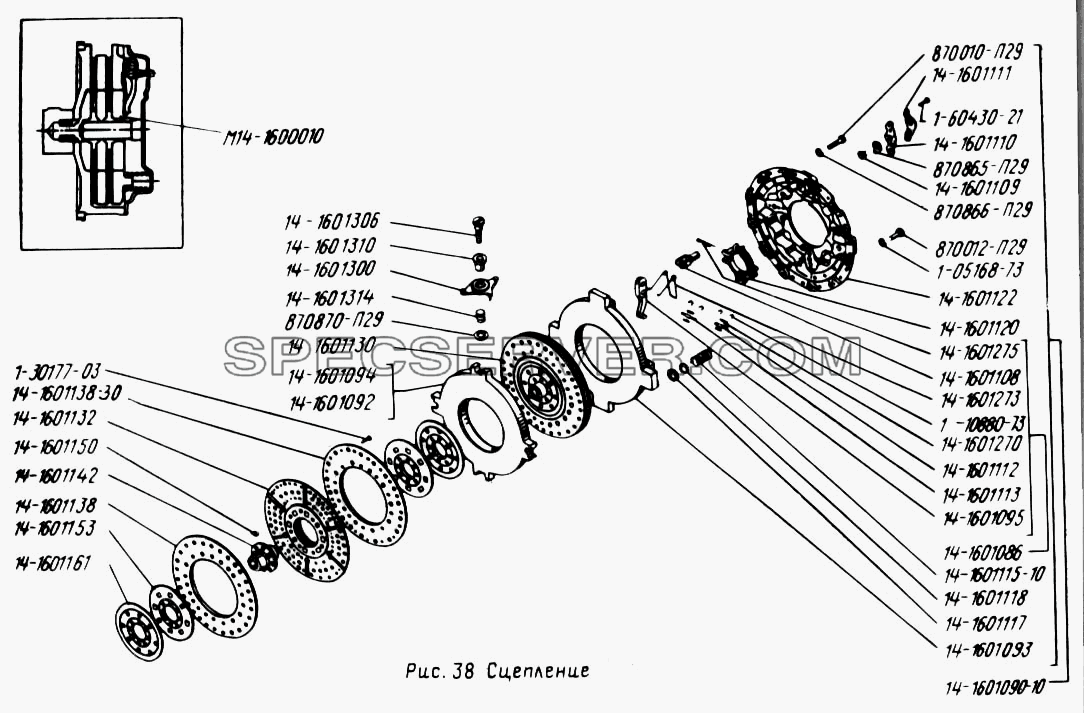

Сцепление для Урал-43202 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	1-05168-73	Шайба 10 пружинная
-	1-10880-73	Шайба 9 стопорная
-	1-30177-03	Заклепка 8х28
-	1-60430-21	Болт М8х12
-	14-1601086	Рычаг оттяжной в сборе
-	14-1601090-10	Диск сцепления с кожухом
-	14-1601092	Диск ведущий средний
-	14-1601093	Диск нажимной
-	14-1601094	Диск ведущий средний
-	14-1601095	Рычаг оттяжной нажимного диска
-	14-1601108	Вилка рычага нажимного диска
-	14-1601109	Гайка регулировочная
-	14-1601110	Пластина опорная регулировочной гайки
-	14-1601111	Пластина запорная регулировочной гайки
-	14-1601112	Ось вилки рычага
-	14-1601113	Ось рычага нажимного диска
-	14-1601115-10	Пружина нажимная
-	14-1601117	Шайба
-	14-1601118	Подкладка нажимной пружины
-	14-1601120	Кольцо упорное оттяжных рычагов
-	14-1601122	Кожух с балансировочными пластинами в сборе
-	14-1601130	Диск ведомый сцепления
-	14-1601132	Диск ведомый с кольцами демпфера в сборе
-	14-1601138	Накладка фрикционная
-	14-1601138-30	Накладка сцепления
-	14-1601142	Ступица ведомого диска
-	14-1601150	Пружина демпфера
-	14-1601153	Диск демпфера
-	14-1601161	Обойма пружины
-	14-1601239	Кольцо уплотнительное шланга смазки подшипника выключения сцепления
-	14-1601270	Ролик игольчатый диаметр 2х12 ГОСТ 6870-72 оттяжных рычагов нажимного диска
-	14-1601273	Пружина упорного кольца оттяжных рычагов
-	14-1601275	Петля пружины упорного кольца
-	14-1601300	Рычаг отжимного ведущего среднего диска
-	14-1601306	Ось отжимного рычага
-	14-1601310	Втулка отжимного рычага
-	14-1601314	Пружина отжимного рычага
-	4320-1602066	Втулка вала педали сцепления
-	4320-1602098-01	Пружина вспомогательная
-	870010-П29	Болт М8х27
-	870012-П29	Болт М10х1,25х30
-	870865-П29	Шайба 17 стопорная
-	870866-П29	Шайба 8 стопорная
-	870870-П29	Шайба 8 стопорная
-	М14-1600010	Сцепление в сборе

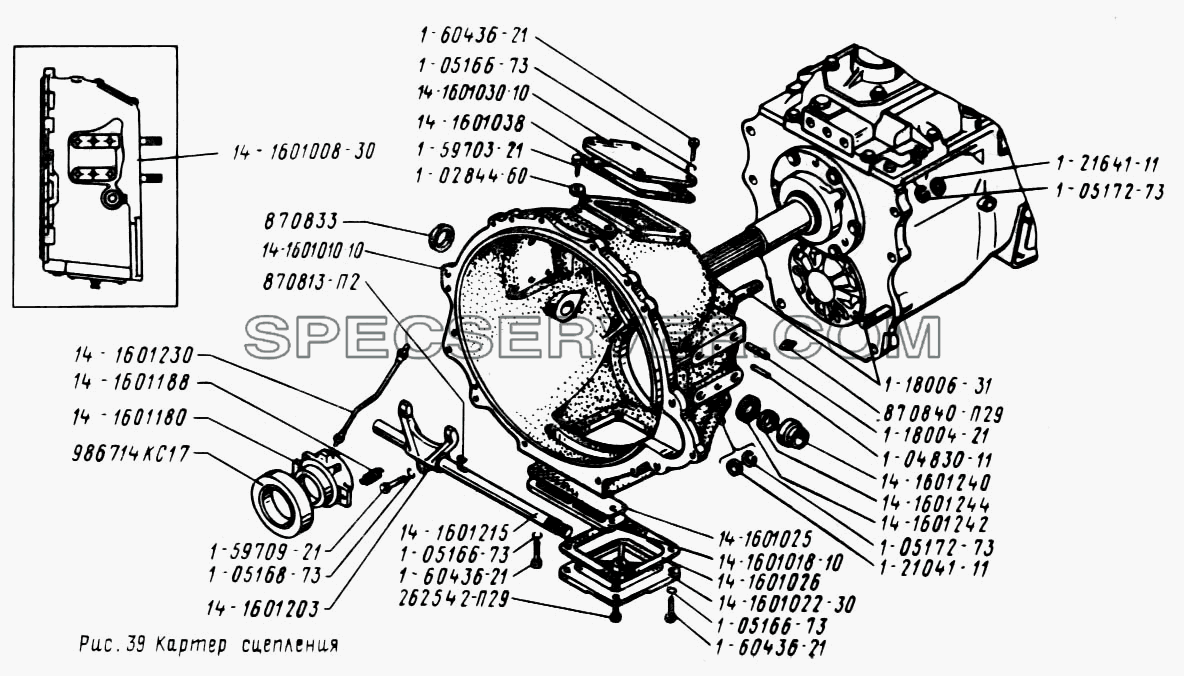

Картер сцепления для Урал-43202 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	1-02844-60	Прокладка 10
-	1-04830-11	Штифт 12х35 установочный
-	1-05166-73	Шайба 8 пружинная
-	1-05168-73	Шайба 10 пружинная
-	1-05172-73	Шайба 16 пружинная
-	1-18004-21	Шпилька М16х1,5х35
-	1-18006-31	Шпилька картера М16х1,5х22х45
-	1-21041-11	Гайка М16
-	1-21641-11	Гайка М16х1,5
-	1-59703-21	Болт М10х1,25х16
-	1-59709-21	Болт М10х1,25х35
-	1-60436-21	Болт М8х25
-	14-1601008-30	Картер сцепления с крышками в сборе
-	14-1601010-10	Картер сцепления
-	14-1601018-10	Крышка люка картера сцепления передняя
-	14-1601022-30	Крышка смотрового люка нижняя
-	14-1601025	Прокладка крышки люка
-	14-1601026	Прокладка нижней крышки
-	14-1601030-10	Крышка смотрового люка верхняя
-	14-1601038	Прокладка верхней крышки
-	14-1601180	Муфта выключения сцепления
-	14-1601188	Пружина муфты выключения
-	14-1601203	Вилка выключения сцепления
-	14-1601215	Вал вилки выключения сцепления
-	14-1601217	Рычаг вала вилки выключения сцепления
-	14-1601230	Шланг смазки муфты выключения сцепления
-	14-1601230	Шланг смазки муфты выключения сцепления
-	14-1601240	Крышка сальника
-	14-1601242	Кольцо уплотнительное сальника
-	14-1601244	Кольцо сальника
-	262542-П29	Пробка контрольная К1/4"
-	870813-П2	Шпонка 6х9 сегментная
-	870833	Заглушка диаметр 43
-	870840-П29	Масленка К 1/8
-	986714КС17	Шарикоподшипник упорный муфты выключения сцепления

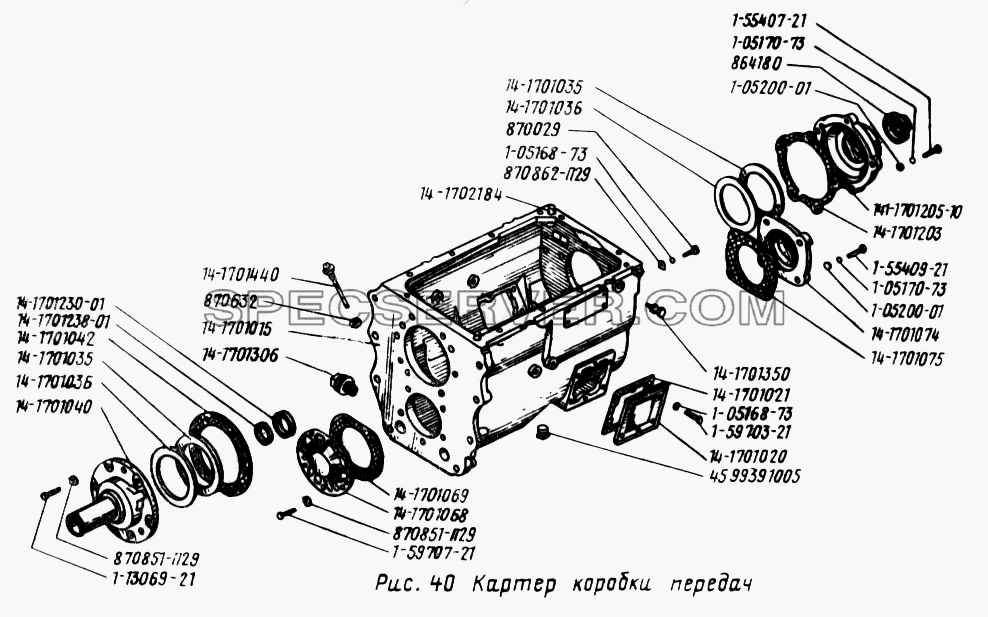

Картер коробки передач для Урал-43202 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	1-05168-73	Шайба 10 пружинная
-	1-05170-73	Шайба 12 пружинная
-	1-05200-01	Шайба 12
-	1-13069-21	Болт М10х1,25х30
-	1-55407-21	Болт М12х1,25х45
-	1-55409-21	Болт М12х1,25х55
-	1-59703-21	Болт М10х1,25х16
-	1-59707-21	Болт М10х1,25х25
-	14-1701015	Картер коробки передач
-	14-1701020	Крышка люка отбора мощности
-	14-1701021	Прокладка
-	14-1701035	Прокладка регулировочная
-	14-1701036	Прокладка регулировочная
-	14-1701040	Крышка заднего подшипника первичного вала
-	14-1701042	Прокладка крышки
-	14-1701068	Крышка переднего подшипника промежуточного вала
-	14-1701069	Прокладка
-	14-1701074	Крышка заднего подшипника промежуточного вала
-	14-1701075	Прокладка
-	14-1701203	Прокладка крышки
-	14-1701230-01	Манжета
-	14-1701238-01	Манжета
-	14-1701306	Пробка сливная с магнитом
-	14-1701340	Манжета в сборе
-	14-1701350	Рым-болт
-	14-1701440	Маслоуказатель
-	14-1702184	Штифт установочный
-	141-1701205-10	Крышка заднего подшипника
-	262513-П2	Пробка КГ3/4 сливная
-	864180	Манжета 70х92
-	870029	Болт М10х1,25х16
-	870632	Прокладка уплотнительная
-	870851-П29	Шайба 10
-	870862-П29	Шайба 11 стопорная
