Запчасти: Редуктор лебедки для Урал-4320-41

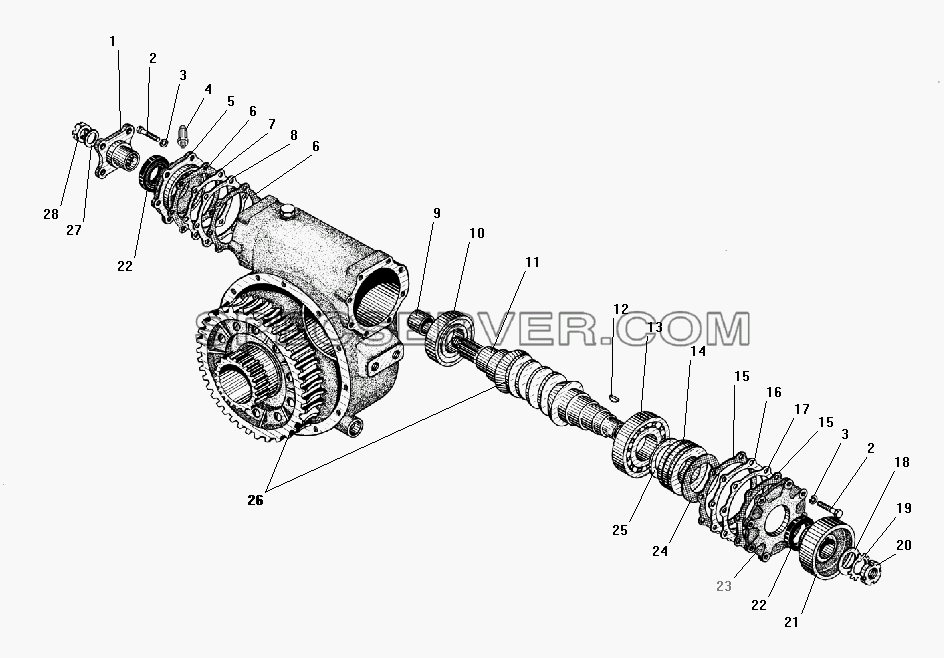

Редуктор лебедки для Урал-4320-41 (список запасных частей)

Редуктор лебедки для Урал-4320-41 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 375-4501079-Б Фланец
2 201498-П29 Болт М10-6gх28
3 252136-П2 Шайба 10 пружинная
4 298430 Сапун
5 375-4501084-Б Крышка подшипника передняя
6 375-4501081-В Прокладка уплотнительная
7 375-4501082-В Прокладка регулировочная
8 375-4501083-В Прокладка регулировочная
9 375-4501066 Втулка распорная
10 46310АК Подшипник радиально-упорный
11 375-4501060-Г Червяк редуктора лебедки
12 Н-1811 Шпонка 7х14 сегментная
13 312А Подшипник шариковый
14 8311 Подшипник шариковый упорный однорядный
15 375-4501051-01 Прокладка уплотнительная
16 375-4501052-Б Прокладка регулировочная, толщиной 0,25мм
17 375-4501053-Б Прокладка регулировочная, толщиной 0,1мм
18 375-4501152 Шайба упорная
19 375-4501067 Шайба стопорная
20 375-4501063 Гайка М33х2
21 375-4501150-10 Барабан тормоза лебедки
22 2.2-45х70-1 Манжета 45х70-10
23 375-4501046-Б Крышка упорного подшипника
24 375-4501099-Б Прокладка упорного подшипника
25 375-4501101 Шайба опорная
26 375-4501058 Червяк с колесом в сборе
27 336018-П29С Шайба 20
28 334997-П29 Гайка М20х1,5-6Н
Запчасти: Детали редуктора лебедки для Урал-4320-41

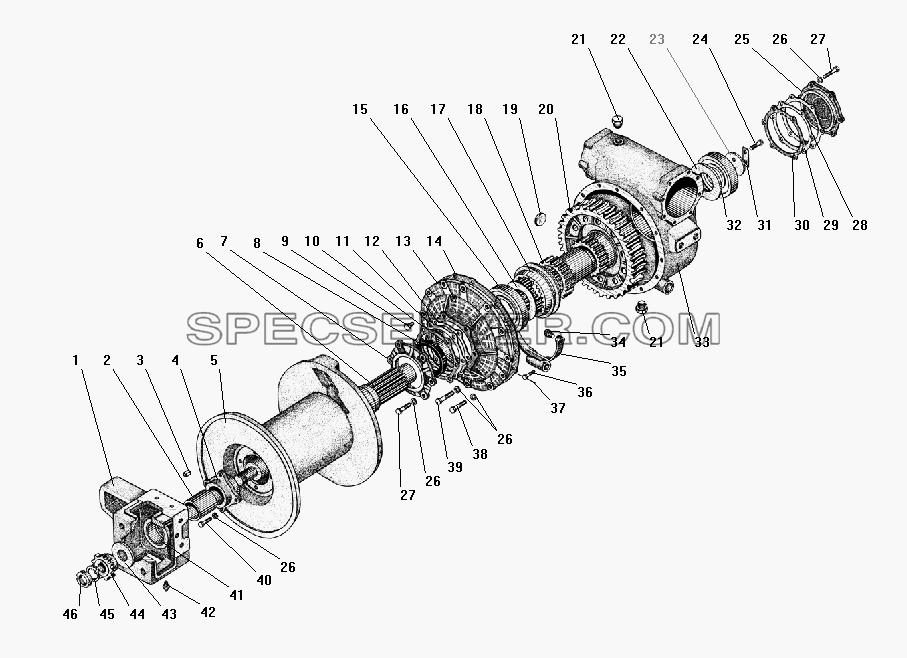

Детали редуктора лебедки для Урал-4320-41 (список запасных частей)

Детали редуктора лебедки для Урал-4320-41 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 375-4511014 Кронштейн со втулкой в сборе
2 375-4501139 Втулка распорная
3 338106 Шпонка 10х8 призматическая
4 375-4501121-Б Фланец опорный
5 375-4501110-Б Барабан лебедки со ступицей в сборе
6 375-4501034-01 Вал барабана лебедки
7 375-4501056 Крышка подшипника левая
8 2.2-85х110-1 Манжета 85х110-12
9 262542-П29 Пробка контрольная К1/4"
10 375-4501086-Б Прокладка регулировочная, толщиной 0,1мм
11 375-4501078 Прокладка регулировочная, толщиной 0,25мм
12 375-4501077 Прокладка уплотнительная
13 375-4501045-Б Крышка картера боковая
14 375-4501043 Прокладка уплотнительная
15 7216А Подшипник роликовый
16 375-4501123 Шайба опорная
17 375-4503020-01 Муфта скользящая
18 375-4501021-Б Муфта неподвижная
19 260313 Заглушка 32
20 375-4501035-01 Колесо червячное в сборе
21 375-1802278 Пробка МК24
22 375-4501124 Шайба упорная
23 375-1802056 Шайба подшипника
24 201496-П29 Болт М10-6gх22
25 375-4501041-Б Крышка подшипника правая
26 252136-П2 Шайба 10 пружинная
27 201498-П29 Болт М10-6gх28
28 375-4501047-Б Прокладка регулировочная, толщиной 0,25мм
29 375-4501048-В Прокладка регулировочная
30 375-4501059 Прокладка уплотнительная
31 339137 Пластина стопорная
32 7312А Подшипник роликовый
33 375-4501020-Б Картер редуктора лебедки
34 375-4503011-01 Сухарь
35 375-4503034 Вилка муфты
36 331465 Болт М10х1,5х20
37 258224 Шплинт 0,8х150
38 201501-П29 Болт М10-6gх35
39 331472-П29 Болт М10х25
40 331472-П29 Болт М10х25
41 375-4501140 Втулка
42 264020-П29 Масленка 1.3
43 375-4501064 Шайба упорная
44 375-4511051-А2 Звездочка ведущая
45 375-4501067 Шайба стопорная
46 375-4501063 Гайка М33х2
Запчасти: Привод лебедки для Урал-4320-41

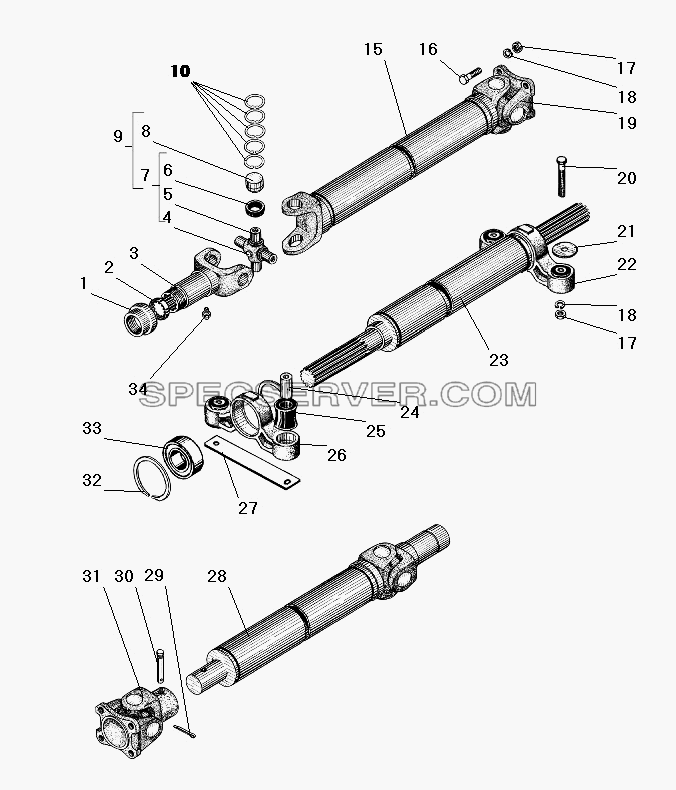

Привод лебедки для Урал-4320-41 (список запасных частей)

Привод лебедки для Урал-4320-41 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 121-2203087-Б Обойма сальника
2 121-2203088 Кольцо уплотнительное
3 51А-2201047-10 Вилка скользящая в сборе
4 296780 Клапан предохранительный в сборе
5 42-2201030 Крестовина
6 53А-2201031 Уплотнение подшипников торцевое
7 42-2201026 Крестовина в сборе
8 804704К4С10 Подшипник игольчатый
9 42-2201025 Крестовина с подшипниками в сборе
10 42-2201040 Кольцо стопорное
10 42-2201041 Кольцо стопорное
10 42-2201042 Кольцо стопорное
10 42-2201043 Кольцо стопорное
10 42-2201044 Кольцо стопорное
15 375Д-4502017-10 Вал карданный (сварка) задний
16 331928-П29 Болт М12х1,25-6gх35
17 250515-П29 Гайка М12х1,25-6Н
18 252137-П2 Шайба 12 пружинная
19 41375-4201023-10 Фланец
20 43206-2913032 Болт центровой
21 335632-П29 Шайба 12
22 4320-4502092 Опора в сборе
23 375Д-4502015-10 Вал карданный (сварка) промежуточный
24 4320-4502096 Втулка
25 4320-2905410 Втулка головки амортизатора
26 4320-4502095 Корпус опоры
27 375-4502042 Пластина опорная
28 375Д-4502016-10 Вал карданный (сварка) передний
29 258054-П29 Шплинт 4х32
30 375-4502052-03 Штифт срезной
31 375Д-4502022-10 Вилка
32 333616 Кольцо В80
33 180508К2С17 Подшипник шариковый
34 264072-П29 Масленка в сборе

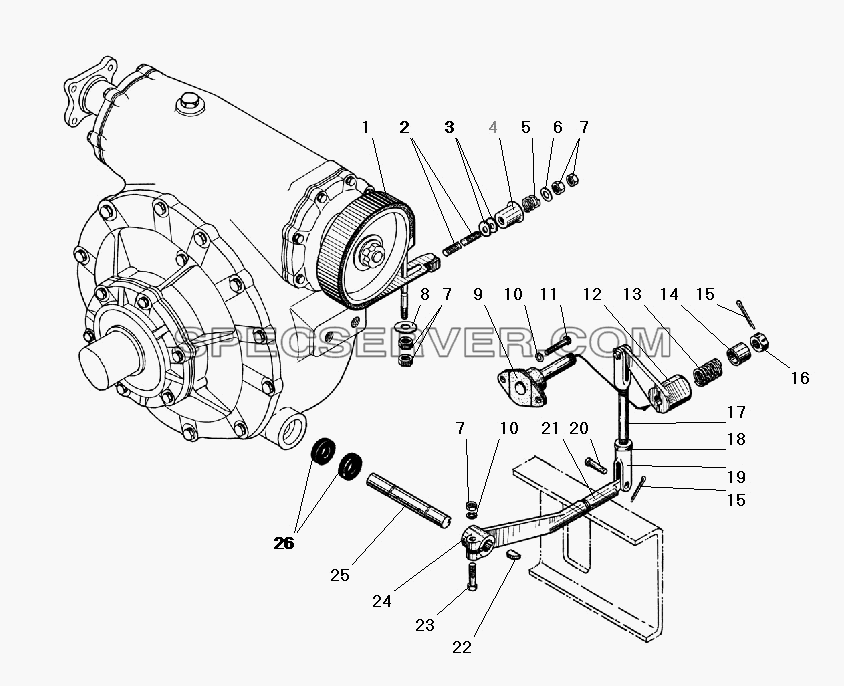

Тормоз и управление лебедкой для Урал-4320-41 (список запасных частей)

Тормоз и управление лебедкой для Урал-4320-41 (список запасных частей)

Тормоз и управление лебедкой для Урал-4320-41 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 375-4501166-В Лента тормоза в сборе
2 375-4501164-Д Наконечник ленты тормоза натяжной
3 335617-П29 Шайба 10
4 375-3506383 Муфта обжимная
5 375-4503038 Пружина тормоза
6 335638-П29 Шайба 10
7 250512-П29 Гайка М10
8 252045-П29 Шайба 12
9 375-4503044-10 Кронштейн с осью в сборе
10 252136-П2 Шайба 10 пружинная
11 200315-П29 Болт М10-6gх40
12 375-4503102-Б Рычаг управления лебедкой
13 32-0627 Пружина
14 375-4503105 Втулка поджимная
15 258039-П29 Шплинт 3,2х20
16 250978-П29 Гайка М14х1,5-6Н
17 375-4503018 Тяга
18 250515-П29 Гайка М12х1,25-6Н
19 375-3508045 Вилка тяги
20 339640-П52 Палец 10х28
21 375-4503111 Наконечник рычага
22 260415 Шпонка 5х8 сегментная
23 200317-П29 Болт М10-6gх45 стяжной
24 375-4503113-В Рычаг
25 375-4503013-Б Шток вилки
26 4320-4501127 Манжета в сборе

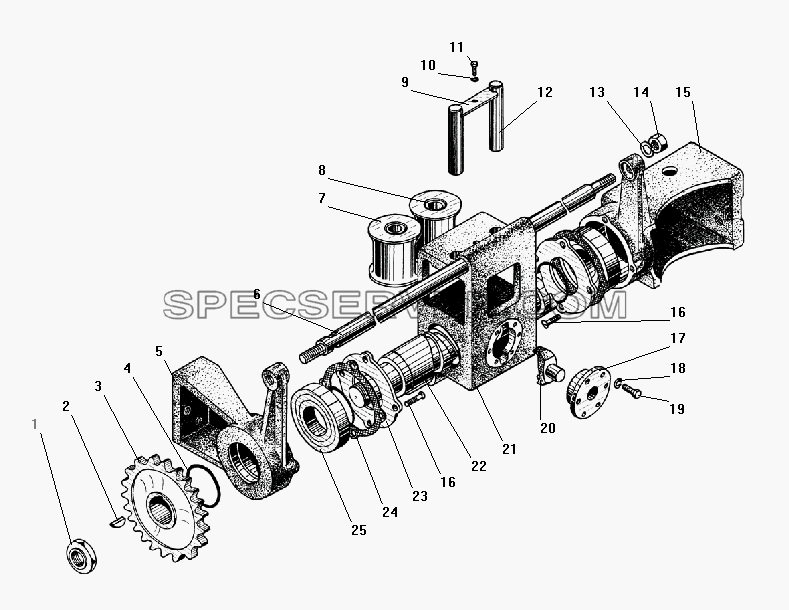

Тросоукладчик для Урал-4320-41 (список запасных частей)

Тросоукладчик для Урал-4320-41 (список запасных частей)

Тросоукладчик для Урал-4320-41 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 4320-1802197 Гайка подшипника
2 338071 Шпонка 10х13 сегментная
3 375-4511050-20 Звездочка ведомая
4 375-3405084 Кольцо уплотнительное
5 375-4511012-А Кронштейн левый
6 375-4511067 Вал направляющий
7 375-4511060-10 Ролик направляющий
8 375-3504020 Втулка вала педали
9 375-4511069-10 Пластина стопорная
10 252134-П2 Шайба 6 пружинная
11 201416-П29 Болт М6-6gх12
12 375-4511070 Палец направляющего ролика
13 252161-П2 Шайба 20Л
14 250565-П29 Гайка М20х1,5-6Н
15 375-4511011-А Кронштейн правый
16 221663-П29 Винт М8-6gх18
17 375-4511031 Крышка опорная сухаря
18 252135-П2 Шайба 8 пружинная
19 201460-П29 Болт М8-6gх30
20 375-4511023-01 Сухарь
21 375-4511015-10 Корпус
22 375-4511026-А Винт ходовой
23 375-4511048 Крышка подшипника
24 375-4511049 Прокладка крышки
25 311 Подшипник шариковый радиальный однорядный
