Узел очистителя ветрового стекла состоит из моторедуктора
(электродвигателя с редуктором), рычагов и щеток.
Электродвигатель очистителя с возбуждением от постоянных
магнитов, трехщеточный, с двумя скоростями вращения. Для
защиты электродвигателя от перегрузок в очиститель
установлен термобиметаллический предохранитель, а для
уменьшения радиопомех служат конденсаторы и дроссели.
Очиститель работает в трех режимах:
 |

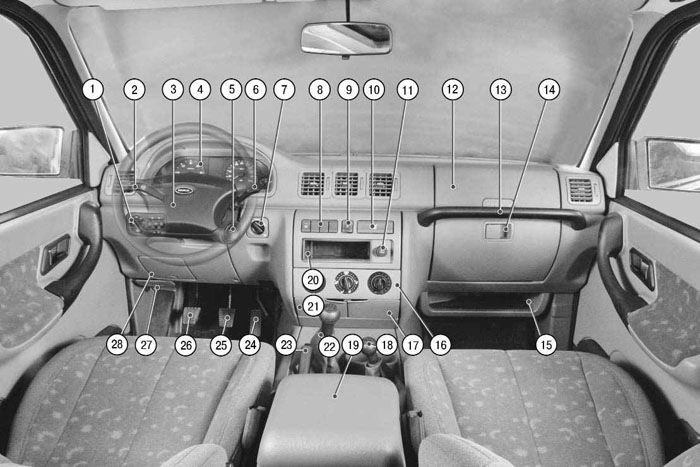

Рис. 1.6. Панель приборов и органы
управления
|
I режим — прерывистый, обеспечен электронным реле Р3,
установленным в монтажном блоке. Это реле включает также
моторедуктор очистителя (малую скорость) при включении
омывателя ветрового стекла. Скорость работы
стеклоочистителей в прерывистом режиме регулируется
переключателем 7 (см. рис.
1.6), расположенным на панели приборов;
II режим — постоянный, с малой скоростью движения щеток;
III режим — постоянный, с высокой скоростью движения щеток.
