10.9.15 Проверка и замена подрулевых переключателей УАЗ 3163 Патриот



10.9.14. Проверка и замена подрулевых переключателей



Положения рычагов подрулевых переключателей (жирными линиями показаны исходные положения, тонкими — фиксированные положения, пунктирными — нефиксированные положения рычагов)


Рис. 10.13. Положения рычагов подрулевых переключателей (жирными линиями показаны исходные положения, тонкими — фиксированные положения, пунктирными — нефиксированные положения рычагов)


Исправность подрулевых переключателей определяют, проверяя правильность замыкания контактов при различных положениях рычагов (табл. 10.11 и 10.12, рис. 10.13).
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите кожух рулевой колонки (см. «Снятие и установка облицовочных кожухов рулевой колонки»).
3. Отсоедините колодку жгута проводов от подрулевого переключателя указателей поворота и света фар…
4. …сожмите два пластмассовых фиксатора…
5. …и выньте переключатель указателей поворота и света фар из основания подрулевых переключателей.
6. Отсоедините колодку жгута проводов от переключателя стеклоочистителя и стеклоомывателя…
7. …сожмите два пластмассовых фиксатора…
8. …и выньте переключатель стеклоочистителя и стеклоомывателя из основания подрулевых переключателей (для наглядности рулевое колесо снято).
9. Для проверки переключателей подсоедините контрольную лампу 12 В к соответствующим контактам, указанным в табл. 10.11 и 10.12 (в данном случае показана проверка включения левого указателя поворота). Переведите рычаг переключателя в положение, соответствующее проверяемым контактам, – лампа должна загореться. В противном случае переключатель неисправен.
10. Установите подрулевые переключатели в порядке, обратном снятию.

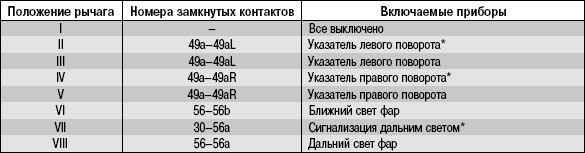

Таблица 10.11 Замыкание контактов при различных положениях рычага переключателя указателей поворота и света фар

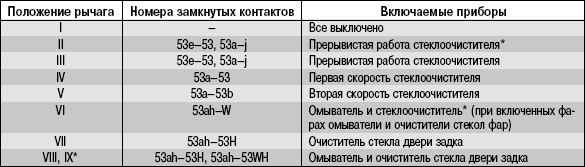

Таблица 10.12 Замыкание контактов при различных положениях рычага переключателя стеклоочистителя и стеклоомывателя
*Нефиксированное положение.
