いざというときに

X いざというときの処置

XX

けん引されるとき

219

いざというときに

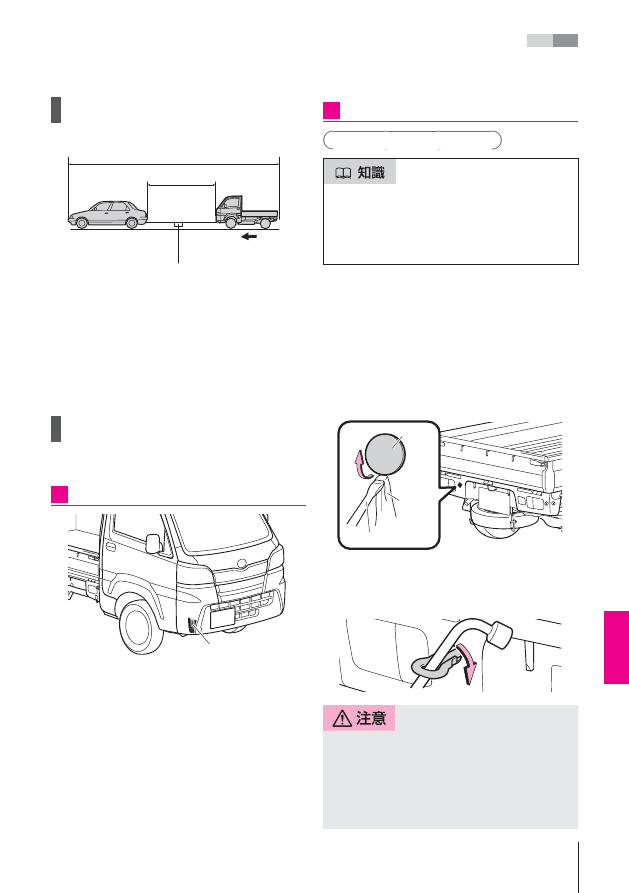

けん引の方法

5m以内

25m以内

白布（30㎝四方以上）

けん引方向



●

前の車の制動灯に注意して、常にけん引

ロープをたるませないように気を付けて

ください。



●

けん引ロープには必ず白い布（30cm

四方以上）を付けてください。

ロープをかける位置

ロープは必ずけん引フックにかけてください。

フロント

フック

リヤ

オプション / グレード別装備



●

リヤのけん引フックは、他車をけん引する

ための物ではありません。車体が溝に落
ちたときなどの脱出用として、ご使用くだ

さい。



▼

けん引フックの取り付けかた

1

カバーを外す



●

薄刃の Aドライバーなどをカバーの切り
かきに差し込みます。

（傷付き防止のため、ドライバーの先端に

布などを巻いてください）

カバー

⊖ドライバーなど

布など

2

けん引フックを差し込み、ホイールナッ

トレンチでしっかりと固定する



●

けん引フックを使用したあとは、フックを取

り外し、カバーを確実に取り付けてくださ

い。フックを取り付けたままでテールゲート

を開けると、テールゲートが損傷するおそ

れがあります。

いざというときに

 

いざというときの処置

220

パンクしたとき

高速走行中にパンクやバースト（破裂）したときは、

ハンドルをしっかり持って、徐々にブレー

キをかけてスピードを落としてください。



急ブレーキをかけるとハンドルを強く取られ危険です。

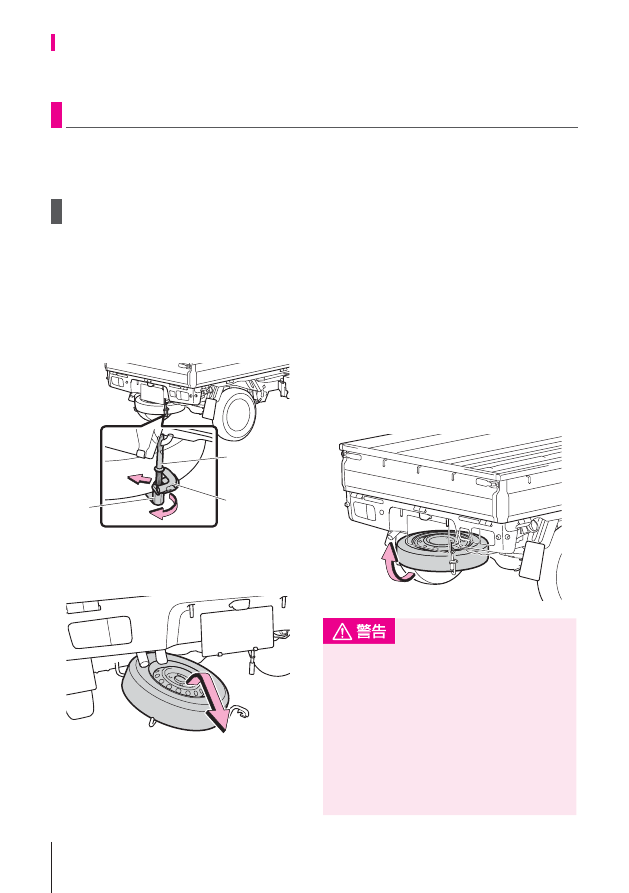

スペアタイヤの取り外しかた / 取り付けかた



▼

取り外しかた

1

ホイールナットレンチでフックの固定ナッ

トをゆるめる（

❶

）

2

スペアタイヤキャリアを少し持ち上げ、

フックから外す

スペアタイヤ
キャリア

固定
ナット

フック

❶

3

スペアタイヤキャリアを下ろし、タイヤ

を取り外す



▼

取り付けかた

逆の手順で行います。



●

ホイール意匠面を上向きにして、スペア

タイヤキャリアの奥に当ててからフックに

掛けてください。



●

フックに掛からないときは、スペアタイヤ

の後端部分を矢印の方向に少し持ち上げ

た状態で、フックに掛けてください。



●

スペアタイヤを収納するときは、取り付け

状態を十分確認してください。取り付けが
不安定な状態になっていると、走行中の
脱落により思わぬ事故の原因になります。



●

スペアタイヤに足をかけないでください。
スペアタイヤキャリアが変形し、スペアタ
イヤがガタつき、外れて落下するおそれ
があります。

いざというときに

X いざというときの処置

XX

タイヤの交換

221

いざというときに

タイヤの交換



▼

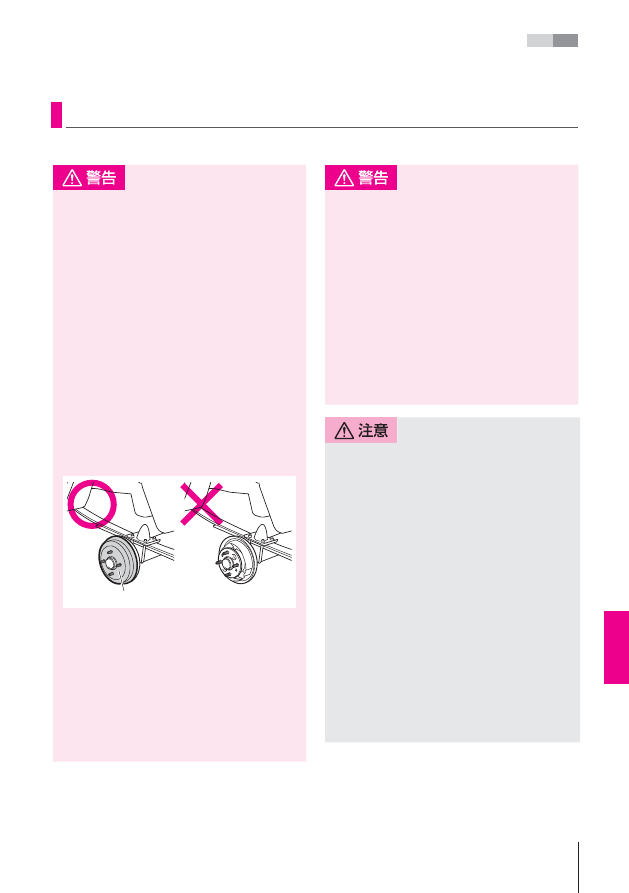

交換作業を行うにあたって



●

ジャッキアップした車の下にもぐらないでく

ださい。 万一ジャッキが外れると身体が

車の下敷きになり、重大な傷害におよぶ

か、最悪の場合死亡につながるおそれ
があり危険です。



●

駐車ブレーキは、必ずしっかりとかけてく

ださい。 駐車ブレーキをかけずに後輪タ
イヤを取り外すと、まれにブレーキドラム
がタイヤと一緒に外れることがあります。

タイヤを外したあとは、ブレーキドラムが

外れていないことを確認してください。

ブレーキドラムが外れたままタイヤを交換

すると、ブレーキが効かず思わぬ事故に

つながるおそれがあり危険です。

ブレーキドラム



●

タイヤは必ず指定サイズのタイヤを使用し

てください。 指定サイズ以外のタイヤを

使用すると、車両の安定性が損なわれ

たり、制動距離が長くなるなどして、思
わぬ事故につながるおそれがあり危険で
す。また、ABS 装着車は、ABS が正

常に作動しないことがあります。



●

タイヤは 4 輪とも指定サイズで、同一サ
イズ、同一メーカー、同一銘柄および

同一トレッドパターン（溝模様）の物を
装着してください。



●

この車専用以外のホイールを使用しない
でください。 専用以外のホイールを使用

すると、走行装置やブレーキ装置に支障

をきたし、安全な走行ができなくなります。



●

傷、変形がある物は再使用しないでくだ

さい。



●

タイヤの空気圧を確認してください。

（タイヤの空気圧は運転席側ドア開口部

に記載しています）



●

車を交通のさまたげにならず安全に作
業できる平らな場所に移動させて作業を
行ってください。



●

パンクなどにより路上で作業を行うときは、
交通のさまたげにならない場所に寄せ、
非常点滅灯を点滅させ、停止表示板を
使用してください。



●

人は車から降り、重い荷物は車から降ろ

してください。



●

タイヤを新品に交換する場合は、必ず指

定のサイズのタイヤに交換してください。

いざというときに

 

いざというときの処置

222

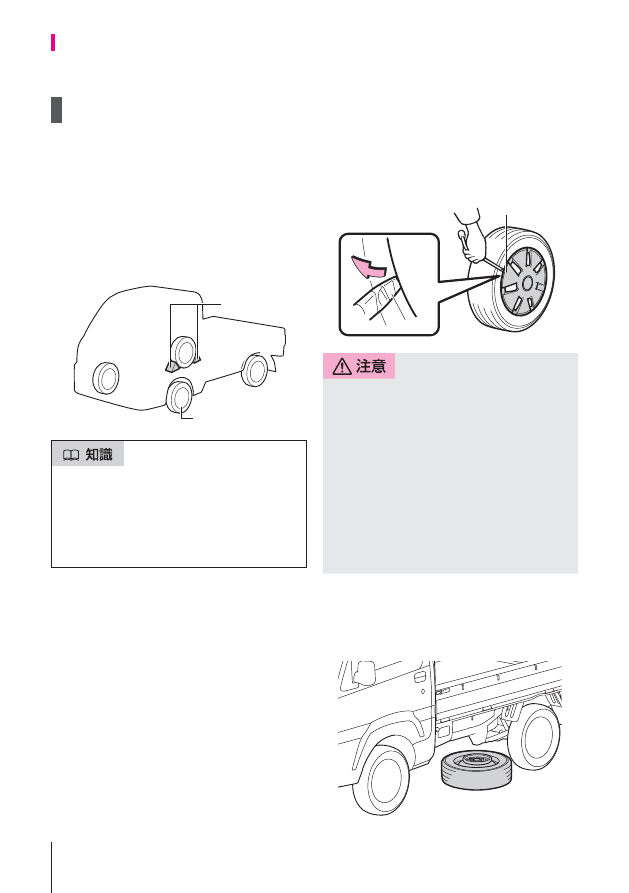

交換の手順

1

駐車ブレーキをしっかりとかけ、エンジ

ンは停止し、シフトレバーをマニュアル

車は１速、オートマチック車は * レンジ

の位置にする

2

交換するタイヤと対角線上にあるタイヤ

の前後に輪止めを置く

輪止め

交換するタイヤ



●

輪止めは、トヨタ販売店で購入できます

ので、トヨタ販売店にご相談ください。



●

輪止めが無い場合は、タイヤを固定でき

る大きさの石などで代用できます。

3

工具、ジャッキ、スペアタイヤを取り出す

（格納場所→ 208 ページ）

（ジャッキの使いかた→ 210 ページ）

（パンクしたとき→ 220 ページ）

4

フルホイールキャップ装着車は、フルホ

イールキャップを外す



●

傷付き防止のため、先端に布などを

巻いたホイールナットレンチを穴の開

いていない部分（リブ部）に差し込み、

タイヤを支点にして外します。

リブ部

布など



●

キャップは手で外さないでください。けがを
するおそれがあります。



●

ホイールキャップを外すとき力を入れすぎな
いでください。けがをしたり、ボデーなどを

傷付けるおそれがあります。



●

ホイールナットレンチは必ず穴の開いて
いない部分（リブ部）に差し込んでくだ

さい。ホイール キャップが割れるおそれ

があります。

5

ジャッキが外れた場合の危険防止のた

め、スペアタイヤは交換するタイヤの近

くの車体の下に置く

いざというときに

X いざというときの処置

XX

タイヤの交換

223

いざというときに



▼

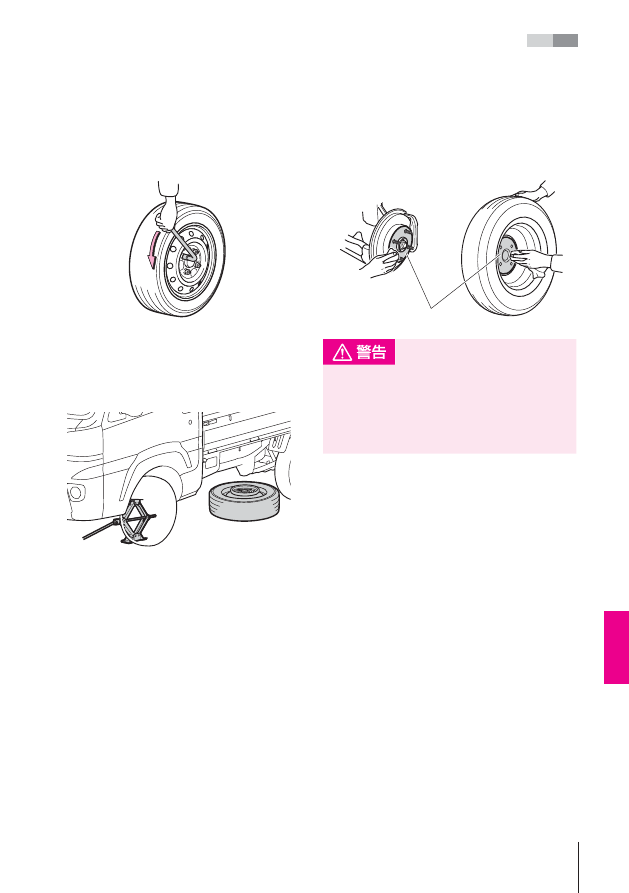

タイヤの取り外し

1

ホイールナットはホイールナットレンチ

を使って、手で回るくらいまでゆるめる

2

タイヤと路面が少し離れるまでゆっくり

ジャッキアップし、車体を上げる

（ジャッキの使いかた→ 210 ページ）

3

ホイールナット（4 つ）を外し、タイヤ

を取り外す



●

タイヤを地面に置くときは、傷が付か

ないように、ホイール意匠面を上向き

にしてください。



▼

タイヤの取り付け

1

取り付けるタイヤのホイール接触面の

汚れをふき取る

ホイールの接触面



●

ホイールの取り付け部やホイール裏側の

取り付け面がほこりなどで汚れていると、
走行中にナットがゆるみ、タイヤが外れる

おそれがあり危険です。

2

タイヤを取り付ける

いざというときに

 

いざというときの処置

224

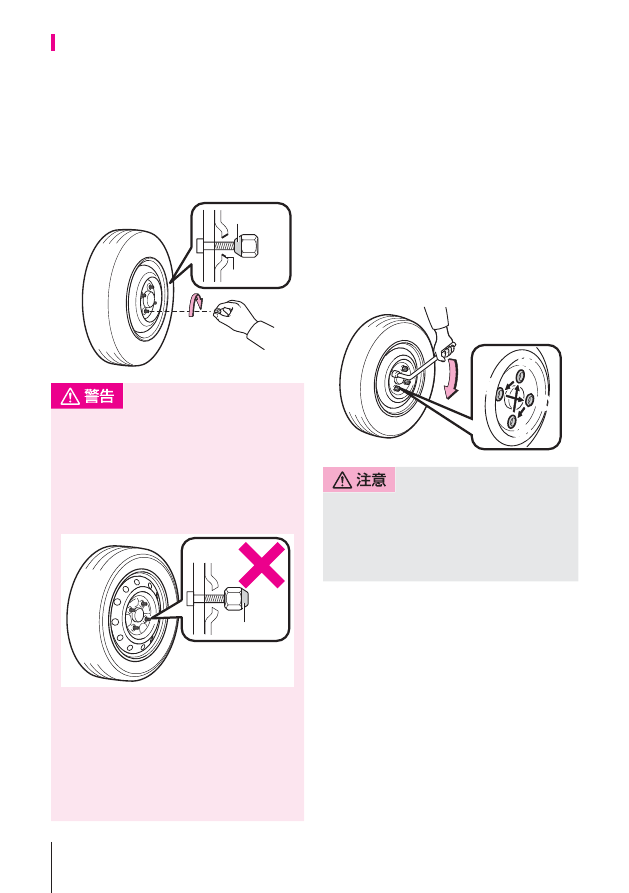

3

ホイールナットを、タイヤががたつかな

い程度まで仮締めする



●

ナットのテーパー部がホイールのシー

ト部に軽くあたるまで回します。

テーパー部

シート部



●

必ずナットのテーパ―部を内側にして取

り付けてください。テーパ―部を外側に

して取り付けると、ホイールが破損し外

れてしまい、重大な傷害におよぶか、最

悪の場合死亡につながるおそれがあり危
険です。

テーパー部



●

ナットやボルトにオイルやグリースをぬらな
いでください。ナットがゆるんでタイヤが外
れ、思わぬ事故につながるおそれがあり

危険です。また、必要以上に締め付けら

れて、ナットやボルトが破損したり、ホイー
ルが損傷するおそれがあります。

4

車体をおろす

5

ナットを締め付ける



●

ナットはホイールナットレンチで、対

角線上に 2、3 度しっかり締め付ける



●

締付力（レンチ先端にて）

：



440 ∼ 590N｛45 ∼ 60kgf｝



●

締付トルク：103N･ｍ



｛1,050kgf･cm｝

❶

❷

❸

❹

❶

❷

❸

❹



●

ホイールナットレンチを足で踏んだり、パイ

プを継ぎたしたりしないでください。 必要

以上に締め付けると、ボルトが破損する

おそれがあります。

いざというときに

X いざというときの処置

XX

タイヤの交換

225

いざというときに

6

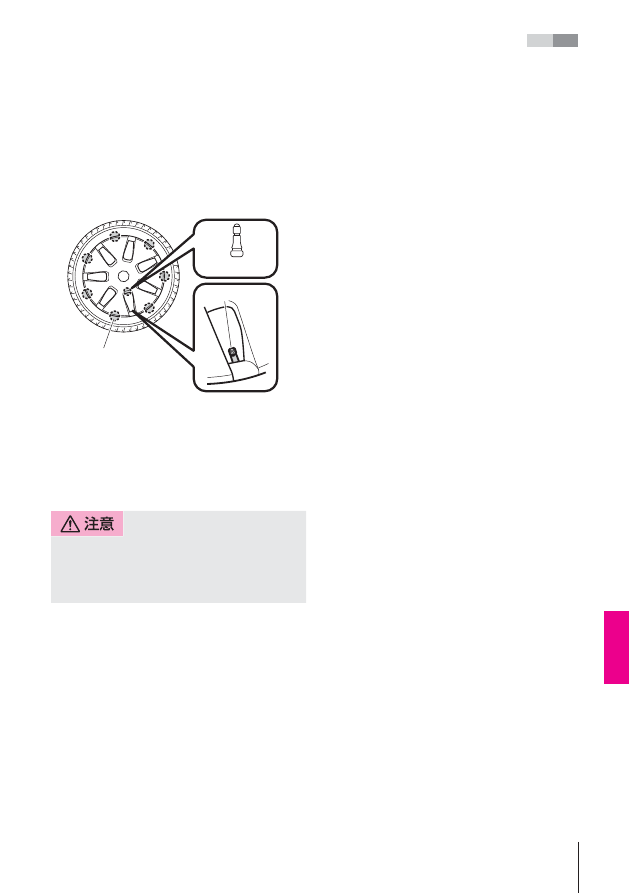

フルホイールキャップ装着車は、ホイー

ルキャップを取り付ける



●

タイヤのバルブとフルホイールキャッ

プ裏側のマークを合わせ、外周部を

押して取り付けてください。

バルブマーク

バルブ

外周部

7

工具、ジャッキ、タイヤを片付ける



▼

タイヤを取り付けた後は



●

しばらく走行したあと、ホイールナットに

ゆるみがないことを確認してください。



●

走行中、ハンドルや車体に振動が出た
場合は、タイヤのバランス点検をトヨタ販
売店で受けてください。

いざというときに

 

いざというときの処置

226

バッテリーあがりの処置

下記のような症状が見られるとバッテリーあがりが考えられます。



●

スターターが回らない



●

スターターが回っても回転が弱く、なかなかエンジンがかからない



●

ヘッドランプがいつもより暗い



●

ホーンの音が小さい、または鳴らない

処置のしかた



▼

処置を行う前に



●

火気をバッテリーに近付けないでください。バッテリーから発生する可燃ガスに引火、爆発し、

やけどなど重大な傷害を受けるおそれがあり危険です。



●

バッテリー液が万一皮膚や目に付いてしまったら、その箇所を多量の水で十分洗浄して、た

だちに医師の診断を受けてください。バッテリー液には希硫酸が含まれており、毒性、腐

食性があります。



●

処置の手順でブースターケーブルをバッテリーあがり車のバッテリーの A 端子に接続しない

でください。火花が発生し、バッテリーから発生する可燃ガスに引火する危険があります。



●

バッテリーの液量がバッテリー側面に表示されている下限（LOWER LEVEL）以下になった

まま使用または充電をしないでください。バッテリーの破裂（爆発）の原因となるおそれがあり
ます。



●

ブースターケーブルを接続するとき、端子と端子を絶対に接触させないでください。火花が発

生し、引火する危険があります。



●

押しがけによる始動はできません。



●

必ず 12V バッテリー車と接続してください。



●

ブースターケーブル接続の際には、@ 端子をボデー金属部や A 端子に接触させたり、逆

に接続しないでください。

いざというときに

X いざというときの処置

XX

バッテリーあがりの処置

227

いざというときに



▼

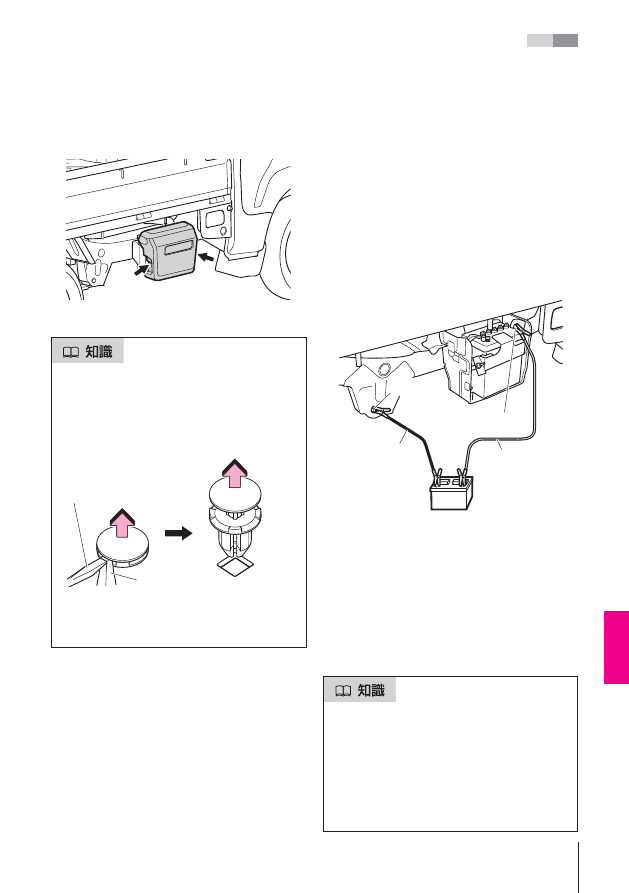

バッテリーカバーの外しかた

クリップ（２カ所）を外して取り外す

クリップの取り付け、取り外しについて



●

取り外すときは、⊖ドライバーなどを使用

して中央部を浮かしたあと、クリップ全体

を引っ張ります。

⊖ドライバーなど

布など



●

取り付けるときは、クリップを差し込み、
中央部を押し込みます。



▼

処置の手順

1

バッテリーの @ 端子のカバーを外す

2

赤ブースターケーブルを以下の順に接続する

  

❶

バッテリーあがり車の @ 端子

  

❷

救援車の @ 端子

3

黒ブースターケーブルを以下の順に接続する

  

❸

救援車の A 端子

  

❹

未塗装の金属部

  （図に示すような固定された部分）

❶

（⊕端子）

❸

（⊖端子）

❷

（⊕端子）

（救援車）

黒ケーブル

赤ケーブル

❹

（ボルト）

4

救援車のエンジンを始動し、エンジン回
転を少し高めにして、約 5 分間バッテ

リーあがり車のバッテリーを充電する

5

救援車のエンジン回転を維持したまま、エ

ンジンスイッチをいったん“ON”にしてか

らバッテリーあがり車のエンジンを始動する

6

バッテリーあがり車のエンジンが始動したら、

ブースターケーブルを接続順序の逆で外す

バッテリーあがりを防ぐために



●

下記のことをお守りください。



●

エンジンを止めたままライトをつけたり、
オーディオを長時間使用しない。



●

エンジン回転中でも渋滞などで長時間

止まっている場合は、不要な電装品の
電源を切る。

いざというときに

 

いざというときの処置

228

バッテリーを交換するときは



●

バッテリーを固定する金具やバッテリー端子のナットを外したあとは、確実に固定してくださ

い。走行中にゆるんで外れると、ショートの原因となり、火災につながるおそれがあり危険
です。



●

バッテリー液量が減っていると充電能力が低下して寿命が短くなります。ときどき点検して液
の補充をしてください。

オーバーヒートの処置

下記の状態がオーバーヒートです。



●

水温警告灯が赤色に点滅・点灯し、警告ブザーが鳴ったとき



●

エンジンルームから蒸気が立ちのぼり、エンジンの出力が低下したとき

処置のしかた

車を安全な場所に止め、以下の処置をしてください。

処置を行う前に



●

水温が高いときは、ラジエーターキャップを外さないでください。冷却水の圧力がラジエーター

キャップにかかっているので、蒸気や熱湯が吹き出し、やけどなど重大な傷害を受けるおそ
れがあり危険です。



●

冷却ファンに絶対に触れないでください。突然、ファンが回転するため、手や衣服などが巻

き込まれたりして思わぬ事故につながるおそれがあります。

いざというときに

X いざというときの処置

XX

オーバーヒートの処置

229

いざというときに



▼

処置の手順

1

エンジンルームから蒸気が出ているとき



●

エンジンを止めて、蒸気が出なくなる

までエンジンルームを開けないでくだ

さい。蒸気が出なくなったらエンジン

を始動しエンジンルームを開け、風通

しを良くします。

2

エンジンルームから蒸気が出ていないとき



●

エンジンをかけたままエンジンルーム

を開け、風通しを良くします。

3

1 または 2 の処置を行ったあと、エン

ジンルームをチェックする



●

下記のような状態であれば、ただちに

エンジンを止めてトヨタ販売店にご連

絡ください。



●

冷却ファンが回転していないとき



●

ホース類などから蒸気や熱湯が漏れ

ているとき



●

ラジエーターリザーバータンクの水

がないとき



●

ファンベルトが切れているとき

4

水温警告灯が消灯し、警告ブザーが止

まったらエンジンを止める

5

エンジンが十分に冷えてから冷却水の
量、ファンベルトのゆるみ、ラジエーター
のコア（放熱部）の著しい汚れやゴミ
の付着の有無などを点検する

6

冷却水が不足しているときは、補給する



●

冷却水の補給は、別冊の「メンテナ

ンスノート」を参照してください。



●

冷却水は、エンジンが熱いときに入れな

いでください。急に冷たい冷却水を入れる

と、エンジンが損傷するおそれがあります。

冷却水は、エンジンが十分に冷えてから

ゆっくりと入れてください。

オーバーヒートを防ぐために



●

日頃から冷却水の量と冷却水の漏れが
ないかを点検するように心がけてください。

（冷却装置、冷却水の点検は別冊の「メ

ンテナンスノート」参照）

いざというときに

 

いざというときの処置

230

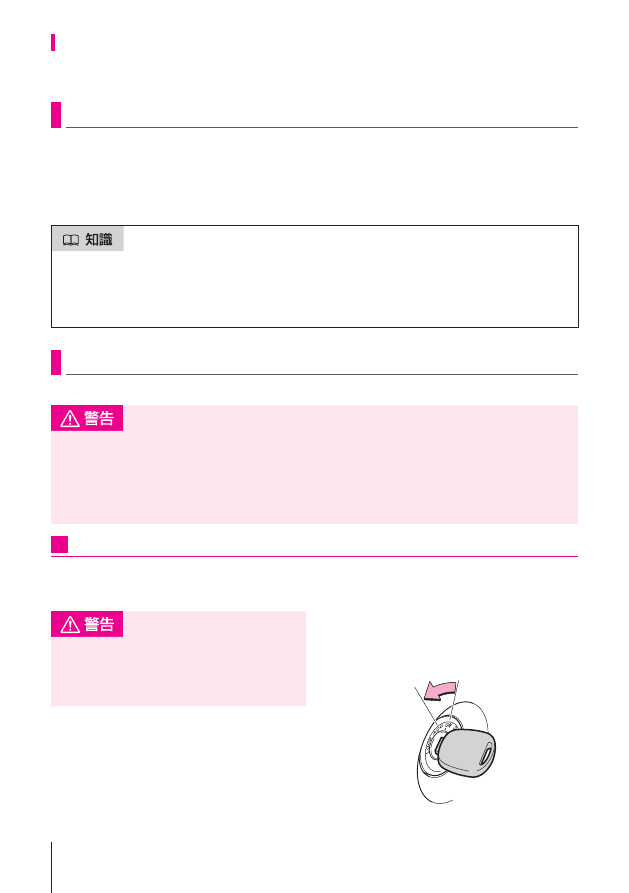

キーを閉じ込めたとき

キーを閉じ込めたときは、JAF などを呼んでください。



別冊の「メンテナンスノート」巻末の JAF ロードサービスのご案内を参照してください。



▼

キーをなくした場合

保管していたキーナンバープレートを最寄りのトヨタ販売店にお持ちください。



●

キーの閉じ込みで困らないために下記の習慣を心がけてください。



●

日頃からキーを使ってロックしてください。



●

バッグなどにスペア キーを入れておいてください。

車両を緊急停止するには

万一、車が止まらなくなったときの非常時のみ、下記の手順で車両を停止させてください。

走行中にやむを得ずエンジンを停止するときは



●

ブレーキの効きが悪くなりハンドル操作が重くなるため、車のコントロールがしにくくなり危険

です。エンジンを停止する前に、可能な限り減速するようにしてください。



●

キーを抜くとハンドルがロックされるため、キーは絶対に抜かないでください。

緊急停止方法

1

ブレーキペダルを両足でしっかりと踏み

続ける



●

ブレーキペダルを繰り返し踏まないでくださ

い。通常より強い力が必要となり、制動

距離も長くなります。

2

シフトレバーをニュートラルに入れる



▼

シフトレバーがニュートラルに入った場合

3

減速後、車を安全な道路脇に停めて、
エンジンを停止する



▼

シフトレバーがニュートラルに入らない場合

4

ブレーキペダルを両足で踏み続け、可

能な限り減速させる

5

エンジンスイッチを“ACC”にして、エ
ンジンを停止する

6

車を安全な道路脇に停める

いざというときに

X いざというときの処置

XX

事故が起きたとき

231

いざというときに

事故が起きたとき

交通事故が起きたときはあわてずに下記の処置を取りましょう。



▼

処置の方法

1

ただちに車を止めます。車を道のはしに停車し、昼夜問わず非常用表示板を立てるな

どの必要な処置を取ります。

2

負傷者を救護します。人命救助が第一です。負傷者があれば救急車を呼んだり、最寄

りの救急病院などへ運ぶなどして救護します。

3

警察へ事故の報告をします。最寄りの警察へ事故を報告して警察官の指示にしたがい

ます。この届出は法令で義務付けられています。

4

相手方の確認とメモをします。氏名、住所、電話番号などをメモしておきます。

5

購入した販売会社と保険会社へ連絡します。

MEMO
