6-2. 簡単な点検・部品交換

6

お手入れのしかた

■

リチウム電池

CR2016（スマートエントリー＆スタートシステム非装着車）、

CR1632（スマートエントリー＆スタートシステム装着車）の入手

リチウム電池はトヨタ販売店、時計店およびカメラ店などで購入できます。

■

電池が消耗していると

次のような状態になります。

●

スマートエントリー＆スタートシステム（装着車のみ）やワイヤレスリモコン
が作動しない

●

作動距離が短くなる

知識

警告

■

取りはずした電池と部品について

お子さまにさわらせないでください。
部品が小さいため、誤って飲み込むと、のどなどにつまらせ重大な傷害におよ
ぶか、最悪の場合死亡につながるおそれがあります。

注意

■

交換後、正常に機能させるために

次のことを必ずお守りください。

●

ぬれた手で電池を交換しない
錆の原因になります。

●

電池以外の部品に、ふれたり動かしたりしない

●

電極を曲げない

304

6-2. 簡単な点検・部品交換

X

スマートエントリー＆スタートシステム非装着車

パワースイッチを “LOCK” にする

X

スマートエントリー＆スタートシステム装着車

パワースイッチを OFF にする

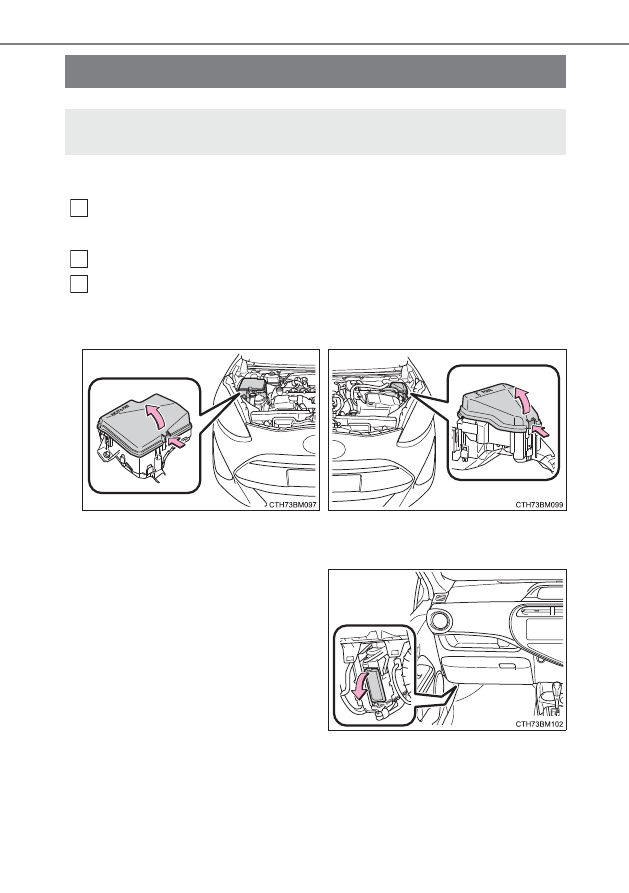

ヒューズボックスを開ける

X

助手席足元

カバーを取りはずす

ヒューズの点検、交換

ランプがつかないときや電気系統の装置が働かないときは、ヒューズ切
れが考えられます。ヒューズの点検を行ってください。

1

1
2

X

エンジンルーム（ヒューズボッ
クス A）

X

エンジンルーム（ヒューズボッ
クス B）

ツメを押しながら、カバーを持ちあげる

305

6-2. 簡単な点検・部品交換

6

お手入れのしかた

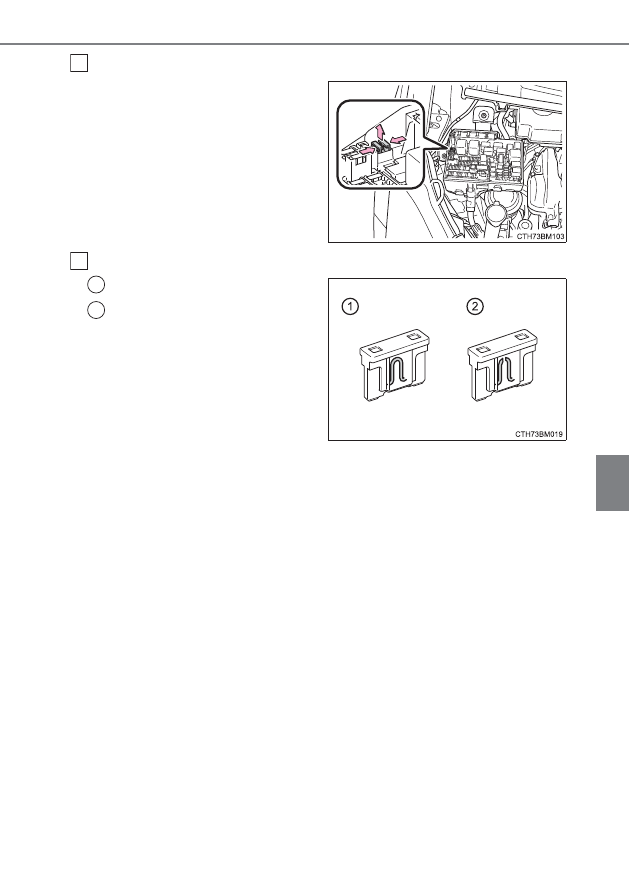

ヒューズを引き抜く

ヒューズはずしでヒューズを引
き抜くことができます。

ヒューズが切れていないか点検する

正常

ヒューズ切れ

ヒューズボックスの表示に従い、規
定容量のヒューズに交換します。

3

4

1
2

306

6-2. 簡単な点検・部品交換

■

ヒューズを交換したあと

●

交換してもランプ類が点灯しないときは、電球を交換してください。

（→ P. 307）

●

交換しても再度ヒューズが切れる場合は、トヨタ販売店で点検を受けてくださ
い。

■

補機バッテリーからの回路に過剰な負荷がかかると

配線が損傷を受ける前にヒューズが切れるように設計されています。

知識

警告

■

車の故障や、車両火災を防ぐために

次のことをお守りください。
お守りいただかないと、車の故障や火災、けがをするおそれがあります。

●

規定容量以外のヒューズ、またはヒューズ以外のものを使用しないでくださ
い。

●

必ずトヨタ純正ヒューズか同等品を使用してください。

●

ヒューズやヒューズボックスを改造しないでください。

■

パワーコントロールユニット近くのヒューズボックスについて

高電圧部位・高電圧の配線が近くにあるため、絶対に点検・交換を行わないで
ください。
取り扱いを誤ると感電し、重大な傷害におよぶか、最悪の場合死亡につながる
おそれがあります。

注意

■

ヒューズを交換する前に

ヒューズが切れた原因が電気の過剰負荷だと判明したときは、トヨタ販売店で
点検を受けてください。

307

6-2. 簡単な点検・部品交換

6

お手入れのしかた

切れた電球の W（ワット）数を確認してください。（→ P. 412）

■

フロント

X

ハロゲンヘッドランプ装着車

電球（バルブ）の交換

次に記載する電球は、ご自身で交換できます。電球交換の難易度は電球
によって異なります。部品が破損するおそれがあるので、トヨタ販売店
で交換することをおすすめします。

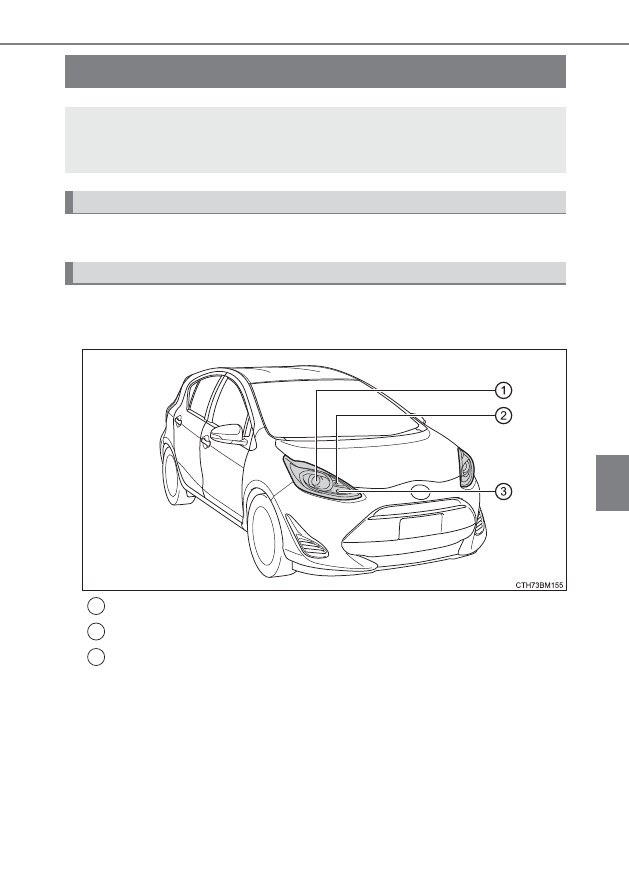

電球の用意

バルブ位置

ヘッドランプ

車幅灯

フロント方向指示灯／非常点滅灯

1
2
3

308

6-2. 簡単な点検・部品交換

X

LED ヘッドランプ装着車

フロント方向指示灯／非常点滅灯

■

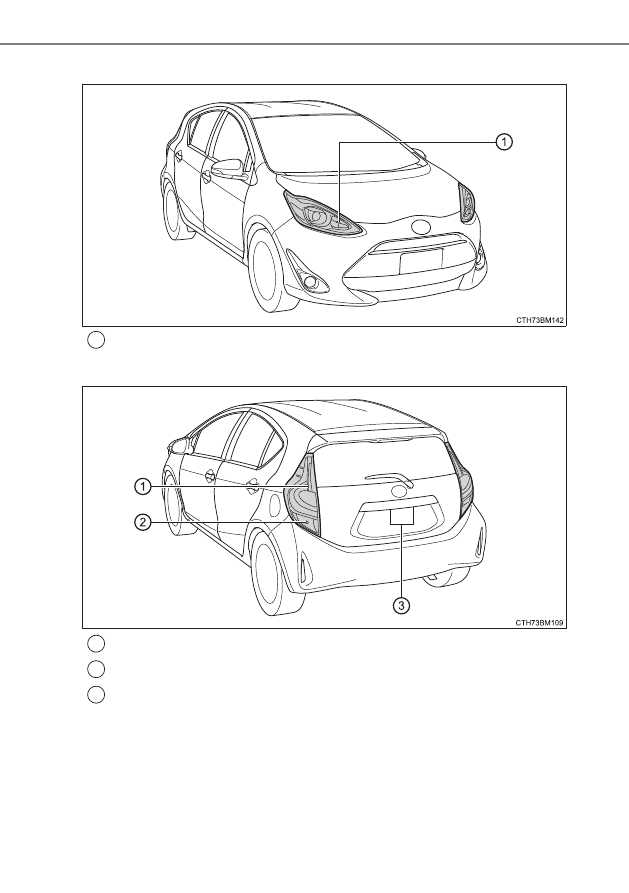

リヤ

1

リヤ方向指示灯／非常点滅灯

後退灯

番号灯

1
2
3

309

6-2. 簡単な点検・部品交換

6

お手入れのしかた

■

ヘッドランプ（ハロゲンヘッドランプ装着車）

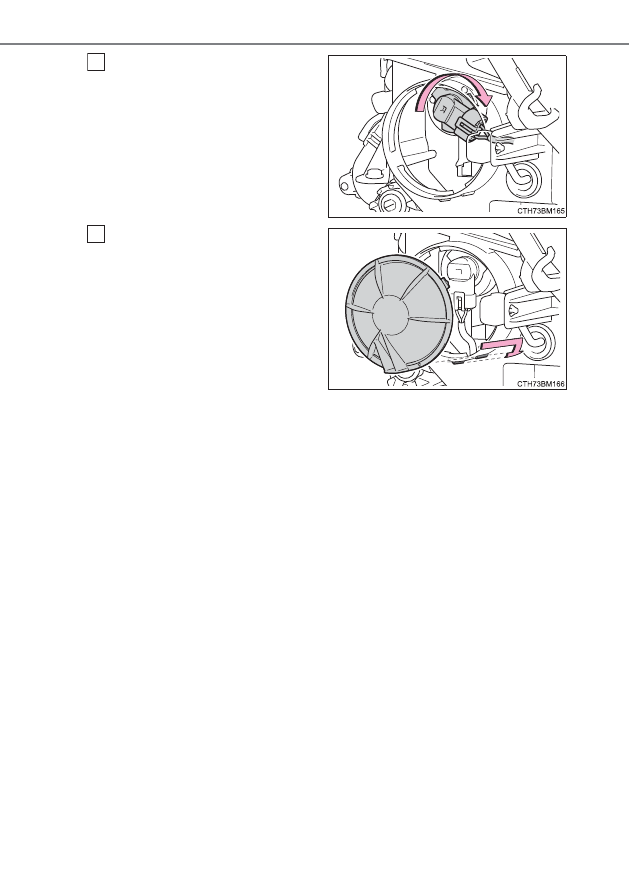

カバーをはずす

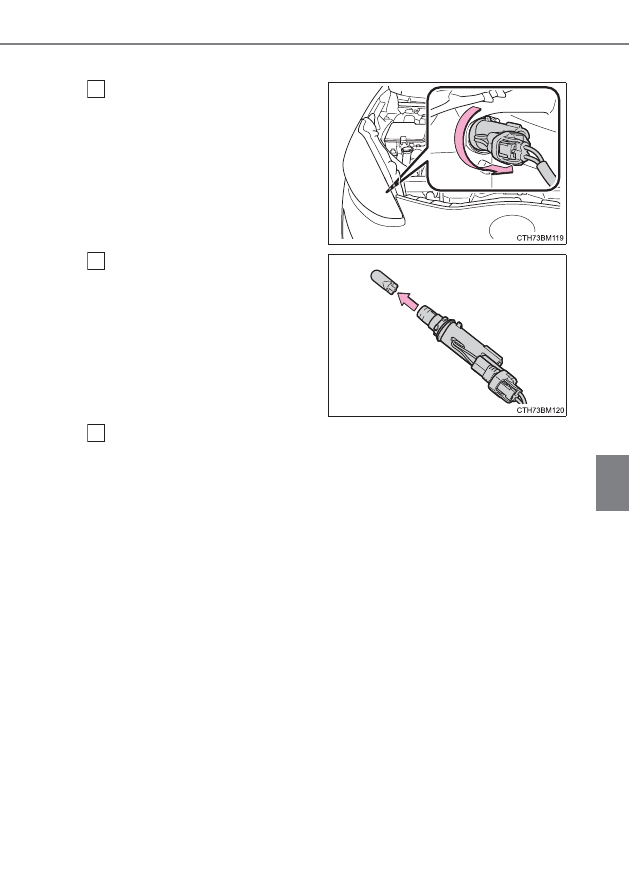

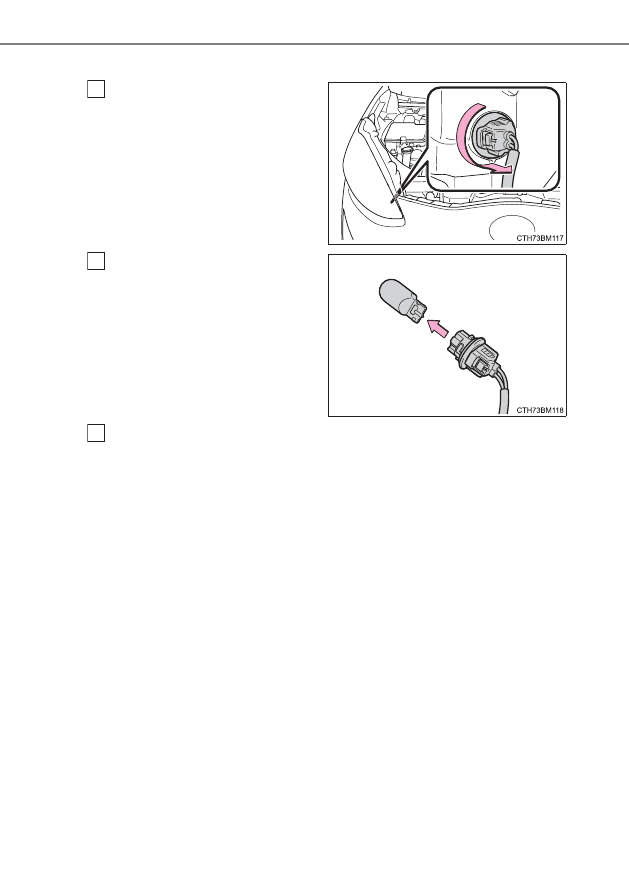

ソケットを取りはずす

電球を取りはずす

電球を交換し、ソケットを取り
付ける

取り付け部と電球のツメ（３か所）
を合わせて挿し込みます。

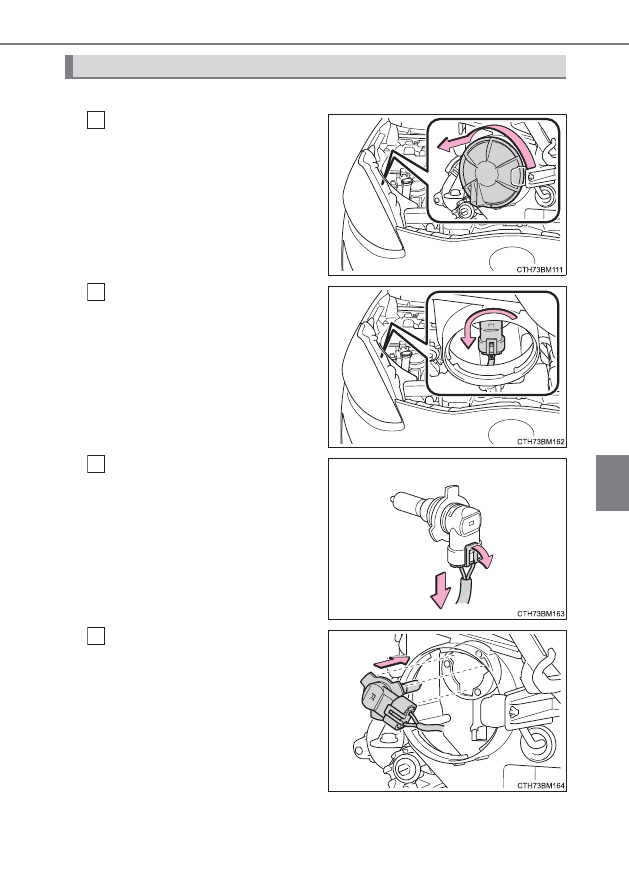

電球交換のしかた

1

2

3

4

310

6-2. 簡単な点検・部品交換

ソケットをまわして固定する

ソケットを軽くゆさぶってぐらつき
がないことを確認し、いったんヘッ
ドランプを点灯させ、ソケットの取
り付け部からランプの光がもれてい
ないことを目視確認してください。

カバーを取り付ける

5

6

311

6-2. 簡単な点検・部品交換

6

お手入れのしかた

■

車幅灯

ソケットを取りはずす

電球を取りはずす

取り付けるときは、取りはずしたときと逆の手順で取り付ける

1

2

3

312

6-2. 簡単な点検・部品交換

■

フロント方向指示灯／非常点滅灯

ソケットを取りはずす

電球を取りはずす

取り付けるときは、取りはずしたときと逆の手順で取り付ける

1

2

3

313

6-2. 簡単な点検・部品交換

6

お手入れのしかた

■

リヤ方向指示灯／非常点滅灯・後退灯

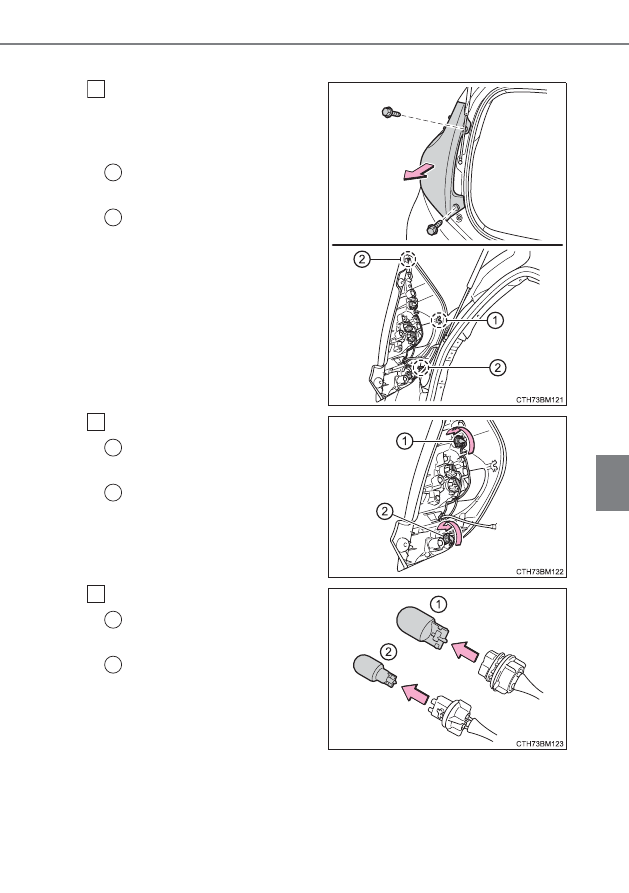

バックドアを開け、ボルト（2
本）をはずし、ランプ本体を
まっすぐ後方に引き、内部にあ
るかん合をはずす

ガイド（車体側のクリップ
を受ける箇所）

ピン

ソケットを取りはずす

リヤ方向指示灯／非常点滅
灯

後退灯

電球を取りはずす

リヤ方向指示灯／非常点滅
灯

後退灯

1

1

2

2

1

2

3

1

2

314

6-2. 簡単な点検・部品交換

電球とソケットを取り付けるときは、取りはずしたときと逆の手順
で取り付ける

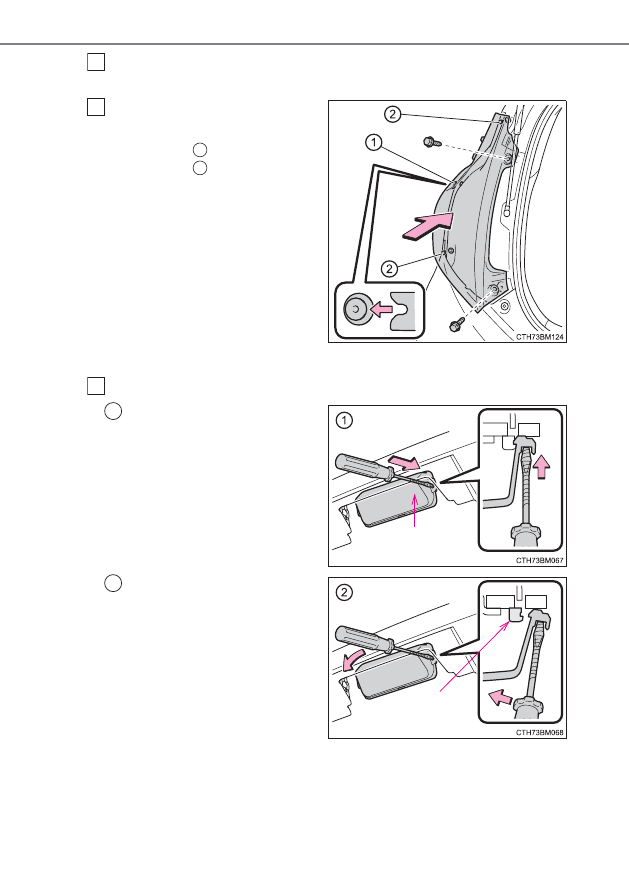

ランプ本体を取り付け、ボルト

（2 本）を取り付ける

外側のガイド

とクリップを合わ

せてからピン

を合わせて取り付

けてください。

■

番号灯

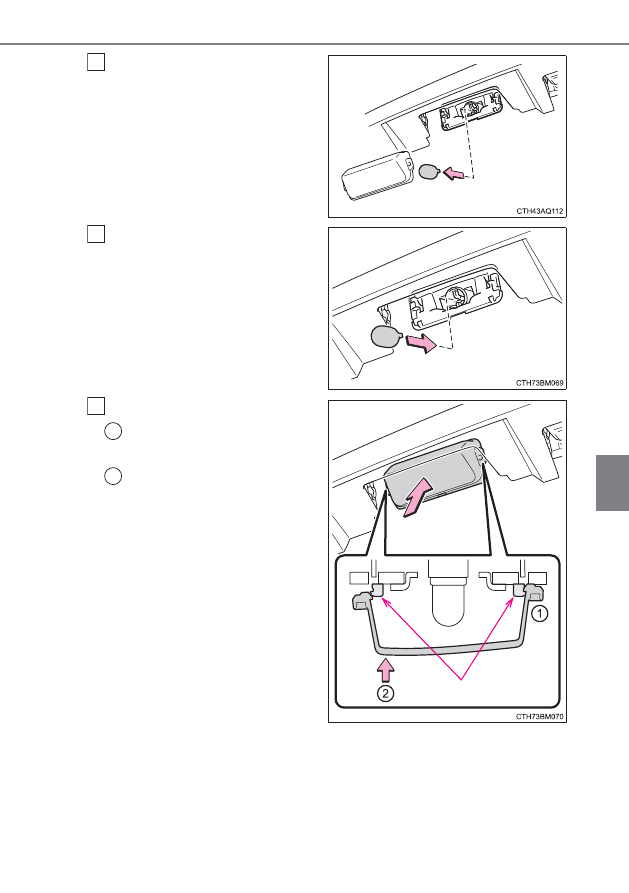

レンズを取り外す

小さいマイナスドライバー
などを左右どちらかのレン
ズの穴に挿し込む

小さいマイナスドライバー
などを図の矢印の方向に傾
け、レンズのかん合をはず
してレンズを取りはずす

傷が付くのを防ぐために、小さい
マイナスドライバーなどの先端
に、テープなどを巻いて保護して
ください。

4

5

1
2

1

レンズ

1

かん合部

2

315

6-2. 簡単な点検・部品交換

6

お手入れのしかた

電球を取りはずす

新しい電球を取り付ける

レンズを取り付ける

レンズを左右どちらかのか
ん合部に引っかける

レンズを押し込む

レンズを取り付けたあとは、レ
ンズを軽く引っ張って、正しく
取り付けられていることを確
認してください。

2

3

かん合部

4

1

2

316

6-2. 簡単な点検・部品交換

■

その他の電球

次の電球が切れたときは、トヨタ販売店で交換してください。

●

ヘッドランプ（LED ヘッドランプ装着車）

●

サイド方向指示灯／非常点滅灯

●

フロントフォグランプ（LED ヘッドランプ装着車）

●

尾灯

●

制動灯

●

車幅灯（LED ヘッドランプ装着車）

●

リヤフォグランプ

★

●

ハイマウントストップランプ

■

LED ランプについて

ヘッドランプ（LED ヘッドランプ装着車）

・フロントフォグランプ（LED ヘッド

ランプ装着車）

・尾灯・制動灯・車幅灯（LED ヘッドランプ装着車）

・リヤフォグ

ランプ

★

・ハイマウントストップランプは数個の LED で構成されています。も

し LED がひとつでも点灯しないときは、トヨタ販売店で交換してください。

■

レンズ内の水滴と曇り

レンズ内の一時的な曇りは、機能上問題ありません。ただし、次のようなときは、
トヨタ販売店にご相談ください。

●

レンズ内側に大粒の水滴が付いている

●

ランプ内に水がたまっている

知識

★

：グレード、オプションなどにより、装備の有無があります。

317

6-2. 簡単な点検・部品交換

6

お手入れのしかた

警告

■

電球を交換するときは

●

必ずハイブリッドシステムを停止し、ランプを消灯してください。消灯直後は
高温になっているため、交換しないでください。
やけどをすることがあります。

●

電球のガラス部を素手でふれないでください。
やむを得ずガラス部を持つ場合は、電球に油脂や水分を付着させないために、
乾いた清潔な布などを介して持ってください。
また、電球を傷付けたり、落下させたりすると球切れや破裂することがありま
す。

●

電球や電球を固定するための部品はしっかり取り付けてください。取り付けが
不十分な場合、発熱や発火、またはヘッドランプ内部への浸水による故障や、
レンズ内に曇りが発生することがあります。

■

お車の故障や火災を防ぐために

電球が正しい位置にしっかりと取り付けられていることを確認してください。

318
