Toyota Tundra (2015 year). Manual - part 994

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002ZY2010X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AUDIO / VISUAL: INSTRUMENT PANEL SPEAKER (for Double Cab): INSPECTION; 2015 MY Tundra

[08/2014 -        ]

INSPECTION

1. INSPECT FRONT NO. 2 SPEAKER ASSEMBLY

(a) When there is a malfunction such as noise from a speaker or no sound at all, replace the speaker with a

new one and check that the malfunction disappears.

OK:

Malfunction disappears.

HINT:

Connect the connectors to the front No. 2 speaker assemblies.
When there is a possibility that either the right or left front No. 2 speaker assembly is defective, inspect by
interchanging the right one with the left one.
Perform the inspection above on both the LH and RH sides.

2. INSPECT FRONT NO. 4 SPEAKER ASSEMBLY (for 7 Speakers)

(a) Temporarily replace the front No. 4 speaker assembly with a new or normally functioning one.

OK:

Malfunction disappears.

HINT:

Connect the connectors to the front No. 4 speaker assembly.

AUDIO / VISUAL: INSTRUMENT PANEL SPEAKER (for Double Cab...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002ZY1016X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AUDIO / VISUAL: INSTRUMENT PANEL SPEAKER (for Double Cab): INSTALLATION; 2015 MY Tundra

[08/2014 -        ]

INSTALLATION

1. INSTALL FRONT NO. 4 SPEAKER ASSEMBLY (for 7 Speakers)

(a) Connect the connector.

(c) Install the front No. 4 speaker assembly with the 2 bolts.

Torque:

3.5 N·m {36 kgf·cm, 31in·lbf}

NOTICE:

(a) Attach the 8 clips to install the No. 1 speaker hole cover.

3. INSTALL FRONT NO. 2 SPEAKER ASSEMBLY RH

(a) Connect the connector.

(c) Install the front No. 2 speaker assembly RH with the 2 bolts.

Torque:

3.5 N·m {36 kgf·cm, 31in·lbf}

NOTICE:

(a) Connect the connector.

(c) Install the front No. 2 speaker assembly LH with the 2 bolts.

Torque:

3.5 N·m {36 kgf·cm, 31in·lbf}

NOTICE:

5. INSTALL NO. 2 INSTRUMENT PANEL SPEAKER PANEL SUB-ASSEMBLY

(a) Attach the 2 guides, 3 clips and 3 claws to install the No. 2 instrument panel speaker panel sub-assembly.

6. INSTALL NO. 1 INSTRUMENT PANEL SPEAKER PANEL SUB-ASSEMBLY

(a) Attach the 2 guides, 3 clips and 3 claws to install the No. 1 instrument panel speaker panel sub-assembly.

7. INSTALL FRONT PILLAR GARNISH RH

8. INSTALL FRONT PILLAR GARNISH LH

AUDIO / VISUAL: INSTRUMENT PANEL SPEAKER (for Double Cab...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002ZXY009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

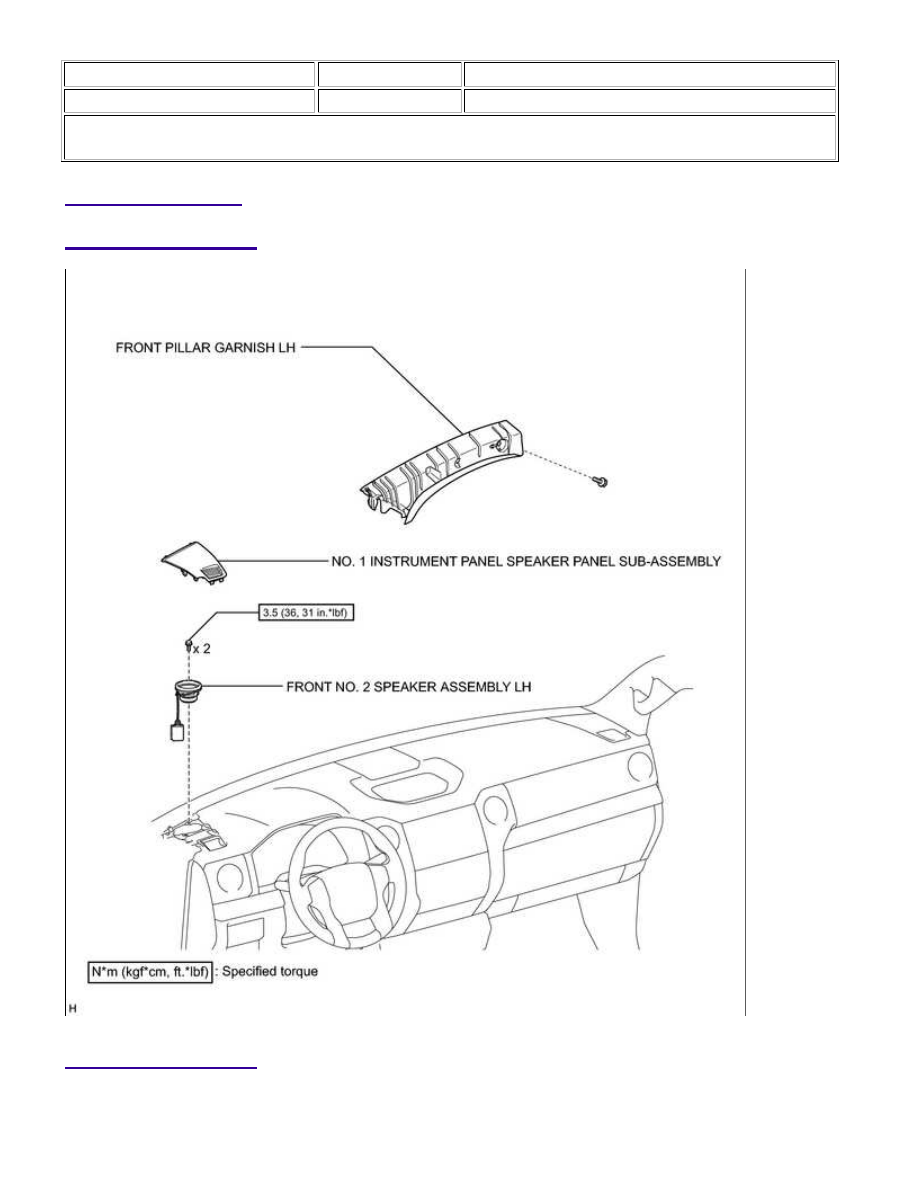

Title: AUDIO / VISUAL: INSTRUMENT PANEL SPEAKER (for Regular Cab): COMPONENTS; 2015 MY Tundra

[08/2014 -        ]

COMPONENTS

ILLUSTRATION

ILLUSTRATION

AUDIO / VISUAL: INSTRUMENT PANEL SPEAKER (for Regular Ca...
