6.6 J

Doc ID: RM0000011F30QCX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: Parking Brake Switch Circuit; 2015 MY Tundra [08/2014 -

       ]

Parking Brake Switch Circuit

DESCRIPTION

This circuit is from the parking brake switch assembly to the radio and display receiver assembly.

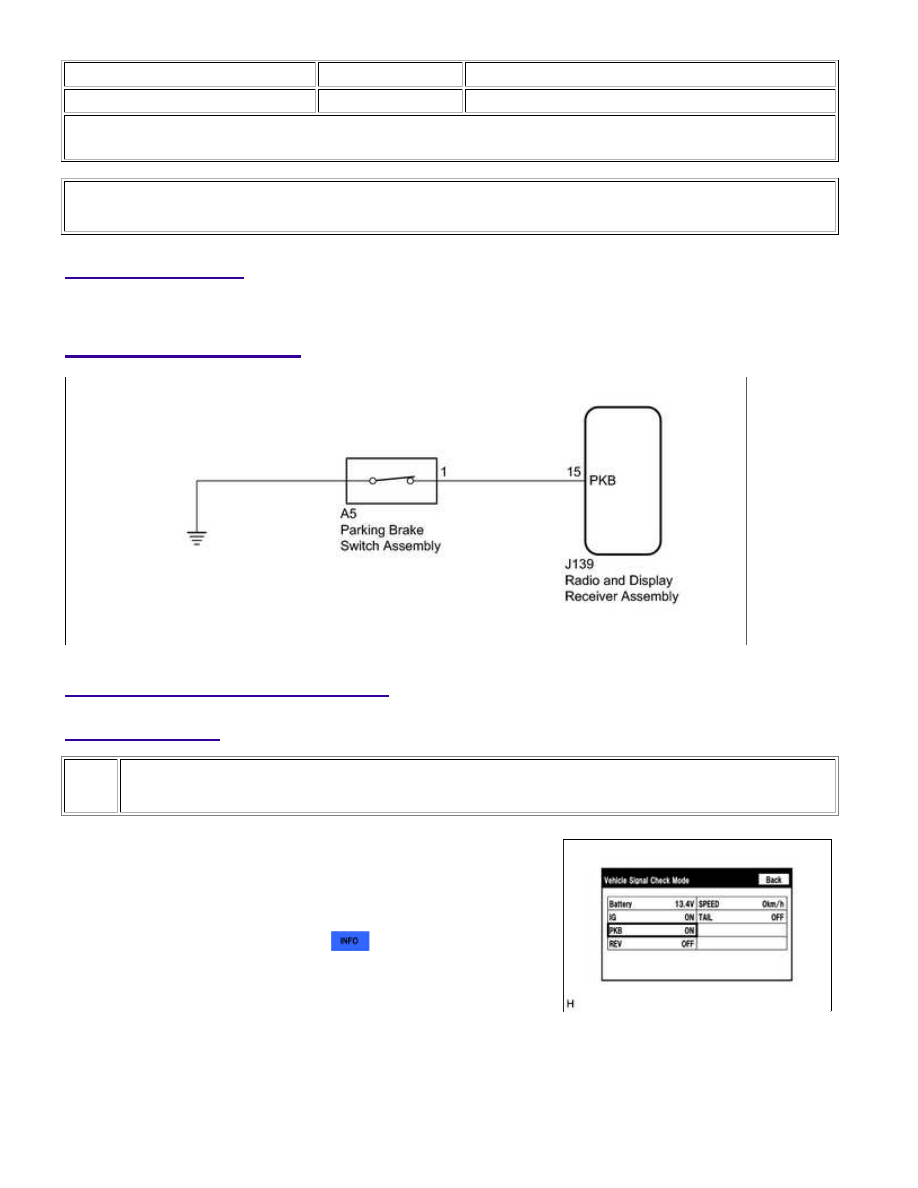

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

1.

CHECK PARKING BRAKE SWITCH ASSEMBLY

(a) Enter the "Vehicle Signal Check Mode" screen. [Refer to Check

Touch Switch in Operation Check



]

(b) Check that the display changes between ON and OFF according to the parking brake operation.

OK:

AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: Parking Brake S...

OK

PARKING BRAKE CONDITION

DISPLAY

Applied

ON

Released

OFF

HINT:

This display is updated once per second. As a result, it is normal for the display to lag behind the actual

parking brake operation.

NG

GO TO STEP 2

OK

PROCEED TO NEXT SUSPECTED AREA SHOWN IN

PROBLEM SYMPTOMS TABLE

2.

CHECK HARNESS AND CONNECTOR (RADIO AND DISPLAY RECEIVER ASSEMBLY -
PARKING BRAKE SWITCH ASSEMBLY)

(a) Disconnect the J139 radio and display receiver assembly connector.

(b) Disconnect the A5 parking brake switch assembly connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J139-15 (PKB) - A5-1

Always

Below 1 Ω

J139-15 (PKB) - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

3.

INSPECT PARKING BRAKE SWITCH ASSEMBLY

(a) Remove the parking brake switch assembly



.

(b) Inspect the parking brake switch assembly



.

NG

REPLACE PARKING BRAKE SWITCH ASSEMBLY

OK

PROCEED TO NEXT SUSPECTED AREA SHOWN IN

PROBLEM SYMPTOMS TABLE

AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: Parking Brake S...

AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: Parking Brake S...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000001XJI0BYX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: Speaker Circuit; 2015 MY Tundra [08/2014 -        ]

Speaker Circuit

DESCRIPTION

The radio and display receiver assembly sends sound signals to the speakers.

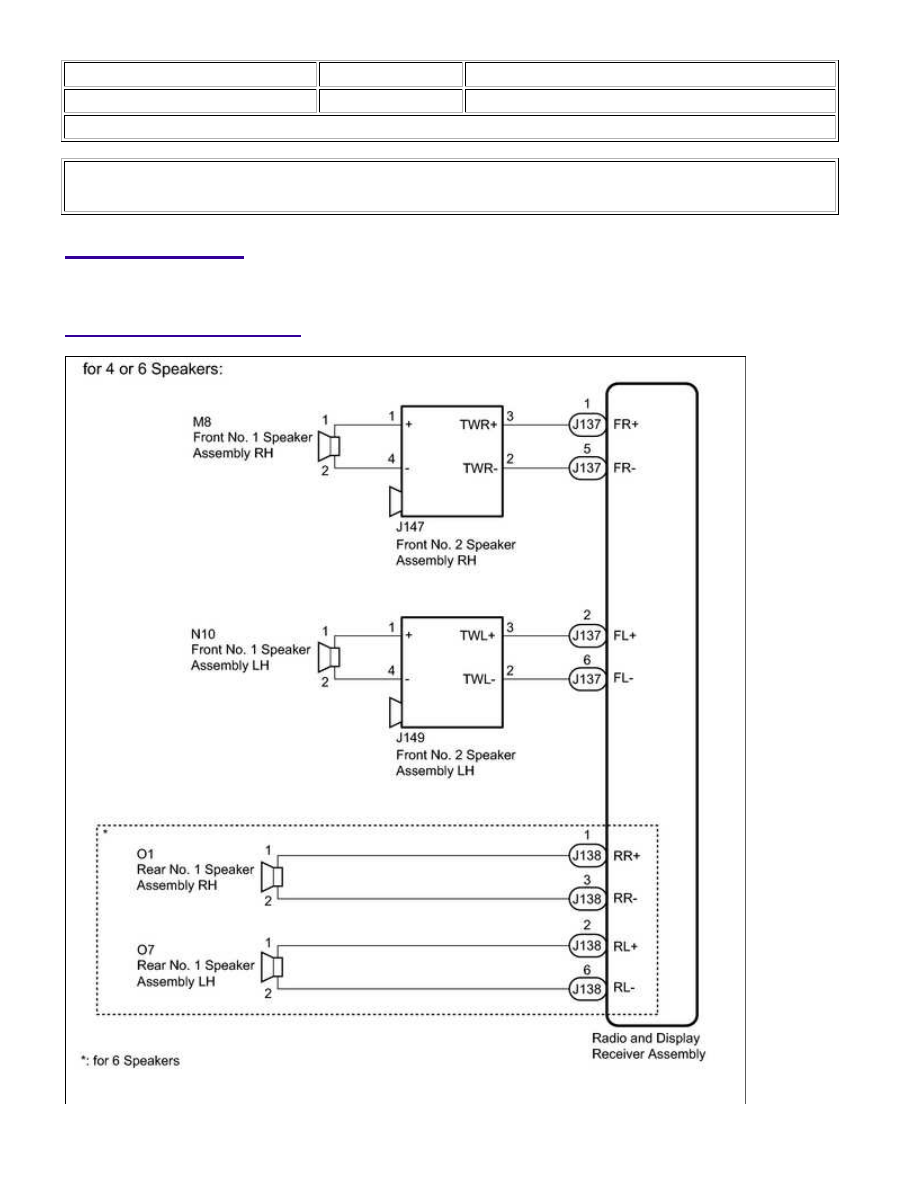

WIRING DIAGRAM

AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: Speaker Circuit;...
