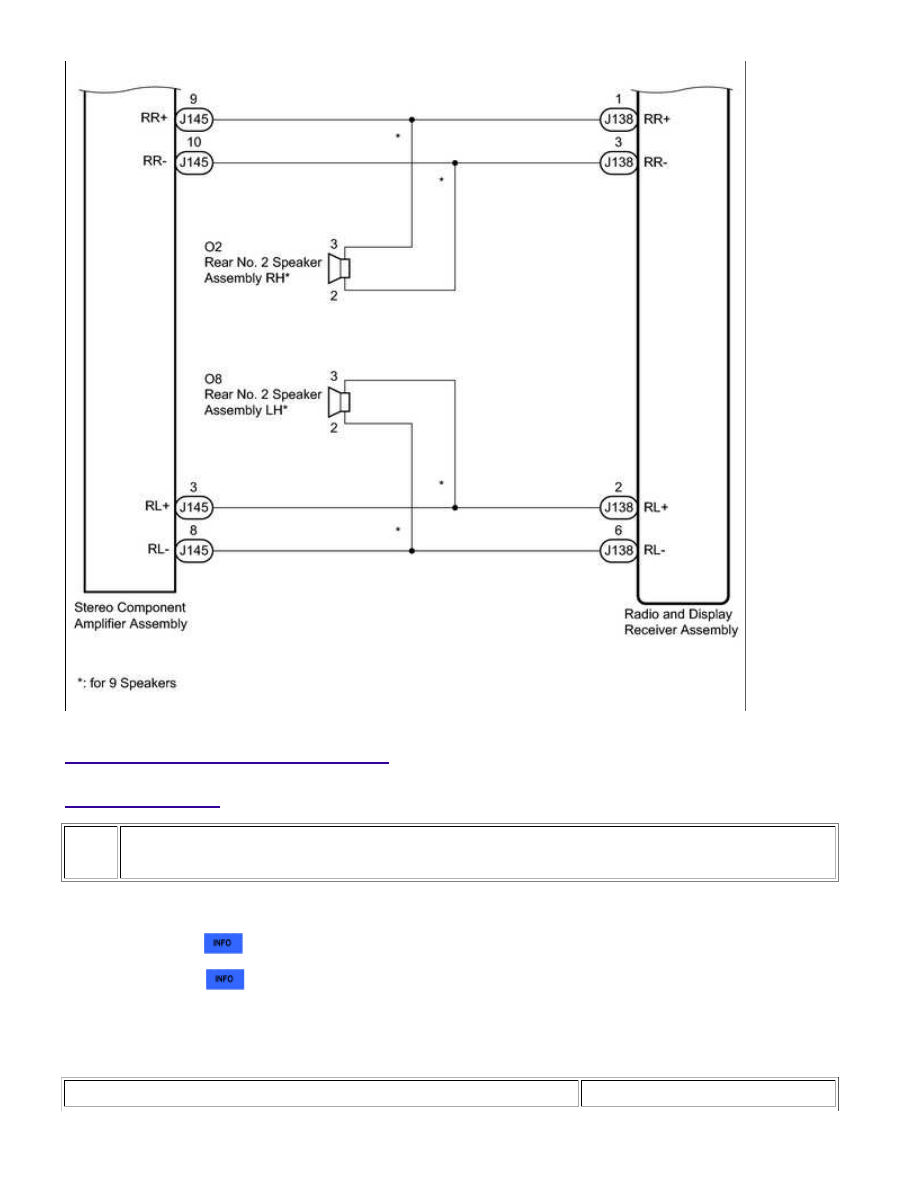

INSPECTION PROCEDURE

PROCEDURE

1.

CHECK FOR DTC

(a) Disconnect the J137 and J138 radio and display receiver assembly connectors.

(b) Clear the DTCs



.

(c) Check for DTCs



.

OK:

No DTCs are output.

Result

RESULT

PROCEED TO

AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: B15C3; Speaker...

A

A

RESULT

PROCEED TO

OK

A

NG (for Column Shift Type)

B

NG (for Floor Shift Type)

C

B

REPLACE RADIO AND DISPLAY RECEIVER ASSEMBLY

C

REPLACE RADIO AND DISPLAY RECEIVER ASSEMBLY

2.

CHECK VEHICLE CONDITION

(a) Check the vehicle condition.

Result

RESULT

PROCEED TO

for 4 Speakers

A

for 6 Speakers

B

for 7 or 9 Speakers

C

B

GO TO STEP 6

C

GO TO STEP 10

3.

CHECK HARNESS AND CONNECTOR (SPEAKER CIRCUIT)

*1: for RH Side

*2: for LH Side

(a) Disconnect the J137 radio and display receiver assembly connector.

(b) Disconnect the M8*1 and/or N10*2 front No. 1 speaker assembly connector.

(c) Disconnect the J147*1 and/or J149*2 front No. 2 speaker assembly connector.

AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: B15C3; Speaker...

OK

(d) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

for RH side

for LH side

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J137-1 (FR+) - J147-3 (TWR+)

Always

Below 1 Ω

J137-5 (FR-) - J147-2 (TWR-)

Always

Below 1 Ω

J147-1 (+) - M8-1

Always

Below 1 Ω

J147-4 (-) - M8-2

Always

Below 1 Ω

J137-1 (FR+) - Body ground

Always

10 kΩ or higher

J137-5 (FR-) - Body ground

Always

10 kΩ or higher

J147-1 (+) - Body ground

Always

10 kΩ or higher

J147-4 (-) - Body ground

Always

10 kΩ or higher

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J137-2 (FL+) - J149-3 (TWL+)

Always

Below 1 Ω

J137-6 (FL-) - J149-2 (TWL-)

Always

Below 1 Ω

J149-1 (+) - N10-1

Always

Below 1 Ω

J149-4 (-) - N10-2

Always

Below 1 Ω

J137-2 (FL+) - Body ground

Always

10 kΩ or higher

J137-6 (FL-) - Body ground

Always

10 kΩ or higher

J149-1 (+) - Body ground

Always

10 kΩ or higher

J149-4 (-) - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

4.

INSPECT FRONT NO. 1 SPEAKER ASSEMBLY

(a) Remove the front No. 1 speaker assembly



.

(b) Inspect the front No. 1 speaker assembly



.

NG

REPLACE FRONT NO. 1 SPEAKER ASSEMBLY

AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: B15C3; Speaker...

OK

5.

CHECK FRONT NO. 2 SPEAKER ASSEMBLY

(a) Replace the front No. 2 speaker assembly with a known good one



.

(b) Check that the malfunction disappears.

NOTICE:

Connect all the connectors to the front No. 2 speaker assemblies that were disconnected.
Connect all the connectors to the front No. 2 speaker assemblies that were disconnected.
Perform the above inspection on both LH and RH sides.

OK:

Malfunction disappears.

Result

RESULT

PROCEED TO

OK

A

NG (for Column Shift Type)

B

NG (for Floor Shift Type)

C

B

REPLACE RADIO AND DISPLAY RECEIVER ASSEMBLY

C

REPLACE RADIO AND DISPLAY RECEIVER ASSEMBLY

A

END (FRONT NO. 2 SPEAKER ASSEMBLY IS

DEFECTIVE)

6.

CHECK HARNESS AND CONNECTOR (SPEAKER CIRCUIT)

*1: for RH Side

*2: for LH Side

(a) Disconnect the J137 and J138 radio and display receiver assembly connectors.

(b) Disconnect the M8*1 and/or N10*2 front No. 1 speaker assembly connector.

(c) Disconnect the J147*1 and/or J149*2 front No. 2 speaker assembly connector.

(d) Disconnect the O1*1 and/or O7*2 rear No. 1 speaker assembly connector.

(e) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

for RH side
