Toyota Tundra (2015 year). Manual - part 868

Last Modified: 9-16-2014

6.6 L

Doc ID: RM000005KPJ001X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WF1AM TRANSFER: TOUCH SELECT 2-4 AND HIGH-LOW SYSTEM: PRECAUTION; 2015 MY Tundra

[08/2014 -        ]

PRECAUTION

1. TROUBLESHOOTING PRECAUTION

either completely or temporarily.

(b) In order to determine the malfunctioning area, be sure to check the conditions at the time the malfunction

occurred, such as by DTC output and record it before disconnecting each connector or removing and

installing parts.

(c) Since the Touch Select 2-4 and High-Low System may be influenced by a malfunction in other systems, be

sure to check for DTCs in the other systems.

2. CAN COMMUNICATION SYSTEM PRECAUTION

(c) Since the CAN communication line has its own length and route, it cannot be repaired temporarily with the

bypass wire, etc.

3. PRECAUTION FOR WHEN TESTING WITH 2-WHEEL DRUM TESTER

(a) Make sure that the transfer is in 2WD mode.

WF1AM TRANSFER: TOUCH SELECT 2-4 AND HIGH-LOW SYS...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000030KM017X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WF1AM TRANSFER: 4WD CONTROL SWITCH: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

1. INSTALL TRANSFER POSITION SWITCH

(a) Attach the 2 claws to install the transfer position switch.

2. INSTALL CENTER INSTRUMENT CLUSTER FINISH PANEL SUB-ASSEMBLY

for Column Shift Type:

for Floor Shift Type:

WF1AM TRANSFER: 4WD CONTROL SWITCH: INSTALLATION; ...

Last Modified: 9-16-2014

6.6 R

Doc ID: RM000002HO400JX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WF1AM TRANSFER: TOUCH SELECT 2-4 AND HIGH-LOW SYSTEM: PARTS LOCATION; 2015 MY Tundra

[08/2014 -        ]

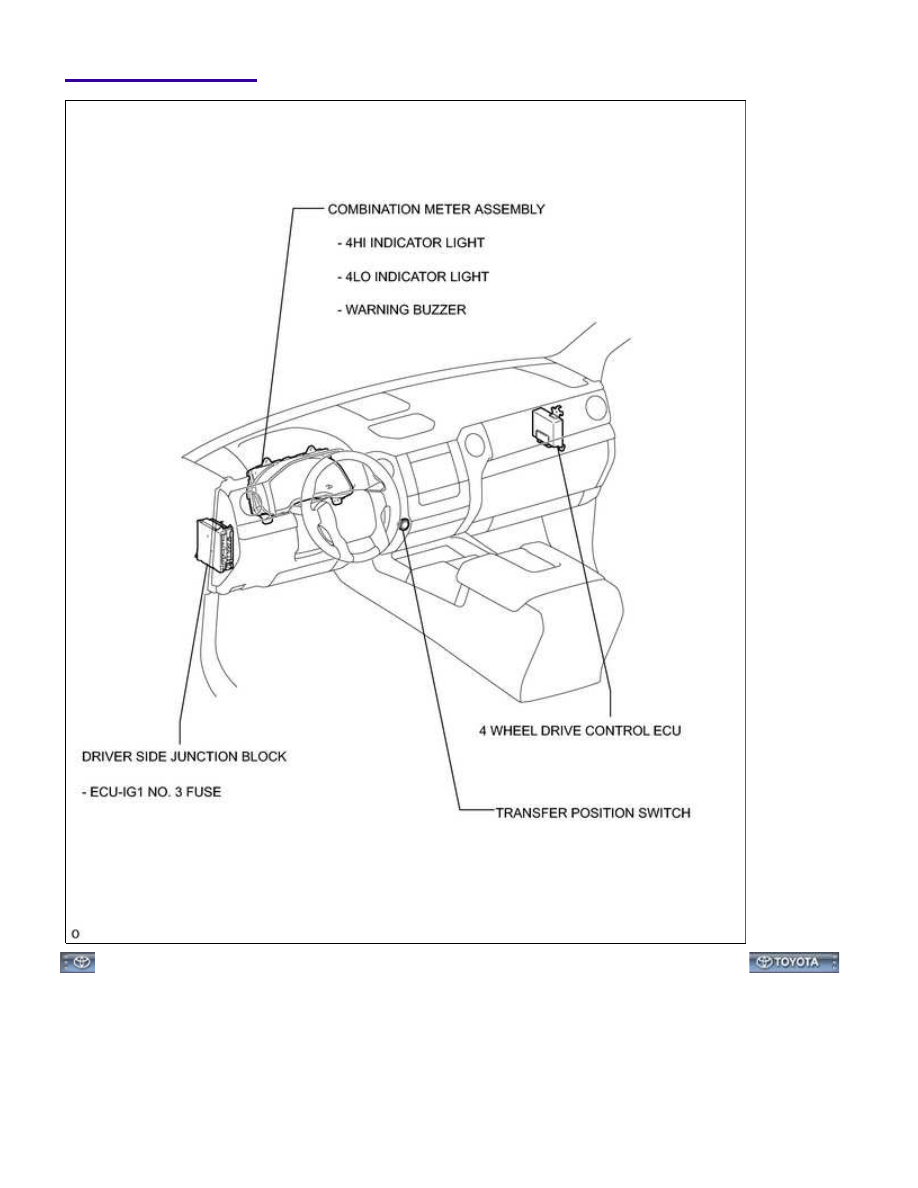

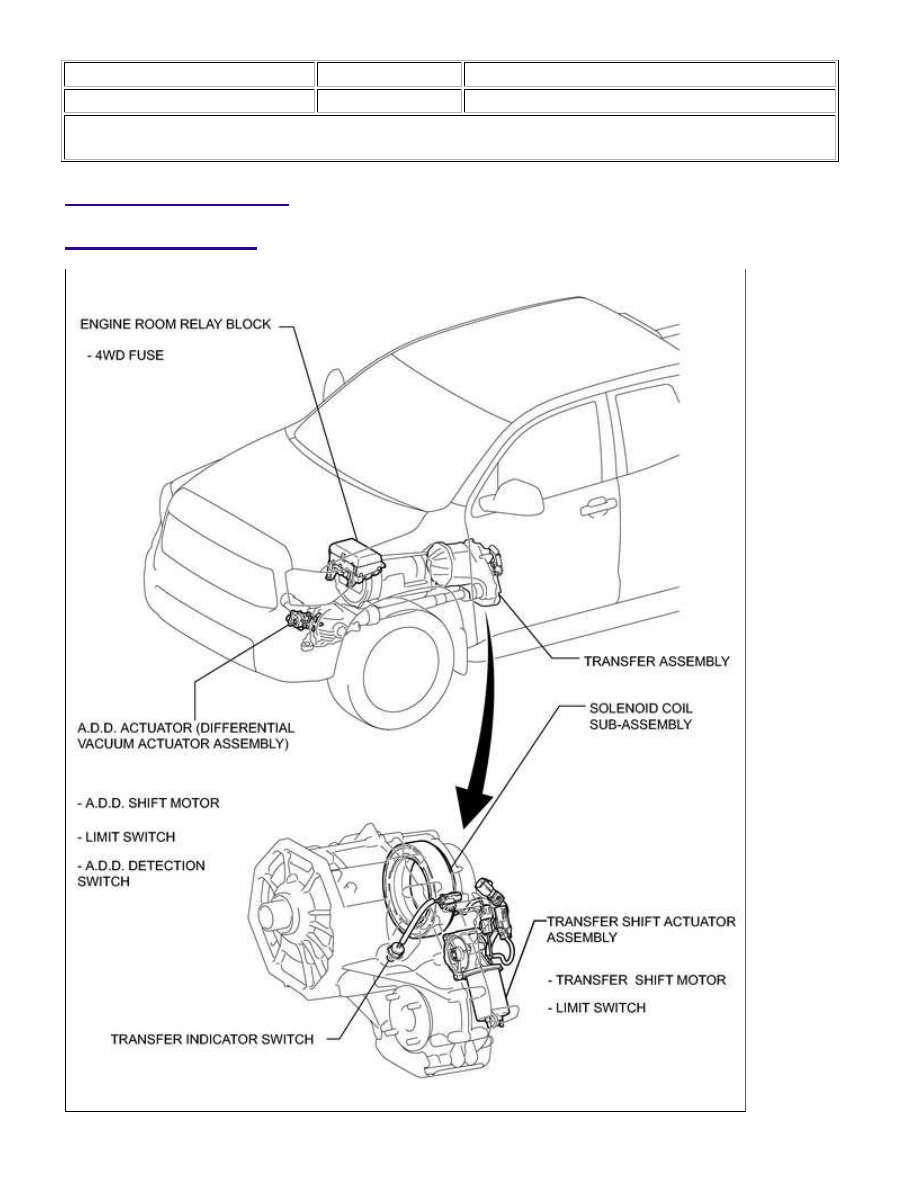

PARTS LOCATION

ILLUSTRATION

WF1AM TRANSFER: TOUCH SELECT 2-4 AND HIGH-LOW SYS...

ILLUSTRATION

WF1AM TRANSFER: TOUCH SELECT 2-4 AND HIGH-LOW SYS...
