Adhesive:

Toyota Genuine Adhesive 1360K, Three Bond 1360K or equivalent

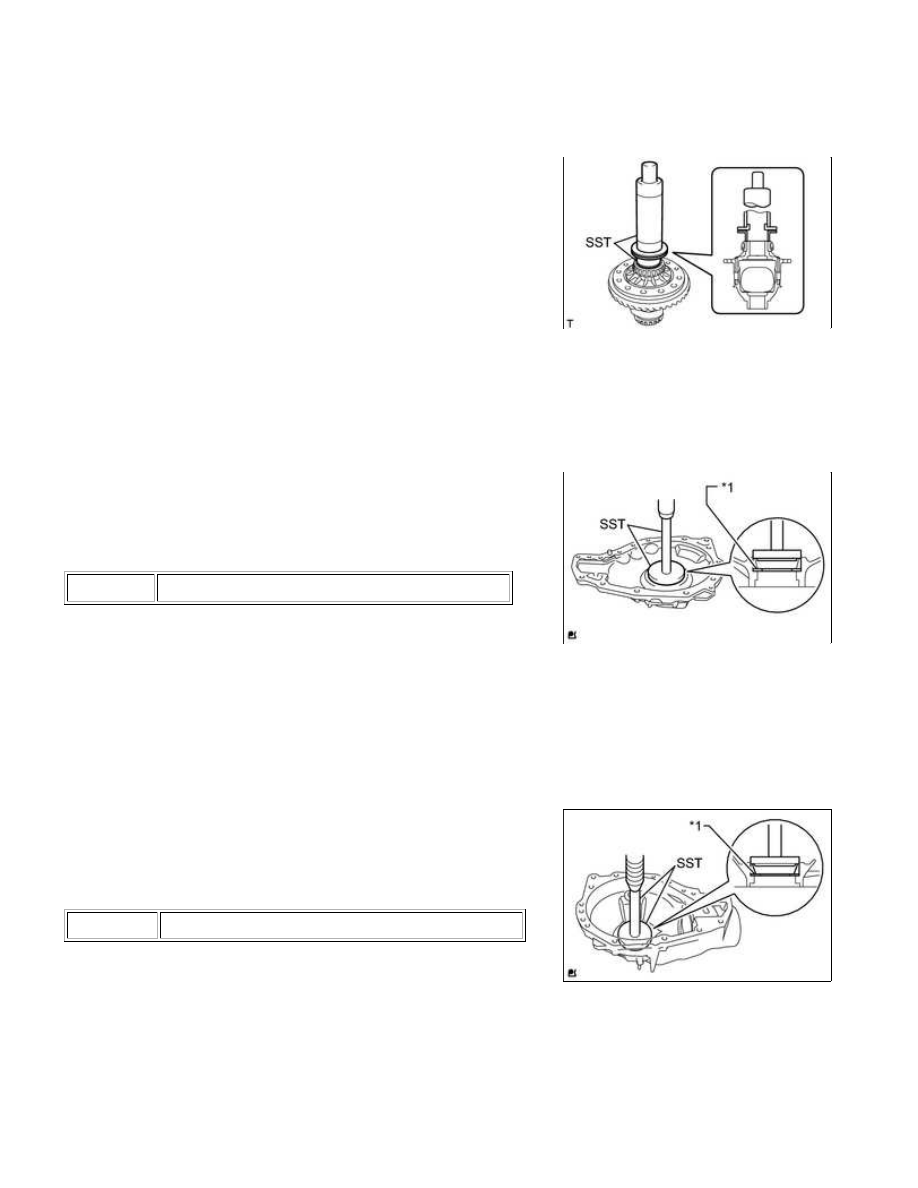

9. INSTALL FRONT DIFFERENTIAL CASE BEARING

(a) Using SST and a press, press in the 2 bearings (inner race).

SST: 09316-20011

SST: 09316-60011

09316-00041

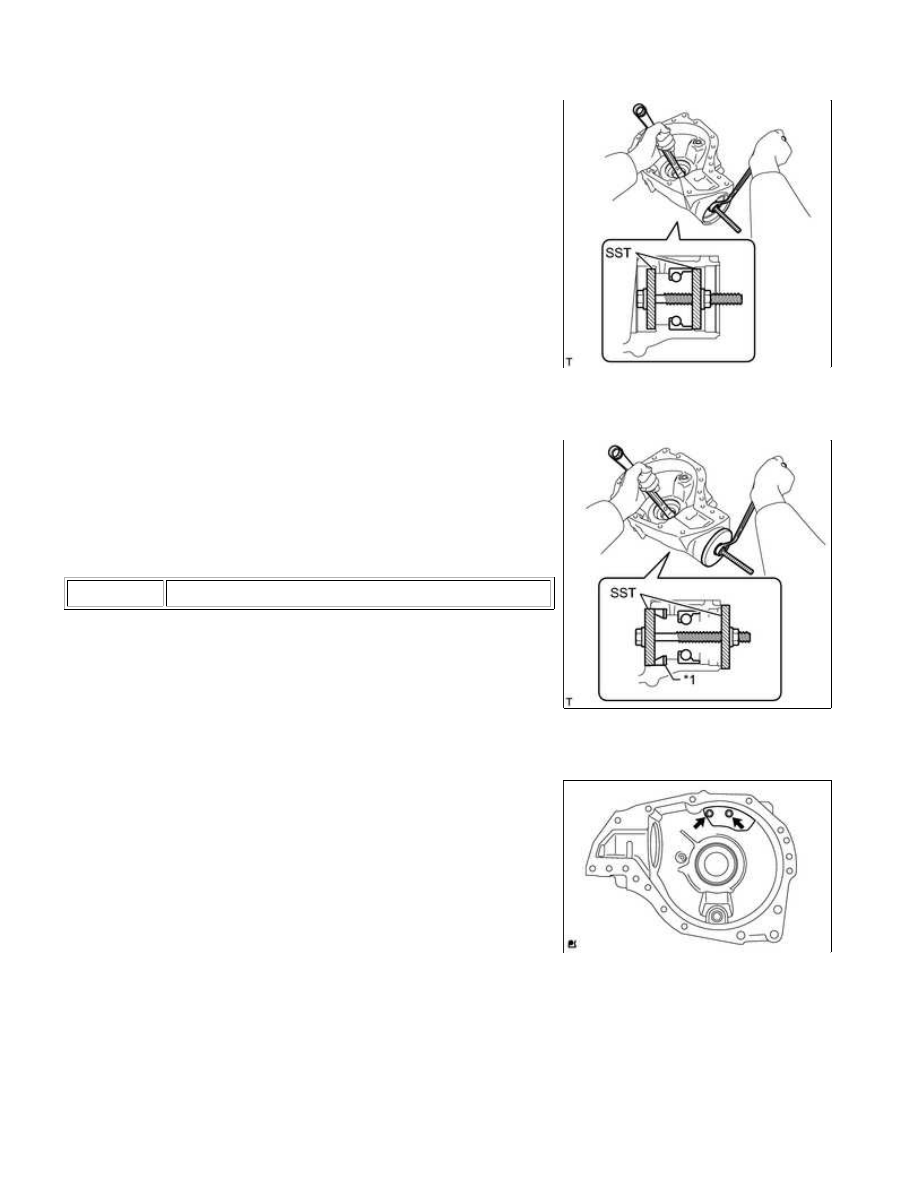

10. INSTALL FRONT DIFFERENTIAL CASE BEARING

HINT:

When replacing the 2 differential case bearings, fit the thinnest washer to each bearing. When reusing the

Text in Illustration

*1

Plate Washer

(b) Using SST and a press, install the bearing (outer race) onto the bearing retainer.

SST: 09950-60020

09951-00890

SST: 09950-70010

09951-07150

(c) Install a new plate washer onto the differential carrier.

Text in Illustration

*1

Plate Washer

(d) Using SST and a press, press in the bearing (outer race) onto the differential carrier assembly.

SST: 09950-60020

09951-00890

SST: 09950-70010

09951-07150

DIFFERENTIAL: FRONT DIFFERENTIAL CARRIER ASSEMBLY (f...

11. INSTALL FRONT DRIVE PINION FRONT RADIAL BALL BEARING

(a) Using SST, install the bearing (outer race).

SST: 09950-60020

09951-00810

09951-00890

12. INSTALL FRONT DRIVE PINION REAR TAPERED ROLLER BEARING

(a) Using SST, install the washer and bearing (outer race).

SST: 09950-60020

09951-00890

09951-01030

Text in Illustration

*1

Plate Washer

HINT:

13. INSTALL FRONT DIFFERENTIAL BREATHER PLUG OIL DEFLECTOR

(a) Install the front differential breather plug oil deflector with the 2

bolts.

Torque:

7.0 N·m {71 kgf·cm, 62in·lbf}

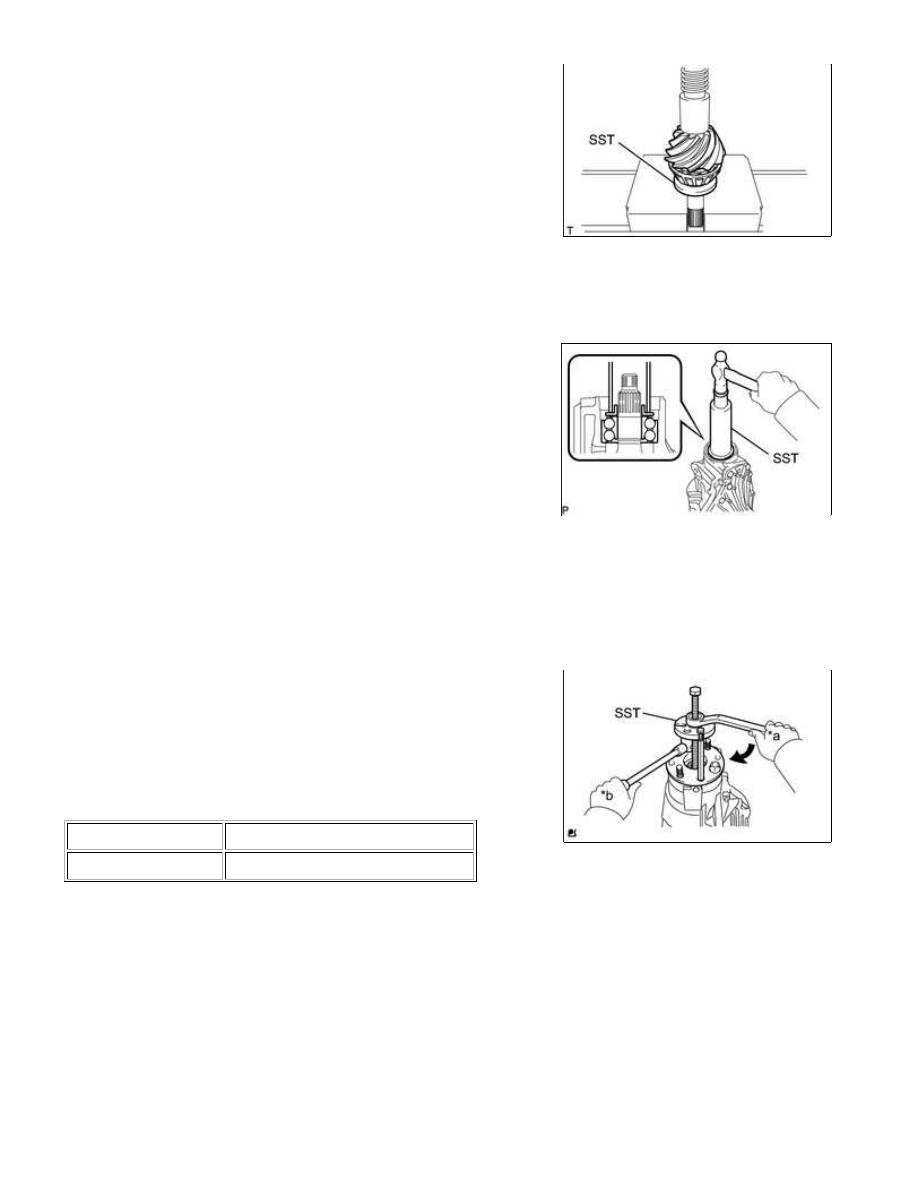

14. INSTALL FRONT DRIVE PINION REAR TAPERED ROLLER BEARING

DIFFERENTIAL: FRONT DIFFERENTIAL CARRIER ASSEMBLY (f...

(a) Using SST and a press, press in the bearing (inner race).

SST: 09506-35010

15. TEMPORARILY INSTALL DIFFERENTIAL DRIVE PINION

16. INSTALL FRONT DRIVE PINION FRONT RADIAL BALL BEARING

(a) Using SST and a hammer, lightly tap in the bearing (inner race)

to install it.

SST: 09316-60011

09316-00041

17. INSTALL FRONT DIFFERENTIAL DRIVE PINION OIL SLINGER

18. INSPECT DIFFERENTIAL DRIVE PINION PRELOAD

(a) Using SST, install the companion flange.

SST: 09950-30012

09951-03010

09953-03010

09954-03010

09955-03030

09956-03020

Text in Illustration

*a

Turn

*b

Hold

(c) Using SST to hold the companion flange.

SST: 09330-00021

09330-00030

(d) Tighten the nut until the standard preload is reached.

Torque:

451 N·m {4599 kgf·cm, 333ft·lbf} or less

NOTICE:

As there is no spacer, tighten the nut a little at a time, being careful not to overtighten it.

Standard preload (at starting):

BEARING

SPECIFIED CONDITION

New

2.97 to 3.47 N*m (31 to 35 kgf*cm, 27 to 30 in.*lbf)

Reused

2.14 to 2.45 N*m (22 to 24 kgf*cm, 19 to 21 in.*lbf)

If necessary, disassemble and inspect the differential assembly.

19. INSTALL FRONT DIFFERENTIAL CASE

(a) Remove the bearing retainer.

(b) Install the differential case to the differential carrier.

20. INSTALL FRONT DIFFERENTIAL CROSS SHAFT BEARING RETAINER

(a) Install the differential cross shaft bearing retainer and

differential support with the 14 bolts.

Torque:

for bolt A -

65 N·m {633 kgf·cm, 48ft·lbf}

for bolt B -

155 N·m {1581 kgf·cm, 114ft·lbf}

21. INSTALL FRONT DIFFERENTIAL UNION
