4. INSPECT DIFFERENTIAL SIDE GEAR BACKLASH

(a) Using a dial indicator, measure the side gear backlash while

holding one pinion gear toward the case.

Standard backlash:

0.15 mm (0.00591 in.) or less

If the backlash is not within the specification, replace the side

Standard drive pinion preload (at starting):

1.62 to 2.25 N*m (17 to 22 kgf*cm, 15 to 19 in.*lbf)

If necessary, disassemble and inspect the differential.

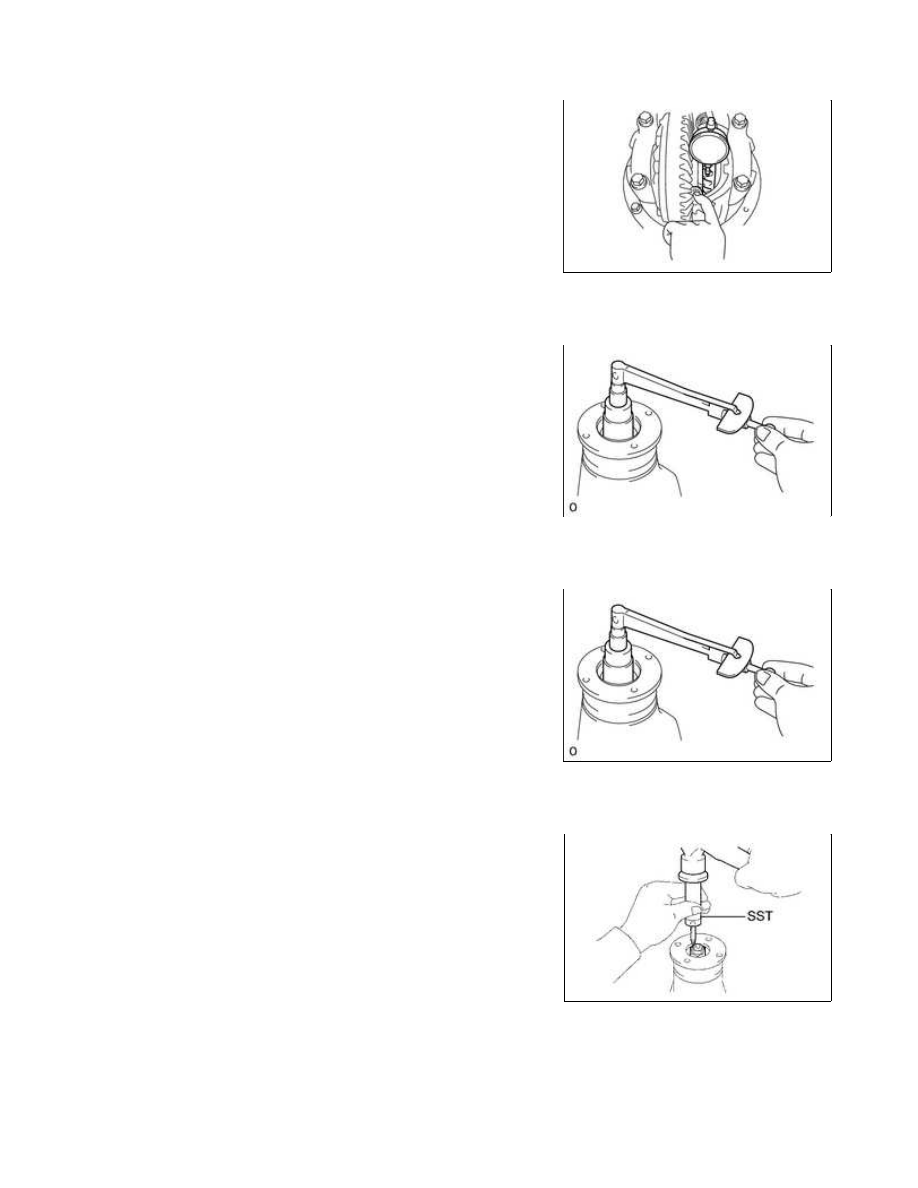

6. INSPECT TOTAL PRELOAD

(a) Using a torque wrench, measure the total preload with the teeth

Standard drive pinion preload plus 0.19 to 0.38 N*m (2 to 3

kgf*cm, 2 to 3 in.*lbf)

If necessary, disassemble and inspect the differential.

7. REMOVE REAR DRIVE PINION NUT

(a) Using SST and a hammer, unstake the nut.

SST: 09930-00010

DIFFERENTIAL: DIFFERENTIAL CARRIER ASSEMBLY (for 3UR-...

(b) Using SST to hold the companion flange, remove the nut.

SST: 09330-00021

09330-00030

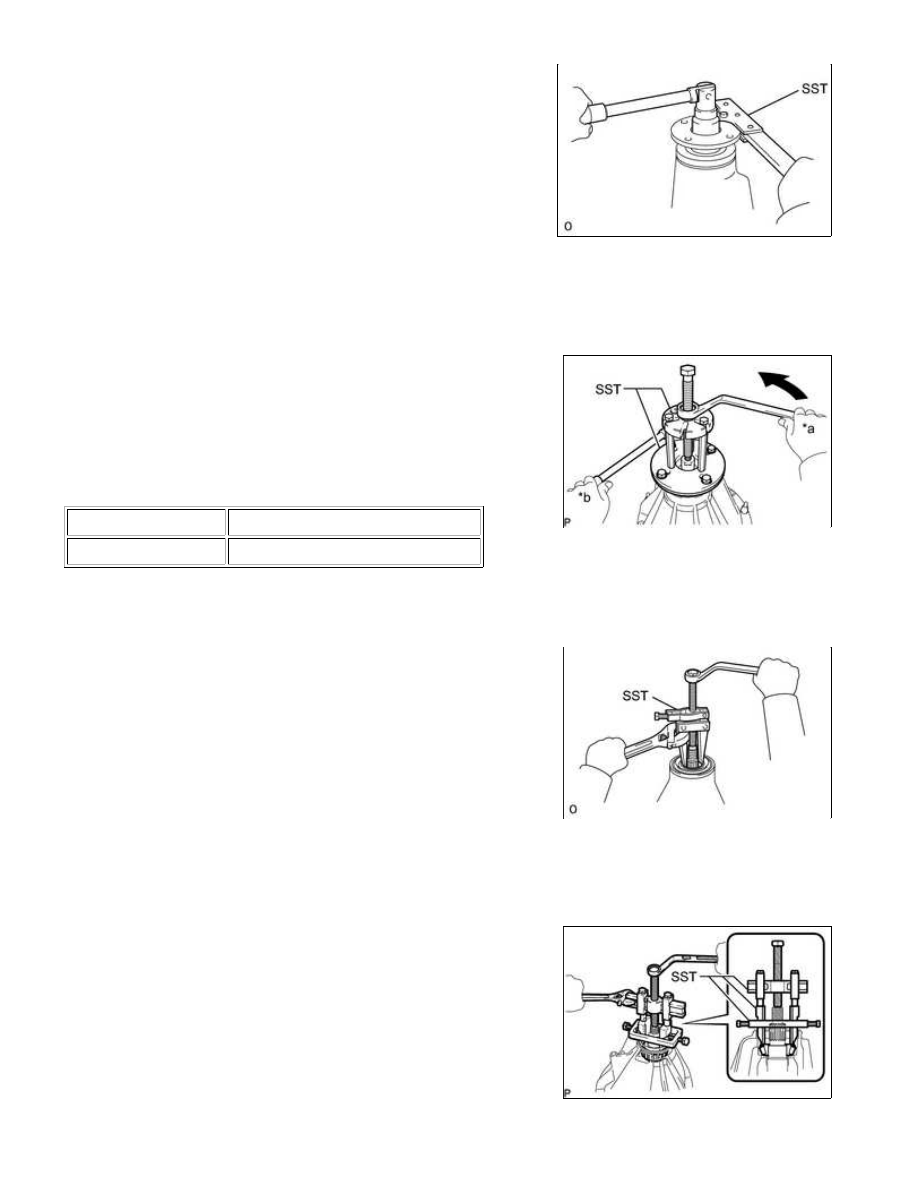

8. REMOVE REAR DRIVE PINION COMPANION FLANGE SUB-ASSEMBLY

(a) Using SST, remove the companion flange.

SST: 09950-30012

09951-03010

09953-03010

09954-03010

09956-03030

SST: 09955-03050

Text in Illustration

*a

Turn

*b

Hold

9. REMOVE REAR DIFFERENTIAL CARRIER OIL SEAL

(a) Using SST, remove the oil seal.

SST: 09308-10010

10. REMOVE REAR DIFFERENTIAL DRIVE PINION OIL SLINGER

11. REMOVE REAR DRIVE PINION FRONT TAPERED ROLLER BEARING

(a) Using SST, remove the bearing (inner race).

SST: 09950-40011

09951-04010

09953-04020

09952-04010

SST: 09955-04130

SST: 09958-04020

DIFFERENTIAL: DIFFERENTIAL CARRIER ASSEMBLY (for 3UR-...

(b) Remove the 2 preload adjusting shims.

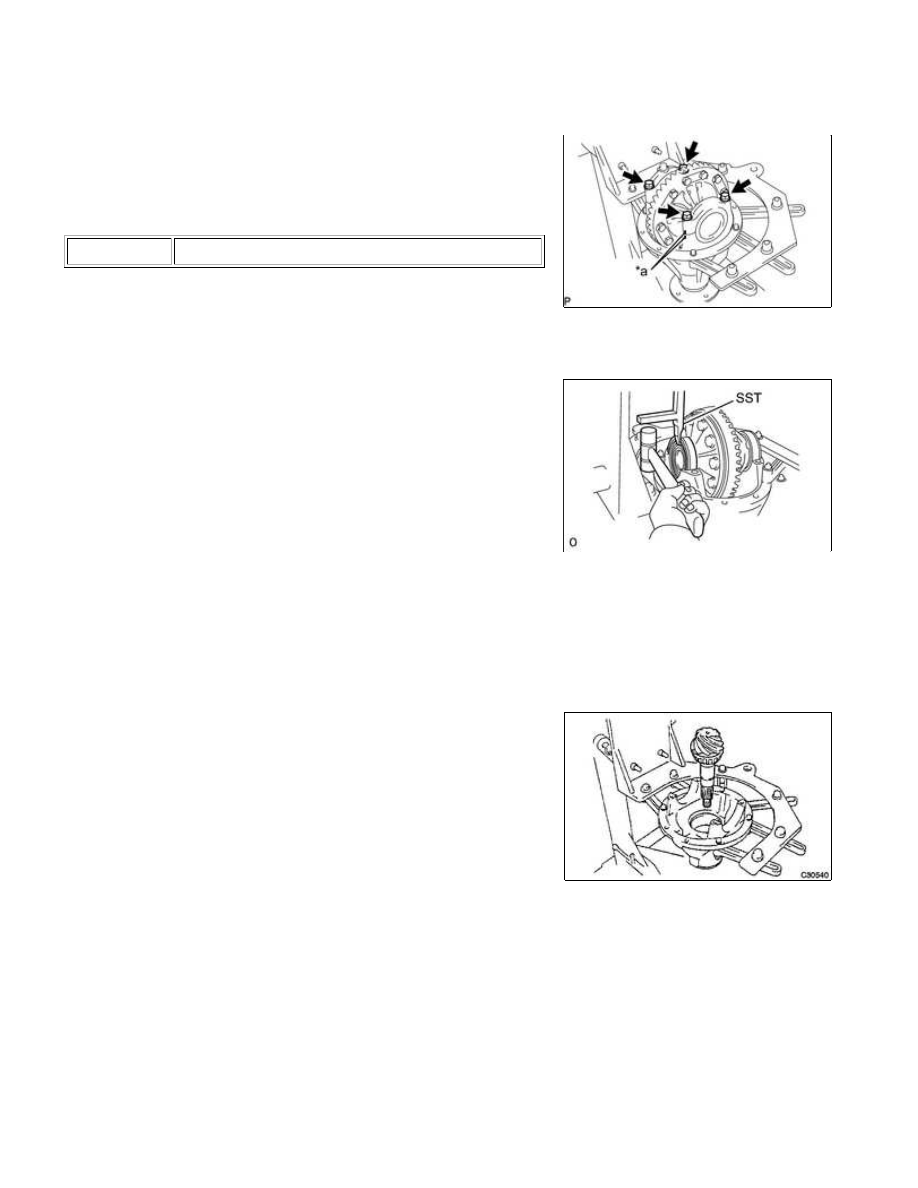

12. REMOVE REAR DIFFERENTIAL CASE ASSEMBLY

(a) Place matchmarks on the bearing cap and differential carrier.

Text in Illustration

*a

Matchmark

(b) Remove the 4 bolts and 2 differential bearing caps.

(c) Using SST and a plastic-faced hammer, remove the 2 plate

washers.

SST: 09504-22012

HINT:

Measure the plate washer thickness and note it down.

(d) Remove the differential case with the bearing outer races from the carrier.

HINT:

Tag the bearing outer races to show the location for reassembling.

13. REMOVE REAR DIFFERENTIAL DRIVE PINION

(a) Remove the differential drive pinion and bearing spacer from the

differential carrier.

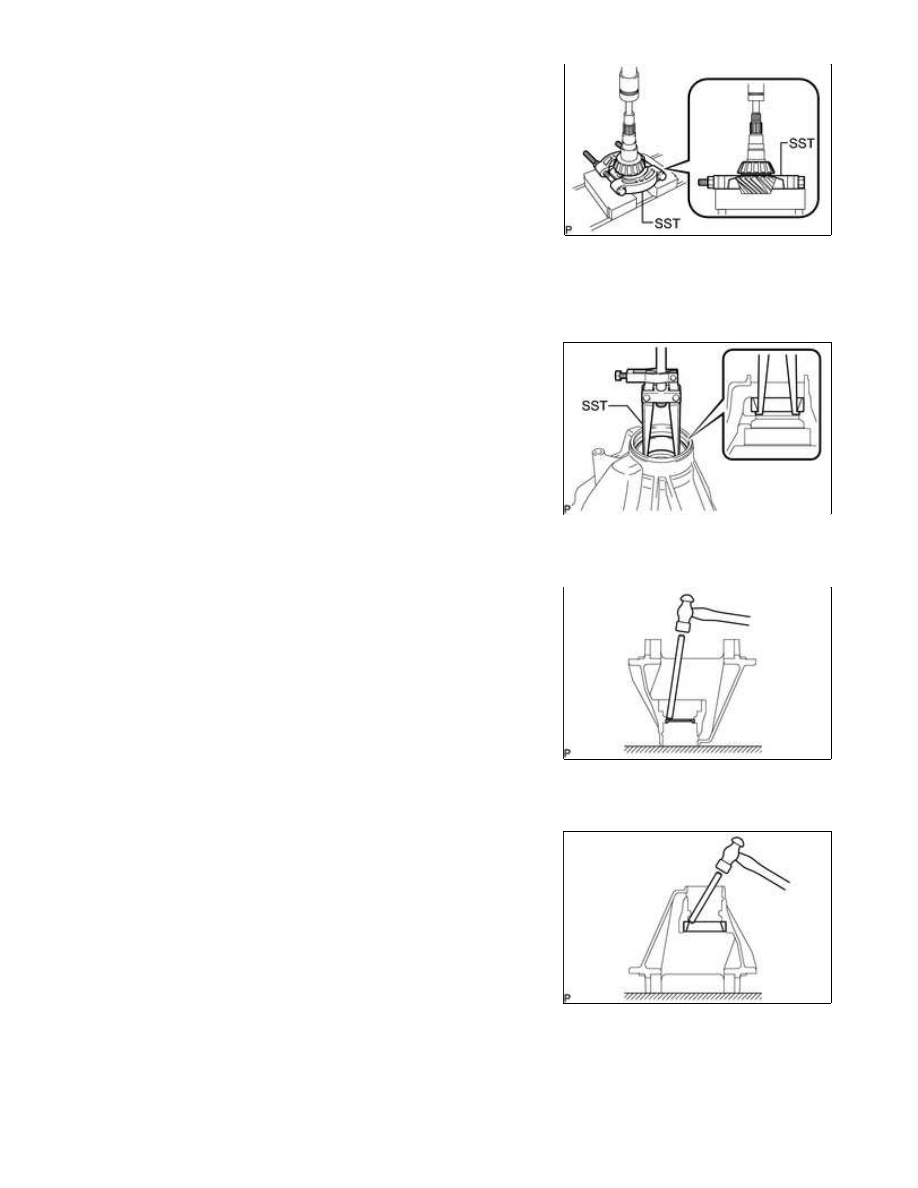

14. REMOVE REAR DRIVE PINION REAR TAPERED ROLLER BEARING

DIFFERENTIAL: DIFFERENTIAL CARRIER ASSEMBLY (for 3UR-...

(a) Using SST and a press, press out the bearing (inner race).

SST: 09950-00020

If either the drive pinion or ring gear is damaged, replace them

as a set.

15. REMOVE REAR DIFFERENTIAL DRIVE PINION PLATE WASHER

16. REMOVE REAR DRIVE PINION FRONT TAPERED ROLLER BEARING

(a) Using SST, remove the bearing (outer race).

SST: 09308-00010

If the bearing is damaged during removal, replace it.

17. REMOVE DIFFERENTIAL OIL STORAGE RING

(a) Using a brass bar and hammer, tap out the storage ring.

18. REMOVE REAR DRIVE PINION REAR TAPERED ROLLER BEARING

(a) Using a brass bar and hammer, tap out the bearing (outer race).

If the bearing is damaged during removal, replace it.

19. REMOVE DIFFERENTIAL RING GEAR

DIFFERENTIAL: DIFFERENTIAL CARRIER ASSEMBLY (for 3UR-...
