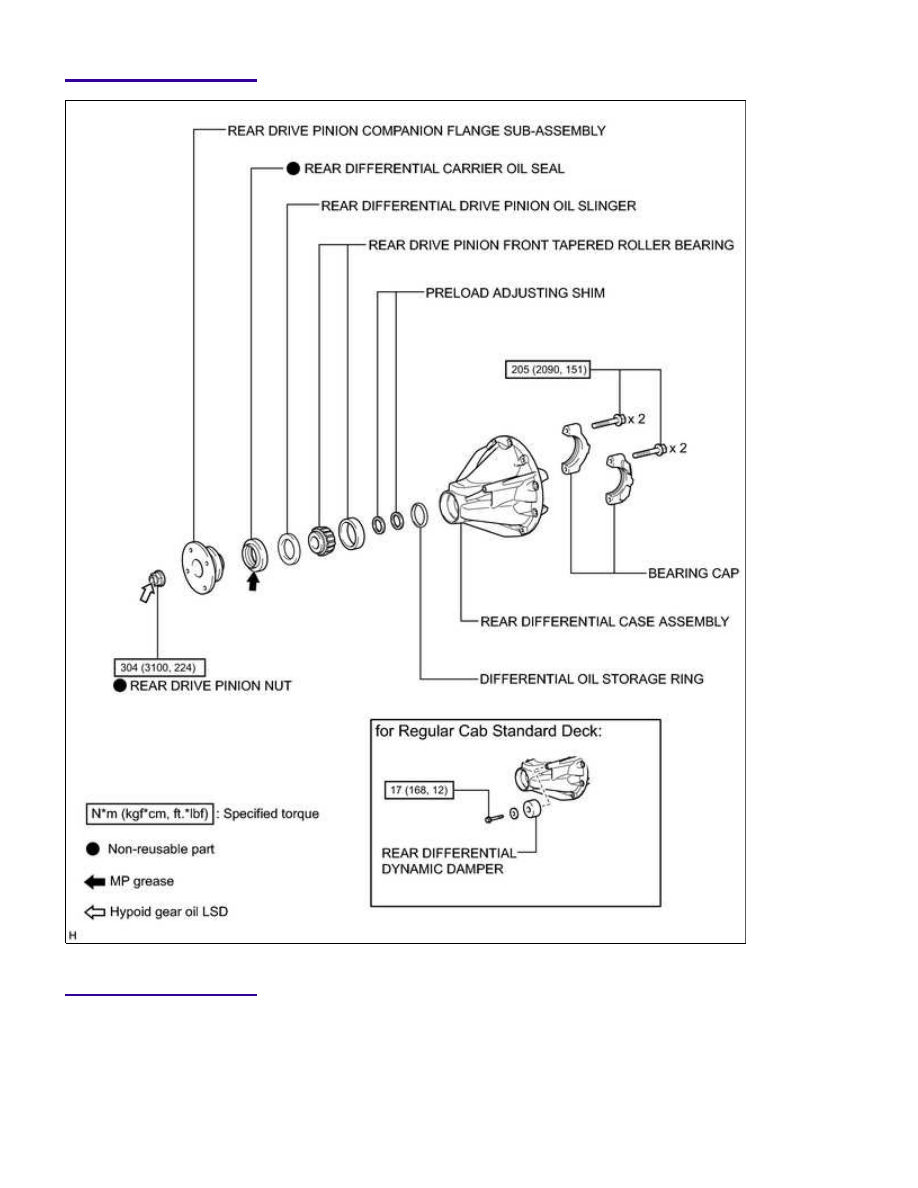

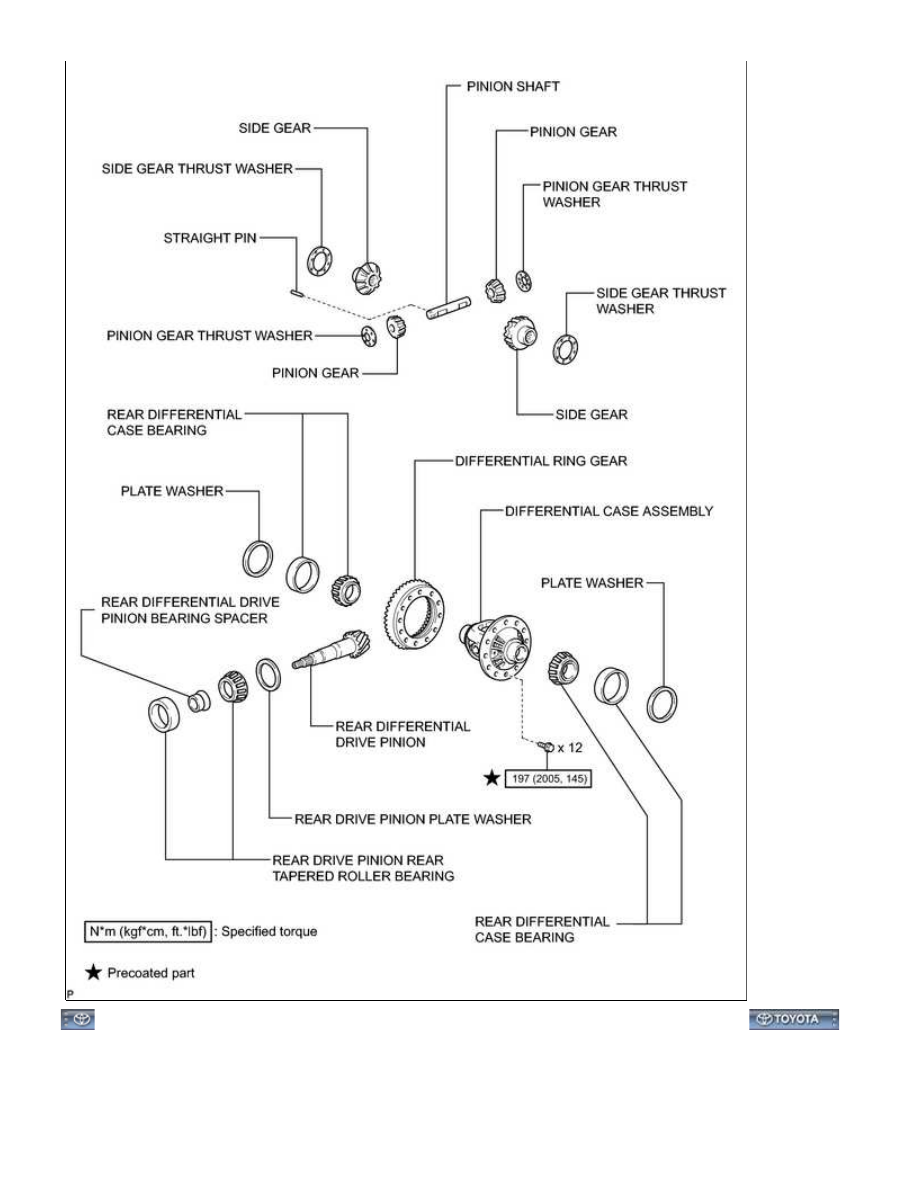

DIFFERENTIAL: DIFFERENTIAL CARRIER ASSEMBLY (for 3UR-...

DIFFERENTIAL: DIFFERENTIAL CARRIER ASSEMBLY (for 3UR-...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM00000174K018X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: DIFFERENTIAL: DIFFERENTIAL CARRIER ASSEMBLY (for 3UR-FE, 3UR-FBE): REMOVAL; 2015 MY Tundra

[08/2014 -        ]

REMOVAL

1. REMOVE REAR WHEEL

2. REMOVE PROPELLER SHAFT ASSEMBLY

(a) Remove the propeller shaft for 2WD



.

(b) Remove the propeller shaft for 4WD



.

3. DRAIN DIFFERENTIAL OIL

4. REMOVE REAR AXLE SHAFT LH

(a) Remove the rear axle shaft LH



.

5. REMOVE REAR AXLE SHAFT RH

HINT:

Use the same procedure described for the LH side.

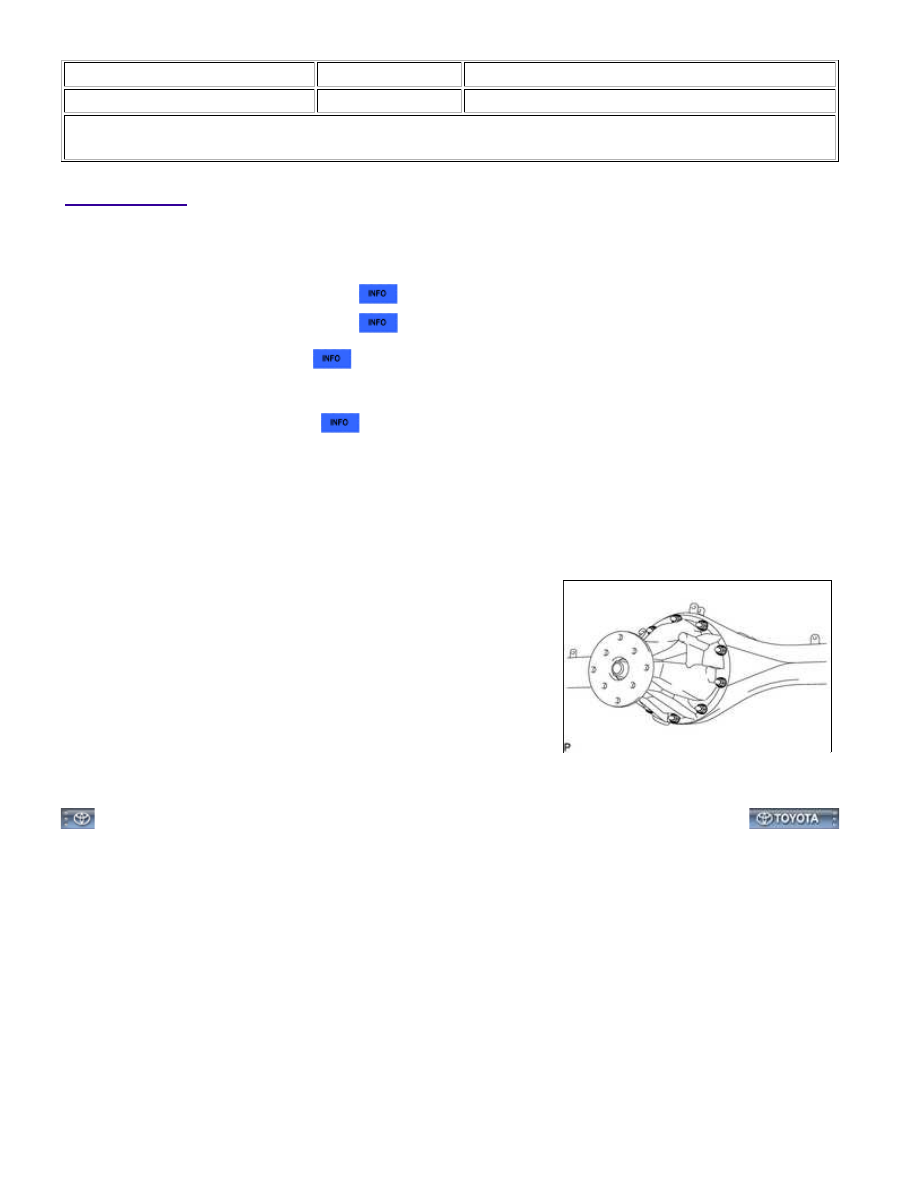

6. REMOVE REAR DIFFERENTIAL CARRIER ASSEMBLY

(a) Remove the 10 nuts, 10 washers and differential carrier.

NOTICE:

(b) Remove the gasket.

DIFFERENTIAL: DIFFERENTIAL CARRIER ASSEMBLY (for 3UR-...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000016GH026X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: DIFFERENTIAL: DIFFERENTIAL CARRIER ASSEMBLY (for 3UR-FE, 3UR-FBE): DISASSEMBLY; 2015 MY

Tundra [08/2014 -        ]

DISASSEMBLY

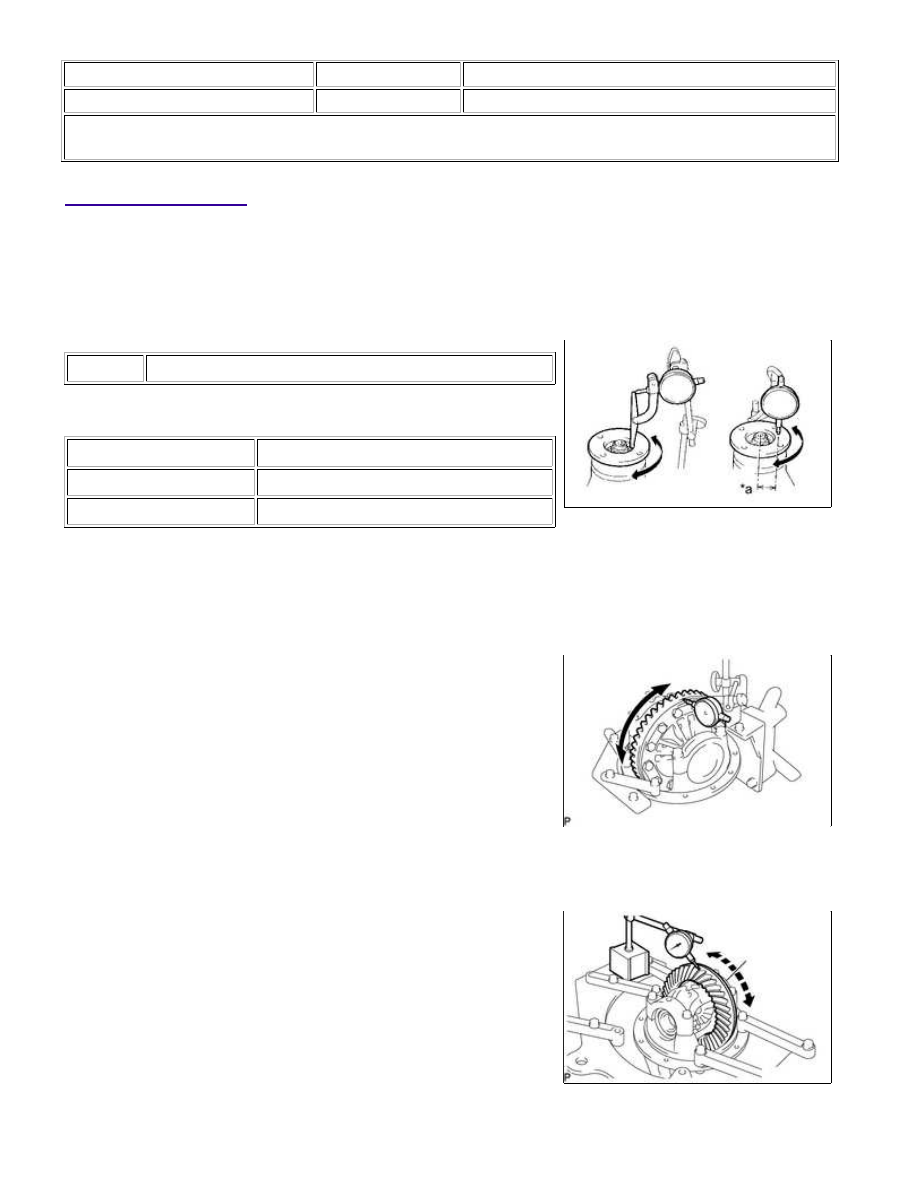

1. INSPECT RUNOUT OF REAR DRIVE PINION COMPANION FLANGE SUB-ASSEMBLY

Text in Illustration

*a

72 mm (2.83 in.)

Maximum runout:

RUNOUT

STANDARD CONDITION

Vertical runout

0.10 mm (0.00394 in.)

Lateral runout

0.10 mm (0.00394 in.)

If the runout is more than the maximum, replace the companion

flange.

2. INSPECT RUNOUT OF DIFFERENTIAL RING GEAR

0.05 mm (0.00197 in.)

If the runout is more than the maximum, replace the ring gear

with a new one.

3. INSPECT DIFFERENTIAL RING GEAR BACKLASH

0.10 to 0.20 mm (0.00394 to 0.00787 in.)

HINT:

If the backlash is not within the specification, adjust or repair the

side bearing preload as necessary.
