Toyota Tundra (2015 year). Manual - part 781

09955-04061

09957-04010

09958-04011

SST: 09950-60010

09951-00550

SST: 09950-00020

SST: 09950-00030

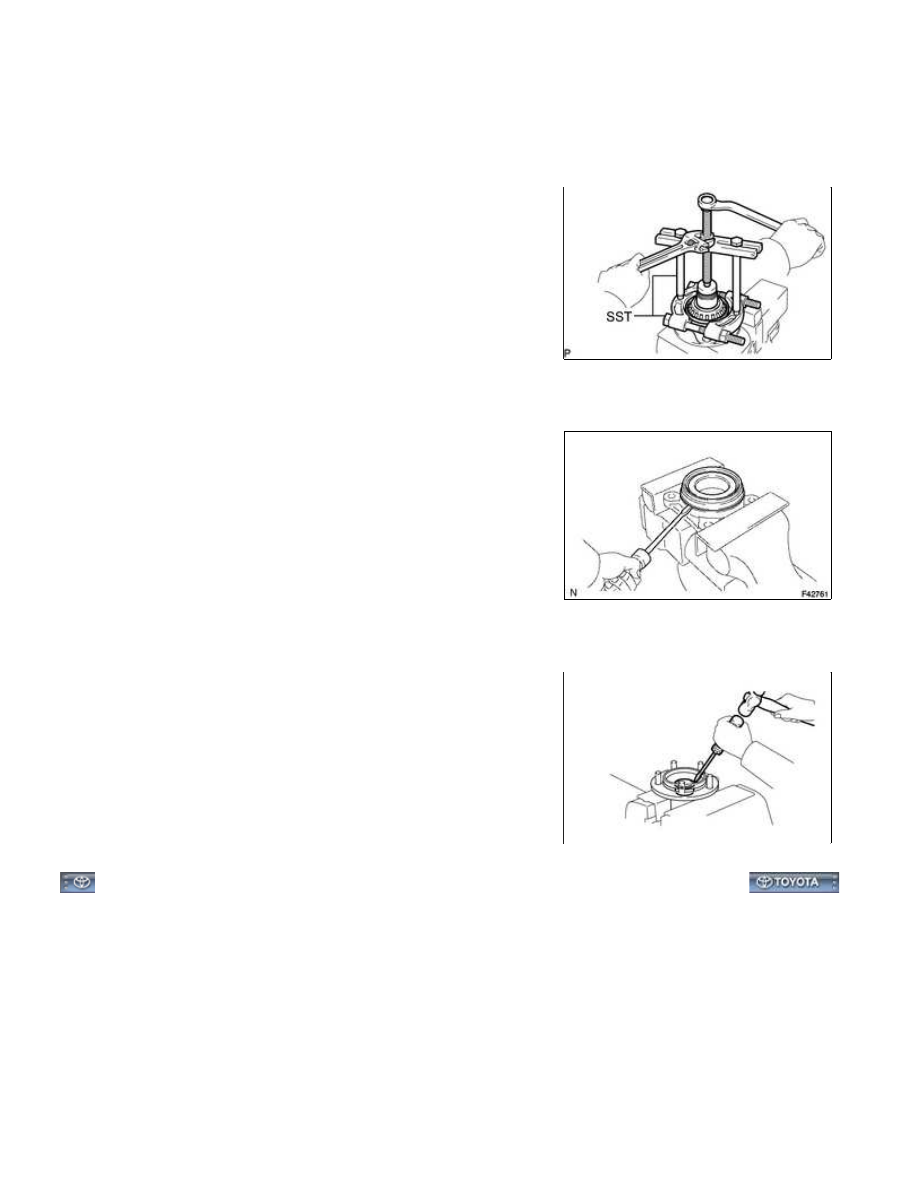

3. REMOVE FRONT AXLE HUB OIL SEAL

(a) Using a screwdriver, pry the oil seal.

4. REMOVE PLUG (for 2WD)

(a) Using a screwdriver and hammer, remove the plug.

AXLE: FRONT AXLE HUB: DISASSEMBLY; 2015 MY Tundra [08/2...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000016X802RX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AXLE: FRONT AXLE HUB: REASSEMBLY; 2015 MY Tundra [08/2014 -        ]

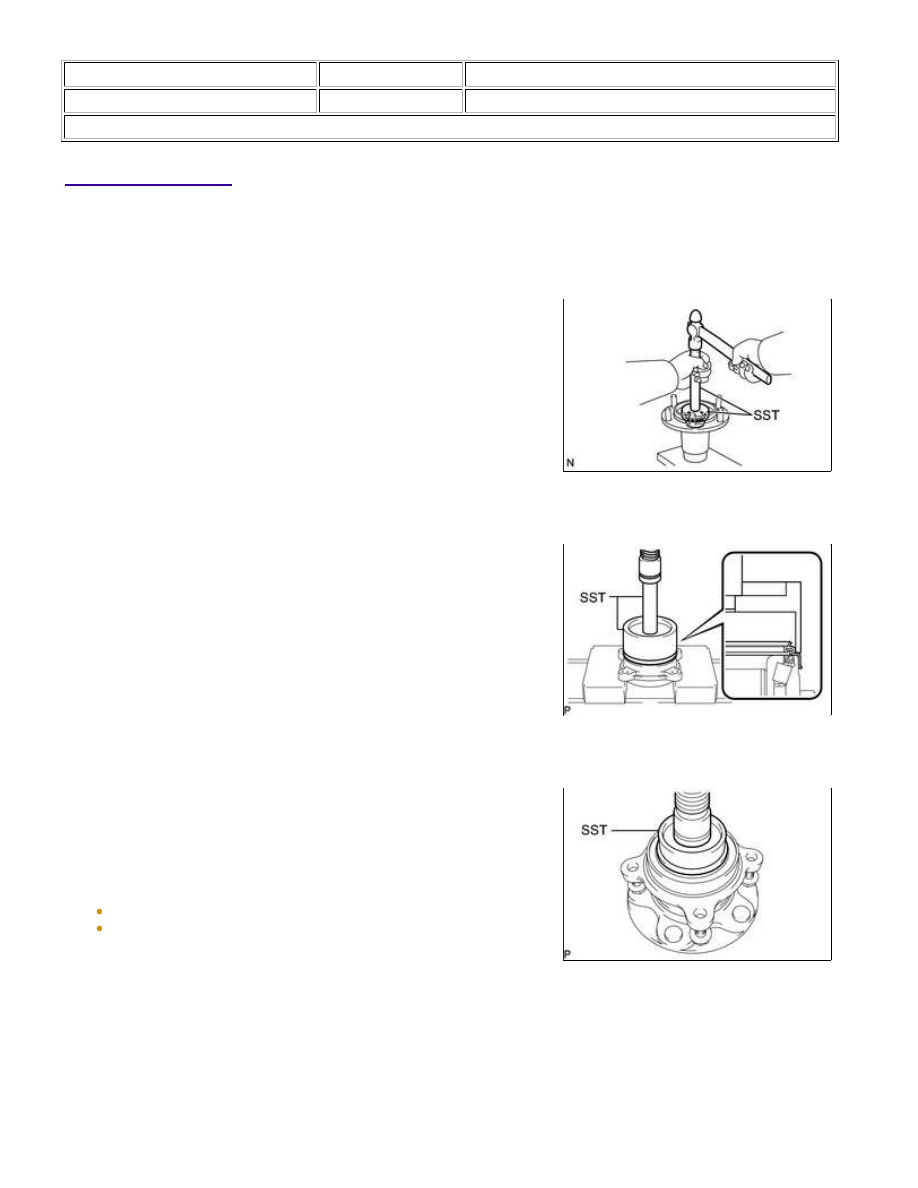

REASSEMBLY

NOTICE:

Do not allow foreign matter, etc. to contact the ABS rotor bearing.

1. INSTALL PLUG (for 2WD)

(a) Using the SST and a hammer, install a new plug.

SST: 09950-60010

09951-00450

SST: 09950-70010

09951-07100

2. INSTALL FRONT AXLE HUB OIL SEAL

(a) Using SST and a press, press in a new oil seal.

SST: 09608-36010

SST: 09950-70010

09951-07100

NOTICE:

Do not damage the oil seal.

3. INSTALL FRONT AXLE WITH ABS ROTOR BEARING ASSEMBLY

(a) Using SST and a press, press in a new bearing.

SST: 09608-32010

NOTICE:

Insert 4 bolts into the bearing before installing the axle hub.
Make sure to securely fit the bearing to the axle hub.

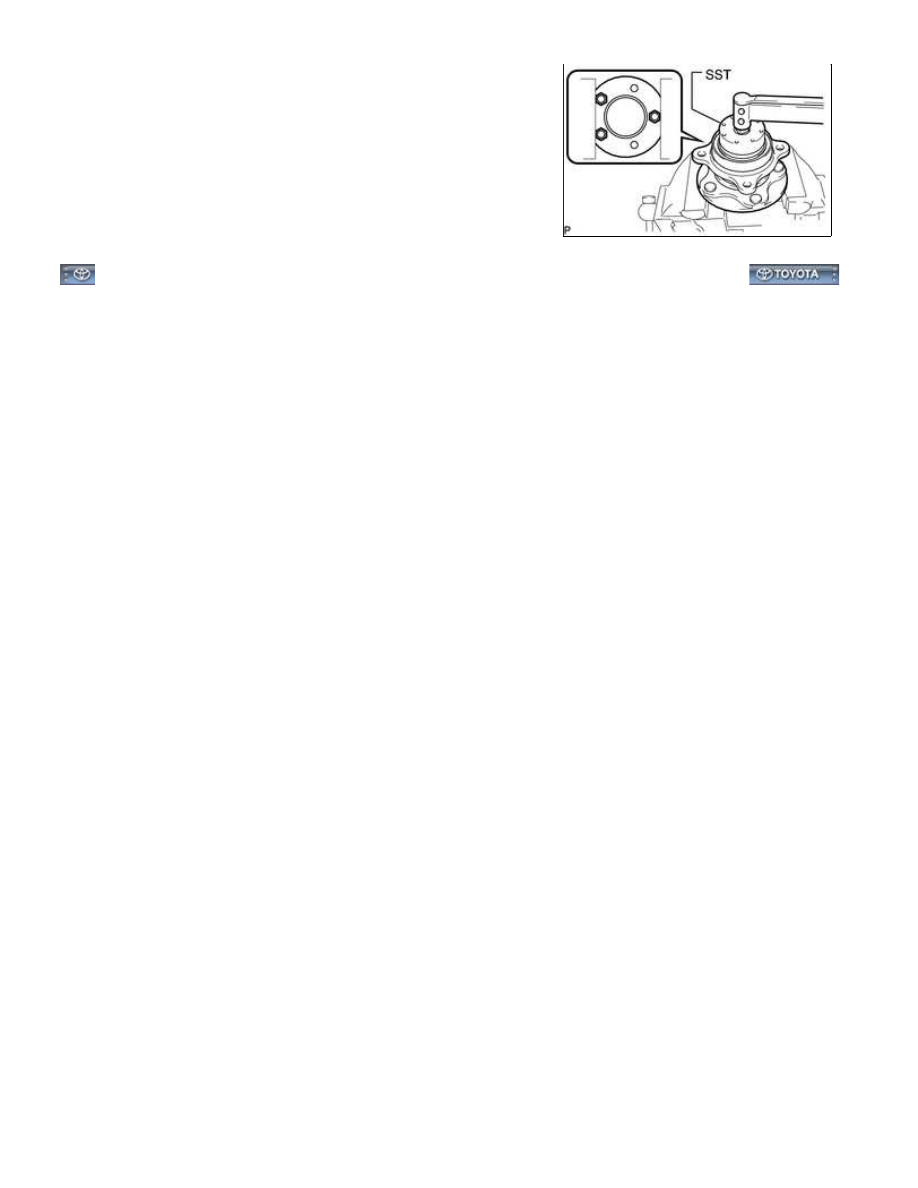

4. INSTALL FRONT WHEEL ADJUSTING NUT (for 2WD)

AXLE: FRONT AXLE HUB: REASSEMBLY; 2015 MY Tundra [08/20...

(a) Using SST, install a new adjusting nut.

SST: 09602-60010

Torque:

382 N·m {3895 kgf·cm, 282ft·lbf}

AXLE: FRONT AXLE HUB: REASSEMBLY; 2015 MY Tundra [08/20...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000016X403XX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AXLE: FRONT AXLE HUB: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

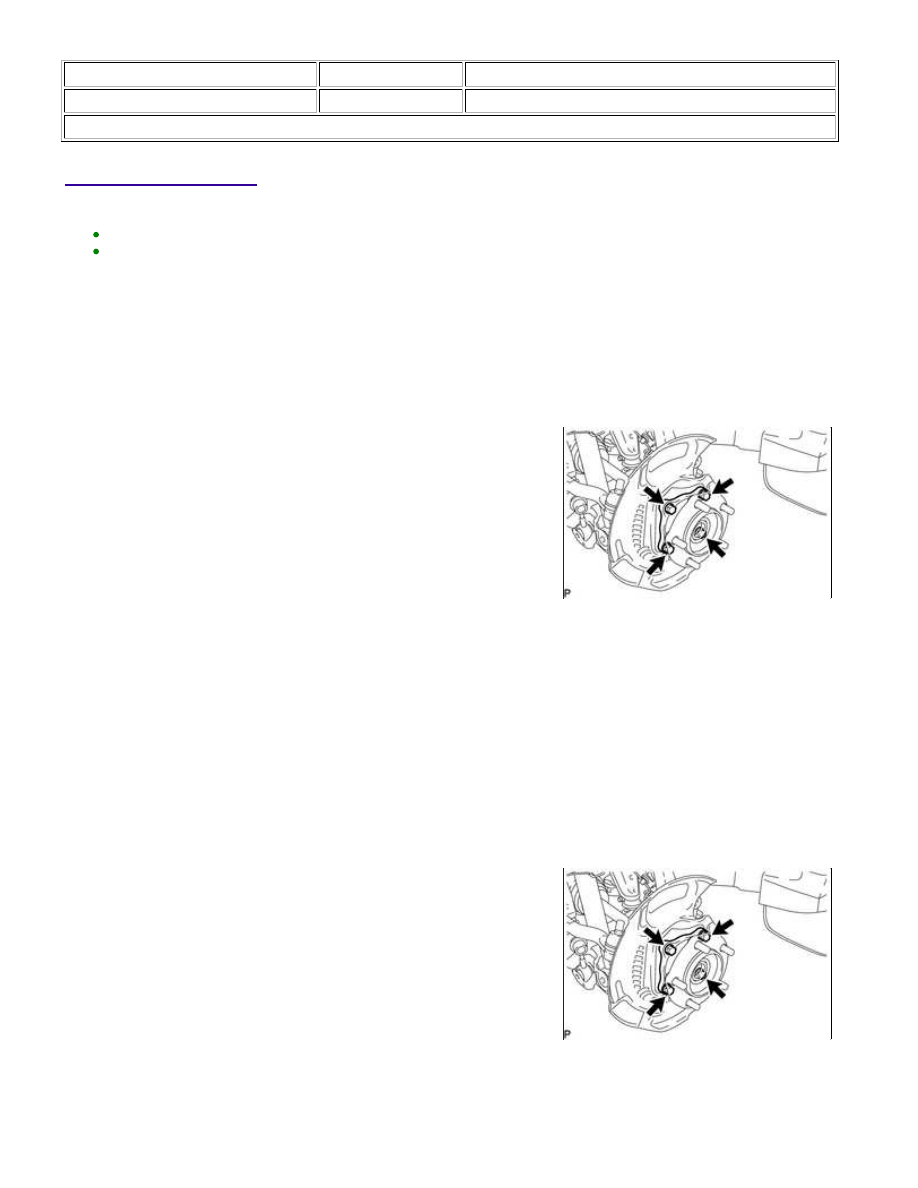

INSTALLATION

HINT:

Use the same procedures for the LH side and RH side.
The procedures listed below are for the LH side.

1. INSTALL FRONT AXLE HUB SUB-ASSEMBLY LH (for 2WD)

(a) Apply MP grease to a new O-ring.

(b) Install the O-ring to the axle hub.

NOTICE:

Do not damage the O-ring.

(c) Install the dust cover and axle hub to the steering knuckle with

the 4 bolts.

Torque:

99 N·m {1010 kgf·cm, 73ft·lbf}

2. INSTALL FRONT AXLE HUB SUB-ASSEMBLY LH (for 4WD)

(a) Apply MP grease to a new O-ring.

(b) Install the O-ring to the axle hub.

NOTICE:

Do not damage the O-ring.

(c) Connect the front drive shaft to the front axle hub.

NOTICE:

Be careful not to damage the front drive shaft boot.

(d) Install the dust cover and axle hub to the steering knuckle with

the 4 bolts.

Torque:

99 N·m {1010 kgf·cm, 73ft·lbf}

3. INSTALL FRONT AXLE HUB NUT LH (for 4WD)

(a) Clean the threaded parts on the drive shaft and axle hub nut using a non-residue solvent.

AXLE: FRONT AXLE HUB: INSTALLATION; 2015 MY Tundra [08/...
