Title: AXLE: FRONT AXLE HUB: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

HINT:

Use the same procedures for the LH side and RH side.
The procedures listed below are for the LH side.

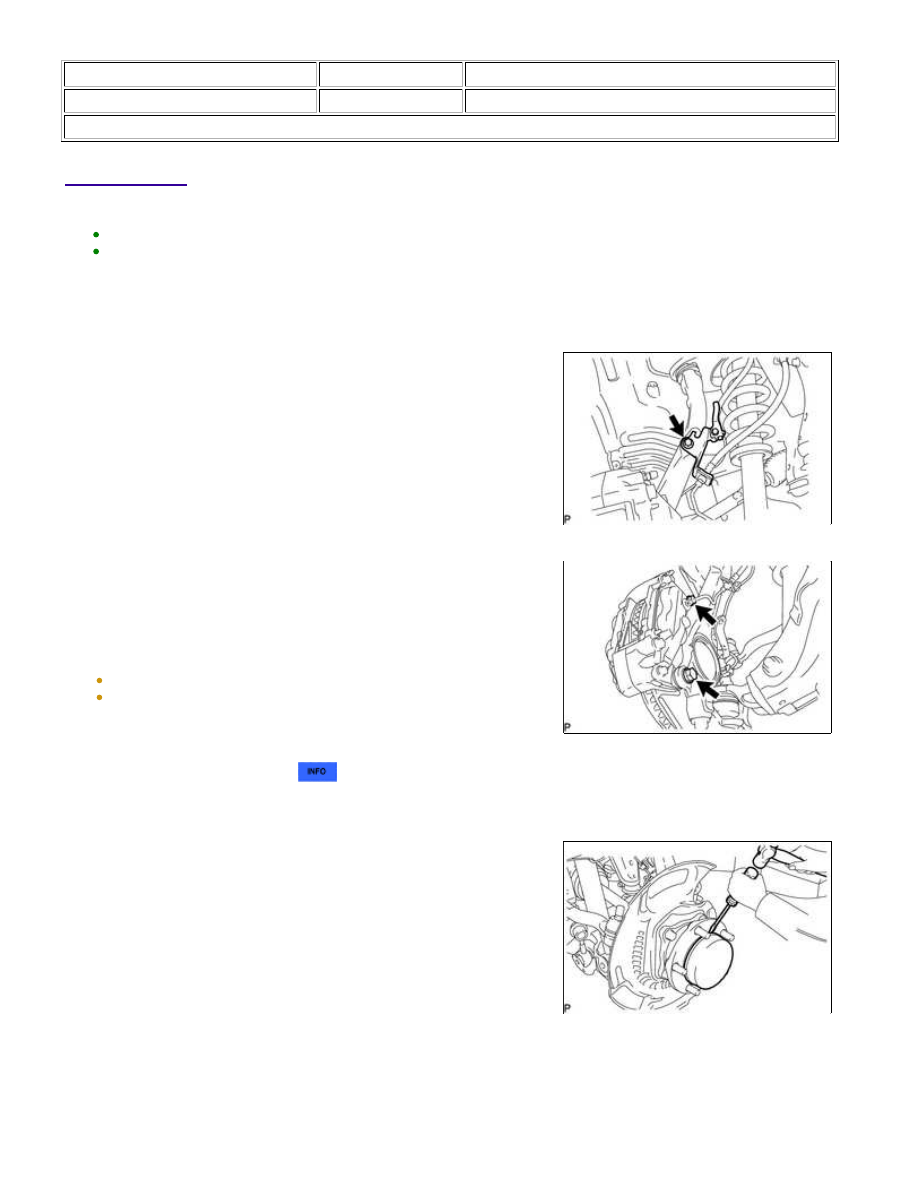

1. REMOVE FRONT WHEEL

2. DISCONNECT FRONT DISC BRAKE CALIPER ASSEMBLY LH

(a) Remove the bolt and disconnect the brake tube bracket from the

steering knuckle.

(b) Remove the 2 bolts and disconnect the disc brake caliper from

the steering knuckle.

NOTICE:

Do not disconnect the flexible hose from the disc brake caliper.
Do not twist or bend the flexible hose.

3. REMOVE FRONT DISC LH

4. REMOVE FRONT AXLE HUB GREASE CAP LH (for 4WD)

(a) Using a screwdriver and hammer, remove the axle hub grease

cap.

NOTICE:

Do not damage the axle hub.

5. REMOVE FRONT AXLE HUB NUT LH (for 4WD)

AXLE: FRONT AXLE HUB: REMOVAL; 2015 MY Tundra [08/2014 -   ...

(a) Remove the cotter pin and adjusting lock cap.

(b) Using a 39 mm socket wrench, remove the axle hub nut.

6. REMOVE FRONT AXLE HUB SUB-ASSEMBLY LH (for 2WD)

(a) Remove the 4 bolts.

(b) Remove the axle hub and dust cover from the steering knuckle.

(c) Remove the O-ring from the axle hub.

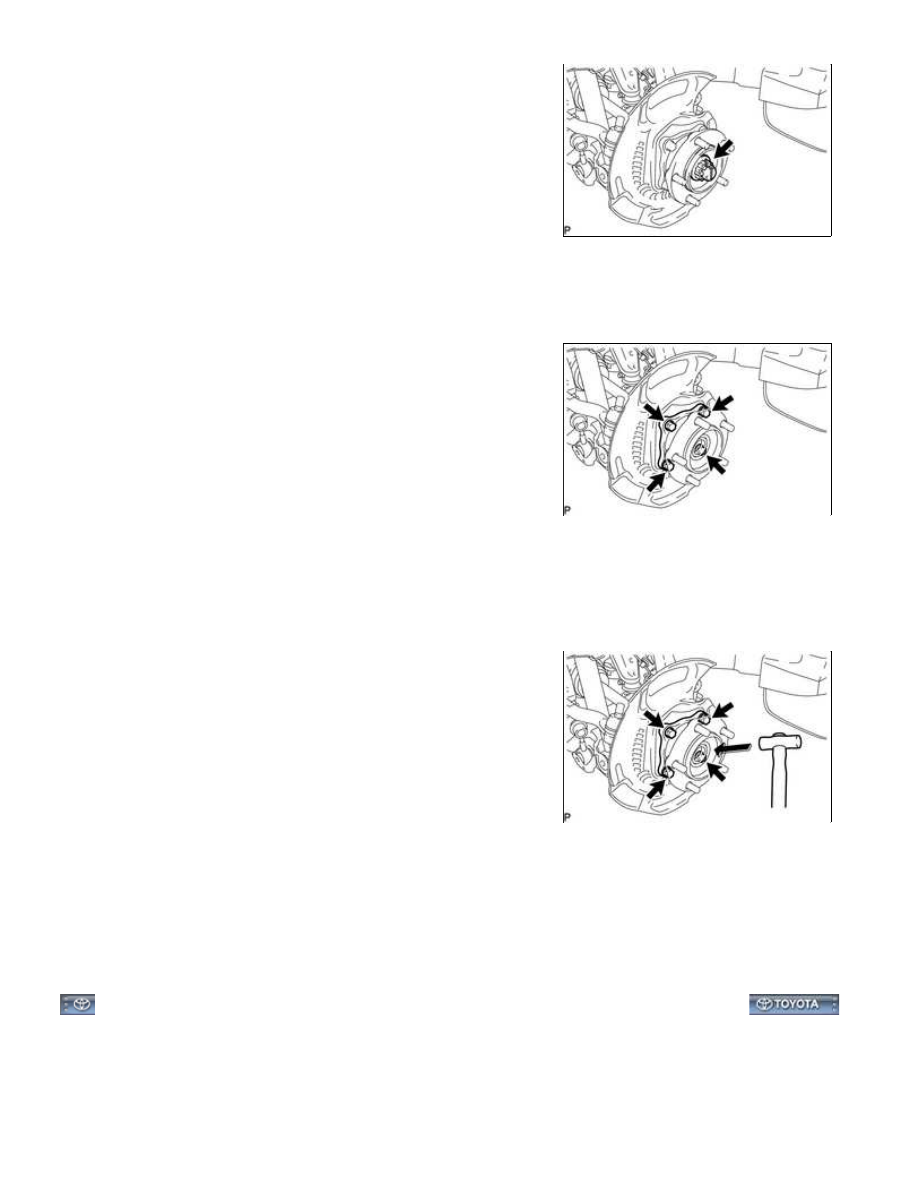

7. REMOVE FRONT AXLE HUB SUB-ASSEMBLY LH (for 4WD)

(a) Remove the 4 bolts.

(b) Using a plastic-faced hammer, tap out the front drive shaft from the front axle hub.

NOTICE:

Be careful not to damage the drive shaft boot.

(c) Remove the axle hub and dust cover from the steering knuckle.

(d) Remove the O-ring from the axle hub.

AXLE: FRONT AXLE HUB: REMOVAL; 2015 MY Tundra [08/2014 -   ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000016X702RX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AXLE: FRONT AXLE HUB: DISASSEMBLY; 2015 MY Tundra [08/2014 -        ]

DISASSEMBLY

NOTICE:

Do not allow foreign matter, etc. to contact the ABS rotor bearing.

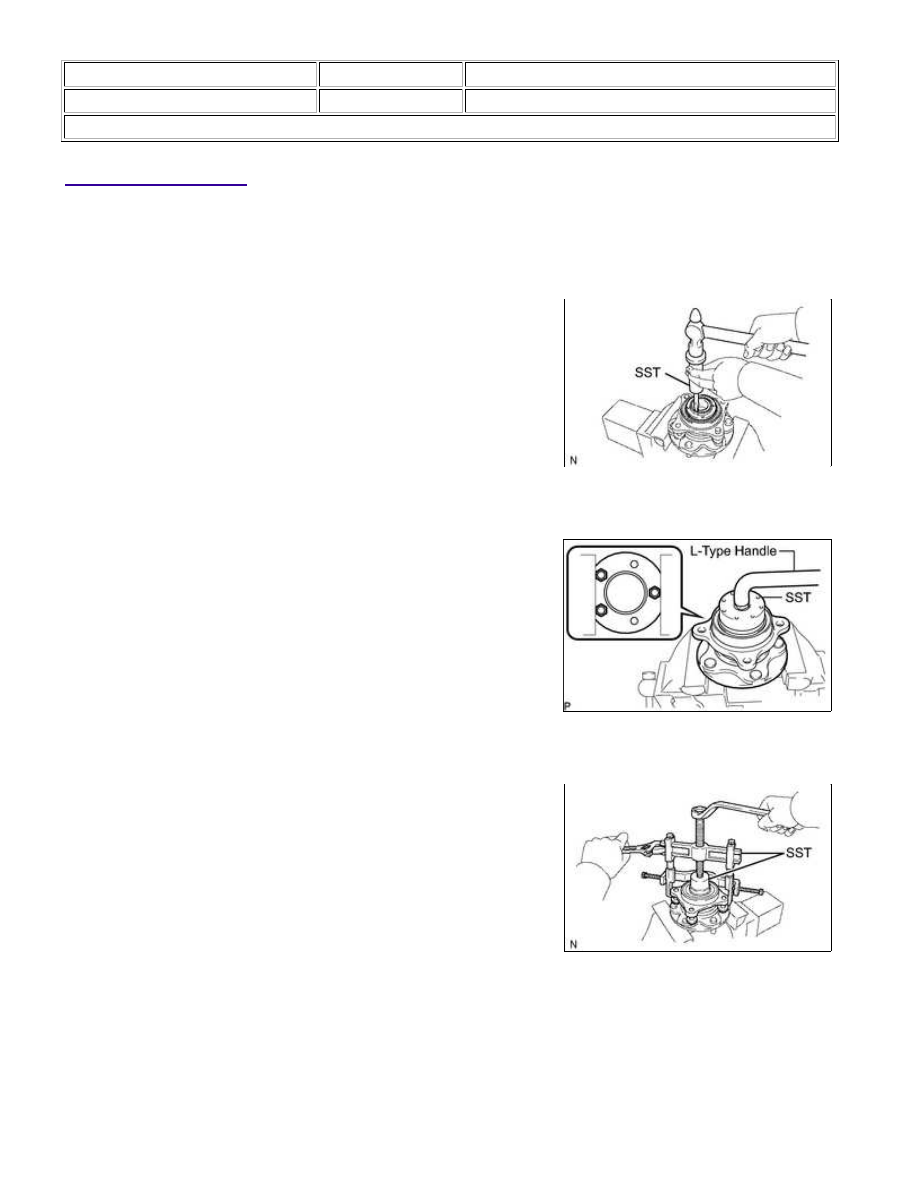

1. REMOVE FRONT WHEEL ADJUSTING NUT (for 2WD)

SST: 09930-00010

(b) Install a nut to the front axle hub, and fix it in a vise.

(c) Using SST and the L-type handle, remove the front wheel

adjusting nut.

SST: 09602-60010

2. REMOVE FRONT AXLE WITH ABS ROTOR BEARING ASSEMBLY

(a) Gently fix the front axle hub in a vise.

NOTICE:

SST: 09950-40011

09951-04020

09952-04010

09953-04020

09954-04010
