Toyota Tundra (2015 year). Manual - part 776

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000000O9L079X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60F AUTOMATIC TRANSMISSION: VALVE BODY ASSEMBLY: DISASSEMBLY; 2015 MY Tundra [08/2014

-        ]

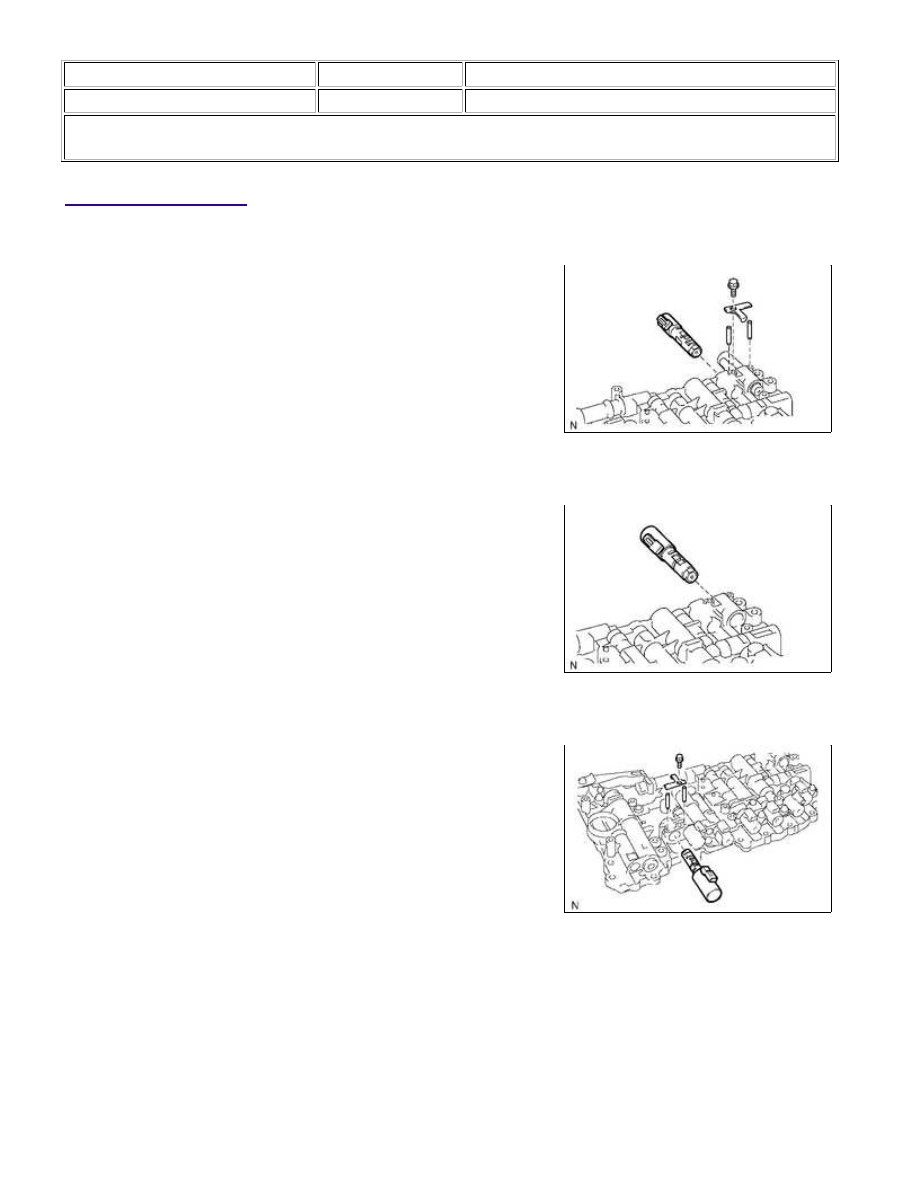

DISASSEMBLY

1. REMOVE SHIFT SOLENOID VALVE SL2

(a) Remove the bolt, lock plate and 2 straight pins.

(b) Remove the shift solenoid valve.

2. REMOVE SHIFT SOLENOID VALVE SLU

3. REMOVE SHIFT SOLENOID VALVE SLT

(a) Remove the bolt, lock plate and 2 straight pins.

(b) Remove the shift solenoid valve.

AB60F AUTOMATIC TRANSMISSION: VALVE BODY ASSEMBLY:...

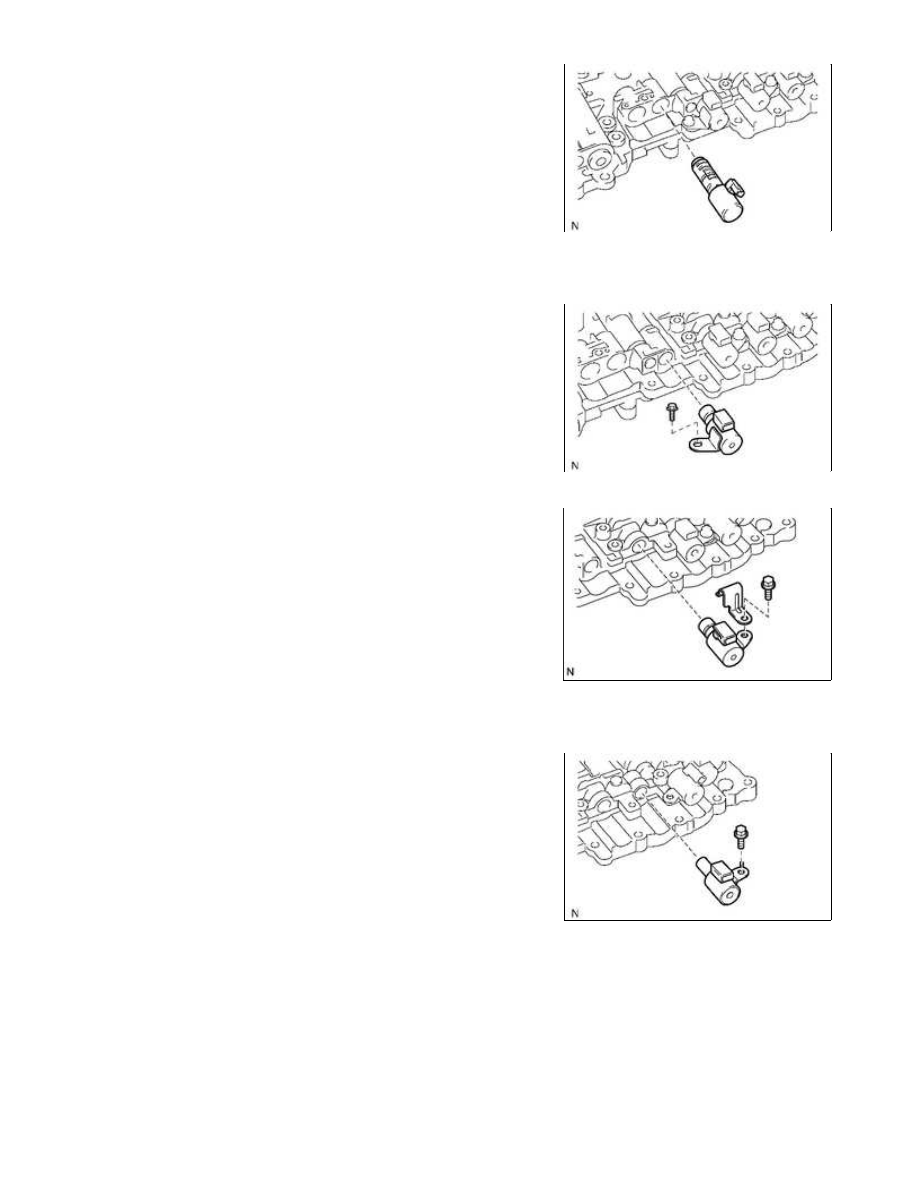

4. REMOVE SHIFT SOLENOID VALVE SL1

5. REMOVE SHIFT SOLENOID VALVE SR

(a) Remove the bolt and shift solenoid valve.

6. REMOVE SHIFT SOLENOID VALVE S1

(a) Remove the bolt, valve body wire harness clamp and shift

solenoid valve.

7. REMOVE SHIFT SOLENOID VALVE S4

(a) Remove the bolt and shift solenoid valve.

AB60F AUTOMATIC TRANSMISSION: VALVE BODY ASSEMBLY:...

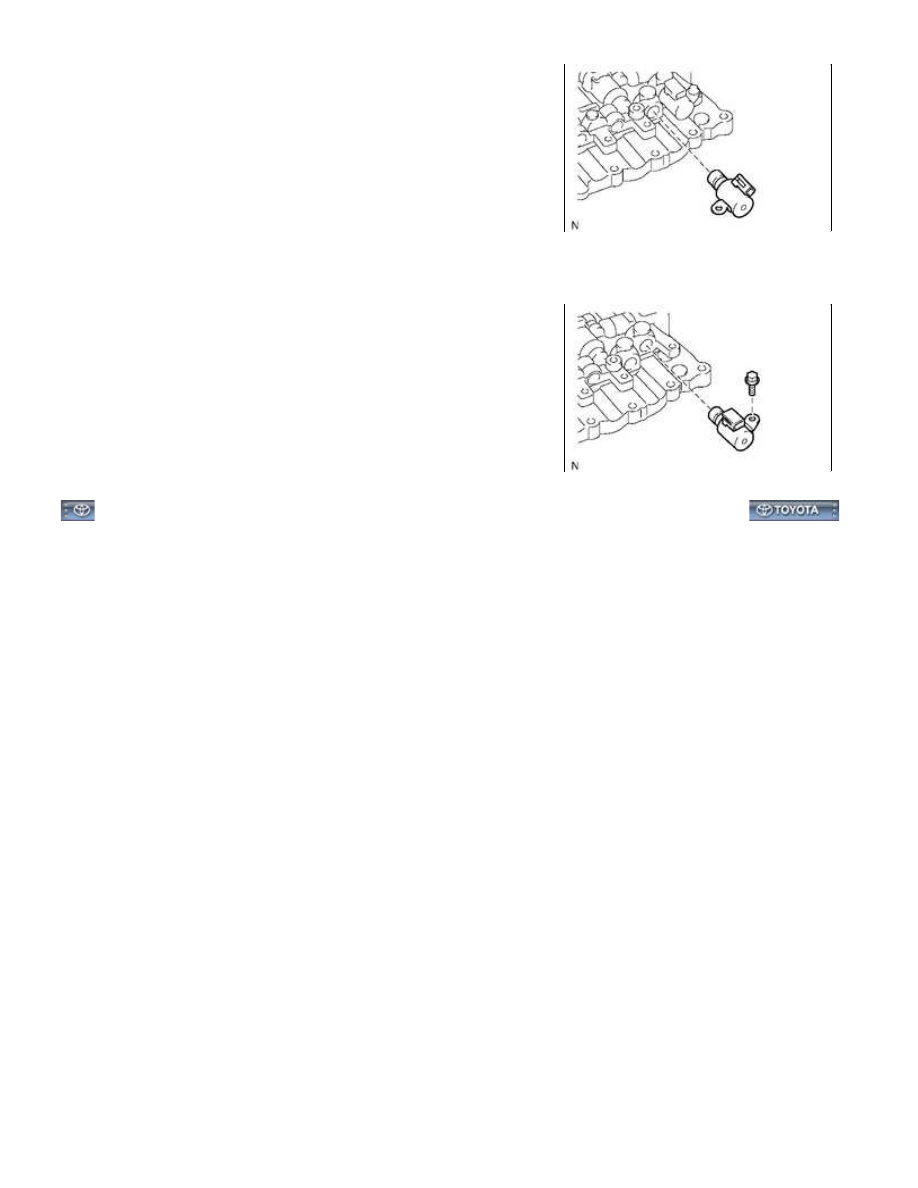

8. REMOVE SHIFT SOLENOID VALVE S2

9. REMOVE SHIFT SOLENOID VALVE S3

(a) Remove the bolt and shift solenoid valve.

AB60F AUTOMATIC TRANSMISSION: VALVE BODY ASSEMBLY:...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000000ODH05TX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60F AUTOMATIC TRANSMISSION: VALVE BODY ASSEMBLY: INSPECTION; 2015 MY Tundra [08/2014 -

       ]

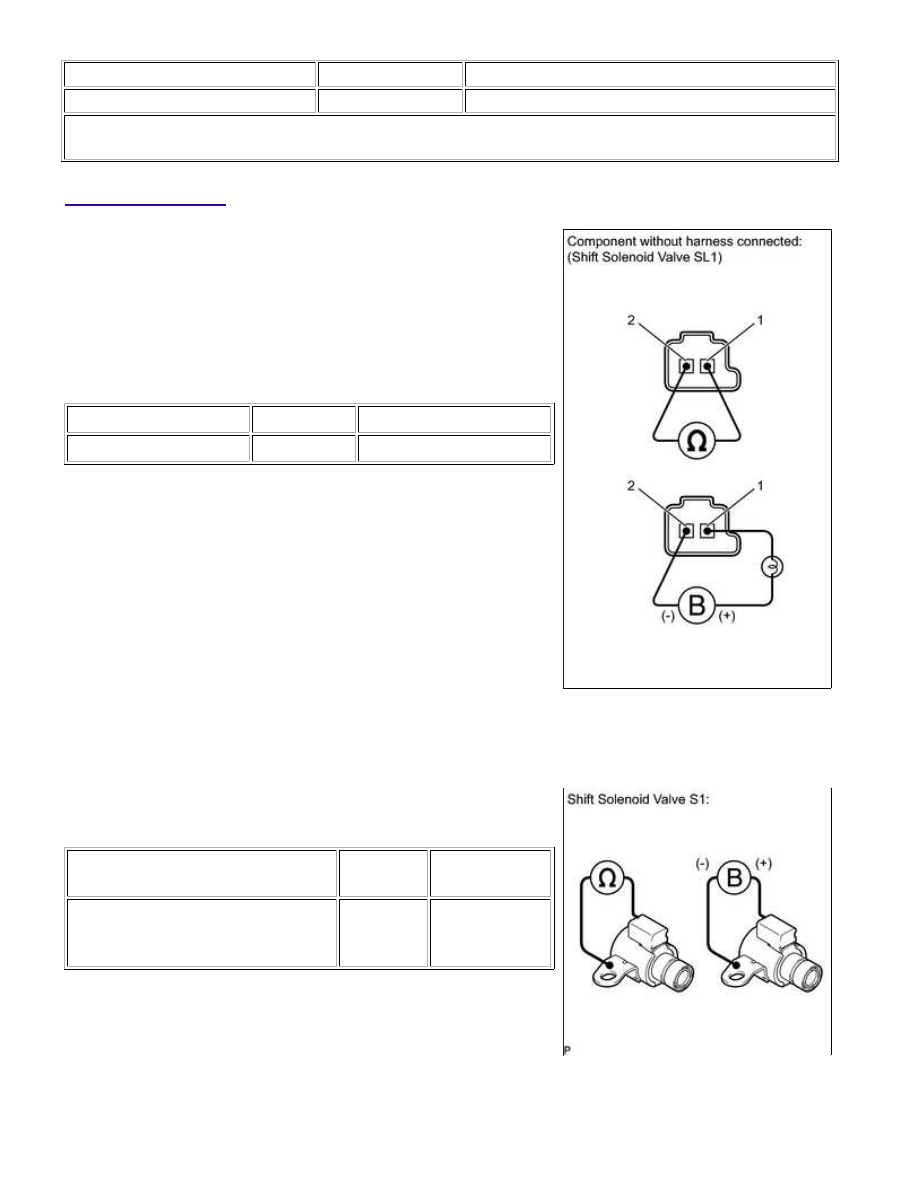

INSPECTION

1. INSPECT SHIFT SOLENOID VALVE SL1

(a) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 - 2

20°C (68°F)

5.0 to 5.6 Ω

(b) Connect the battery's positive (+) lead with a 21 W bulb to

operating noise.

OK:

Valve moves and makes operating noise.

If the result is not as specified, replace the solenoid valve.

2. INSPECT SHIFT SOLENOID VALVE S1

(a) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED

CONDITION

Shift solenoid valve S1 connector

terminal - Shift solenoid valve S1

body

20°C

(68°F)

11 to 15 Ω

solenoid valve body. Then check that the valve moves and

makes an operating noise.

OK:

Valve moves and makes operating noise.

AB60F AUTOMATIC TRANSMISSION: VALVE BODY ASSEMBLY:...
