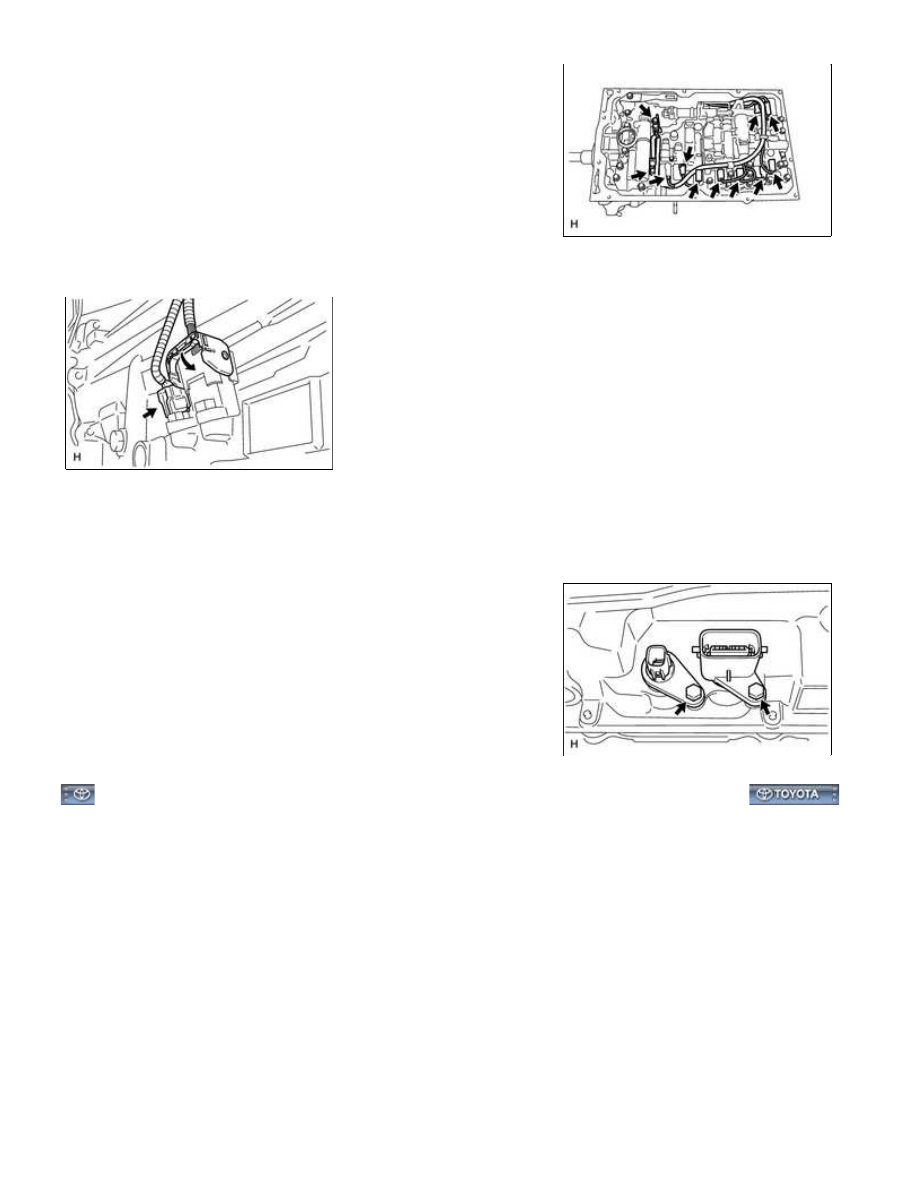

4. DISCONNECT TRANSMISSION WIRE

(a) Remove the 2 bolts and 2 temperature sensor clamps.

(b) Disconnect the 2 ATF temperature sensors.

(c) Disconnect the 9 connectors from the solenoid valves.

5. REMOVE TRANSMISSION WIRE

(a) Disconnect the 2 wire connectors.

HINT:

Detach the claw, press down the lever, and then disconnect the transmission wire connector.

(b) Remove the 2 bolts and pull out the 2 transmission wires.

AB60F AUTOMATIC TRANSMISSION: TRANSMISSION WIRE: ...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM0000013FS04WX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60F AUTOMATIC TRANSMISSION: TRANSMISSION WIRE: INSPECTION; 2015 MY Tundra [08/2014 -

       ]

INSPECTION

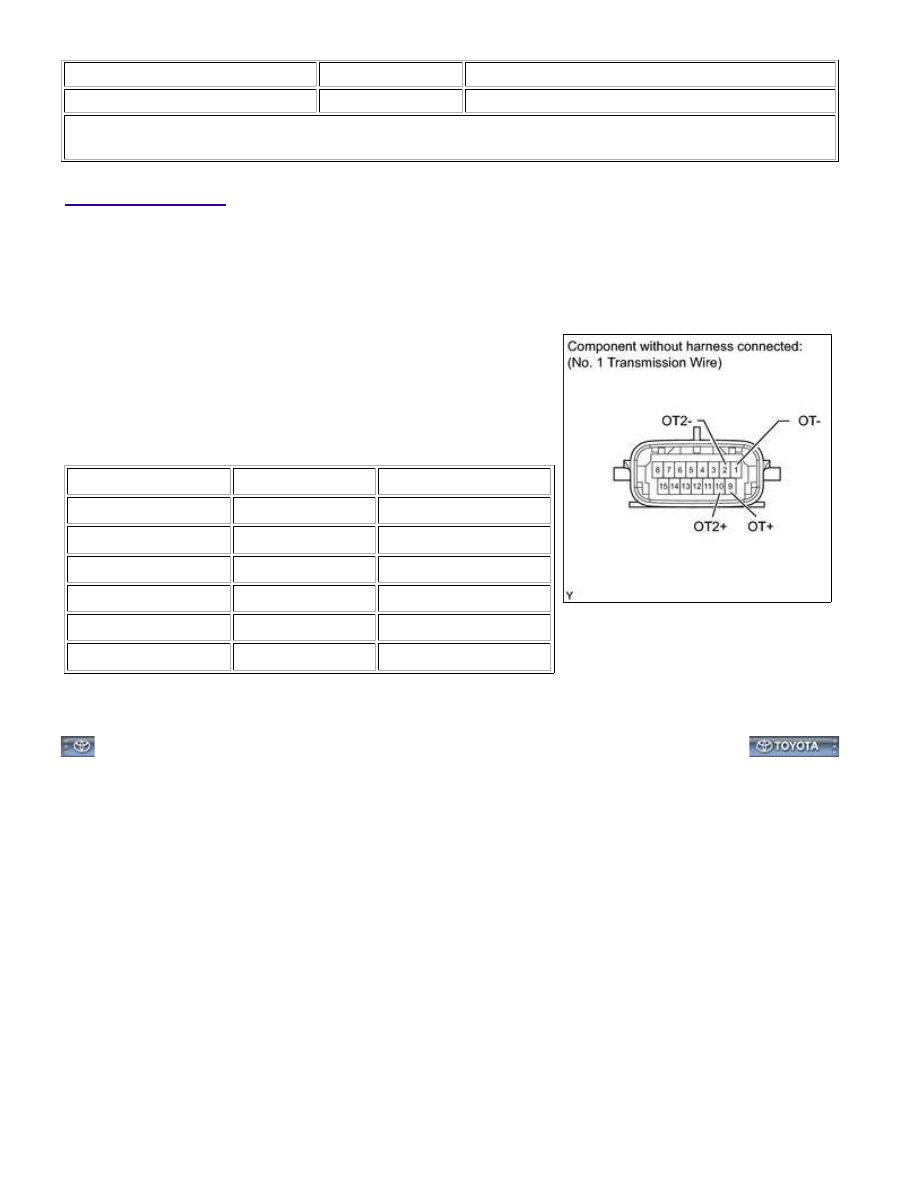

1. INSPECT TRANSMISSION WIRE (ATF TEMPERATURE

SENSOR)

(a) Measure the resistance according to the value(s) in the table

below.

HINT:

Standard resistance:

TESTER CONNECTION

ATF TEMPERATURE

SPECIFIED CONDITION

1 (OT-) - 9 (OT+)

10°C (50°F)

5 to 8 kΩ

1 (OT-) - 9 (OT+)

25°C (77°F)

2.5 to 4.5 kΩ

1 (OT-) - 9 (OT+)

110°C (230°F)

0.22 to 0.28 kΩ

2 (OT2-) - 10 (OT2+)

10°C (50°F)

5 to 8 kΩ

2 (OT2-) - 10 (OT2+)

25°C (77°F)

2.5 to 4.5 kΩ

2 (OT2-) - 10 (OT2+)

110°C (230°F)

0.22 to 0.28 kΩ

If the result is not as specified, replace the transmission wire.

AB60F AUTOMATIC TRANSMISSION: TRANSMISSION WIRE: I...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000013BZ063X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60F AUTOMATIC TRANSMISSION: TRANSMISSION WIRE: INSTALLATION; 2015 MY Tundra [08/2014 -

       ]

INSTALLATION

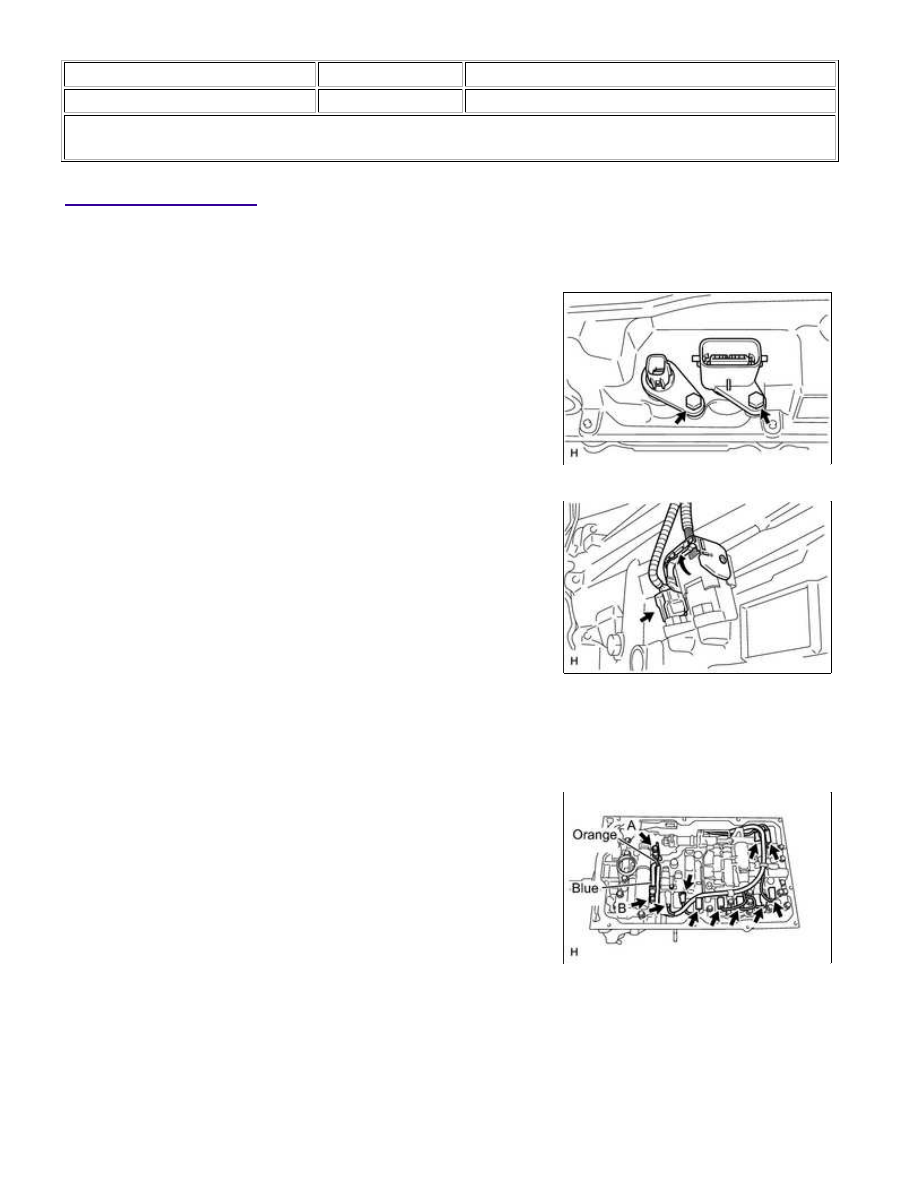

1. INSTALL TRANSMISSION WIRE

Torque:

5.4 N·m {55 kgf·cm, 48in·lbf}

(c) Connect the 2 transmission wire connectors.

HINT:

2. CONNECT TRANSMISSION WIRE

(a) Connect the 9 connectors to the solenoid valves.

(b) Connect the 2 ATF temperature sensors with the 2 clamps and 2

bolts.

Torque:

for bolt A -

10 N·m {102 kgf·cm, 7ft·lbf}

for bolt B -

11 N·m {112 kgf·cm, 8ft·lbf}

HINT:

Each bolt length is indicated below.

12 mm (0.472 in.) for bolt A

36 mm (1.41 in.) for bolt B

AB60F AUTOMATIC TRANSMISSION: TRANSMISSION WIRE: I...

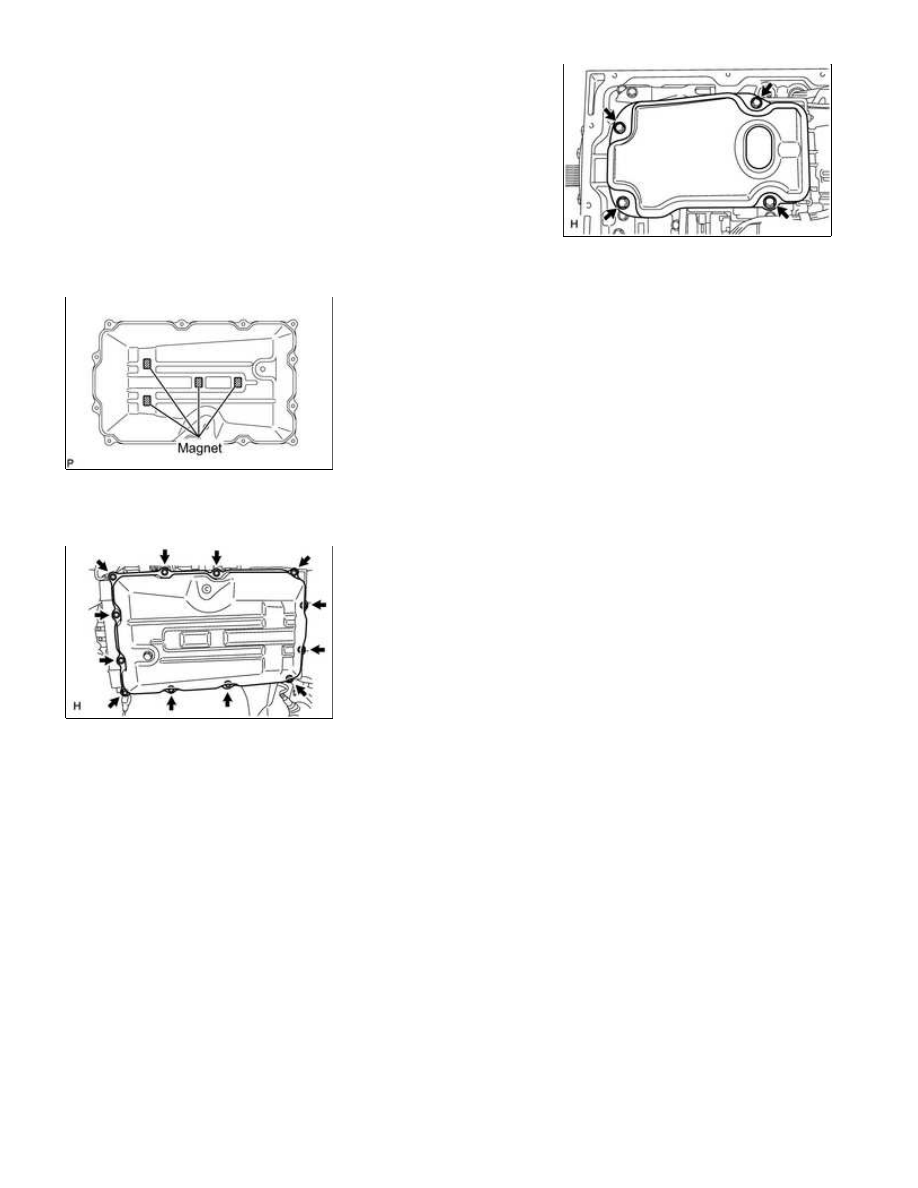

3. INSTALL VALVE BODY OIL STRAINER ASSEMBLY

(a) Coat a new O-ring with ATF and install it to the oil strainer.

(b) Install the oil strainer with the 4 bolts.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

4. INSTALL AUTOMATIC TRANSMISSION OIL PAN SUB-ASSEMBLY

(a) Install the 4 transmission oil cleaner magnets to the oil pan.

(b) Install a new gasket and the oil pan with the 12 bolts.

Torque:

7.4 N·m {75 kgf·cm, 65in·lbf}
