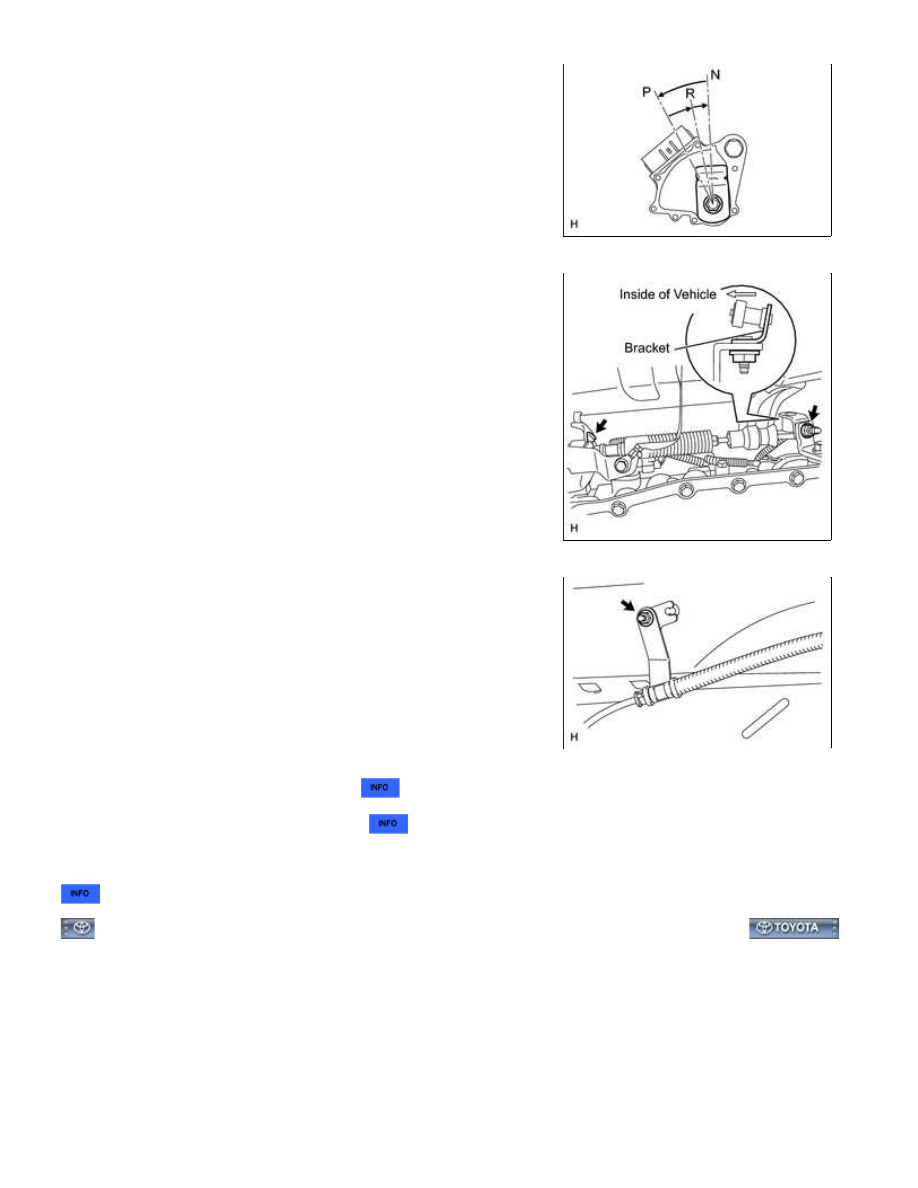

(e) Turn the control shaft lever counterclockwise until it stops, and

then turn it clockwise 2 notches to set it to the N position.

(f) Connect the control cable with a new clip and the nut.

Torque:

13 N·m {133 kgf·cm, 10ft·lbf}

NOTICE:

When connecting the cable to the transmission control shaft

Torque:

5.4 N·m {55 kgf·cm, 48in·lbf}

2. ADJUST SHIFT LEVER POSITION

3. INSPECT SHIFT LEVER POSITION

4. INSTALL CONSOLE BOX ASSEMBLY

AB60F AUTOMATIC TRANSMISSION: TRANSMISSION CONTRO...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002BKW047X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60F AUTOMATIC TRANSMISSION: TRANSMISSION WIRE: COMPONENTS; 2015 MY Tundra [08/2014 -

       ]

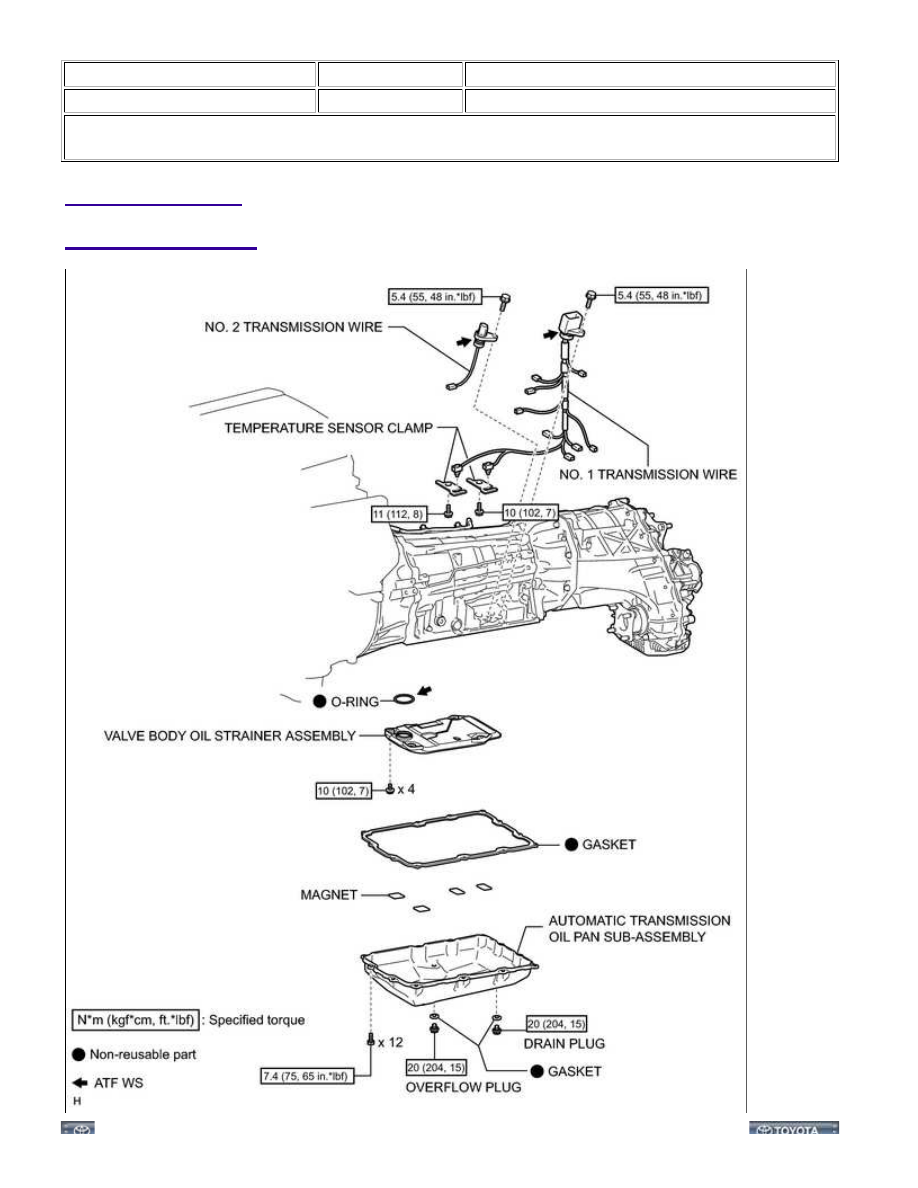

COMPONENTS

ILLUSTRATION

AB60F AUTOMATIC TRANSMISSION: TRANSMISSION WIRE: ...

AB60F AUTOMATIC TRANSMISSION: TRANSMISSION WIRE: ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000013C105IX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60F AUTOMATIC TRANSMISSION: TRANSMISSION WIRE: REMOVAL; 2015 MY Tundra [08/2014 -

       ]

REMOVAL

1. DRAIN AUTOMATIC TRANSMISSION FLUID

(a) Remove the drain plug and gasket, and drain the ATF.

(b) Install a new gasket and the drain plug.

Torque:

20 N·m {204 kgf·cm, 15ft·lbf}

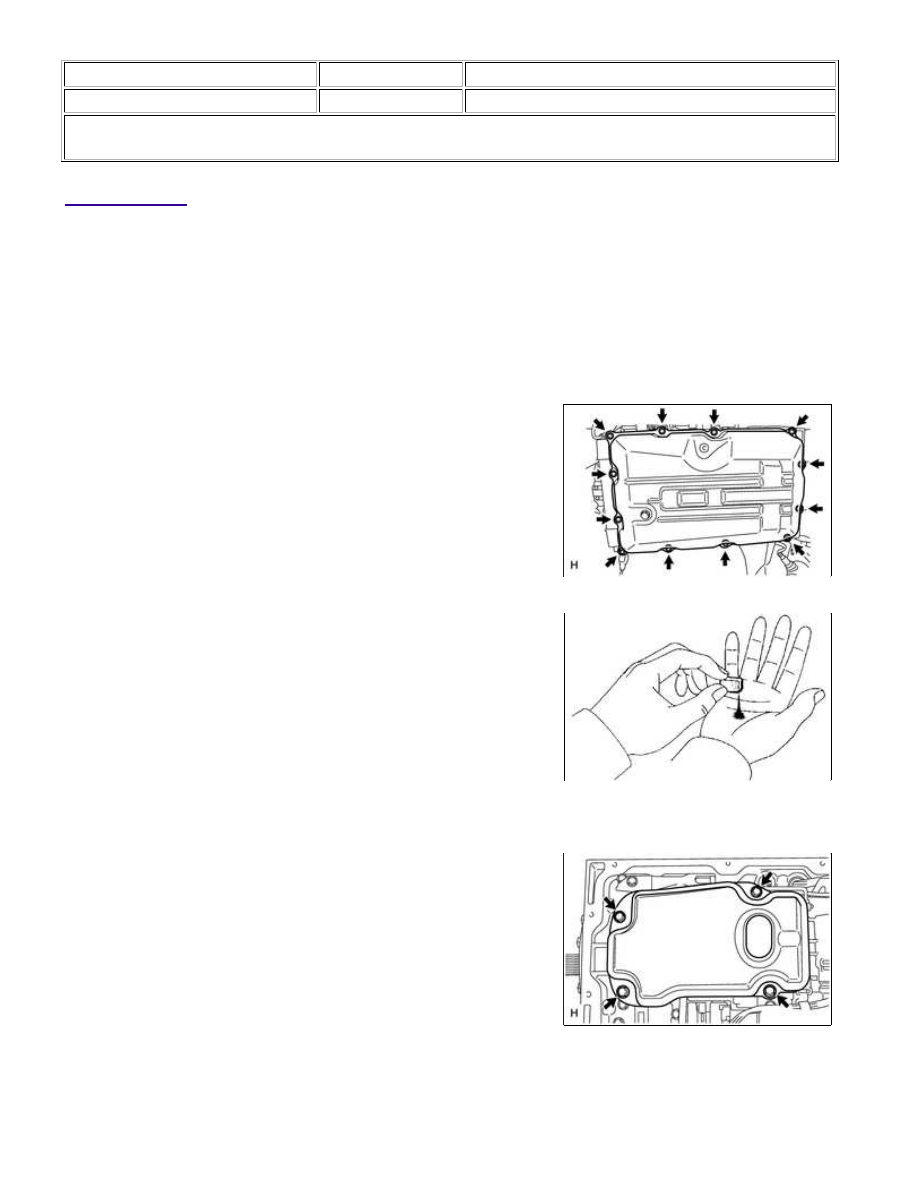

2. REMOVE AUTOMATIC TRANSMISSION OIL PAN SUB-ASSEMBLY

(a) Remove the 12 bolts, oil pan and gasket from the transmission.

NOTICE:

Some fluid will remain in the oil pan. Remove all the bolts, and

carefully remove the oil pan assembly.

(b) Examine the particles in the pan.

(1) Remove the 4 magnets and use them to collect steel

particles. Carefully inspect the foreign matter and particles in

Steel (magnetic): bearing, gear and clutch plate wear

Brass (non-magnetic): bush wear

3. REMOVE VALVE BODY OIL STRAINER ASSEMBLY

(a) Remove the 4 bolts and oil strainer.

NOTICE:

AB60F AUTOMATIC TRANSMISSION: TRANSMISSION WIRE: ...
