Toyota Tundra (2015 year). Manual - part 725

Related DTCs

P2759: Shift solenoid valve SLU/Range check

Required sensors/Components

Shift solenoid valve SLU

Duration

1 second

MIL operation

Immediately

TYPICAL ENABLING CONDITIONS

The monitor will run whenever the following DTCs are not present

None

Ignition switch

ON

Starter

OFF

Solenoid current cut status

Not cut

Battery voltage

11 V or more

TYPICAL MALFUNCTION THRESHOLDS

Solenoid status from solenoid driver MIC

Fail

COMPONENT OPERATING RANGE

Output signal duty

Less than 100%

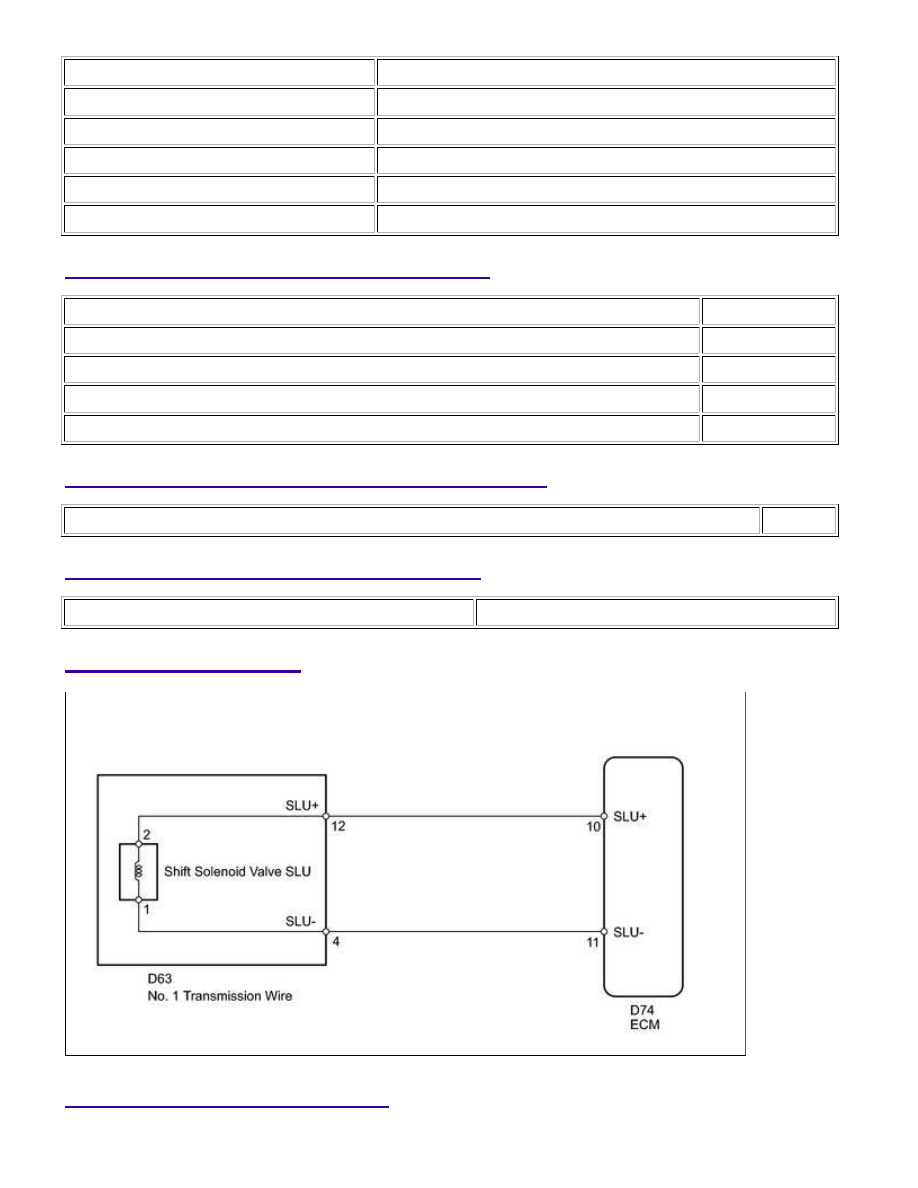

WIRING DIAGRAM

INSPECTION PROCEDURE

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

OK

NOTICE:

Perform the universal trip to clear permanent DTCs



.

PROCEDURE

1.

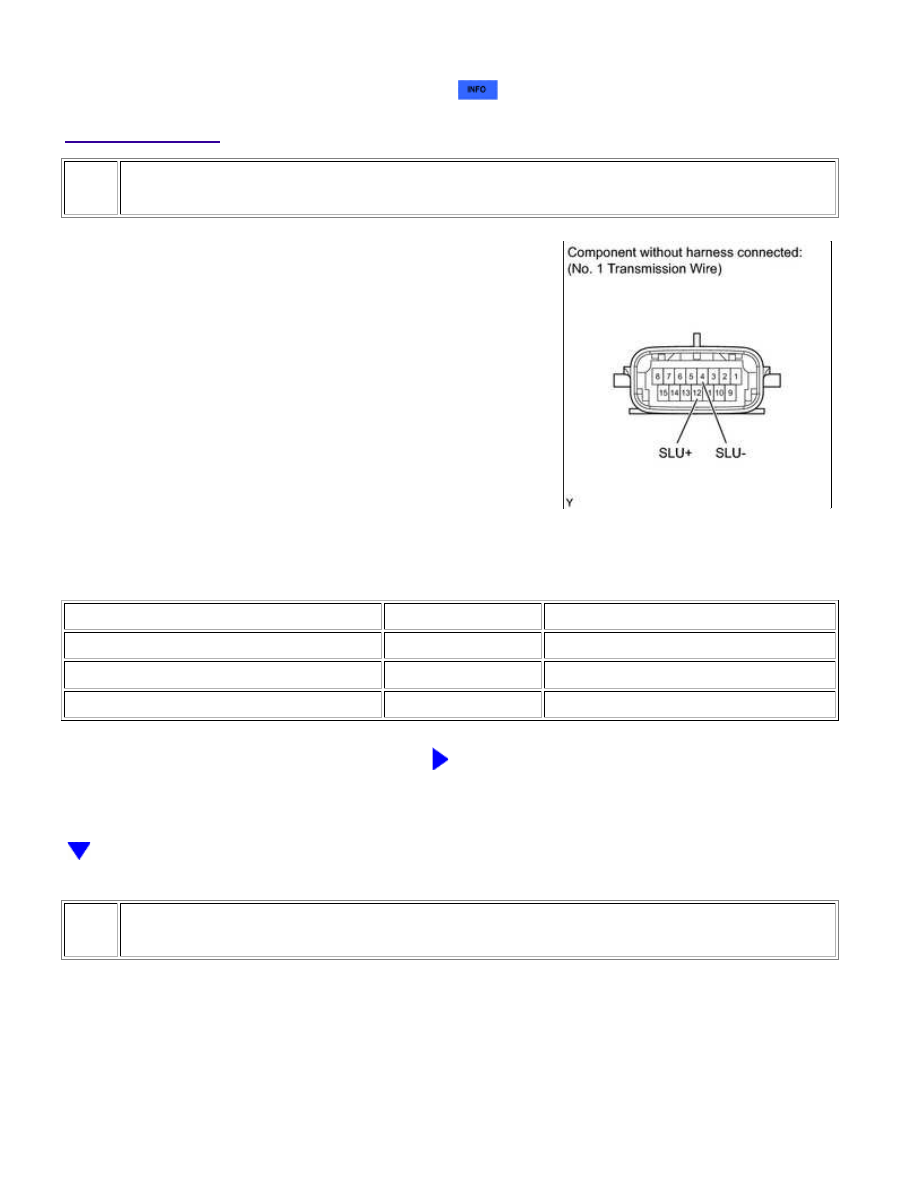

INSPECT NO. 1 TRANSMISSION WIRE (SHIFT SOLENOID VALVE SLU)

(a) Disconnect the D63 No. 1 transmission wire connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

12 (SLU+) - 4 (SLU-)

20°C (68°F)

5.0 to 5.6 Ω

12 (SLU+) - Body ground

Always

10 kΩ or higher

4 (SLU-) - Body ground

Always

10 kΩ or higher

NG

GO TO STEP 3

2.

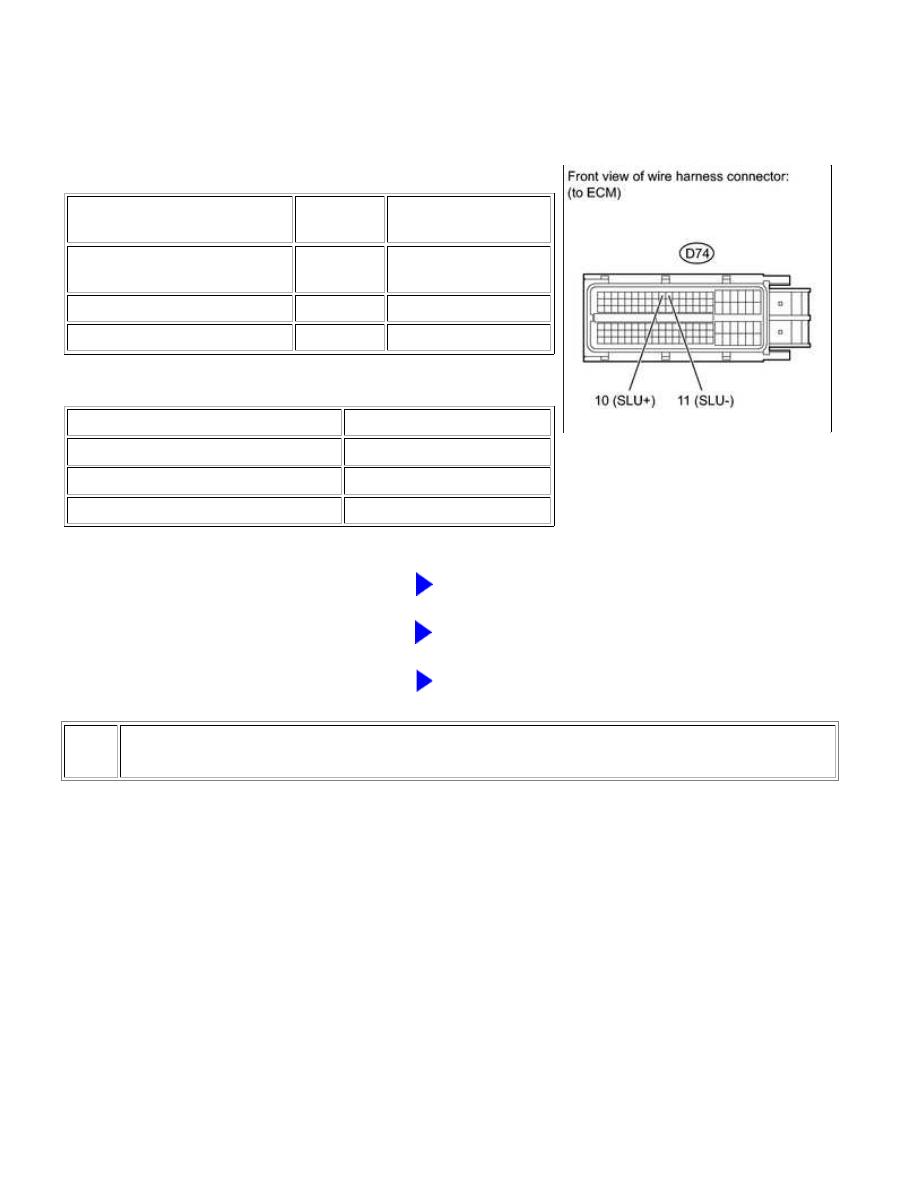

CHECK HARNESS AND CONNECTOR (NO. 1 TRANSMISSION WIRE - ECM)

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

(a) Disconnect the D74 ECM connector.

(b) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED

CONDITION

D74-10 (SLU+) - D74-11

(SLU-)

20°C

(68°F)

5.0 to 5.6 Ω

D74-10 (SLU+) - Body ground

Always

10 kΩ or higher

D74-11 (SLU-) - Body ground

Always

10 kΩ or higher

Result

RESULT

PROCEED TO

NG

A

OK (for 3UR-FE)

B

OK (for 3UR-FBE)

C

B

REPLACE ECM

C

REPLACE ECM

A

REPAIR OR REPLACE HARNESS OR CONNECTOR

3.

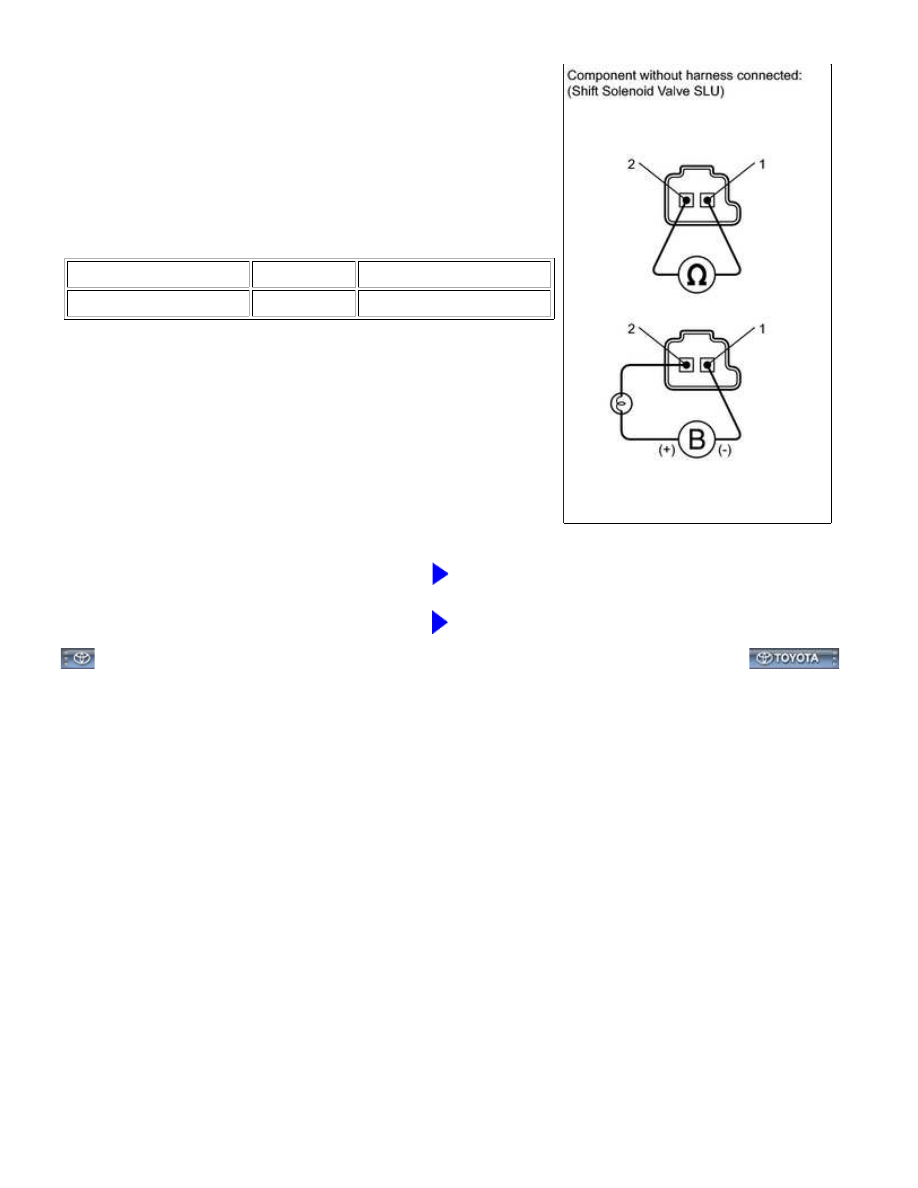

INSPECT SHIFT SOLENOID VALVE SLU

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

(a) Remove shift solenoid valve SLU.

(b) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 - 2

20°C (68°F)

5.0 to 5.6 Ω

(c) Connect the battery's positive (+) lead with a 21 W bulb to

Valve moves and makes an operating noise.

NG

REPLACE SHIFT SOLENOID VALVE SLU

OK

REPAIR OR REPLACE NO. 1 TRANSMISSION WIRE
