Toyota Tundra (2015 year). Manual - part 717

Duration

0.128 seconds or more

MIL operation

Immediately

TYPICAL ENABLING CONDITIONS

All

The monitor will run whenever the following DTCs are not present

None

Battery voltage

8 V or more

Ignition switch

ON

Starter

OFF

P0979: Range Check (Low Resistance)

Command to shift solenoid valve S3

ON

P0980: Range Check (High Resistance)

Command to shift solenoid valve S3

OFF

TYPICAL MALFUNCTION THRESHOLDS

P0979: Range Check (Low Resistance)

Shift solenoid valve S3 resistance

8 Ω or less

P0980: Range Check (High Resistance)

Shift solenoid valve S3 resistance

100 kΩ or more

COMPONENT OPERATING RANGE

Shift solenoid valve S3 resistance

11 to 15 Ω at 20°C (68°F)

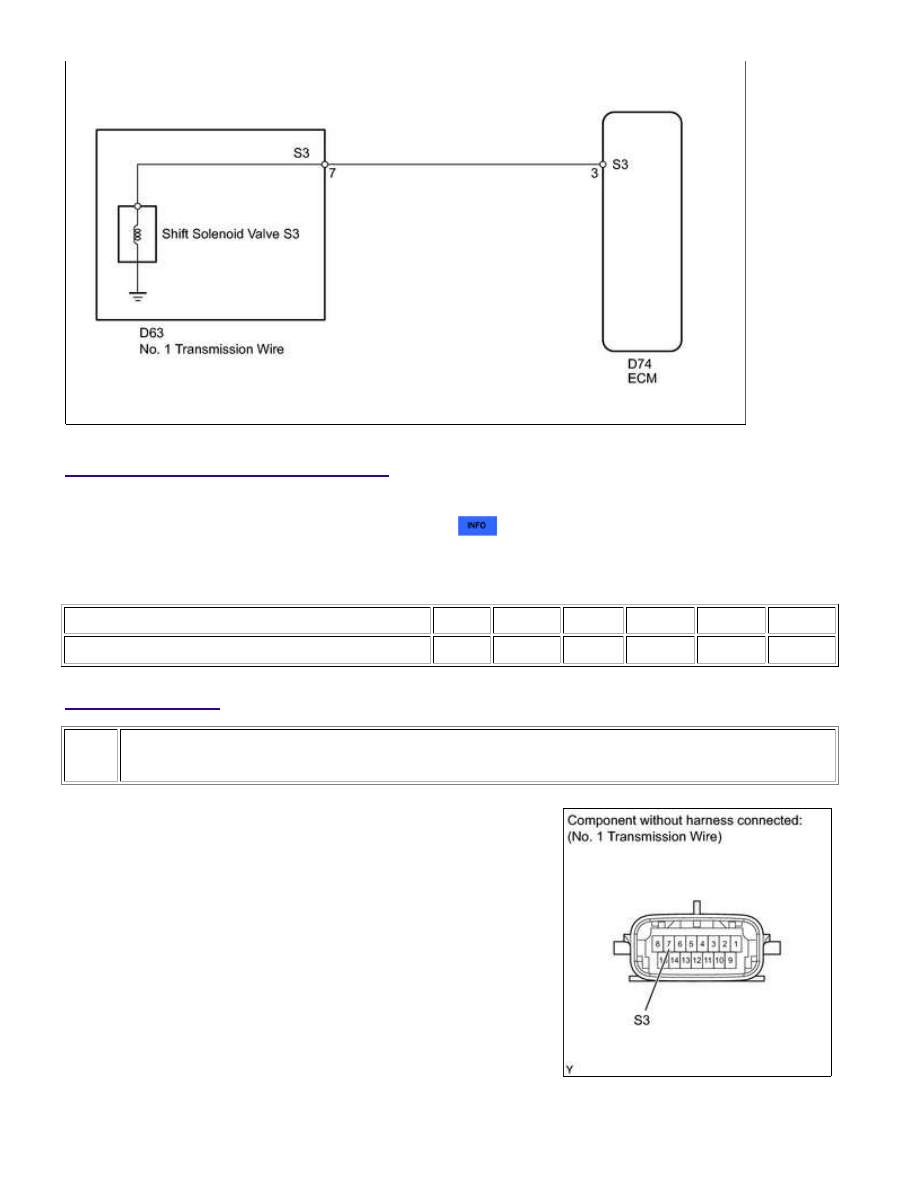

WIRING DIAGRAM

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

INSPECTION PROCEDURE

NOTICE:

Perform the universal trip to clear permanent DTCs



.

HINT:

The shift solenoid valve S3 is turned ON/OFF normally when the shift lever is on D:

ECM gear shift command

1st

2nd

3rd

4th

5th

6th

Shift solenoid valve S3

ON

ON

ON

OFF

OFF

OFF

PROCEDURE

1.

INSPECT NO. 1 TRANSMISSION WIRE (SHIFT SOLENOID VALVE S3)

(a) Disconnect the D63 No. 1 transmission wire connector.

(b) Measure the resistance according to the value(s) in the table below.

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

OK

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

7 (S3) - Body ground

20°C (68°F)

11 to 15 Ω

NG

GO TO STEP 3

2.

CHECK HARNESS AND CONNECTOR (NO. 1 TRANSMISSION WIRE - ECM)

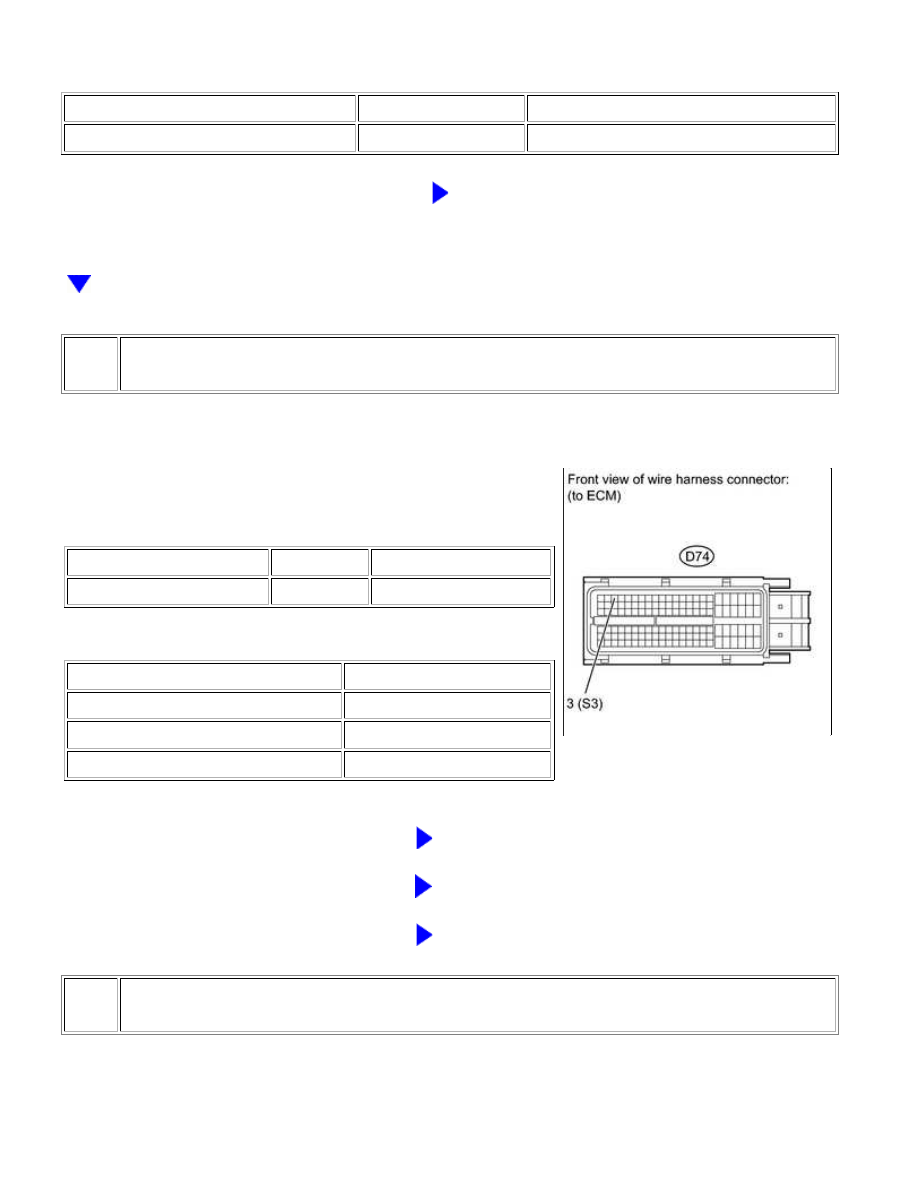

(a) Disconnect the D74 ECM connector.

(b) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

D74-3 (S3) - Body ground

20°C (68°F)

11 to 15 Ω

Result

RESULT

PROCEED TO

NG

A

OK (for 3UR-FE)

B

OK (for 3UR-FBE)

C

B

REPLACE ECM

C

REPLACE ECM

A

REPAIR OR REPLACE HARNESS OR CONNECTOR

3.

INSPECT SHIFT SOLENOID VALVE S3

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

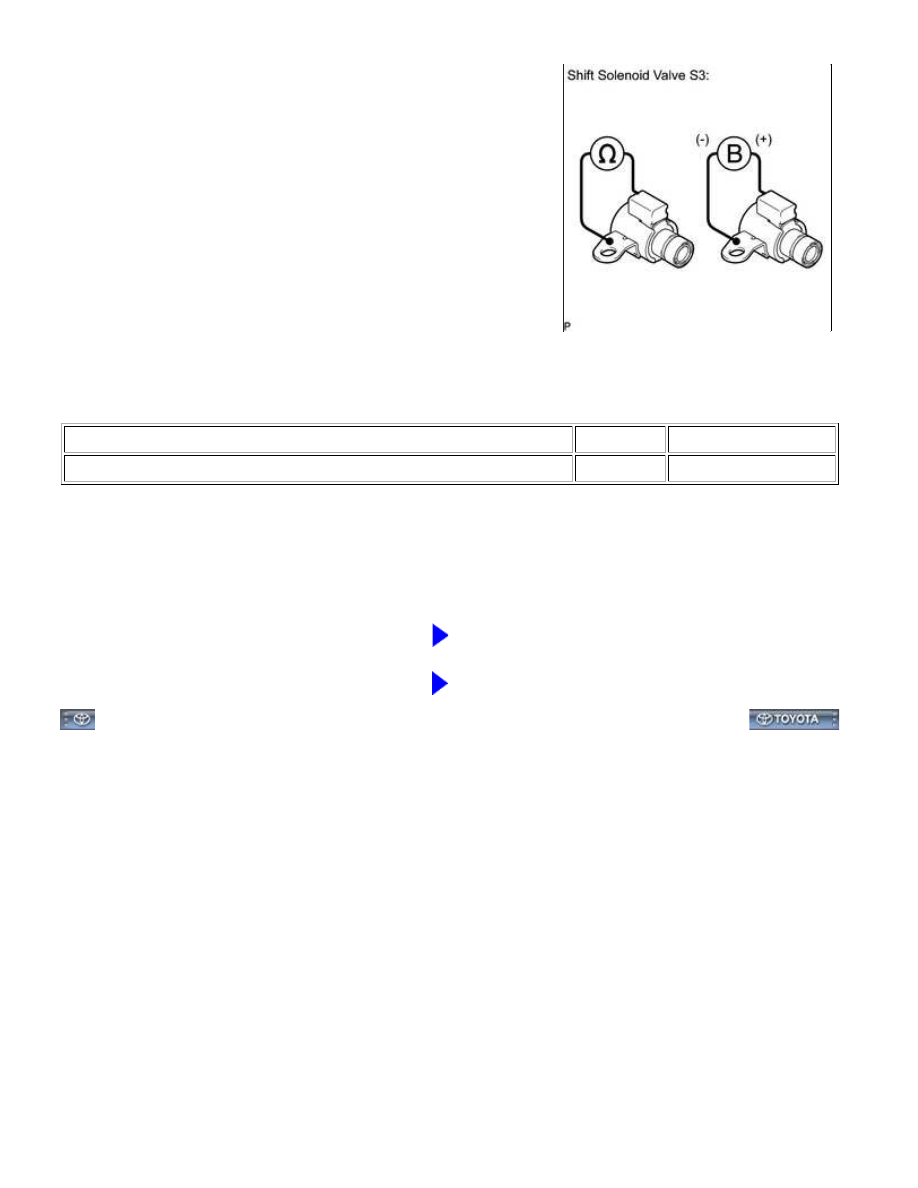

(a) Remove shift solenoid valve S3.

(b) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION SPECIFIED CONDITION

Shift solenoid valve S3 connector terminal - Shift solenoid valve S3 body

20°C (68°F)

11 to 15 Ω

OK:

Valve moves and makes an operating noise.

NG

REPLACE SHIFT SOLENOID VALVE S3

OK

REPAIR OR REPLACE NO. 1 TRANSMISSION WIRE

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...
