INSPECTION PROCEDURE

NOTICE:

Perform the universal trip to clear permanent DTCs



.

HINT:

The shift solenoid valve S2 is turned ON/OFF normally when the shift lever is on D:

ECM gear shift command

1st

2nd

3rd

4th

5th

6th

Shift solenoid valve S2

ON

ON

OFF

OFF

OFF

ON

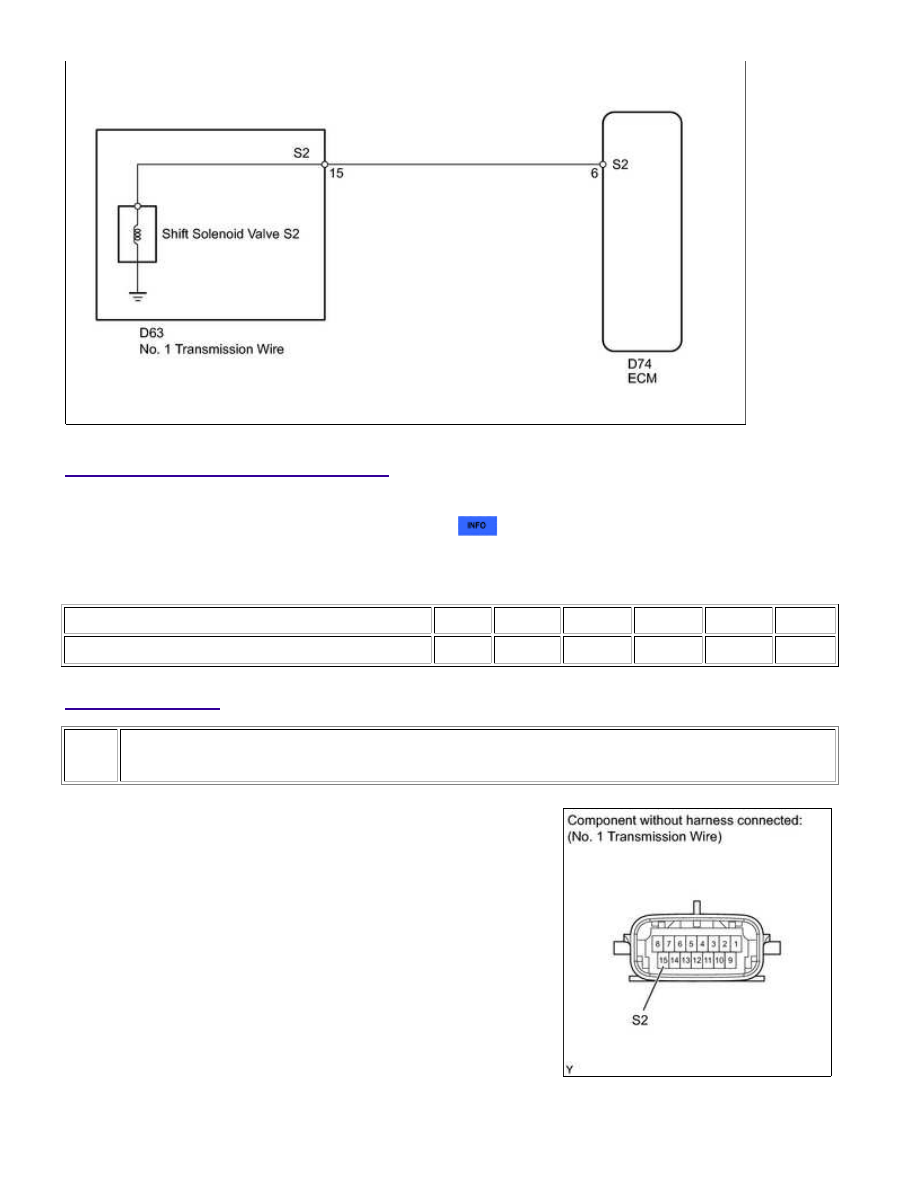

PROCEDURE

1.

INSPECT NO. 1 TRANSMISSION WIRE (SHIFT SOLENOID VALVE S2)

(a) Disconnect the D63 No. 1 transmission wire connector.

(b) Measure the resistance according to the value(s) in the table below.

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

OK

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

15 (S2) - Body ground

20°C (68°F)

11 to 15 Ω

NG

GO TO STEP 3

2.

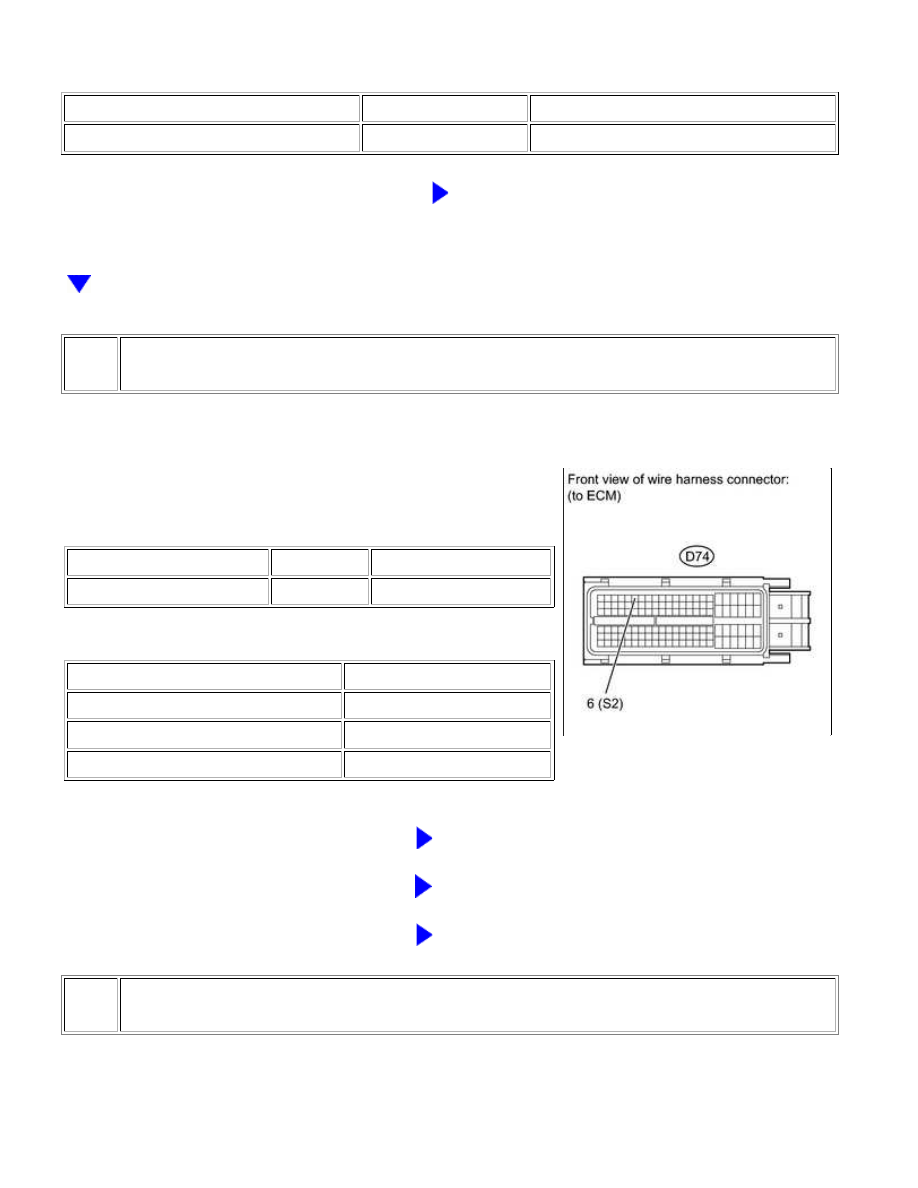

CHECK HARNESS AND CONNECTOR (NO. 1 TRANSMISSION WIRE - ECM)

(a) Disconnect the D74 ECM connector.

(b) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

D74-6 (S2) - Body ground

20°C (68°F)

11 to 15 Ω

Result

RESULT

PROCEED TO

NG

A

OK (for 3UR-FE)

B

OK (for 3UR-FBE)

C

B

REPLACE ECM

C

REPLACE ECM

A

REPAIR OR REPLACE HARNESS OR CONNECTOR

3.

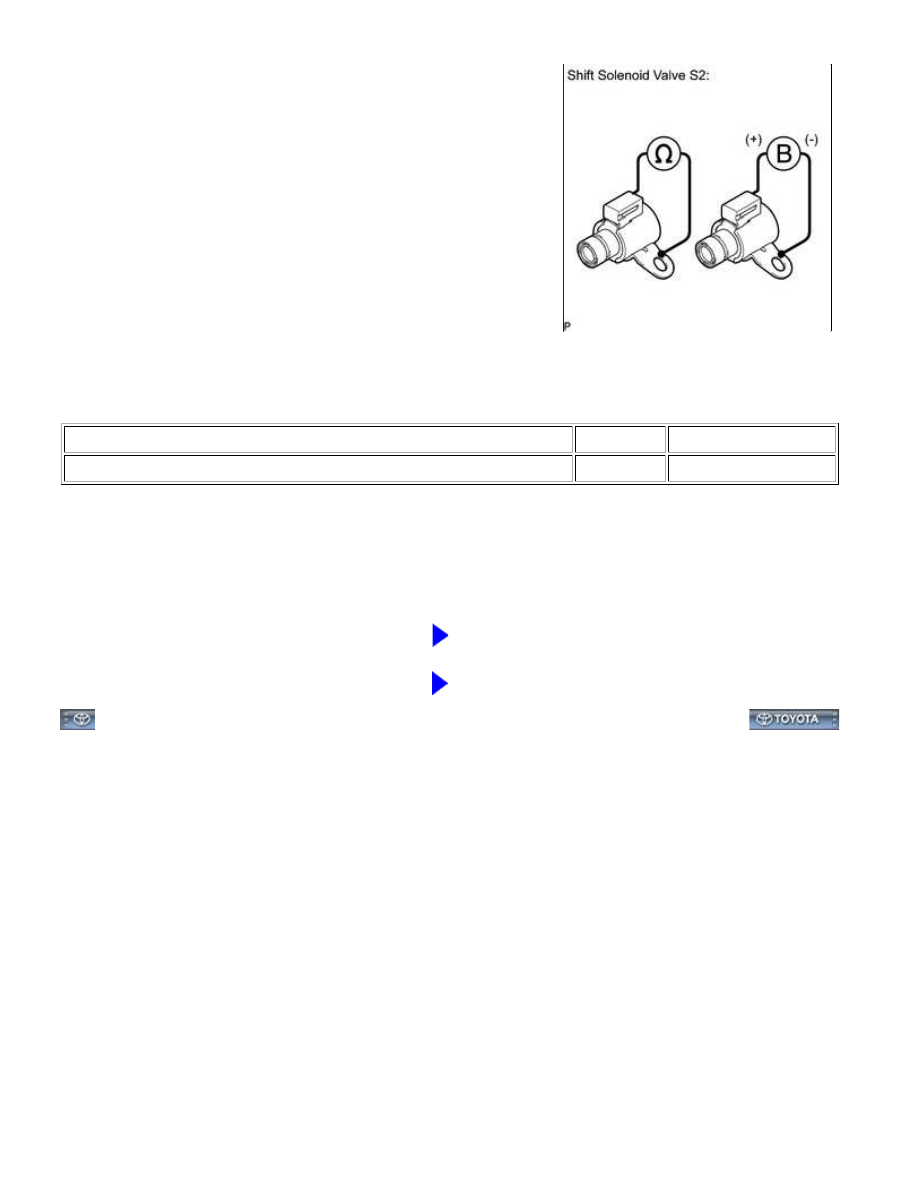

INSPECT SHIFT SOLENOID VALVE S2

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

(a) Remove shift solenoid valve S2.

(b) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION SPECIFIED CONDITION

Shift solenoid valve S2 connector terminal - Shift solenoid valve S2 body

20°C (68°F)

11 to 15 Ω

OK:

Valve moves and makes an operating noise.

NG

REPLACE SHIFT SOLENOID VALVE S2

OK

REPAIR OR REPLACE NO. 1 TRANSMISSION WIRE

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000000W8B06ZX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISSION SYSTEM: P0979,P0980; Shift Solenoid

"C" Control Circuit Low (Shift Solenoid Valve S3); 2015 MY Tundra [08/2014 -        ]

DTC

P0979

Shift Solenoid "C" Control Circuit Low (Shift Solenoid Valve S3)

DTC

P0980

Shift Solenoid "C" Control Circuit High (Shift Solenoid Valve S3)

DESCRIPTION

solenoid valves, the ECM controls the remaining normal shift solenoid valves to allow the vehicle to be operated

safely. Also, the ECM stops sending the current to the open or short circuited solenoid



.

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

P0979

ECM detects short in solenoid valve S3 circuit 2 times when

solenoid valve S3 is operated (1 trip detection logic)

Short in shift solenoid

valve S3 circuit

Shift solenoid valve S3

ECM

P0980

ECM detects open in solenoid valve S3 circuit 2 times when

solenoid valve S3 is not operated (1 trip detection logic)

Open in shift solenoid

valve S3 circuit

Shift solenoid valve S3

ECM

MONITOR DESCRIPTION

These DTCs indicate an open or short in the shift solenoid valve S3 circuit. When there is an open or short circuit

in any shift solenoid valve circuit, the ECM detects the problem, illuminates the MIL and stores the DTC. When

the shift solenoid valve S3 is ON, if its resistance is 8 Ω or less, the ECM determines there is a short in the shift

solenoid valve S3 circuit.

When the shift solenoid valve S3 is OFF, if its resistance is 100 kΩ or more, the ECM determines there is an open

in the shift solenoid valve S3 circuit



.

MONITOR STRATEGY

Related DTCs

P0979: Shift solenoid valve S3/Range check (Low resistance)

P0980: Shift solenoid valve S3/Range check (High resistance)

Required sensors/Components

Shift solenoid valve S3
