(f) Enter the following menus: Powertrain / Engine and ECT / Active Test.

(g) According to the display on the Techstream, perform the Active Test.

HINT:

While driving, the shift position can be forcibly changed with the Techstream.

Comparing the shift position commanded by the Active Test with the actual shift position enables you to

confirm the problem



.

Engine and ECT:

TESTER

DISPLAY

TEST PART

CONTROL RANGE

DIAGNOSTIC NOTE

Control the Shift

Position

Operate shift solenoid valve

and set each shift position

Press "→" button:

Shift up

Press "←" button:

Shift down

Possible to check operation of

shift solenoid valves

[Vehicle Condition]

50 km/h (30 mph) or less

HINT:

This test can be conducted when the vehicle speed is 50 km/h (30 mph) or less.
The 4th to 5th and 5th to 6th up-shifts must be performed with the accelerator pedal released.
The 6th to 5th and 5th to 4th down-shifts must be performed with the accelerator pedal released.
Do not operate the accelerator pedal for at least 2 seconds after shifting and do not shift successively.
The shift position commanded by the ECM is shown in the Data List display on the Techstream.
The shift solenoid valve SL2 turns ON/OFF normally when the shift lever is in the D position.

ECM gear shift command

1st

2nd

3rd

4th

5th

6th

Shift solenoid valve S3

ON

ON

ON

OFF

OFF

OFF

PROCEDURE

1.

CHECK DTC OUTPUT (IN ADDITION TO DTC P0761)

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Turn the Techstream on.

(d) Enter the following menus: Powertrain / Engine and ECT / Trouble Codes.

(e) Read the DTCs using the Techstream.

Result

RESULT

PROCEED TO

Only P0761 is output

A

P0761 and other DTCs are output

B

HINT:

If any other codes besides P0761 are output, perform troubleshooting for those DTCs first.

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

A

B

GO TO DTC CHART

2.

PERFORM ACTIVE TEST USING TECHSTREAM (SHIFT SOLENOID VALVE SLT)

NOTICE:

Perform the test at the normal operating ATF temperature: 50 to 80°C (122 to 176°F).
Be careful to prevent SST's hose from interfering with the exhaust pipe.
Perform the test with the A/C OFF.

HINT:

Using the Techstream to perform Active Tests allows relays, VSVs, actuators and other items to be

operated without removing any parts. This non-intrusive functional inspection can be very useful because
intermittent operation may be discovered before parts or wiring is disturbed. Performing Active Tests early
in troubleshooting is one way to save diagnostic time. Data List information can be displayed while
performing Active Tests.

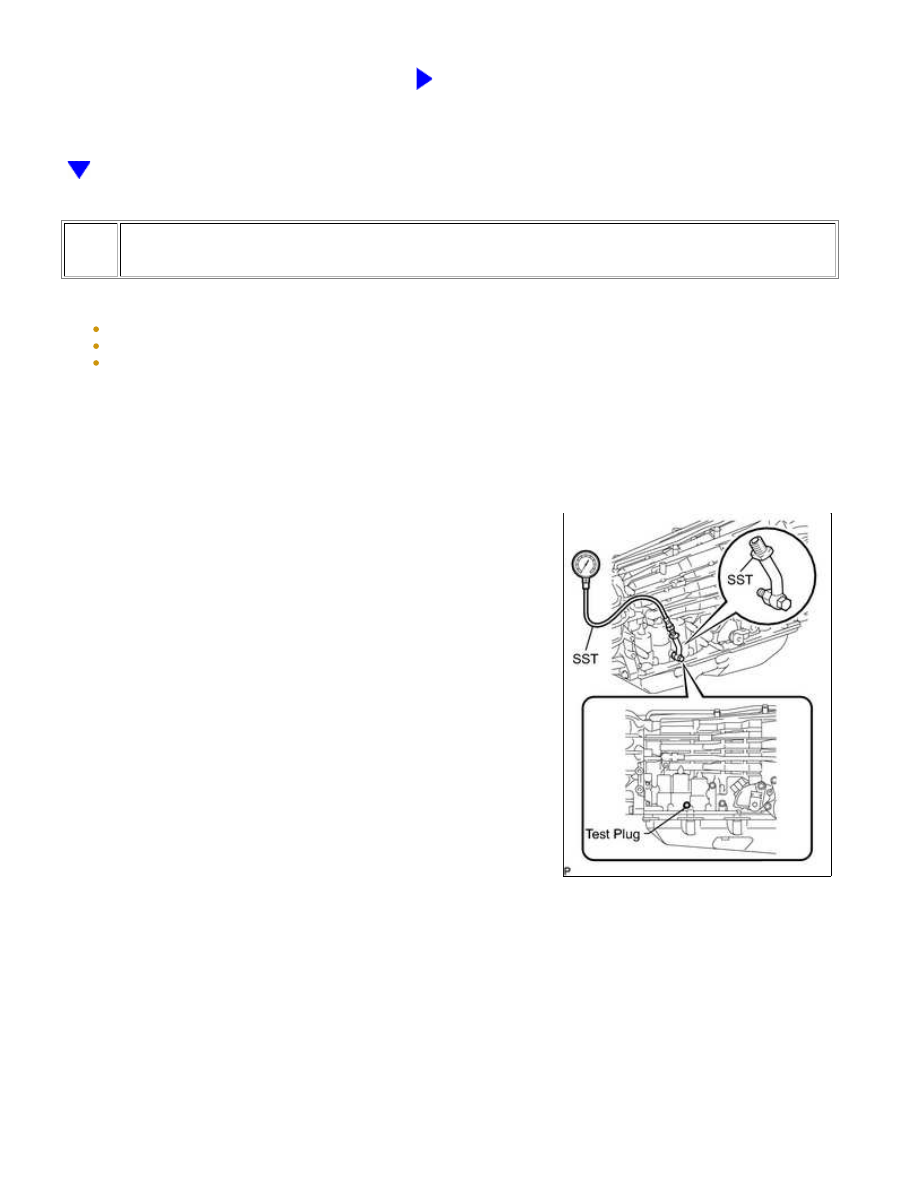

(a) Remove the test plug on the transmission case center right

side and connect SST.

SST: 09992-00095

09992-00231

09992-00271

(b) Connect the Techstream to the DLC3.

(c) Start the engine and warm it up.

(d) Measure the line pressure with SST.

(e) Turn the Techstream on.

(f) Enter the following menus: Powertrain / Engine and ECT / Active Test.

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

OK

(g) According to the display on the Techstream, perform the Active Test.

(h) Measure the line pressure.

Engine and ECT:

TESTER

DISPLAY

TEST PART

CONTROL RANGE

DIAGNOSTIC NOTE

Activate the

Solenoid

(SLT)*

Operate shift

solenoid SLT and

raise line pressure

ON or OFF

HINT:

OFF: Line pressure up (when Active Test
"Activate the Solenoid (SLT)" is performed,
ECM commands SLT solenoid to turn OFF)
ON: No action (normal operation)

[Vehicle Condition]

Vehicle

stopped

Engine

idling

HINT:

*: Activate the Solenoid (SLT) in the Active Test is performed to check the line pressure changes by

connecting SST to the automatic transmission, which is used in the Hydraulic Test



as well. Note that

the pressure values in the Active Test and Hydraulic Test are different.

OK:

The line pressure changes as specified when performing the Active Test.

NG

REPLACE SHIFT SOLENOID VALVE SLT

3.

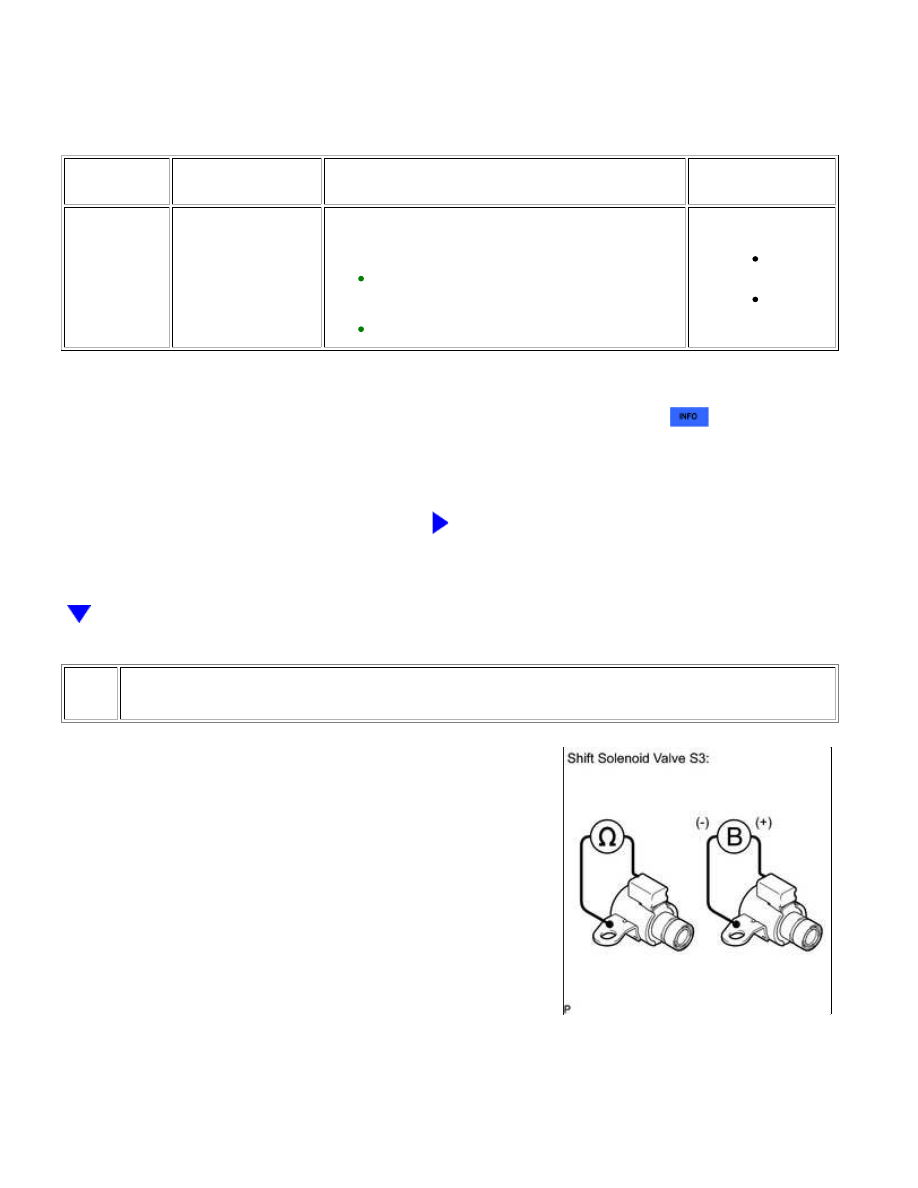

INSPECT SHIFT SOLENOID VALVE S3

(a) Remove shift solenoid valve S3.

(b) Measure the resistance according to the value(s) in the table below.

Standard resistance:

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

OK

TESTER CONNECTION

CONDITION SPECIFIED CONDITION

Shift solenoid valve S3 connector terminal - Shift solenoid valve S3 body

20°C (68°F)

11 to 15 Ω

OK:

Valve moves and makes an operating noise.

NG

REPLACE SHIFT SOLENOID VALVE S3

4.

INSPECT TRANSMISSION VALVE BODY ASSEMBLY

(a) Check the transmission valve body assembly



.

OK:

There are no foreign objects on any valve.

NG

REPAIR OR REPLACE TRANSMISSION VALVE BODY

ASSEMBLY

OK

REPAIR OR REPLACE AUTOMATIC TRANSMISSION

ASSEMBLY

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...
