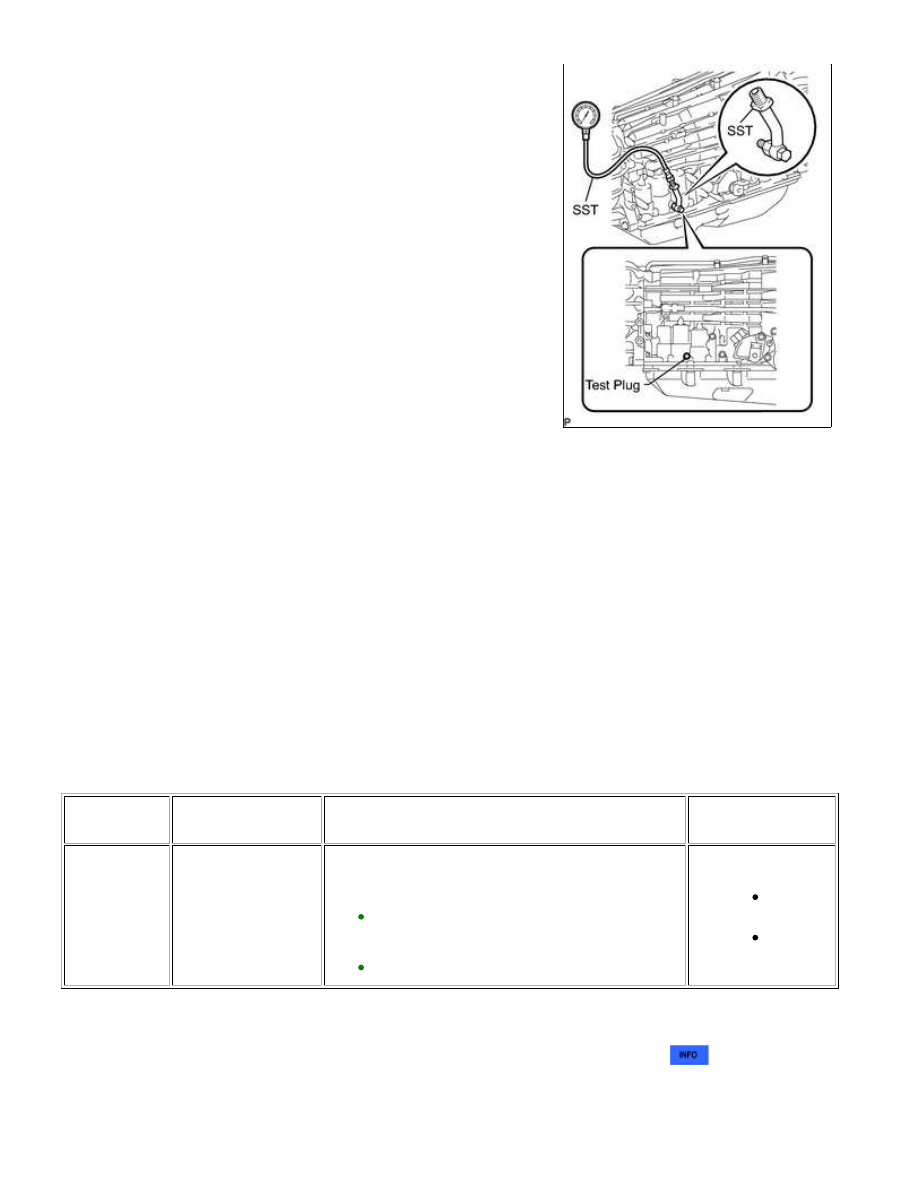

(a) Remove the test plug on the transmission case center right

side and connect SST.

SST: 09992-00095

09992-00231

09992-00271

(b) Connect the Techstream to the DLC3.

(c) Start the engine and warm it up.

(d) Measure the line pressure with SST.

(e) Turn the Techstream on.

(f) Enter the following menus: Powertrain / Engine and ECT / Active Test.

(g) According to the display on the Techstream, perform the Active Test.

(h) Measure the line pressure.

Engine and ECT:

TESTER

DISPLAY

TEST PART

CONTROL RANGE

DIAGNOSTIC NOTE

Activate the

Solenoid

(SLT)*

Operate shift

solenoid SLT and

raise line pressure

ON or OFF

HINT:

OFF: Line pressure up (when Active Test
"Activate the Solenoid (SLT)" is performed,
ECM commands SLT solenoid to turn OFF)
ON: No action (normal operation)

[Vehicle Condition]

Vehicle

stopped

Engine

idling

HINT:

*: Activate the Solenoid (SLT) in the Active Test is performed to check the line pressure changes by

connecting SST to the automatic transmission, which is used in the Hydraulic Test



as well. Note that

the pressure values in the Active Test and Hydraulic Test are different.

OK:

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

OK

The line pressure changes as specified when performing the Active Test.

NG

REPLACE SHIFT SOLENOID VALVE SLT

4.

CLEAR DTC AND PERFORM RUNNING TEST

(a) Clear the DTC



.

(b) Check for DTC again after conducting the MONITOR DRIVE PATTERN



.

OK:

No DTC code output.

NG

REPAIR OR REPLACE AUTOMATIC TRANSMISSION

ASSEMBLY

OK

END

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000000W8F0J2X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISSION SYSTEM: P0748; Pressure Control

Solenoid "A" Electrical (Shift Solenoid Valve SL1); 2015 MY Tundra [08/2014 -        ]

DTC

P0748

Pressure Control Solenoid "A" Electrical (Shift Solenoid Valve SL1)

DESCRIPTION

solenoid valves, the ECM controls the remaining normal shift solenoid valves to allow the vehicle to be operated

safely



.

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

P0748

The ECM checks for an open or short in the shift solenoid valve SL1

circuit while driving and shifting between 4th and 5th gear (1 trip

detection logic)

Output signal duty equals to 100%

HINT:

SL1 output signal duty is less than 100% under normal

condition

Open or short in shift

solenoid valve SL1

circuit

Shift solenoid valve

SL1

ECM

MONITOR DESCRIPTION

This DTC indicates an open or short in the shift solenoid valve SL1 circuit. The ECM commands gear shifts by

turning the shift solenoid valves ON/OFF. When there is an open or short circuit in any shift solenoid valve circuit,

the ECM detects the problem, illuminates the MIL and stores the DTC. Also, the ECM performs the fail-safe

While driving and shifting between 4th and 5th gears, if the ECM detects an open or short in the shift solenoid

valve SL1 circuit, the ECM determines that there is a malfunction



.

MONITOR STRATEGY

Related DTCs

P0748: Shift solenoid valve SL1/Range check

Required sensors/Components

Shift solenoid valve SL1

Duration

1 second

MIL operation

Immediately

TYPICAL ENABLING CONDITIONS

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

The monitor will run whenever the following DTCs are not present

None

Ignition switch

ON

Starter

OFF

Solenoid current cut status

Not cut

Battery voltage

11 V or more

TYPICAL MALFUNCTION THRESHOLDS

Solenoid status from solenoid driver MIC

Fail

COMPONENT OPERATING RANGE

Output signal duty

Less than 100%

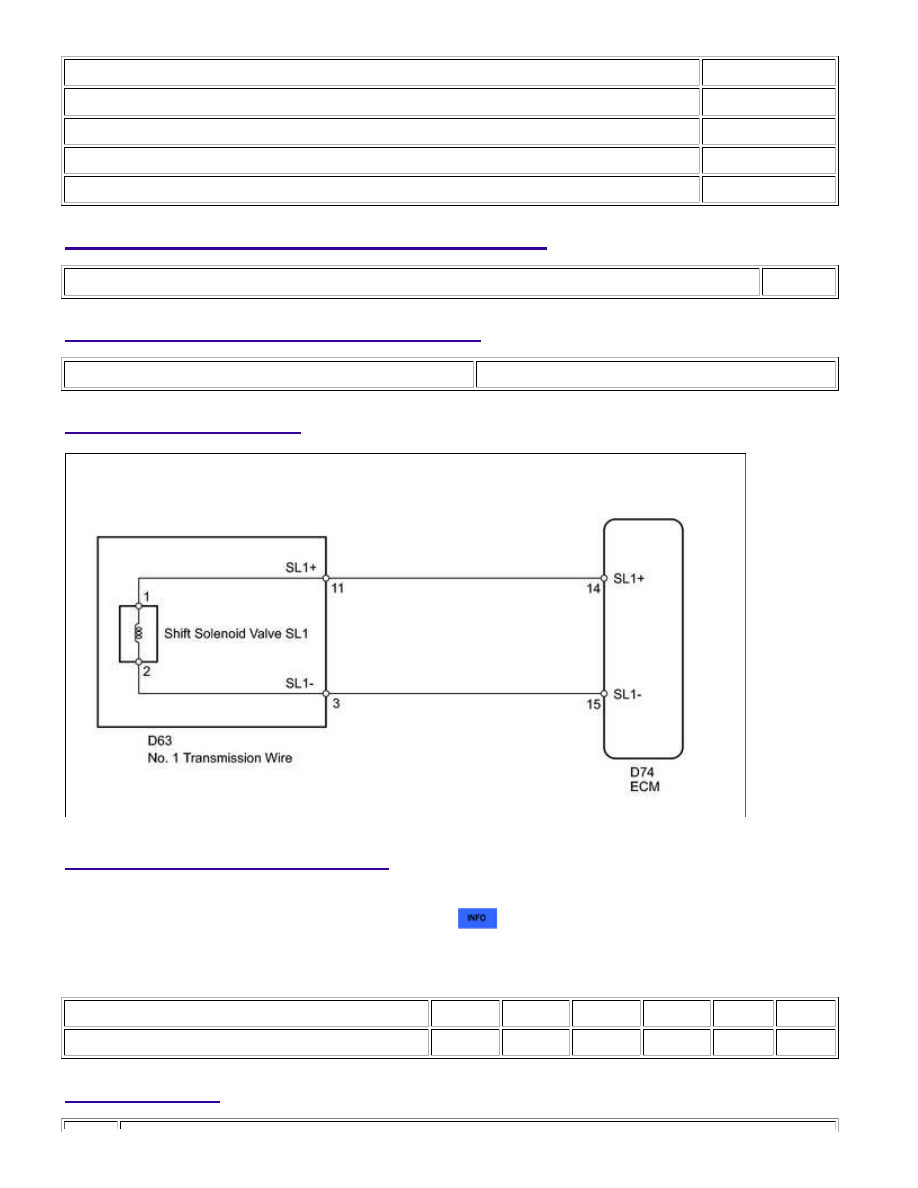

WIRING DIAGRAM

INSPECTION PROCEDURE

NOTICE:

Perform the universal trip to clear permanent DTCs



.

HINT:

The shift solenoid valve SL1 turns ON/OFF normally when the shift lever is on D:

ECM gear shift command

1st

2nd

3rd

4th

5th

6th

Shift solenoid valve SL1

OFF

OFF

OFF

OFF

ON

ON

PROCEDURE
