OK

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

2 (RB) - 6 (PL)

4 (B) - 5 (L)

Shift lever position on P

Below 1 Ω

2 (RB) - 1 (RL)

Shift lever position on R

Below 1 Ω

2 (RB) - 9 (NL)

4 (B) - 5 (L)

Shift lever position on N

Below 1 Ω

2 (RB) - 7 (DL)

Shift lever position on D

Shift lever position on S, "+" or "-"

Below 1 Ω

2 (RB) - 6 (PL)

4 (B) - 5 (L)

Shift lever position not on P

10 kΩ or higher

2 (RB) - 1 (RL)

Shift lever position not on R

10 kΩ or higher

2 (RB) - 9 (NL)

4 (B) - 5 (L)

Shift lever position not on N

10 kΩ or higher

2 (RB) - 7 (DL)

Shift lever position not on D

Shift lever position not on S, "+" or "-"

10 kΩ or higher

NG

REPLACE PARK/NEUTRAL POSITION SWITCH

ASSEMBLY

2.

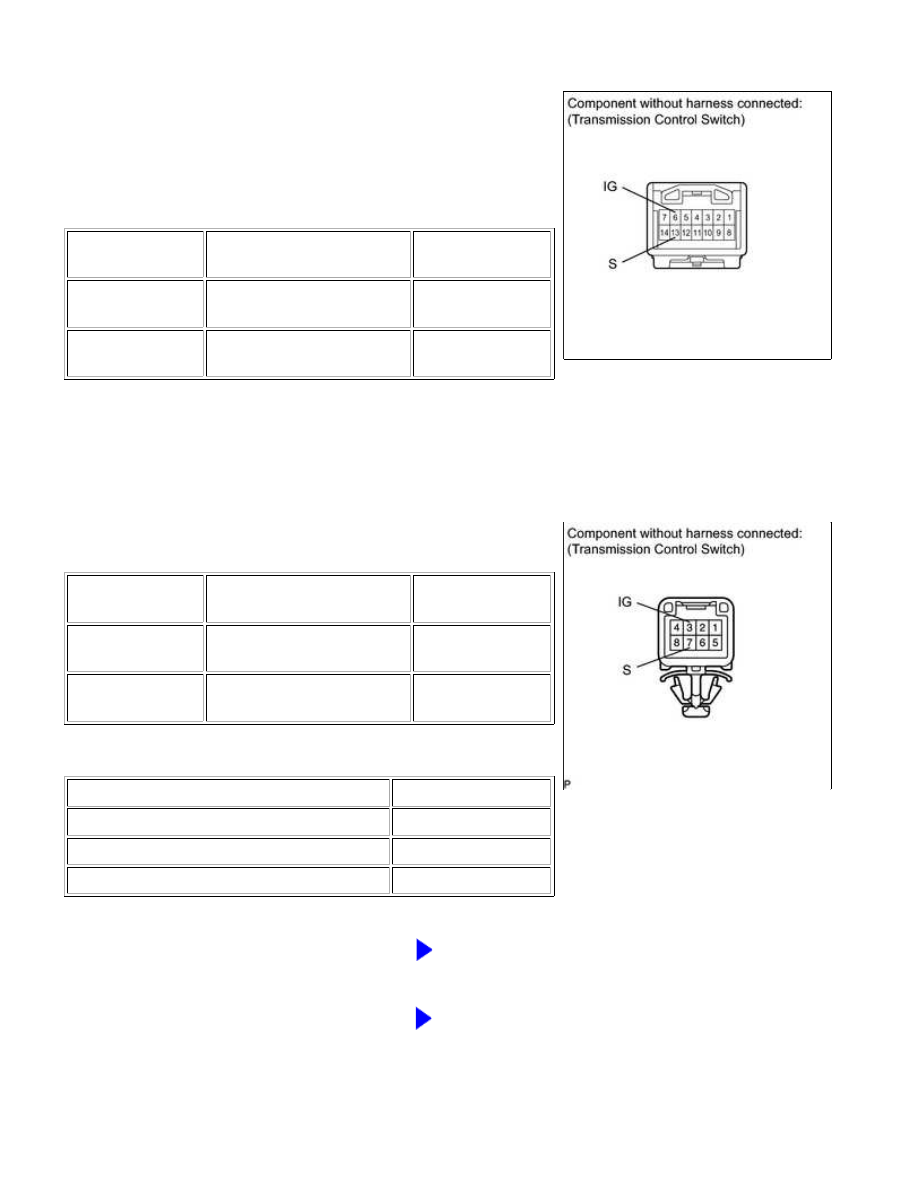

INSPECT TRANSMISSION CONTROL SWITCH

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

A

(a) for Column Shift Type:

(1) Disconnect the J25 transmission control switch connector.

(2) Measure the resistance according to the value(s) in the

table below.

Standard resistance:

TESTER

CONNECTION

CONDITION

SPECIFIED

CONDITION

6 (IG) - 13 (S)

Shift lever position on S, "+"

or "-"

Below 1 Ω

6 (IG) - 13 (S)

Shift lever position not on S,

"+" or "-"

10 kΩ or higher

(b) for Floor Shift Type:

(1) Disconnect the J24 transmission control switch connector.

(2) Measure the resistance according to the value(s) in the

table below.

Standard resistance:

TESTER

CONNECTION

CONDITION

SPECIFIED

CONDITION

3 (IG) - 7 (S)

Shift lever position on S, "+"

or "-"

Below 1 Ω

3 (IG) - 7 (S)

Shift lever position not on S,

"+" or "-"

10 kΩ or higher

Result

RESULT

PROCEED TO

OK

A

NG (for Column Shift Type)

B

NG (for Floor Shift Type)

C

B

REPLACE COLUMN SHIFT SHIFT LEVER

SUB-ASSEMBLY (TRANSMISSION CONTROL SWITCH)

C

REPLACE TRANSMISSION FLOOR SHIFT ASSEMBLY

(TRANSMISSION CONTROL SWITCH)

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

OK

3.

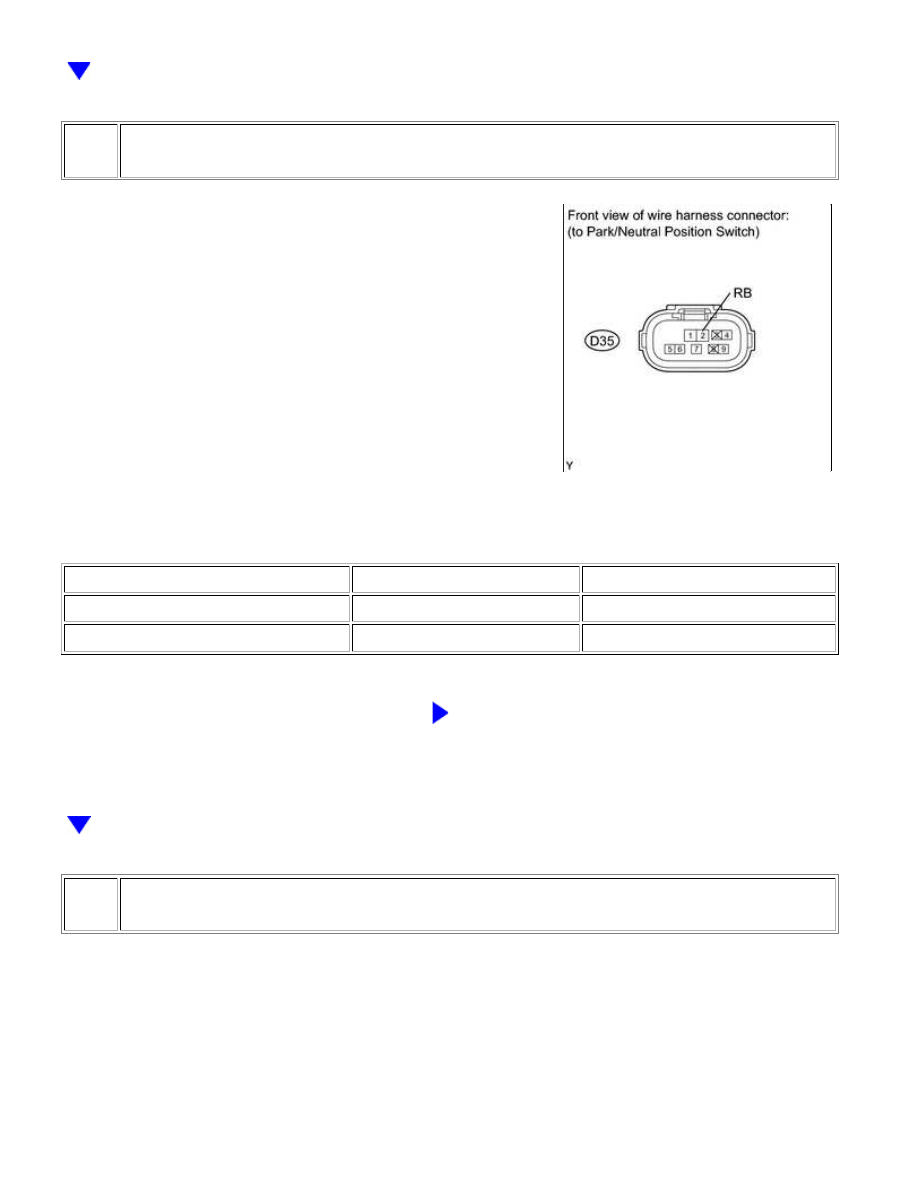

CHECK PARK/NEUTRAL POSITION SWITCH ASSEMBLY (POWER SOURCE)

(a) Disconnect the D35 park/neutral position switch connector.

(b) Measure the voltage according to the value(s) in the table below.

Standard voltage:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

D35-2 (RB) - Body ground

Ignition switch ON

11 to 14 V

D35-2 (RB) - Body ground

Ignition switch off

Below 1 V

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

(PARK/NEUTRAL POSITION SWITCH - IGNITION

SWITCH)

4.

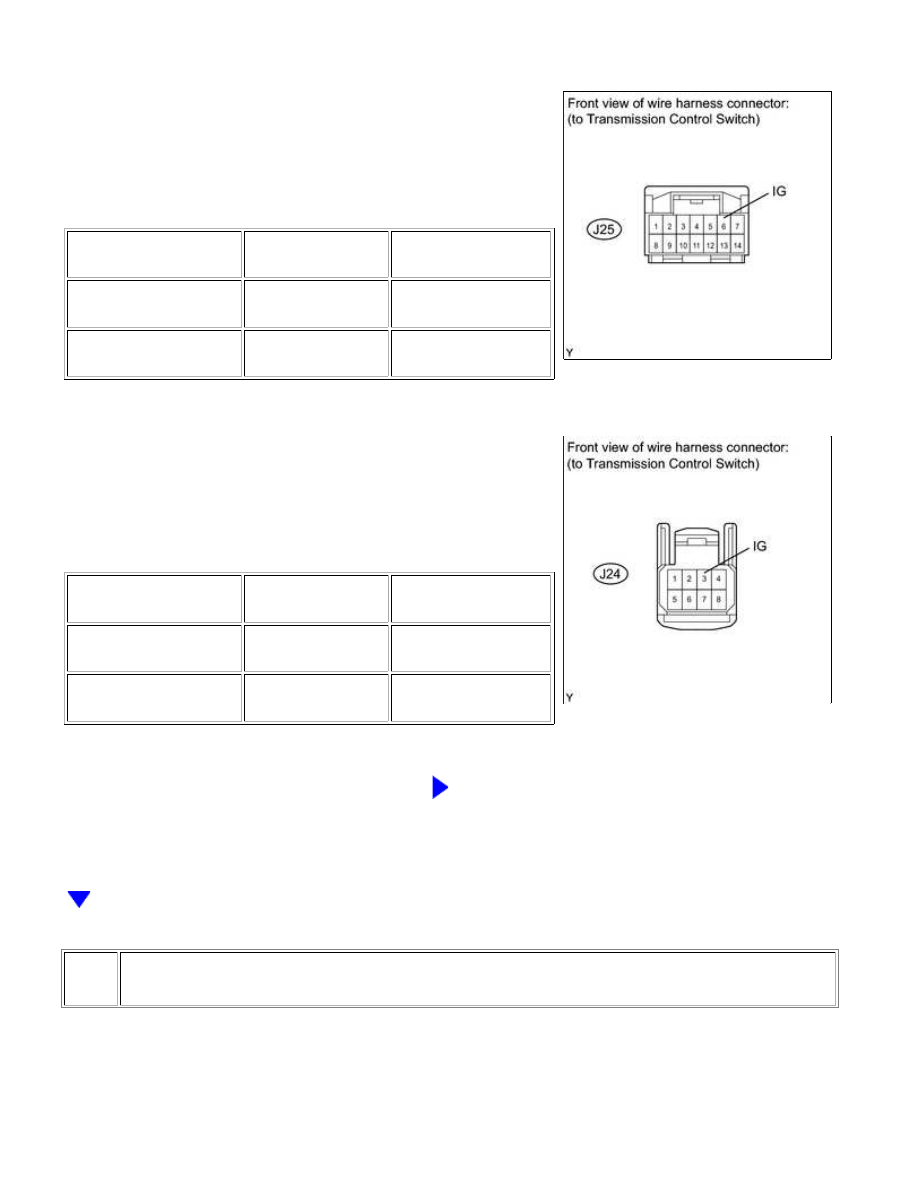

CHECK TRANSMISSION CONTROL SWITCH (POWER SOURCE)

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

OK

(a) for Column Shift Type:

(1) Disconnect the J25 transmission control switch connector.

(2) Measure the voltage according to the value(s) in the table

below.

Standard voltage:

TESTER CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

J25-6 (IG) - Body

ground

Ignition switch ON

11 to 14 V

J25-6 (IG) - Body

ground

Ignition switch off

Below 1 V

(b) for Floor Shift Type:

(1) Disconnect the J24 transmission control switch connector.

(2) Measure the voltage according to the value(s) in the table

below.

Standard voltage:

TESTER CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

J24-3 (IG) - Body

ground

Ignition switch ON

11 to 14 V

J24-3 (IG) - Body

ground

Ignition switch off

Below 1 V

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

(TRANSMISSION CONTROL SWITCH - IGNITION

SWITCH)

5.

CHECK HARNESS AND CONNECTOR (PARK/NEUTRAL POSITION SWITCH - ECM)

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...
