6.6 U

Doc ID: RM000000W740LLX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISSION SYSTEM: TERMINALS OF ECM; 2015

MY Tundra [08/2014 -        ]

TERMINALS OF ECM

1. CHECK ECM

HINT:

Each ECM terminal's standard voltage is shown in the table below.

In the table, first follow the information under "Condition". Look under "Terminal No. (Symbol)" for the

terminals to be inspected. The standard voltage between the terminals is shown under "Specified
Condition".

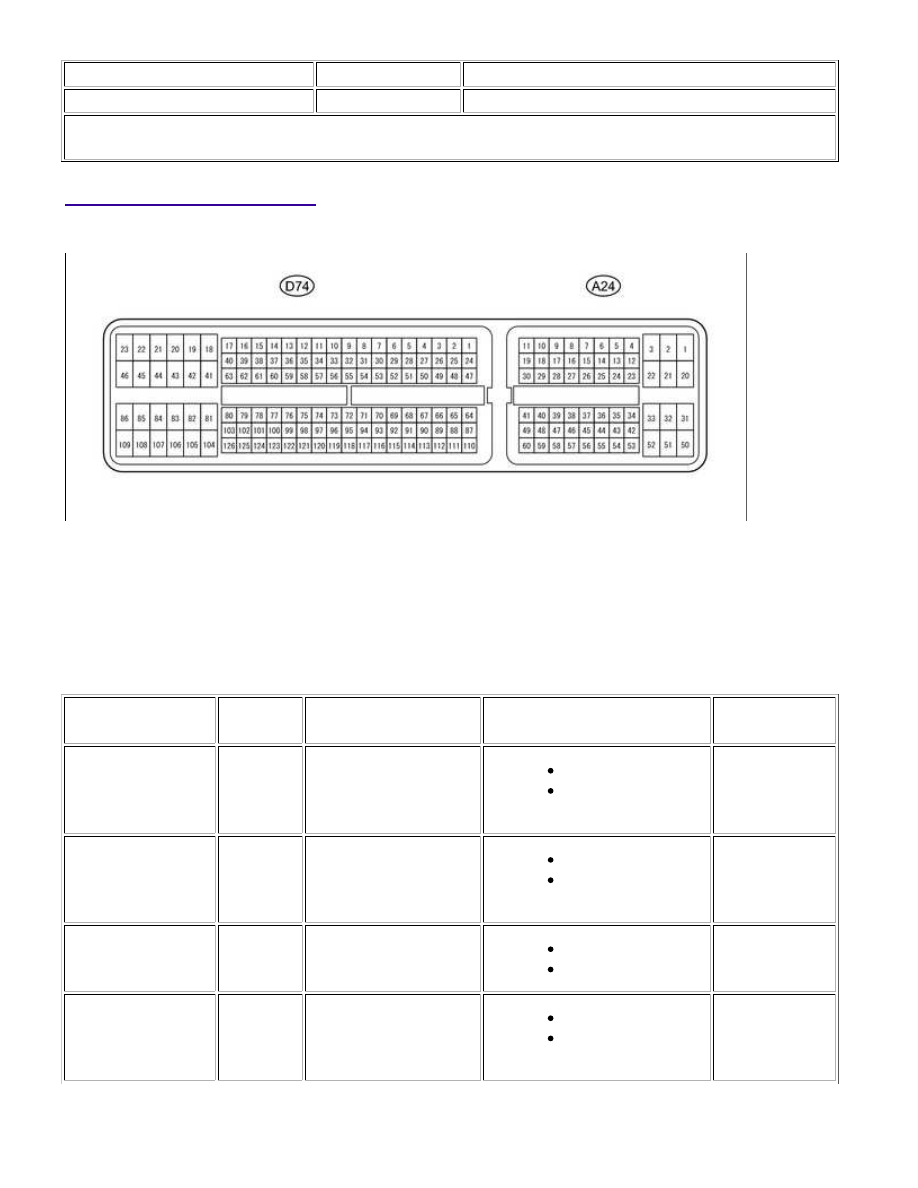

Use the illustration above as a reference for the ECM terminals.

TERMINAL NO.

(SYMBOL)

WIRING

COLOR

TERMINAL

DESCRIPTION

CONDITION

SPECIFIED

CONDITION

A24-21 (L4) -

D74-81 (E1)

G - BR

4L position signal

Ignition switch ON

Transfer position

switch on 4L

Below 1.5 V

A24-21 (L4) -

D74-81 (E1)

G - BR

4L position signal

Ignition switch ON

Transfer position

switch not on 4L

11 to 14 V

D74-120 (NSW) -

D74-81 (E1)

L - BR

PNP switch signal

Ignition switch ON

Shift lever on P or N

Below 1 V

D74-120 (NSW) -

D74-81 (E1)

L - BR

PNP switch signal

Ignition switch ON

Shift lever not on P or

N

11 to 14 V

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

TERMINAL NO.

(SYMBOL)

WIRING

COLOR

TERMINAL

DESCRIPTION

CONDITION

SPECIFIED

CONDITION

D74-2 (P) - D74-81

(E1)

G-B - BR

P shift position switch

signal

Ignition switch ON

Shift lever on P

11 to 14 V

D74-2 (P) - D74-81

(E1)

G-B - BR

P shift position switch

signal

Ignition switch ON

Shift lever not on P

Below 1 V

D74-26 (R) - D74-81

(E1)

L-R - BR

R shift position switch

signal

Ignition switch ON

Shift lever on R

11 to 14 V

D74-26 (R) - D74-81

(E1)

L-R - BR

R shift position switch

signal

Ignition switch ON

Shift lever not on R

Below 1 V

D74-25 (N) - D74-81

(E1)

G-W - BR

N shift position switch

signal

Ignition switch ON

Shift lever on N

11 to 14 V

D74-25 (N) - D74-81

(E1)

G-W - BR

N shift position switch

signal

Ignition switch ON

Shift lever not on N

Below 1 V

D74-27 (D) - D74-81

(E1)

G - BR

D shift position switch

signal

Ignition switch ON

Shift lever on D

11 to 14 V

D74-27 (D) - D74-81

(E1)

G - BR

D shift position switch

signal

Ignition switch ON

Shift lever not on D

Below 1 V

A24-25 (S) - D74-81

(E1)

Y - BR

S shift position switch

signal

Ignition switch ON

Shift lever on S

11 to 14 V

A24-25 (S) - D74-81

(E1)

Y - BR

S shift position switch

signal

Ignition switch ON

Shift lever not on S

Below 1 V

A24-38 (SFTU) -

D74-81 (E1)

G - BR

Up-shift position switch

signal

Ignition switch ON

Shift lever on S

11 to 14 V

A24-38 (SFTU) -

D74-81 (E1)

G - BR

Up-shift position switch

signal

Ignition switch ON

Shift lever "+"

position (up-shift)

Below 1 V

A24-27 (SFTD) -

D74-81 (E1)

BE - BR

Down-shift position

switch signal

Ignition switch ON

Shift lever on S

11 to 14 V

A24-27 (SFTD) -

D74-81 (E1)

BE - BR

Down-shift position

switch signal

Ignition switch ON

Shift lever "-"

position (down-shift)

Below 1 V

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

TERMINAL NO.

(SYMBOL)

WIRING

COLOR

TERMINAL

DESCRIPTION

CONDITION

SPECIFIED

CONDITION

A24-36 (STP) -

D74-81 (E1)

SB - BR

Stop light switch signal

Brake pedal is depressed

7.5 to 14 V

A24-36 (STP) -

D74-81 (E1)

SB - BR

Stop light switch signal

Brake pedal is released

Below 1.5 V

D74-7 (S1) - D74-81

(E1)

R - BR

S1 solenoid signal

1st gear

Below 1 V

D74-7 (S1) - D74-81

(E1)

R - BR

S1 solenoid signal

Not on 1st gear

11 to 14 V

D74-6 (S2) - D74-81

(E1)

W - BR

S2 solenoid signal

1st, 2nd or 6th gear

11 to 14 V

D74-6 (S2) - D74-81

(E1)

W - BR

S2 solenoid signal

3rd, 4th or 5th gear

Below 1 V

D74-3 (S3) - D74-81

(E1)

G-W - BR

S3 solenoid signal

1st, 2nd or 3rd gear

11 to 14 V

D74-3 (S3) - D74-81

(E1)

G-W - BR

S3 solenoid signal

4th, 5th or 6th gear

Below 1 V

D74-5 (S4) - D74-81

(E1)

G-R - BR

S4 solenoid signal

5th or 6th gear

11 to 14 V

D74-5 (S4) - D74-81

(E1)

G-R - BR

S4 solenoid signal

1st, 2nd, 3rd or 4th gear

Below 1 V

D74-4 (SR) - D74-81

(E1)

G - BR

SR solenoid signal

1st, 2nd, 3rd or 4th gear

11 to 14 V

D74-4 (SR) - D74-81

(E1)

G - BR

SR solenoid signal

5th or 6th gear

Below 1 V

D74-14 (SL1+) -

D74-15 (SL1-)

Y - L

SL1 solenoid signal

5th or 6th gear

Pulse generation

D74-12 (SL2+) -

D74-13 (SL2-)

G-R - L-W

SL2 solenoid signal

Engine is idling

Pulse generation

D74-9 (SLT+) -

D74-8 (SLT-)

B - G-B

SLT solenoid signal

Engine is idling

Pulse generation

D74-10 (SLU+) -

D74-11 (SLU-)

L-Y - L-R

SLU solenoid signal

5th (lock-up) gear or 6th

(lock-up) gear

Pulse generation

D74-122 (THO1) -

D74-98 (ETHA)

G-Y - BR

No. 1 ATF temperature

sensor signal

No. 1 ATF temperature: 115°C

(239°F) or more

Below 1.5 V

D74-99 (THO2) -

D74-98 (ETHA)

L - BR

No. 2 ATF temperature

sensor signal

No. 2 ATF temperature: 115°C

(239°F) or more

Below 1.5 V

D74-101 (SP2+) -

D74-100 (SP2-)

Y - B

Speed sensor SP2 signal

Vehicle speed 20 km/h (12

mph)

Pulse generation

(see waveform

1)

D74-124 (NT+) -

D74-123 (NT-)

Y - B

Speed sensor NT signal

Engine is idling

(shift lever on P or N)

Pulse generation

(see waveform

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

TERMINAL NO.

(SYMBOL)

WIRING

COLOR

TERMINAL

DESCRIPTION

CONDITION

SPECIFIED

CONDITION

2)

A24-10 (CANH) -

D74-81 (E1)

GR - BR

CAN communication line

Ignition switch ON

Pulse generation

(see waveform

3)

A24-11 (CANL) -

D74-81 (E1)

W - BR

CAN communication line

Ignition switch ON

Pulse generation

(see waveform

4)

A24-51 (PWR) -

D74-81 (E1)

L - BR

Tow/haul pattern select

switch signal

Ignition switch ON

Tow/haul pattern

select switch ON

0 to 1.5 V

A24-51 (PWR) -

D74-81 (E1)

L - BR

Tow/haul pattern select

switch signal

Ignition switch ON

Tow/haul pattern

select switch OFF

Pulse

generation*

HINT:

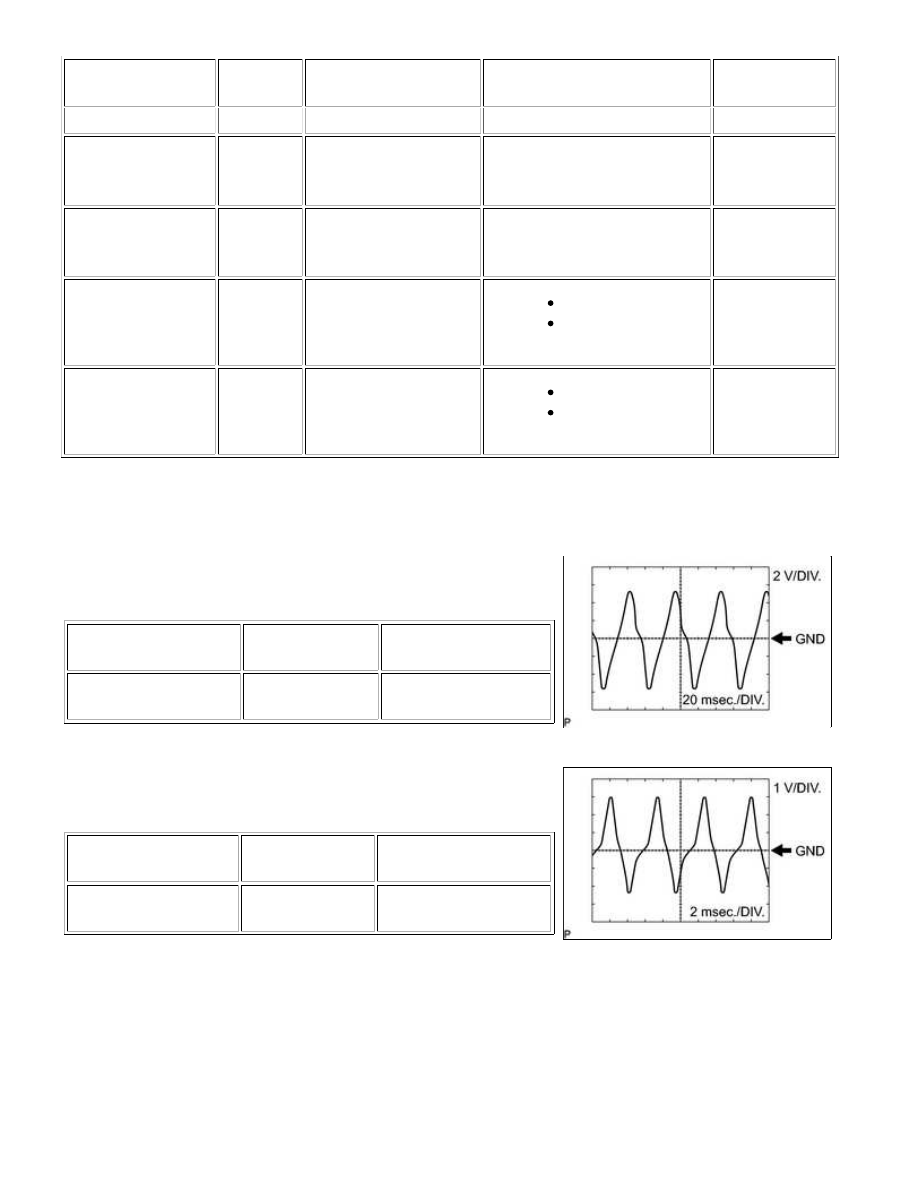

(a) Using an oscilloscope, check waveform 1.

Reference:

TERMINAL NO.

(SYMBOL)

TOOL SETTING

CONDITION

D74-101 (SP2+) -

D74-100 (SP2-)

2 V/DIV., 20

msec./DIV.

Vehicle speed 20 km/h

(12 mph)

(b) Using an oscilloscope, check waveform 2.

Reference:

TERMINAL NO.

(SYMBOL)

TOOL SETTING

CONDITION

D74-124 (NT+) -

D74-123 (NT-)

1 V/DIV., 2

msec./DIV.

Engine is idling (P or N

position)
