HINT:

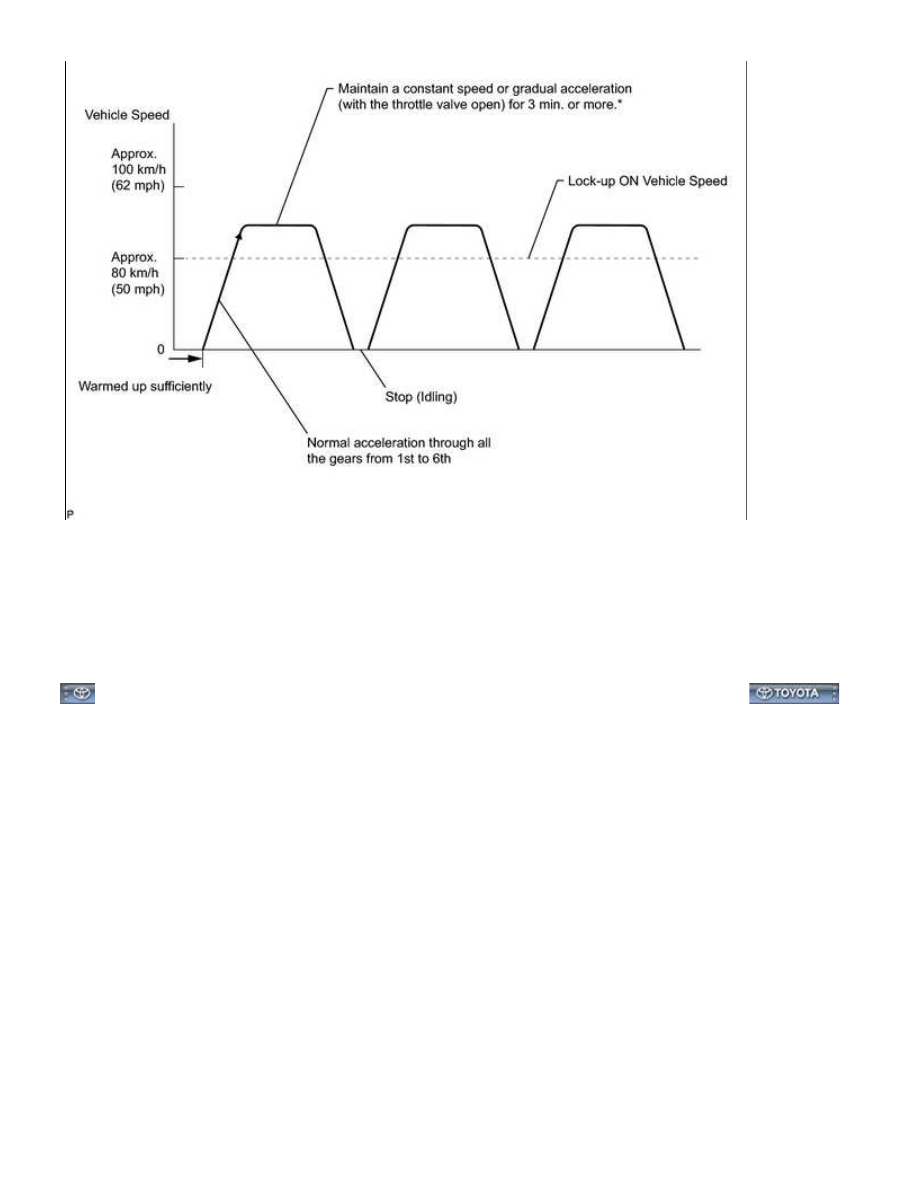

*: Drive at such a speed in the uppermost gear to engage lock-up. The vehicle can be driven at a speed

lower than the speed shown in the above diagram under the lock-up condition.

NOTICE:

It is necessary to drive the vehicle for approximately 30 minutes to detect DTC P0711 (No. 1 ATF

temperature sensor malfunction).

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

Last Modified: 9-16-2014

6.6 T

Doc ID: RM000000W73118X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISSION SYSTEM: PROBLEM SYMPTOMS TABLE;

2015 MY Tundra [08/2014 -        ]

PROBLEM SYMPTOMS TABLE

HINT:

SYMPTOM

SUSPECTED AREA

SEE

PAGE

No up-shift (1st -> 2nd)

Shift solenoid valve S1 circuit*

ECM

No up-shift (2nd -> 3rd)

Shift solenoid valve S2 circuit*

ECM

No up-shift (3rd -> 4th)

Shift solenoid valve S3 circuit*

Engine coolant temperature sensor

circuit (for 3UR-FE)*

Engine coolant temperature sensor

circuit (for 3UR-FBE)*

ECM

No up-shift (4th -> 5th)

Shift solenoid valve S4 circuit*

Shift solenoid valve SR circuit*

Shift solenoid valve SL1 circuit*

Shift solenoid valve SL2 circuit*

Engine coolant temperature sensor

circuit (for 3UR-FE)*

Engine coolant temperature sensor

circuit (for 3UR-FBE)*

ECM

No up-shift (5th -> 6th)

Park/neutral position switch circuit*

Shift solenoid valve S2 circuit*

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

SYMPTOM

SUSPECTED AREA

SEE

PAGE

ECM

No down-shift (6th -> 5th)

Park/neutral position switch circuit*

Shift solenoid valve S2 circuit*

ECM

No down-shift (5th -> 4th)

Shift solenoid valve S4 circuit*

Shift solenoid valve SR circuit*

Shift solenoid valve SL1 circuit*

Shift solenoid valve SL2 circuit*

ECM

No down-shift (4th -> 3rd)

Shift solenoid valve S3 circuit*

ECM

No down-shift (3rd -> 2nd)

Shift solenoid valve S2 circuit*

ECM

No down-shift (2nd -> 1st)

Shift solenoid valve S1 circuit*

ECM

No lock-up or no lock-up off

Shift solenoid valve SLU circuit*

Stop light switch circuit*

ECM

No lock-up

No. 1 ATF temperature sensor circuit*

Shift solenoid valve SLU circuit*

Engine coolant temperature sensor

circuit (for 3UR-FE)*

Engine coolant temperature sensor

circuit (for 3UR-FBE)*

Stop light switch circuit*

Speed sensor NT circuit*

ECM

No lock-up off

Shift solenoid valve SLU circuit*

ECM

Shift point too high or too low

Shift solenoid valve SLT circuit*

Speed sensor NT circuit*

Speed sensor SP2 circuit*

Throttle position sensor circuit (for

3UR-FE)*

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

SYMPTOM

SUSPECTED AREA

SEE

PAGE

Throttle position sensor circuit (for

3UR-FBE)*

Tow/haul pattern select switch circuit

No. 1 ATF temperature sensor circuit*

ECM

Up-shift to 4th from 3rd while engine is cold

Engine coolant temperature sensor

circuit (for 3UR-FE)*

Engine coolant temperature sensor

circuit (for 3UR-FBE)*

ECM

Up-shift to 5th from 4th while engine is cold

Engine coolant temperature sensor

circuit (for 3UR-FE)*

Engine coolant temperature sensor

circuit (for 3UR-FBE)*

ECM

No gear change by shifting into "+" or "-" while shift lever

on S

Transmission control switch circuit

ECM

Harsh engagement (N -> D)

Shift solenoid valve SLT circuit*

Speed sensor NT circuit*

ECM

Harsh engagement (lock-up)

Speed sensor NT circuit*

Speed sensor SP2 circuit*

Shift solenoid valve SLU circuit*

ECM

Harsh engagement (any gear position)

Throttle position sensor circuit (for

3UR-FE)*

Throttle position sensor circuit (for

3UR-FBE)*

Shift solenoid valve SL1 circuit*

Shift solenoid valve SL2 circuit*

Shift solenoid valve SLU circuit*

Shift solenoid valve SLT circuit*

Speed sensor NT circuit*

ECM

Poor acceleration

No. 2 ATF temperature sensor circuit*

Shift solenoid valve SLT circuit*
