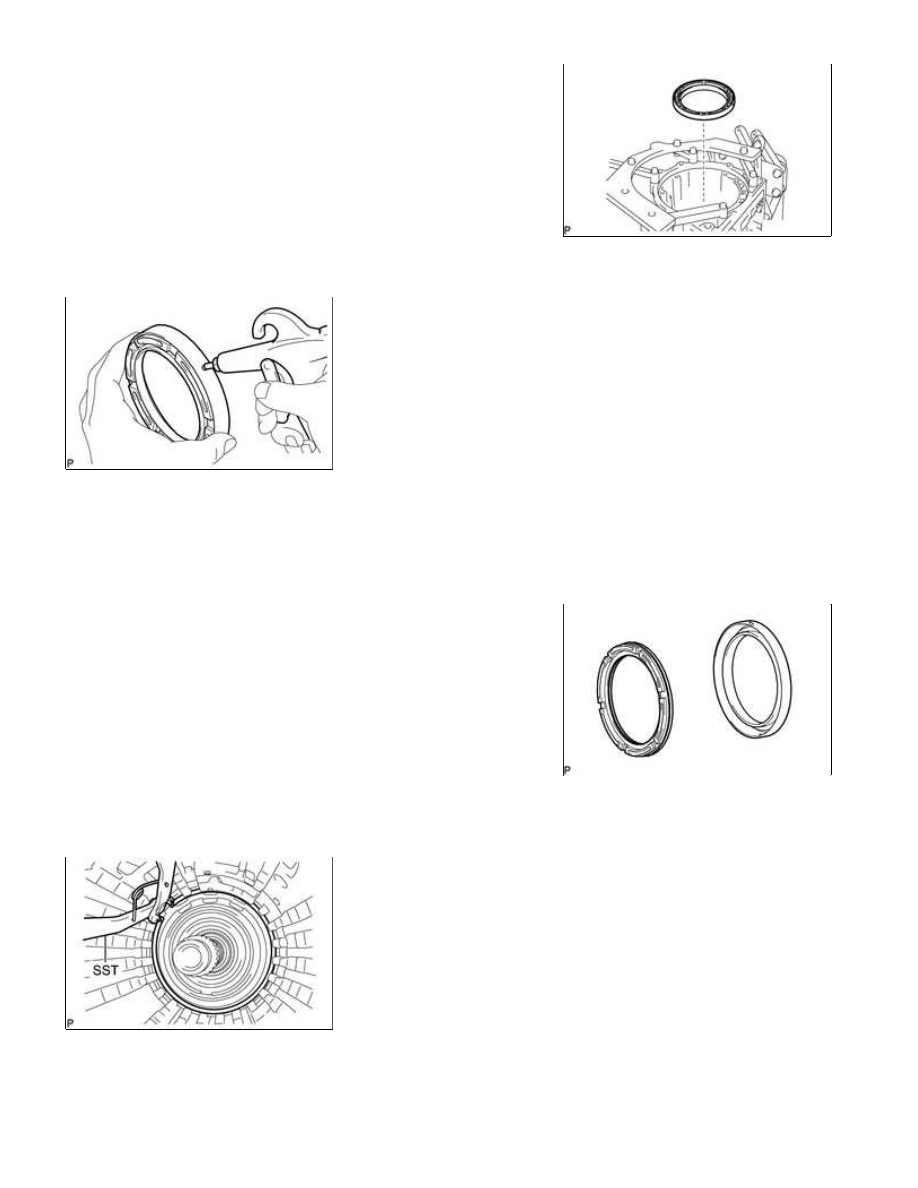

83. REMOVE NO. 2 BRAKE CYLINDER WITH NO. 2 BRAKE

PISTON

(a) Remove the No. 2 brake cylinder with the No. 2 brake piston

from the transmission case.

84. REMOVE NO. 2 BRAKE PISTON

(a) Hold the No. 2 brake piston and apply compressed air to the No. 2 brake cylinder to remove the No. 2

brake piston.

HINT:

If the piston does not pop out with compressed air, lift the piston out with needle-nose pliers.

(b) Remove the 2 O-rings from the No. 2 brake piston.

85. REMOVE INTERMEDIATE SHAFT WITH NO. 3 1-WAY CLUTCH ASSEMBLY, REAR

PLANETARY RING GEAR FLANGE AND REAR PLANETARY RING GEAR

(a) Using SST, remove the snap ring from the transmission case.

SST: 09350-30020

09350-07060

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

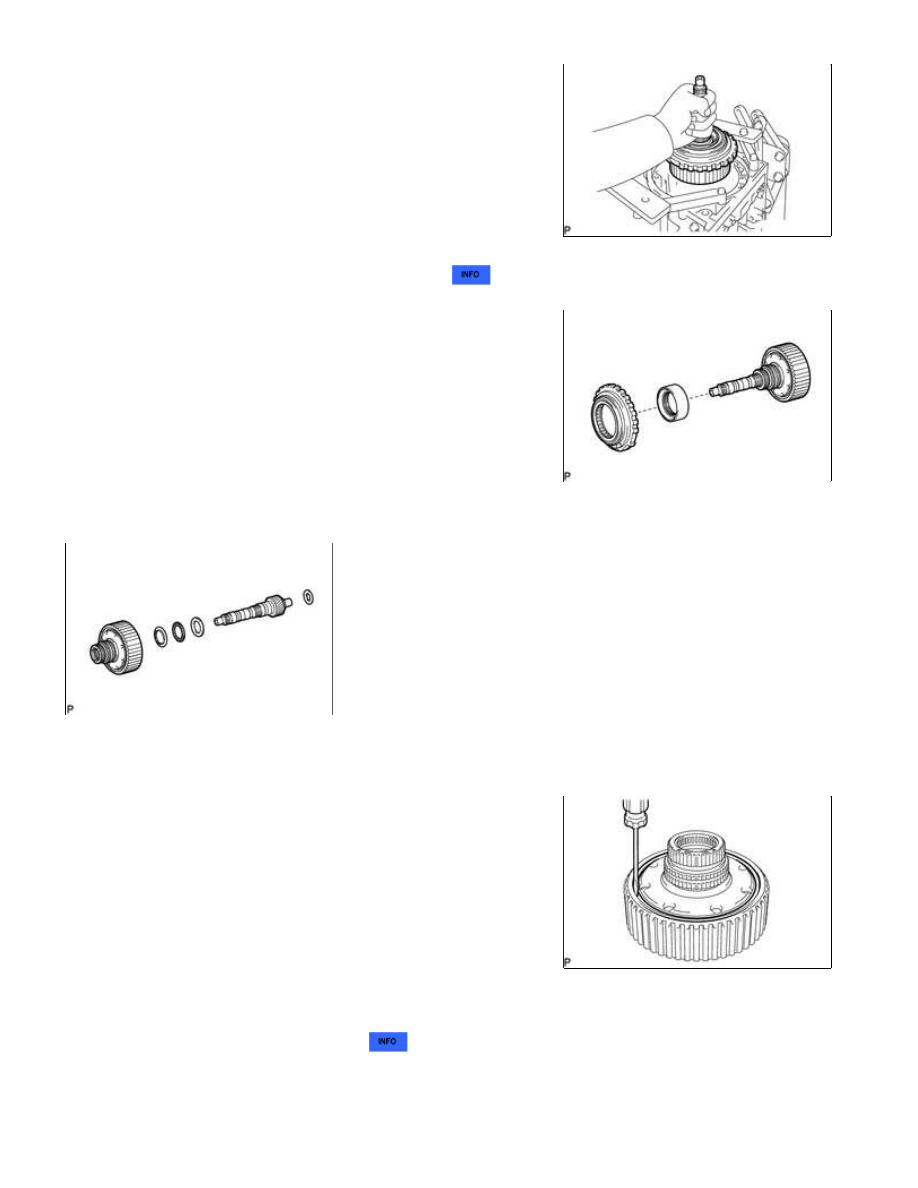

(b) Remove the intermediate shaft with No. 3 1-way clutch, rear

planetary ring gear flange and rear planetary ring gear from the

transmission case.

86. INSPECT NO. 3 1-WAY CLUTCH ASSEMBLY

87. REMOVE NO. 3 1-WAY CLUTCH ASSEMBLY

(a) Remove the No. 3 1-way clutch and 1-way clutch inner race

from the intermediate shaft.

88. REMOVE REAR PLANETARY RING GEAR

(a) Remove the rear planetary ring gear with rear planetary ring gear flange, 3 thrust bearing races and

thrust needle roller bearing from the intermediate shaft.

(b) Using a screwdriver, remove the snap ring.

(c) Remove the rear planetary ring gear flange from the rear planetary ring gear.

89. INSPECT INTERMEDIATE SHAFT

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

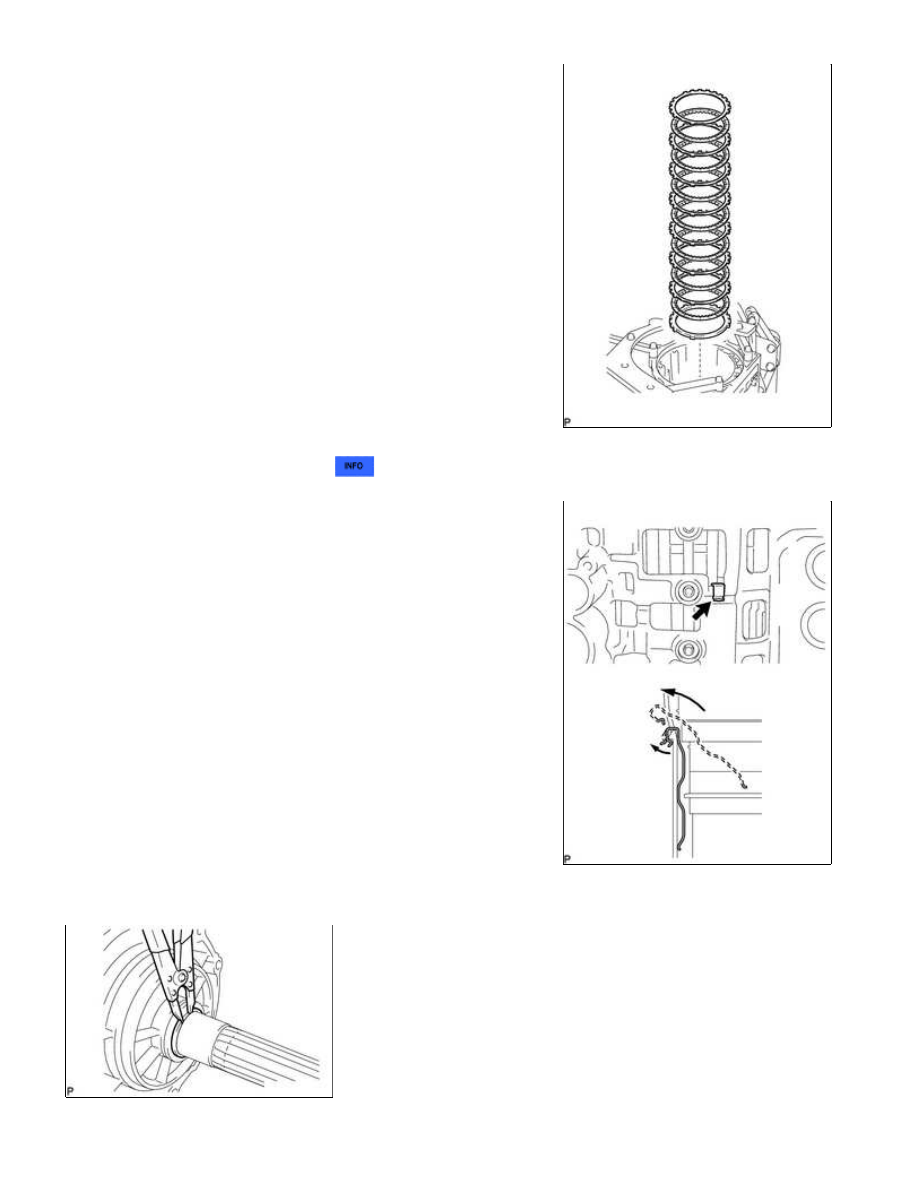

90. REMOVE NO. 4 BRAKE DISC SET

(a) Remove the 2 flanges, 7 discs and 6 plates from the

transmission case.

91. INSPECT NO. 4 BRAKE DISC

92. REMOVE BRAKE PLATE STOPPER SPRING

NOTICE:

When removing the stopper spring, do not apply excessive force

and do not deform it.

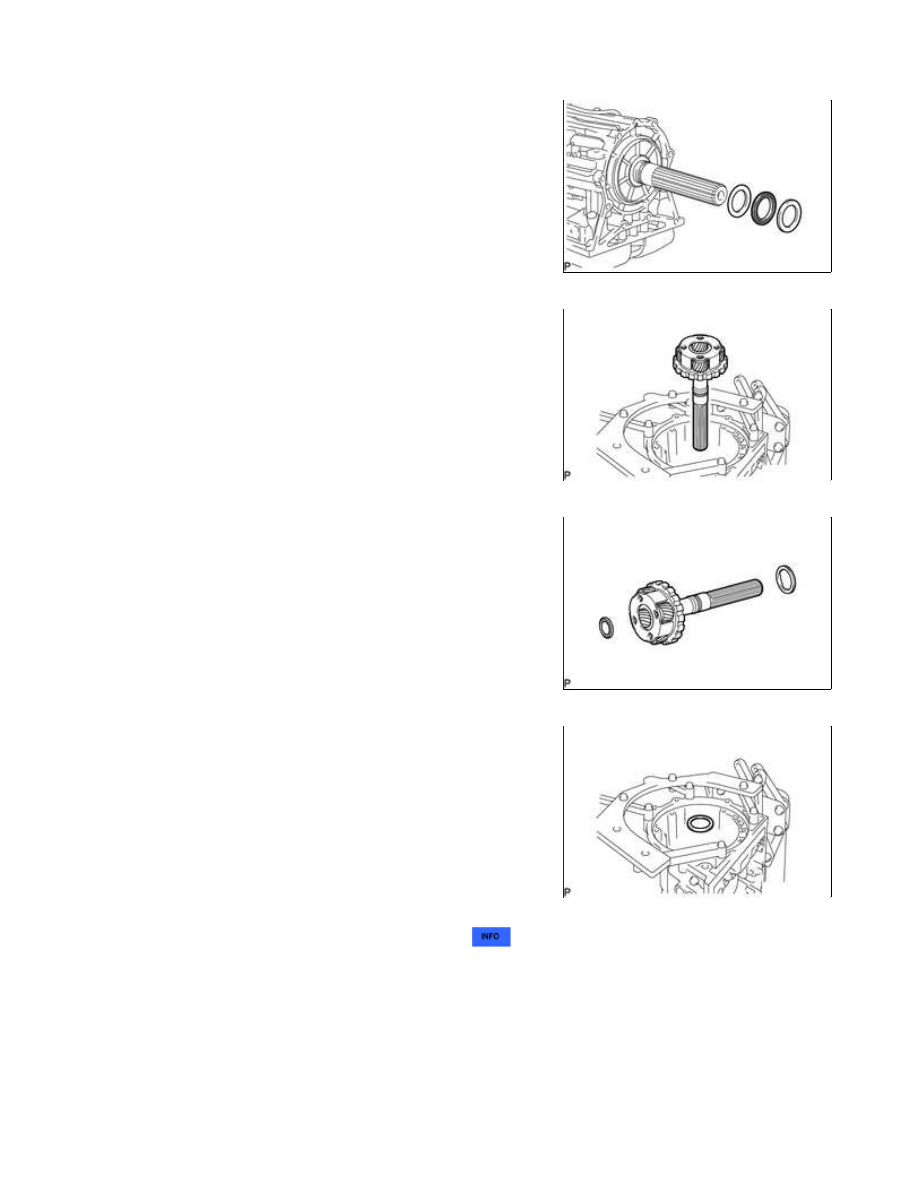

93. REMOVE REAR PLANETARY GEAR ASSEMBLY

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

(a) Using snap ring expander, remove the snap ring.

(b) Remove the rear planetary flange thrust bearing race, thrust

needle roller bearing and thrust bearing race.

(c) Remove the rear planetary gear from the transmission case.

(d) Remove the 2 thrust needle roller bearings from the rear

planetary gear.

(e) Remove the thrust bearing race from the transmission case.

94. INSPECT REAR PLANETARY GEAR ASSEMBLY

95. REMOVE 1ST AND REVERSE BRAKE PISTON

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...
