(a) Place SST on the direct clutch piston, and compress the return spring with a press.

SST: 09380-60010

09381-06030

09381-06040

09381-06080

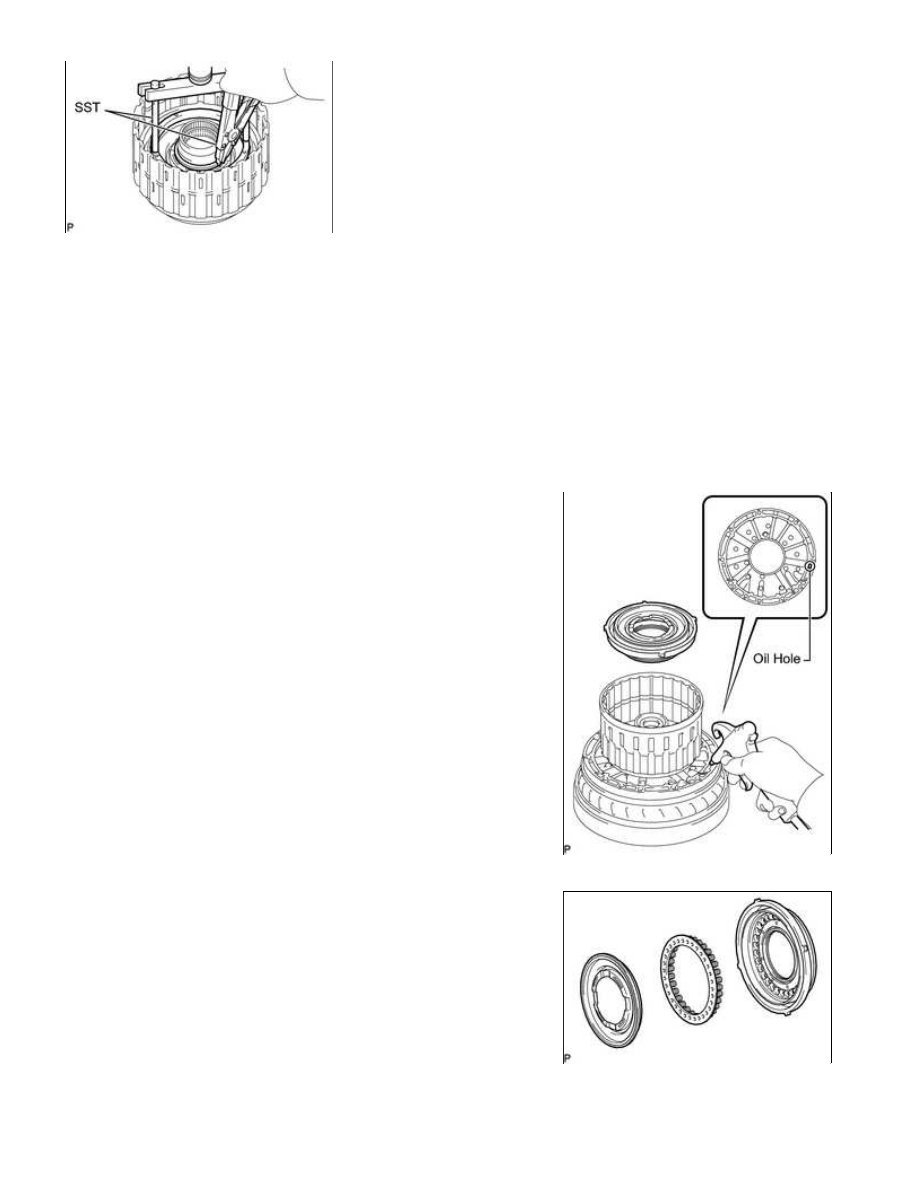

(b) Using SST, remove the snap ring.

SST: 09350-30020

09350-07070

(c) Place the oil pump onto the torque converter clutch, and then place the clutch drum onto the oil pump.

(d) Hold the direct clutch piston by hand and apply compressed air

and direct clutch return spring sub-assembly.

(e) Remove the No. 2 clutch balancer and direct clutch return spring

sub-assembly from the direct clutch piston.

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

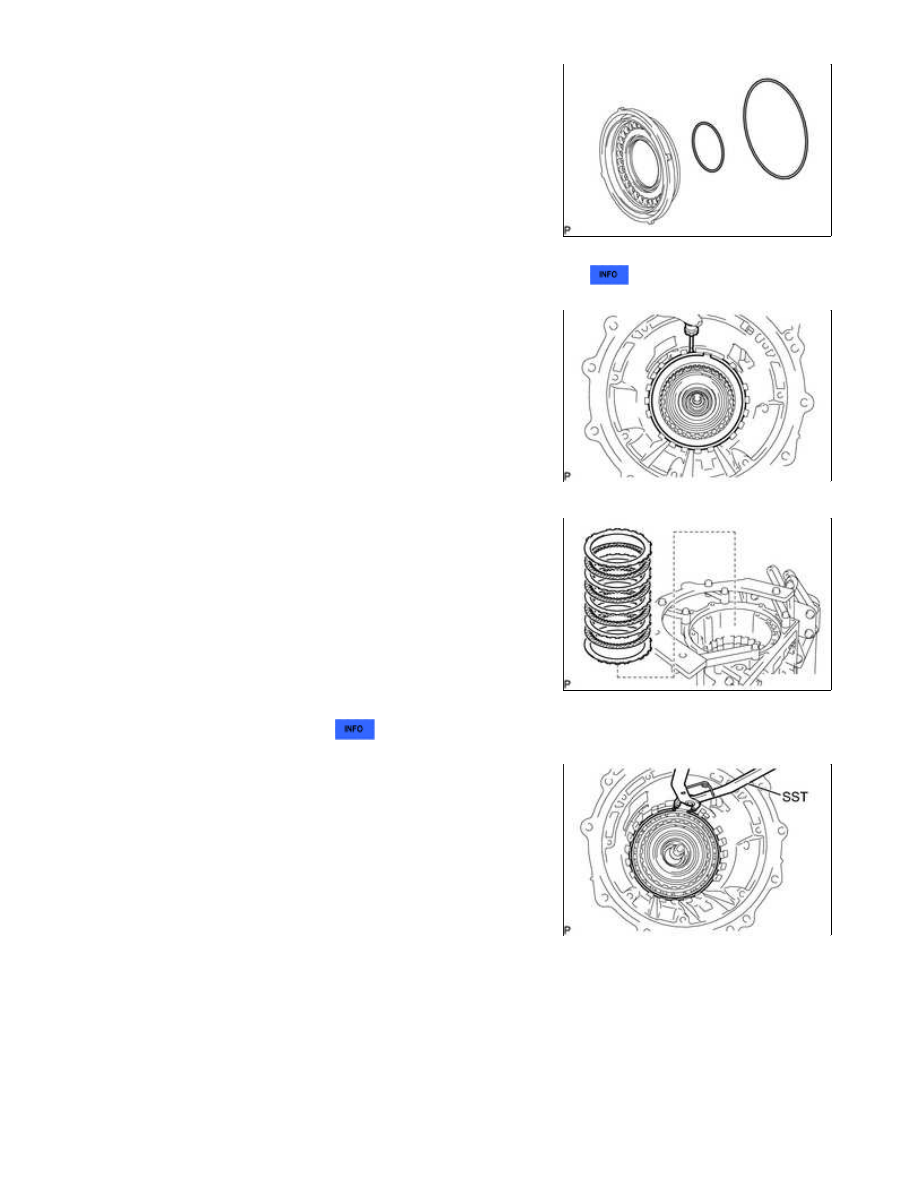

(f) Remove the 2 O-rings from the direct clutch piston.

57. INSPECT DIRECT CLUTCH RETURN SPRING SUB-ASSEMBLY

58. REMOVE NO. 3 BRAKE SNAP RING

(a) Using a screwdriver, remove the No. 3 brake snap ring from the

transmission case.

59. REMOVE NO. 3 BRAKE DISC SET

(a) Remove the 2 flanges, 4 discs and 3 plates from the

transmission case.

60. INSPECT NO. 3 BRAKE DISC

61. REMOVE NO. 3 BRAKE PISTON HOLE SNAP RING

(a) Using SST, remove the snap ring.

SST: 09350-30020

09350-07060

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

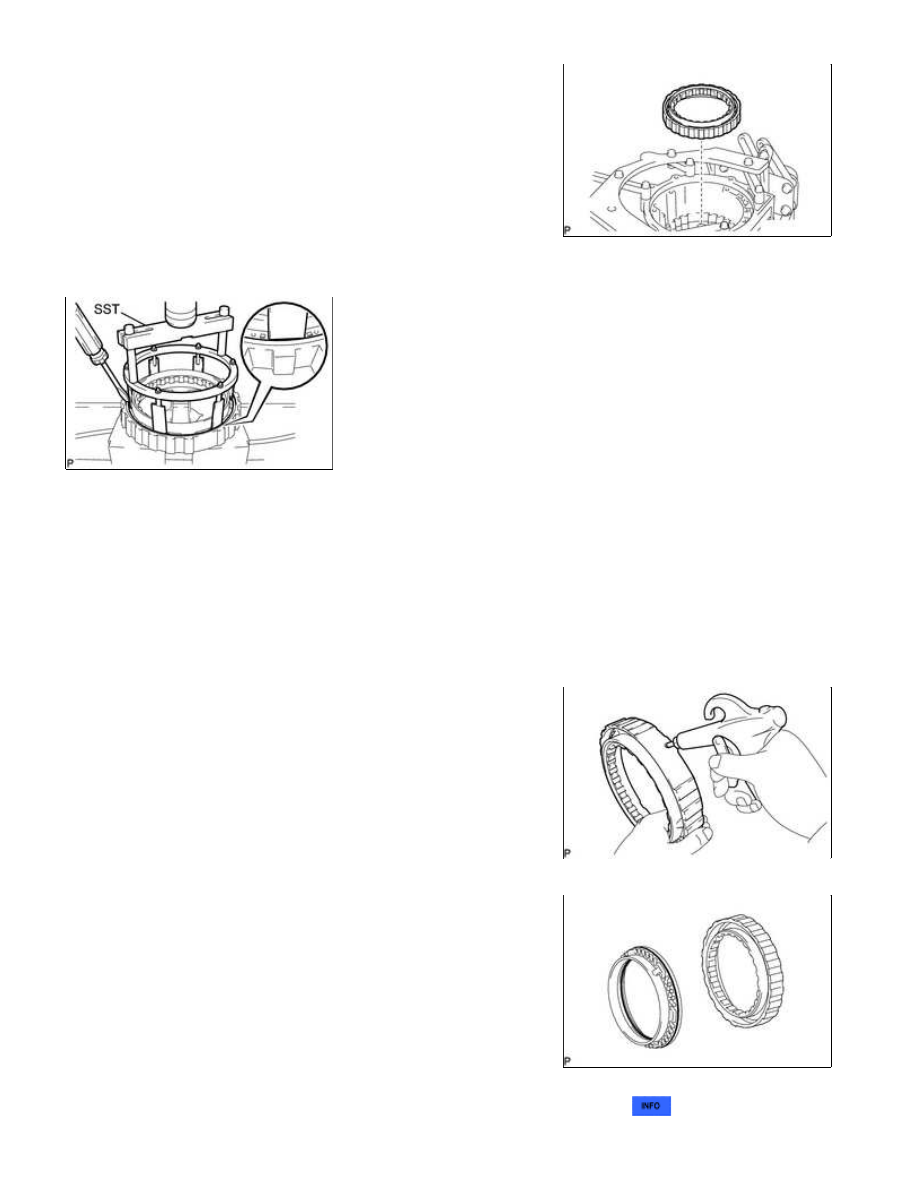

62. REMOVE NO. 3 BRAKE CYLINDER WITH NO. 3 BRAKE

PISTON AND NO. 3 BRAKE PISTON RETURN SPRING
SUB-ASSEMBLY

(a) Remove the No. 3 brake cylinder with the No. 3 brake piston

and No. 3 brake piston return spring from the transmission case.

63. REMOVE NO. 3 BRAKE PISTON

(a) Using SST and a press, compress the return spring and remove the snap ring and No. 3 brake piston

return spring with a screwdriver.

SST: 09380-60010

09381-06020

09381-06040

09381-06060

09381-06100

09381-06110

(b) Hold the No. 3 brake piston and apply compressed air (392 kPa,

4.0 kgf/cm 2 , 57 psi) to the No. 3 brake cylinder to remove the

No. 3 brake piston.

(c) Remove the 2 O-rings from the No. 3 brake piston.

64. INSPECT NO. 3 BRAKE PISTON RETURN SPRING SUB-ASSEMBLY

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

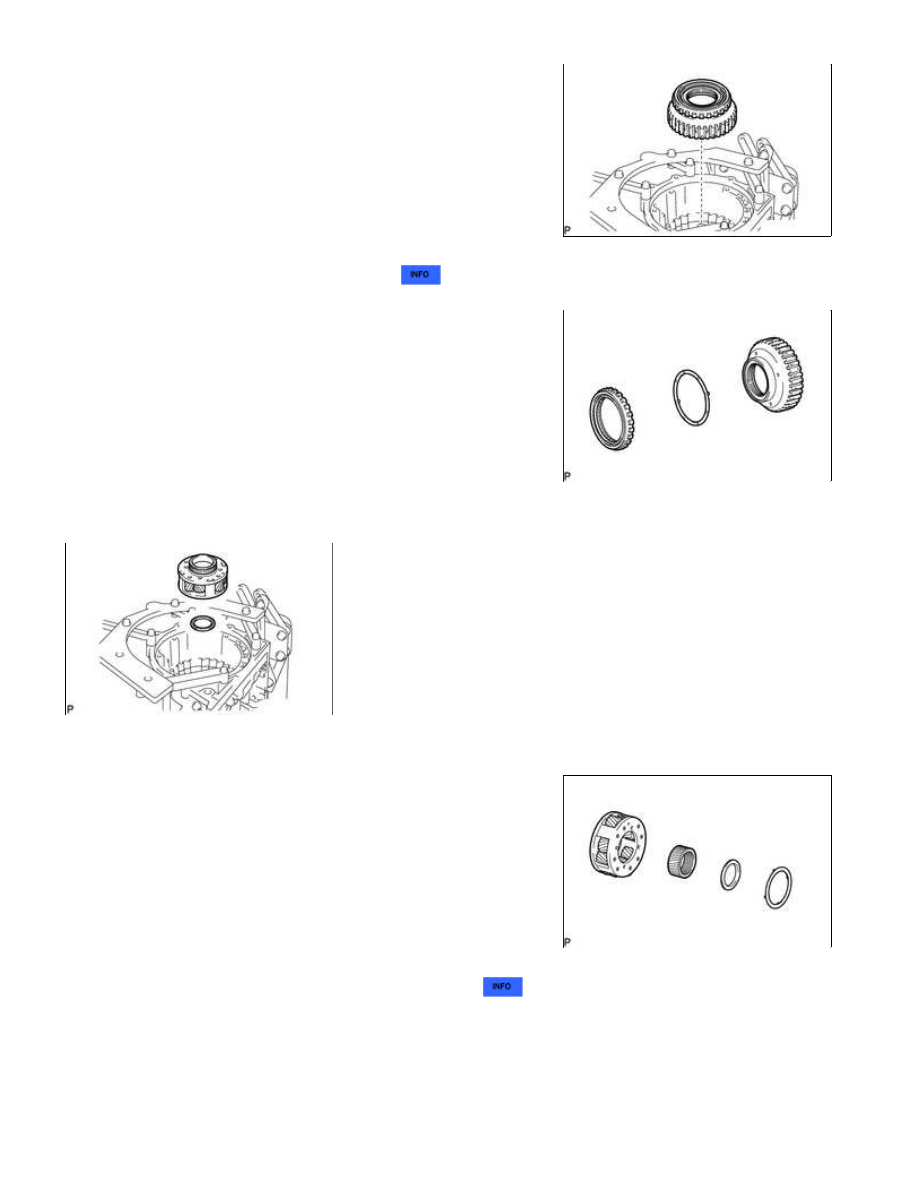

65. REMOVE 1-WAY CLUTCH ASSEMBLY WITH 1-WAY

CLUTCH INNER RACE SUB-ASSEMBLY

(a) Remove the 1-way clutch with 1-way clutch inner race from the

transmission case.

66. INSPECT 1-WAY CLUTCH ASSEMBLY

67. REMOVE 1-WAY CLUTCH INNER RACE SUB-ASSEMBLY

(a) Separate the 1-way clutch inner race from the 1-way clutch and

remove the No. 1 planetary carrier thrust washer.

68. REMOVE FRONT PLANETARY GEAR ASSEMBLY

(a) Remove the front planetary gear and thrust needle roller bearing from the transmission case.

(b) Remove the No. 2 planetary carrier thrust washer, thrust

bearing race and front planetary sun gear from the front

planetary gear.

69. INSPECT FRONT PLANETARY GEAR ASSEMBLY
