Toyota Tundra (2015 year). Manual - part 585

Engine speed-Turbine speed (NE-NT)

50 rpm or more

Calculated load value

7.75% or more (A/C off)

7.75% or more (A/C on)

Input speed/output speed (NT/NO)

NT: Input (Turbine) speed

NO: Internal counter shaft speed

3.11 to 7.58

or

1.83 to 2.27

or

1.24 to 1.49

or

0.93 to 1.07

or

0.66 to 0.80

or

0.51 to 0.65

ON Malfunction (B)

ECM selected gear

5th

Vehicle speed

2 km/h (1.2 mph) or more

Throttle valve opening angle

9% or more at 2000 rpm

(Conditions vary with engine speed)

Calculated load value

7.75% or more (A/C off)

7.75% or more (A/C on)

Input speed/output speed (NT/NO)

NT: Input (Turbine) speed

NO: Internal counter shaft speed

3.11 to 7.58

or

1.83 to 2.27

or

1.24 to 1.49

or

0.93 to 1.07

or

0.66 to 0.80

or

0.51 to 0.65

TYPICAL MALFUNCTION THRESHOLDS

[OFF malfunction]

Turbine speed/Output speed (NT/NO)

0.66 or more, and 0.80 or less

(This means actual gear is 5th)

OFF Malfunction (B)

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

Turbine speed-Output speed x 5th gear ratio

(NT-NO x 5th gear ratio)

1000 rpm or more

OFF Malfunction (C)

Turbine speed-Output speed x 6th gear ratio

(NT-NO x 6th gear ratio)

1000 rpm or more

[ON malfunction]

1st detection: temporary flag ON

2nd detection: pending fault code ON

ON Malfunction (A)

Turbine speed/Output speed (NT/NO)

1.83 or more, and 2.27 or less

(This means actual gear is 2nd)

ON Malfunction (B)

Turbine speed/Output speed (NT/NO)

0.66 or more, and 0.80 or less

(This means actual gear is 5th)

INSPECTION PROCEDURE

NOTICE:

Perform the universal trip to clear permanent DTCs



.

1. ACTIVE TEST

HINT:

Using the Techstream to perform Active Tests allows relays, VSVs, actuators and other items to be

operated without removing any parts. This non-intrusive functional inspection can be very useful because
intermittent operation may be discovered before parts or wiring is disturbed. Performing Active Tests early
in troubleshooting is one way to save diagnostic time. Data List information can be displayed while
performing Active Tests.

(a) Warm up the engine.

(b) Turn the ignition switch off.

(c) Connect the Techstream to the DLC3.

(d) Turn the ignition switch to ON.

(e) Turn the Techstream on.

(f) Enter the following menus: Powertrain / Engine and ECT / Active Test.

(g) According to the display on the Techstream, perform the Active Test.

HINT:

While driving, the shift position can be forcibly changed with the Techstream.

Comparing the shift position commanded by the Active Test with the actual shift position enables you to

confirm the problem



.

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

A

Engine and ECT:

TESTER

DISPLAY

TEST PART

CONTROL RANGE

DIAGNOSTIC NOTE

Control the Shift

Position

Operate shift solenoid valve

and set each shift position

Press "→" button:

Shift up

Press "←" button:

Shift down

Possible to check operation of

shift solenoid valves

[Vehicle Condition]

50 km/h (30 mph) or less

HINT:

This test can be conducted when the vehicle speed is 50 km/h (30 mph) or less.
The 4th to 5th and 5th to 6th up-shifts must be performed with the accelerator pedal released.
The 6th to 5th and 5th to 4th down-shifts must be performed with the accelerator pedal released.
Do not operate the accelerator pedal for at least 2 seconds after shifting and do not shift successively.
The shift position commanded by the ECM is shown in the Data List display on the Techstream.
The shift solenoid valve S1 turns ON/OFF normally when the shift lever is in the D position.

ECM gear shift command

1st

2nd

3rd

4th

5th

6th

Shift solenoid valve S1

OFF

ON

ON

ON

ON

ON

PROCEDURE

1.

CHECK DTC OUTPUT (IN ADDITION TO DTC P0751)

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Turn the Techstream on.

(d) Enter the following menus: Powertrain / Engine and ECT / Trouble Codes.

(e) Read the DTCs using the Techstream.

Result

RESULT

PROCEED TO

Only P0751 is output

A

P0751 and other DTCs are output

B

HINT:

If any other codes besides P0751 are output, perform troubleshooting for those DTCs first.

B

GO TO DTC CHART

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

2.

PERFORM ACTIVE TEST USING TECHSTREAM (SHIFT SOLENOID VALVE SLT)

NOTICE:

Perform the test at the normal operating ATF temperature: 50 to 80°C (122 to 176°F).
Be careful to prevent SST's hose from interfering with the exhaust pipe.
Perform the test with the A/C OFF.

HINT:

Using the Techstream to perform Active Tests allows relays, VSVs, actuators and other items to be

operated without removing any parts. This non-intrusive functional inspection can be very useful because
intermittent operation may be discovered before parts or wiring is disturbed. Performing Active Tests early
in troubleshooting is one way to save diagnostic time. Data List information can be displayed while
performing Active Tests.

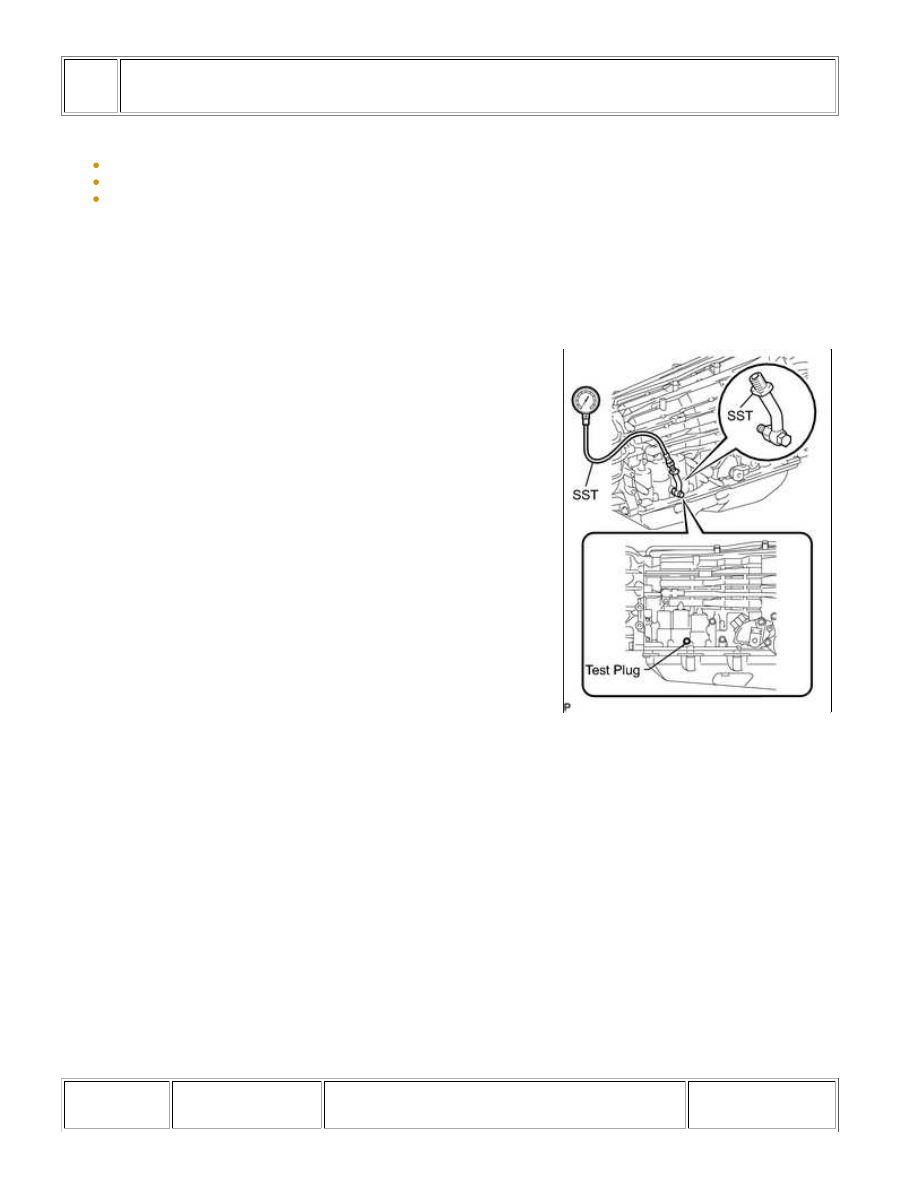

(a) Remove the test plug on the transmission case center right

side and connect SST.

SST: 09992-00095

09992-00231

09992-00271

(b) Connect the Techstream to the DLC3.

(c) Start the engine and warm it up.

(d) Measure the line pressure with SST.

(e) Turn the Techstream on.

(f) Enter the following menus: Powertrain / Engine and ECT / Active Test.

(g) According to the display on the Techstream, perform the Active Test.

(h) Measure the line pressure.

Engine and ECT:

TESTER

DISPLAY

TEST PART

CONTROL RANGE

DIAGNOSTIC NOTE

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...
