Toyota Tundra (2015 year). Manual - part 521

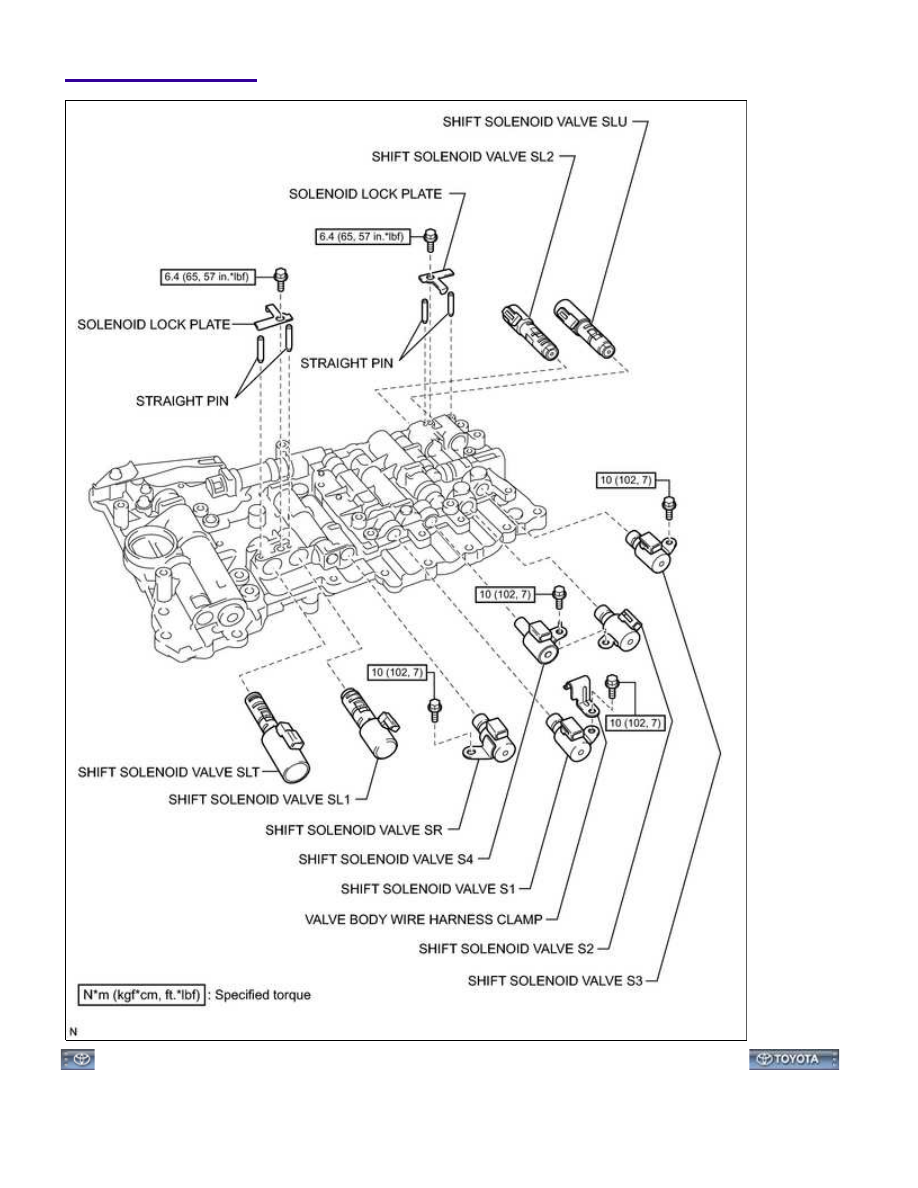

ILLUSTRATION

A760F AUTOMATIC TRANSMISSION: VALVE BODY ASSEMBLY...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000013CM05LX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760F AUTOMATIC TRANSMISSION: VALVE BODY ASSEMBLY: REMOVAL; 2015 MY Tundra [08/2014 -

       ]

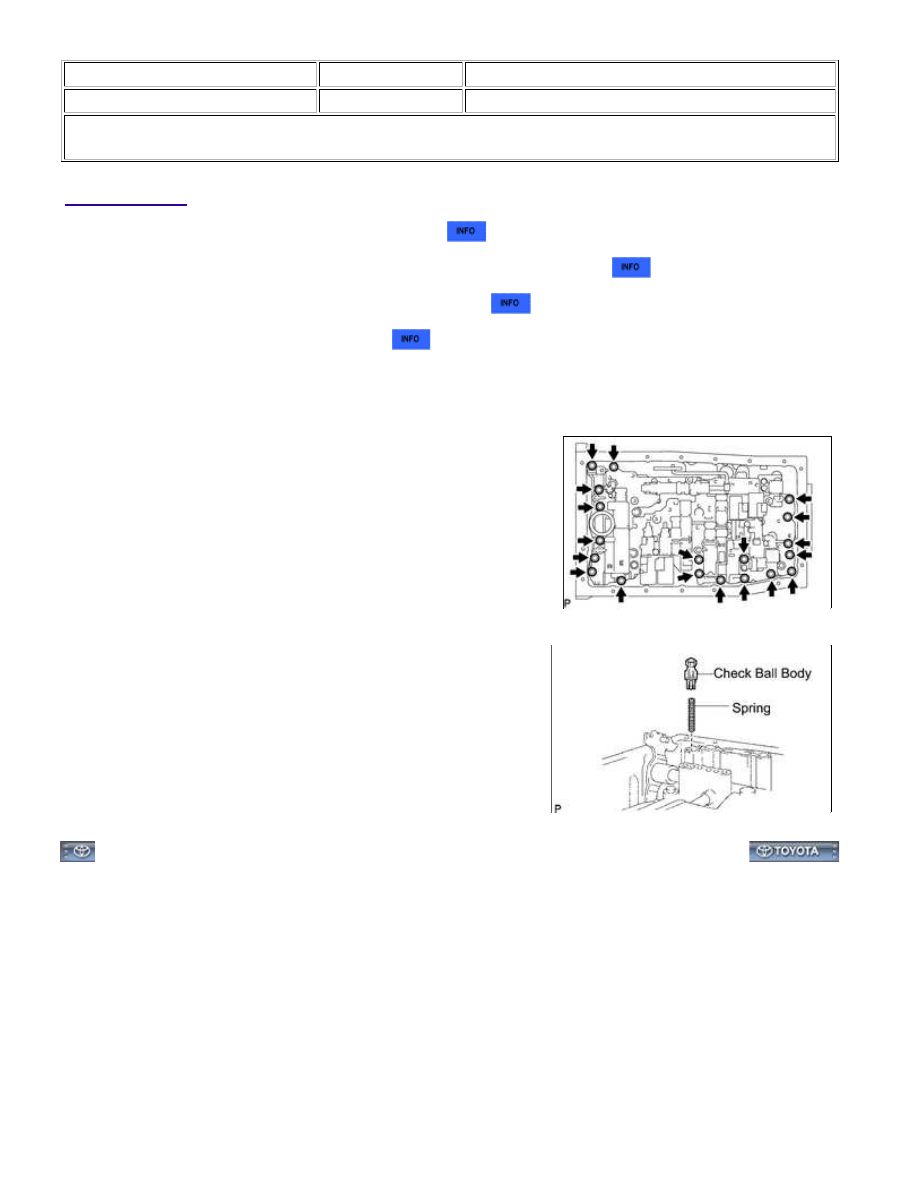

REMOVAL

1. DRAIN AUTOMATIC TRANSMISSION FLUID

2. REMOVE AUTOMATIC TRANSMISSION OIL PAN SUB-ASSEMBLY

3. REMOVE VALVE BODY OIL STRAINER ASSEMBLY

4. DISCONNECT TRANSMISSION WIRE

5. REMOVE TRANSMISSION VALVE BODY ASSEMBLY

(a) Remove the bolt, detent spring cover and detent spring.

(b) Remove the 19 bolts and valve body.

(c) Remove the check ball body and spring.

NOTICE:

Do not drop the check ball body and spring.

A760F AUTOMATIC TRANSMISSION: VALVE BODY ASSEMBLY:...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000000O9L07AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760F AUTOMATIC TRANSMISSION: VALVE BODY ASSEMBLY: DISASSEMBLY; 2015 MY Tundra [08/2014

-        ]

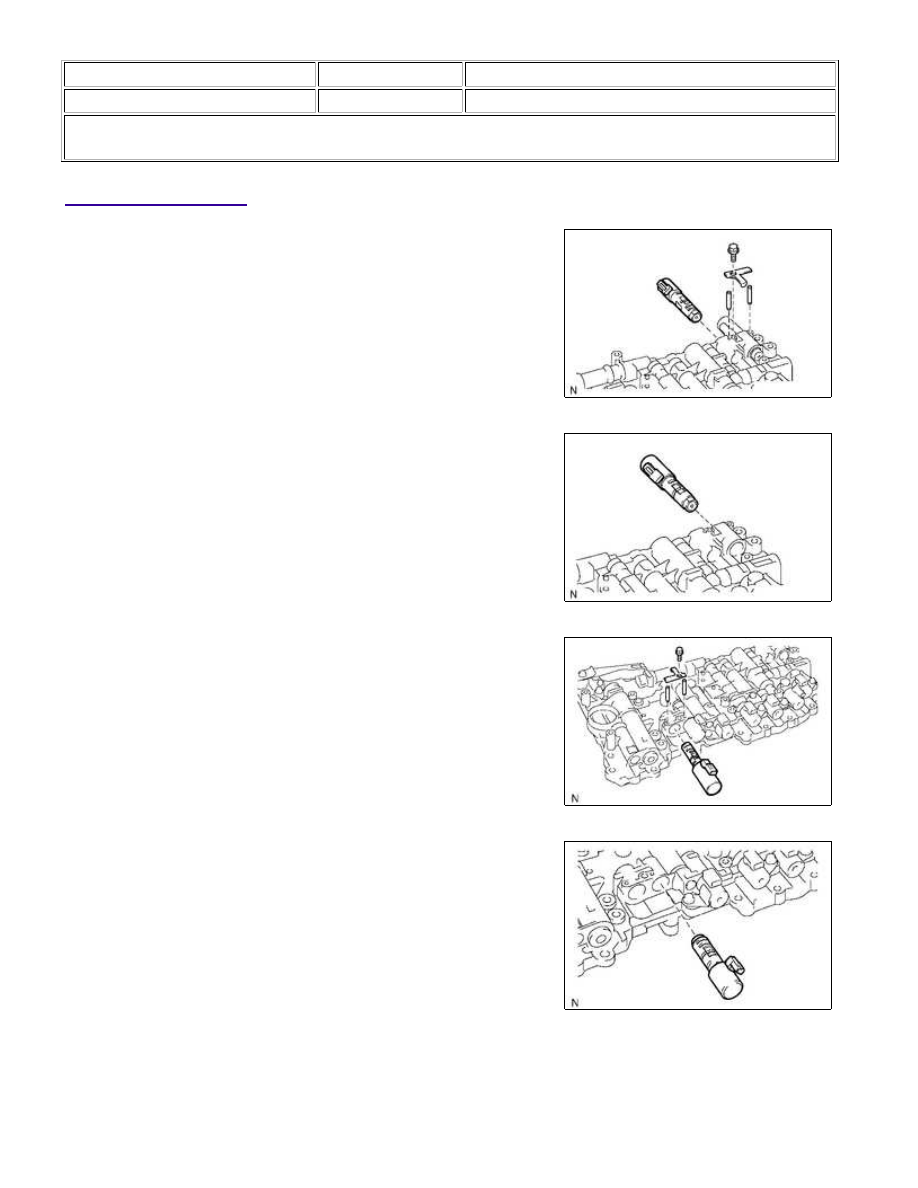

DISASSEMBLY

1. REMOVE SHIFT SOLENOID VALVE SL2

(a) Remove the bolt, lock plate and 2 straight pins.

(b) Remove the shift solenoid valve.

2. REMOVE SHIFT SOLENOID VALVE SLU

3. REMOVE SHIFT SOLENOID VALVE SLT

(a) Remove the bolt, lock plate and 2 straight pins.

(b) Remove the shift solenoid valve.

4. REMOVE SHIFT SOLENOID VALVE SL1

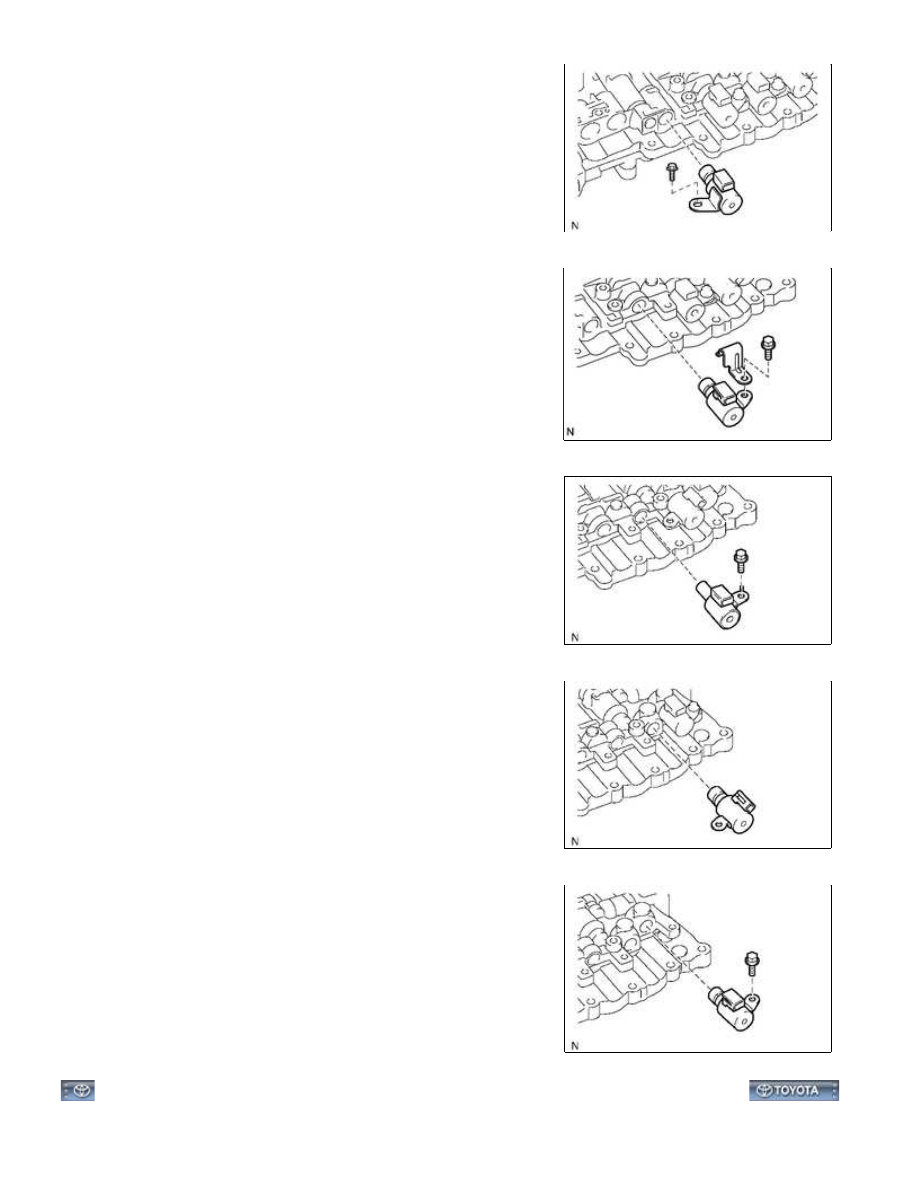

5. REMOVE SHIFT SOLENOID VALVE SR

A760F AUTOMATIC TRANSMISSION: VALVE BODY ASSEMBLY:...

(a) Remove the bolt and shift solenoid valve.

6. REMOVE SHIFT SOLENOID VALVE S1

(a) Remove the bolt, valve body wire harness clamp and shift

solenoid valve.

7. REMOVE SHIFT SOLENOID VALVE S4

(a) Remove the bolt and shift solenoid valve.

8. REMOVE SHIFT SOLENOID VALVE S2

9. REMOVE SHIFT SOLENOID VALVE S3

(a) Remove the bolt and shift solenoid valve.

A760F AUTOMATIC TRANSMISSION: VALVE BODY ASSEMBLY:...
