Toyota Tundra (2015 year). Manual - part 520

Last Modified: 9-16-2014

6.6 G

Doc ID: RM0000013FS04XX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760F AUTOMATIC TRANSMISSION: TRANSMISSION WIRE: INSPECTION; 2015 MY Tundra [08/2014 -

       ]

INSPECTION

1. INSPECT TRANSMISSION WIRE (ATF TEMPERATURE

SENSOR)

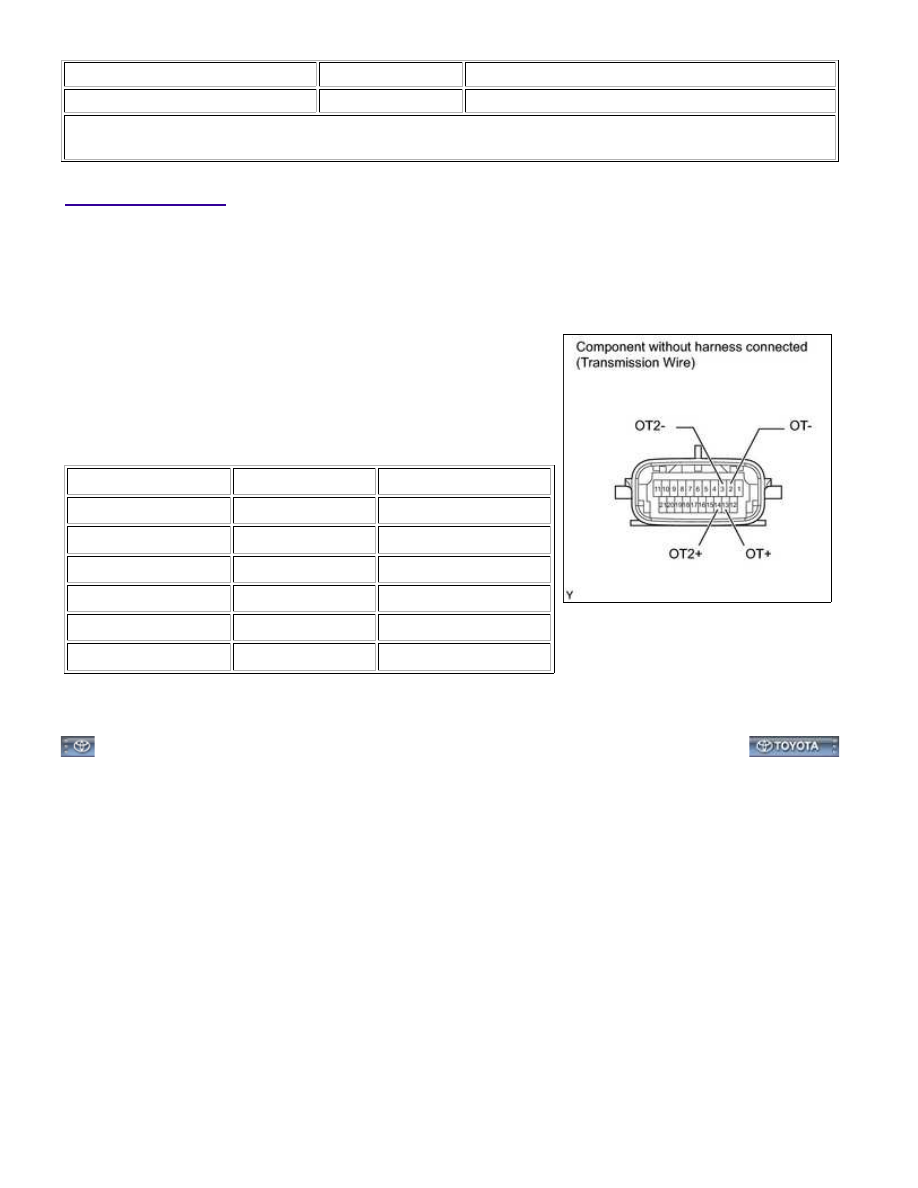

(a) Measure the resistance according to the value(s) in the table

below.

HINT:

Standard Resistance:

TESTER CONNECTION

ATF TEMPERATURE

SPECIFIED CONDITION

2 (OT-) - 13 (OT+)

10°C (50°F)

5 to 8 kΩ

2 (OT-) - 13 (OT+)

25°C (77°F)

2.5 to 4.5 kΩ

2 (OT-) - 13 (OT+)

110°C (230°F)

0.22 to 0.28 kΩ

3 (OT2-) - 14 (OT2+)

10°C (50°F)

5 to 8 kΩ

3 (OT2-) - 14 (OT2+)

25°C (77°F)

2.5 to 4.5 kΩ

3 (OT2-) - 14 (OT2+)

110°C (230°F)

0.22 to 0.28 kΩ

If the result is not as specified, replace the transmission wire.

A760F AUTOMATIC TRANSMISSION: TRANSMISSION WIRE: IN...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000013BZ064X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760F AUTOMATIC TRANSMISSION: TRANSMISSION WIRE: INSTALLATION; 2015 MY Tundra [08/2014 -

       ]

INSTALLATION

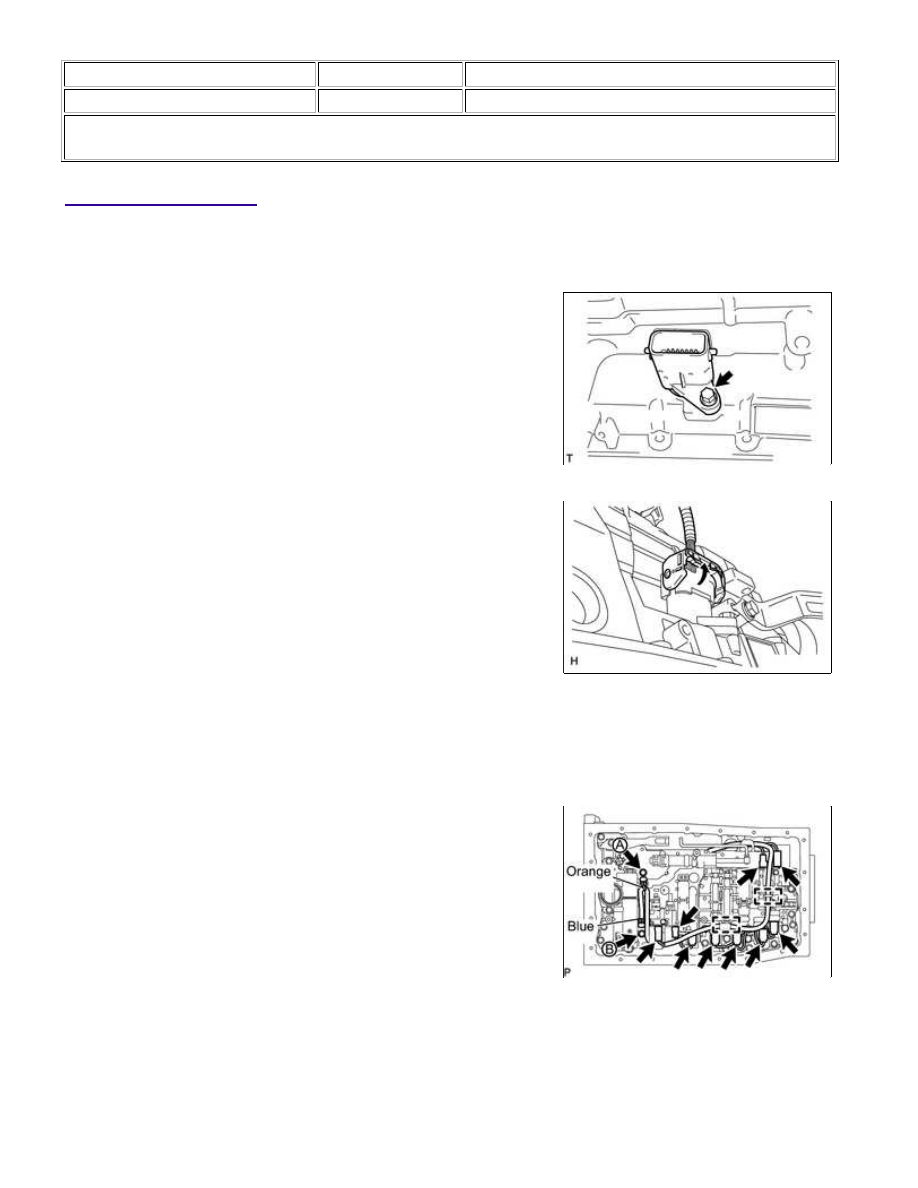

1. INSTALL TRANSMISSION WIRE

(a) Coat a new O-ring with ATF, and install it to the transmission wire connector.

(b) Install the transmission wire with the bolt.

Torque:

5.4 N·m {55 kgf·cm, 48in·lbf}

(c) Connect the transmission wire connector.

HINT:

2. CONNECT TRANSMISSION WIRE

(a) Connect the 9 solenoid valve connectors.

(b) Connect the 2 ATF temperature sensors with the 2 clamps and 2

bolts.

Torque:

for bolt A -

10 N·m {102 kgf·cm, 7ft·lbf}

for bolt B -

11 N·m {112 kgf·cm, 8ft·lbf}

HINT:

Each bolt length is indicated below.

12 mm (0.472 in.) for bolt A

36 mm (1.41 in.) for bolt B

(c) Attach the wire harness to the 2 clamps.

A760F AUTOMATIC TRANSMISSION: TRANSMISSION WIRE: I...

3. INSTALL VALVE BODY OIL STRAINER ASSEMBLY

(a) Coat a new O-ring with ATF, and install it to the oil strainer.

(b) Install the oil strainer with the 4 bolts.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

4. INSTALL AUTOMATIC TRANSMISSION OIL PAN

SUB-ASSEMBLY

NOTICE:

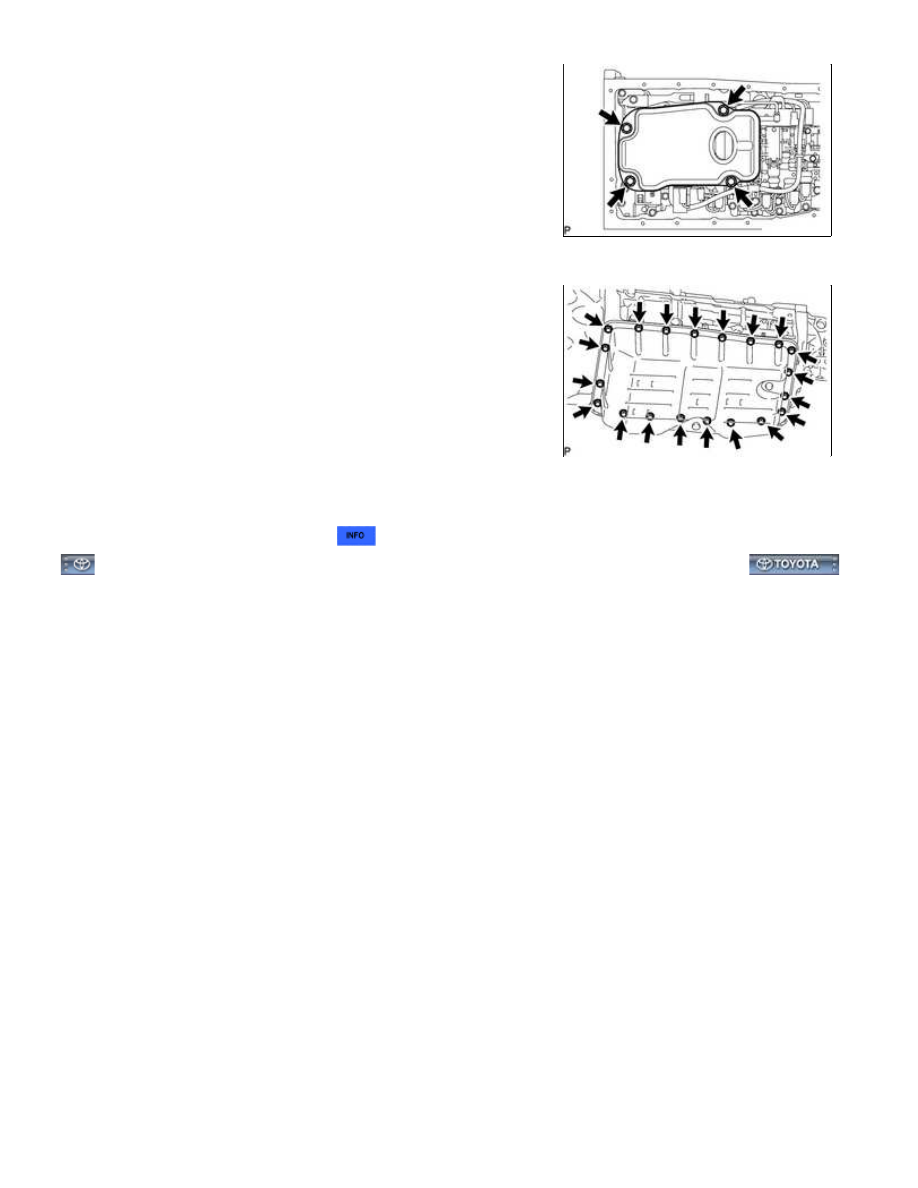

(a) Install a new gasket and the oil pan with the 20 bolts.

Torque:

7.0 N·m {71 kgf·cm, 62in·lbf}

5. ADD AUTOMATIC TRANSMISSION FLUID

(a) Add automatic transmission fluid



.

A760F AUTOMATIC TRANSMISSION: TRANSMISSION WIRE: I...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002BKZ04AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760F AUTOMATIC TRANSMISSION: VALVE BODY ASSEMBLY: COMPONENTS; 2015 MY Tundra [08/2014

-        ]

COMPONENTS

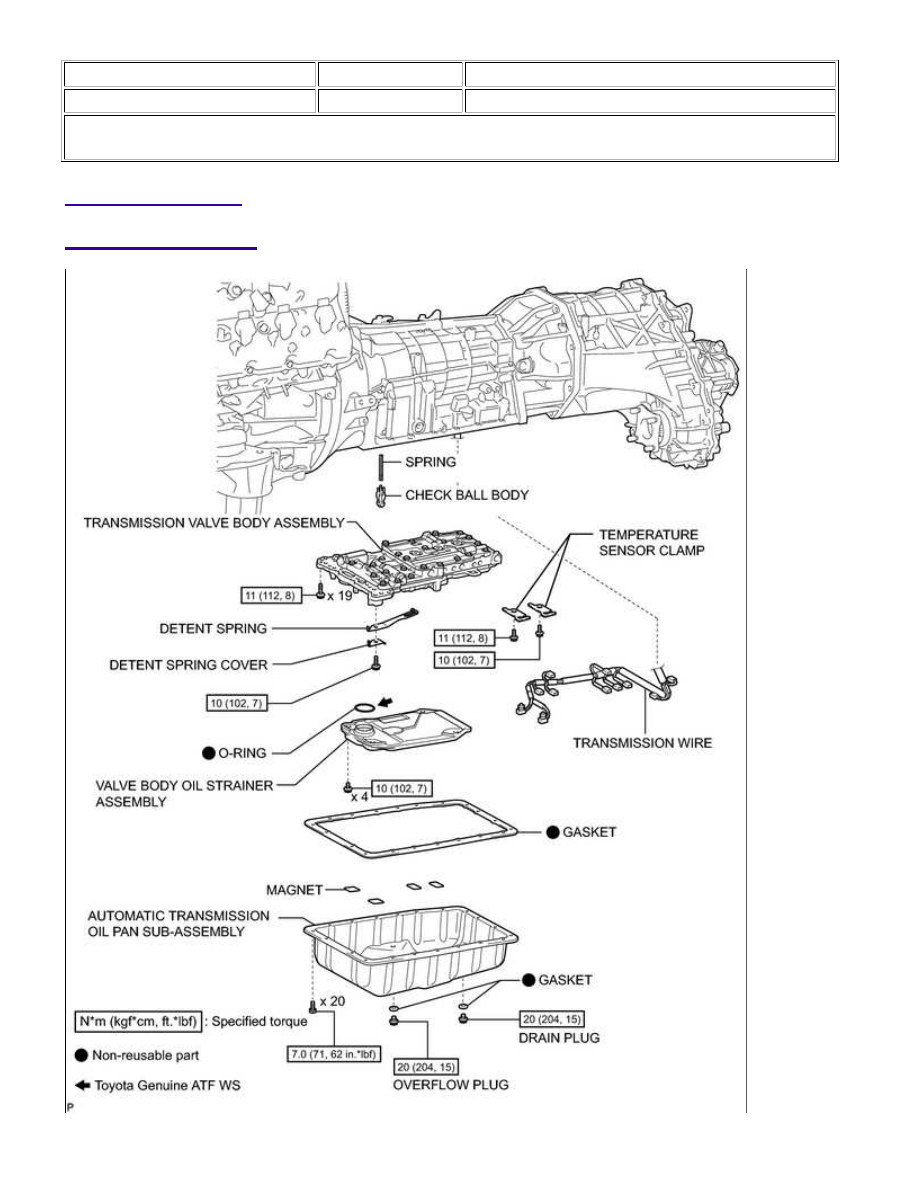

ILLUSTRATION
