Title: A760F AUTOMATIC TRANSMISSION: TRANSMISSION CONTROL CABLE (for Column Shift Type):

INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

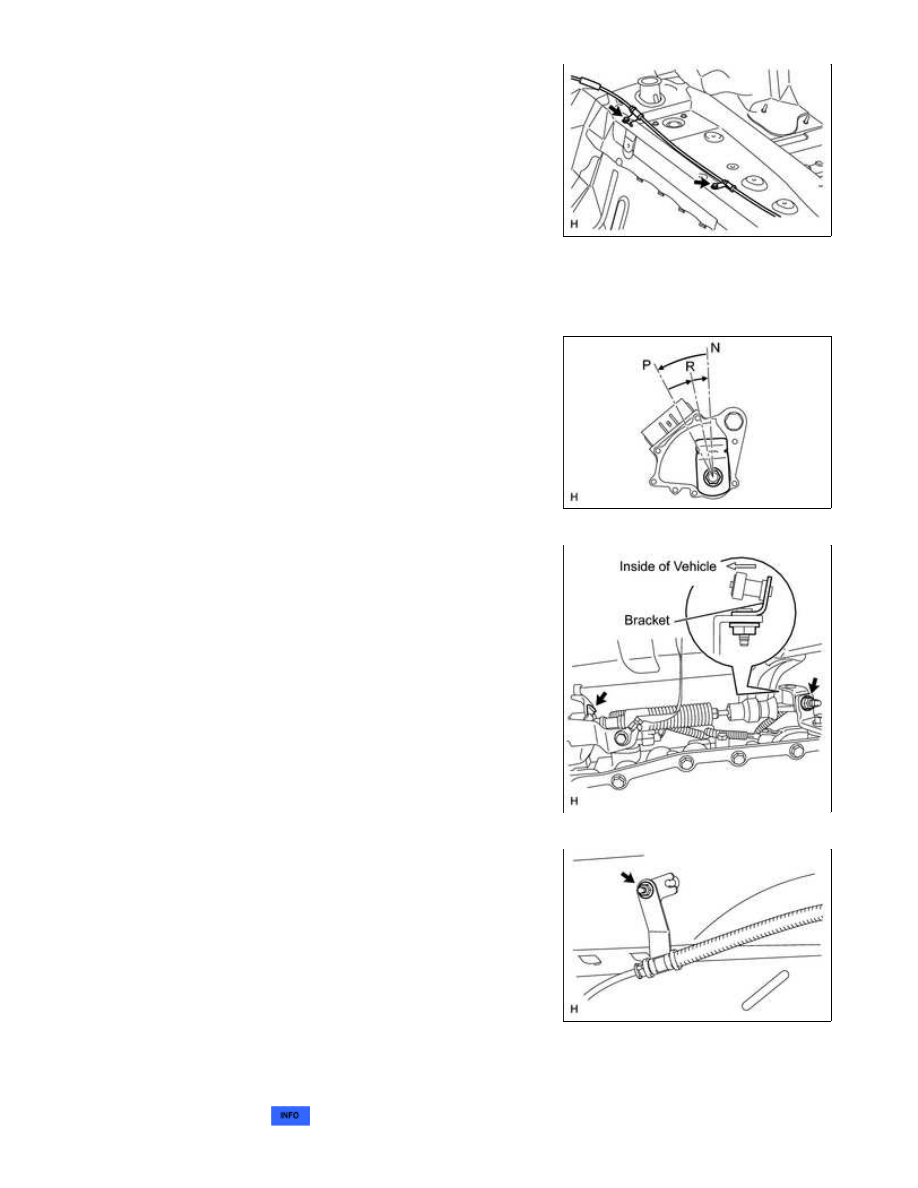

1. INSTALL COLUMN SHIFT TRANSMISSION CONTROL CABLE ASSEMBLY

(a) Insert the transmission control cable from the vehicle interior, and install the cable retainer with the 2

bolts.

Torque:

5.5 N·m {56 kgf·cm, 49in·lbf}

(b) Connect the cable to the steering column shaft bracket so that

column shift.

NOTICE:

Make sure to connect the cable end so that the inner cable is not

(d) Connect the 2 cable clamps with the 2 bolts.

Torque:

5.5 N·m {56 kgf·cm, 49in·lbf}

(e) Return the floor carpet to its original position.

(f) Move the shift lever to N.

(g) Turn the control shaft lever counterclockwise until it stops, and

then turn it clockwise 2 notches to set it to the N position.

(h) Connect the control cable with a new clip and the nut.

Torque:

13 N·m {133 kgf·cm, 10ft·lbf}

NOTICE:

When connecting the cable to the transmission control shaft

Torque:

5.4 N·m {55 kgf·cm, 48in·lbf}

2. INSTALL FRONT SEAT ASSEMBLY LH

(a) for Manual Seat Type:

Install the front seat LH



.

A760F AUTOMATIC TRANSMISSION: TRANSMISSION CONTRO...

(b) for Power Seat Type:

Install the front seat LH



.

(c) for Center Seat:

Install the front seat LH



.

3. ADJUST SHIFT LEVER POSITION

4. INSPECT SHIFT LEVER POSITION

5. INSTALL UPPER STEERING COLUMN COVER

6. INSTALL LOWER STEERING COLUMN COVER

7. INSTALL CENTER LOWER INSTRUMENT COVER

8. INSTALL LOWER NO. 1 INSTRUMENT PANEL AIRBAG ASSEMBLY

9. INSTALL LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH

10. INSTALL COWL SIDE TRIM BOARD LH

11. INSTALL FRONT DOOR SCUFF PLATE LH (for Double Cab, CrewMax)

12. INSTALL FRONT DOOR SCUFF PLATE LH (for Regular Cab)

13. INSTALL STEERING WHEEL ASSEMBLY

A760F AUTOMATIC TRANSMISSION: TRANSMISSION CONTRO...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002ZLL03NX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760F AUTOMATIC TRANSMISSION: TRANSMISSION CONTROL CABLE (for Floor Shift Type):

COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

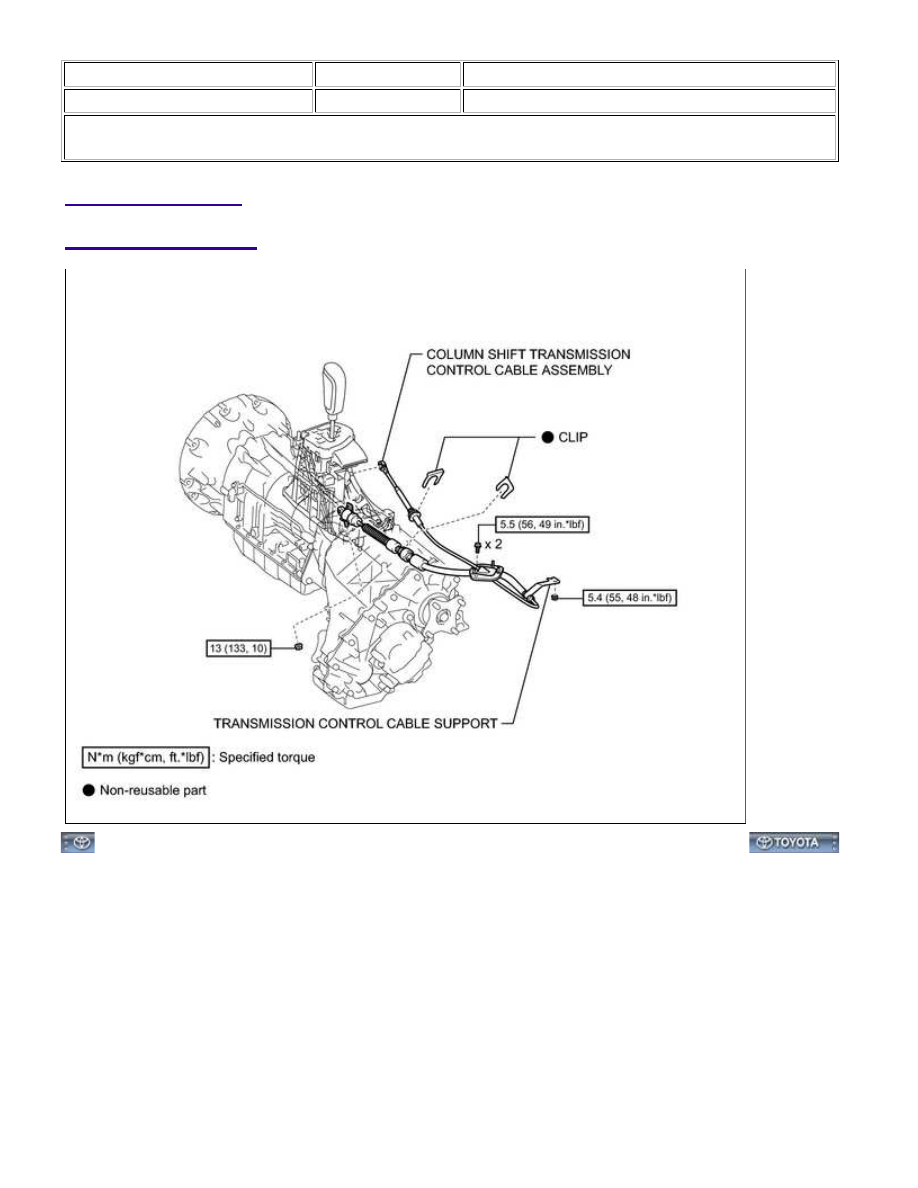

ILLUSTRATION
