Toyota Tundra (2015 year). Manual - part 515

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002BL1048X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760F AUTOMATIC TRANSMISSION: SPEED SENSOR: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

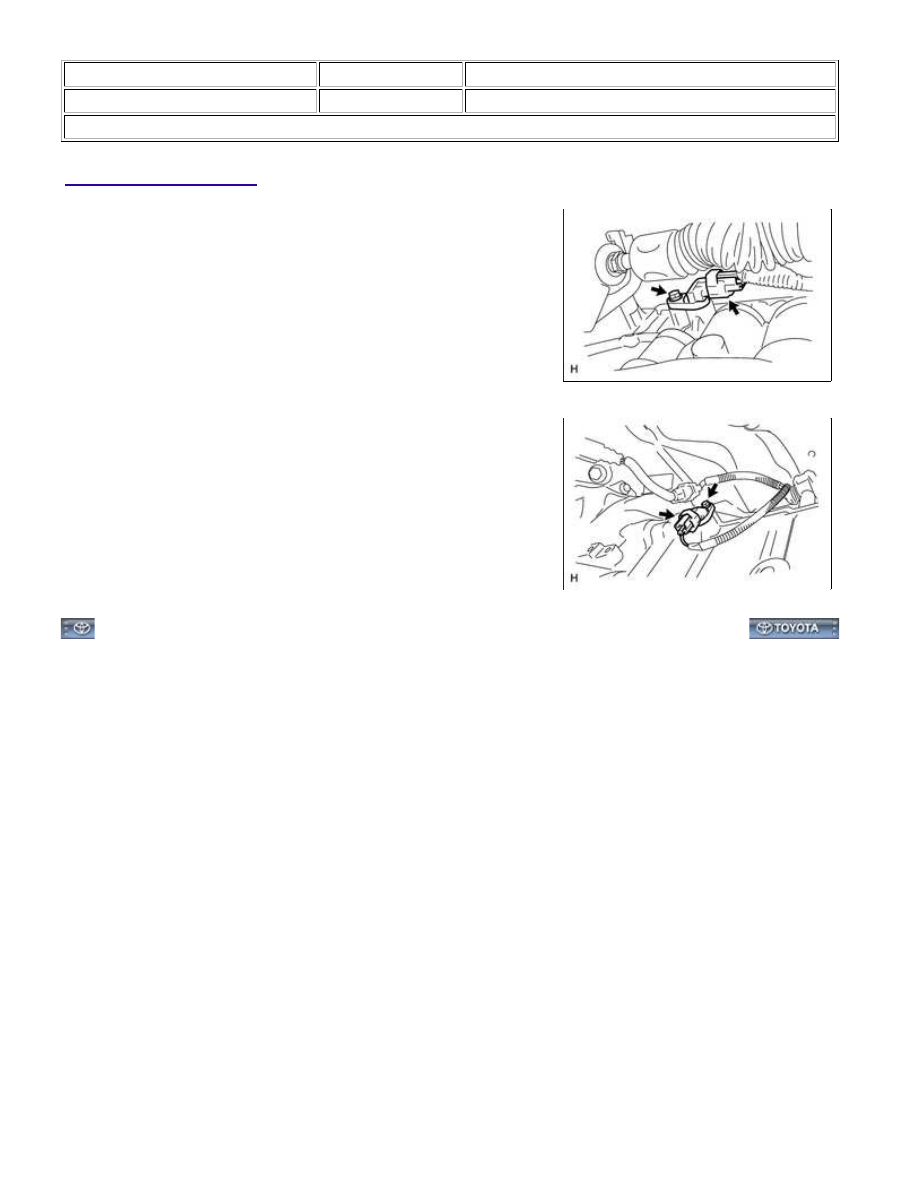

INSTALLATION

1. INSTALL SPEED SENSOR SP2

(a) Coat a new O-ring with ATF and install it to the sensor.

(b) Install the sensor with the bolt.

Torque:

5.4 N·m {55 kgf·cm, 48in·lbf}

(c) Connect the sensor connector.

2. INSTALL SPEED SENSOR NT

(a) Coat a new O-ring with ATF and install it to the sensor.

(b) Install the sensor with the bolt.

Torque:

5.4 N·m {55 kgf·cm, 48in·lbf}

(c) Connect the sensor connector.

A760F AUTOMATIC TRANSMISSION: SPEED SENSOR: INSTALL...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM0000013F205AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760F AUTOMATIC TRANSMISSION: TORQUE CONVERTER CLUTCH AND DRIVE PLATE: INSPECTION;

2015 MY Tundra [08/2014 -        ]

INSPECTION

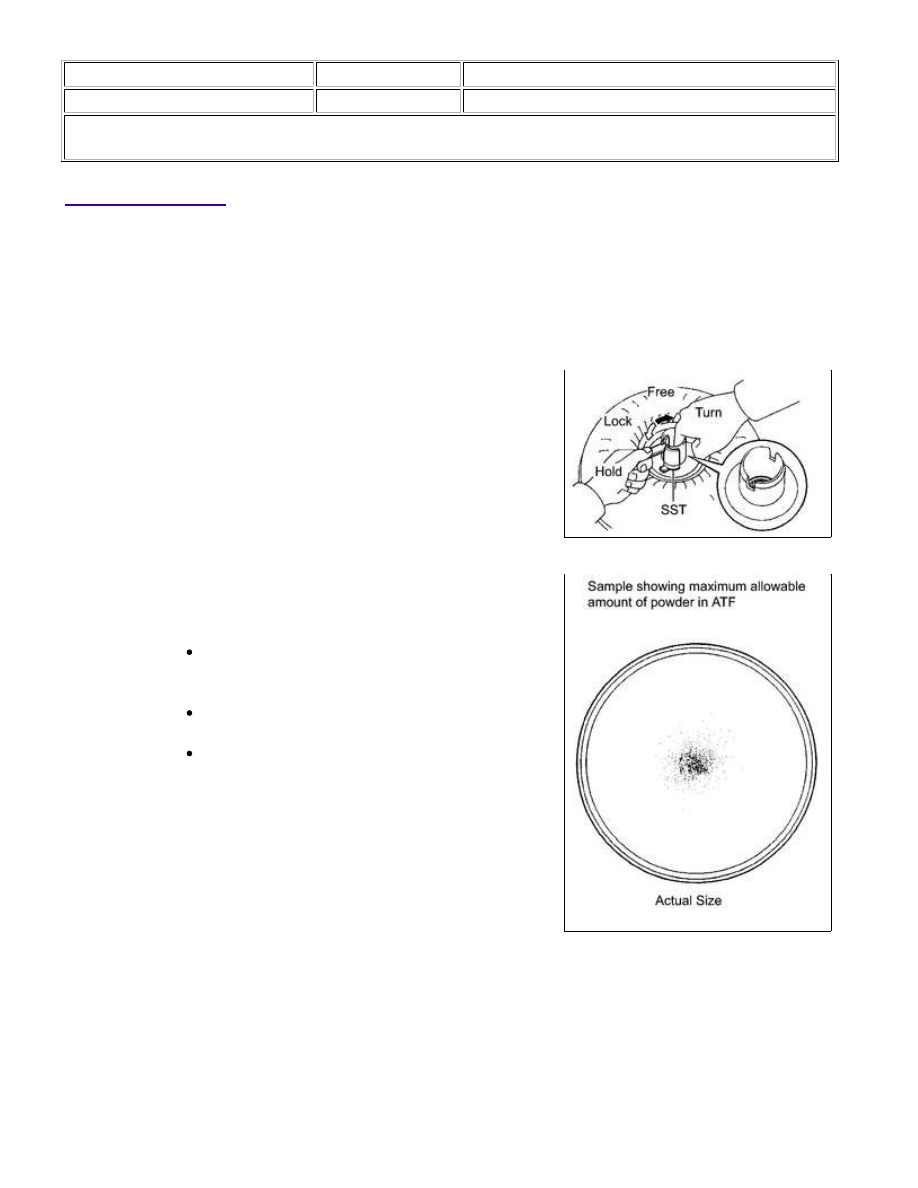

1. INSPECT TORQUE CONVERTER CLUTCH ASSEMBLY

(a) Inspect the 1-way clutch.

09351-32020

Check that the stator rotates smoothly when turned

clockwise and locks when turned counterclockwise.

If the results are not as specified, clean the converter and

recheck the 1-way clutch. If the results still are not as

specified, replace the torque converter clutch assembly.

During the stall test or when the shift lever is in N,

metallic sounds are not emitted from the torque

converter clutch.

The 1-way clutch turns in one direction and locks in

the other direction.

If the results are not as specified, replace the torque

converter clutch assembly.

HINT:

The sample illustration shows approximately 0.25 liters (0.26 US

(1) If the ATF is discolored and/or has a foul odor, stir the ATF in the torque converter clutch thoroughly

and drain the ATF with the torque converter facing upward.

A760F AUTOMATIC TRANSMISSION: TORQUE CONVERTER C...

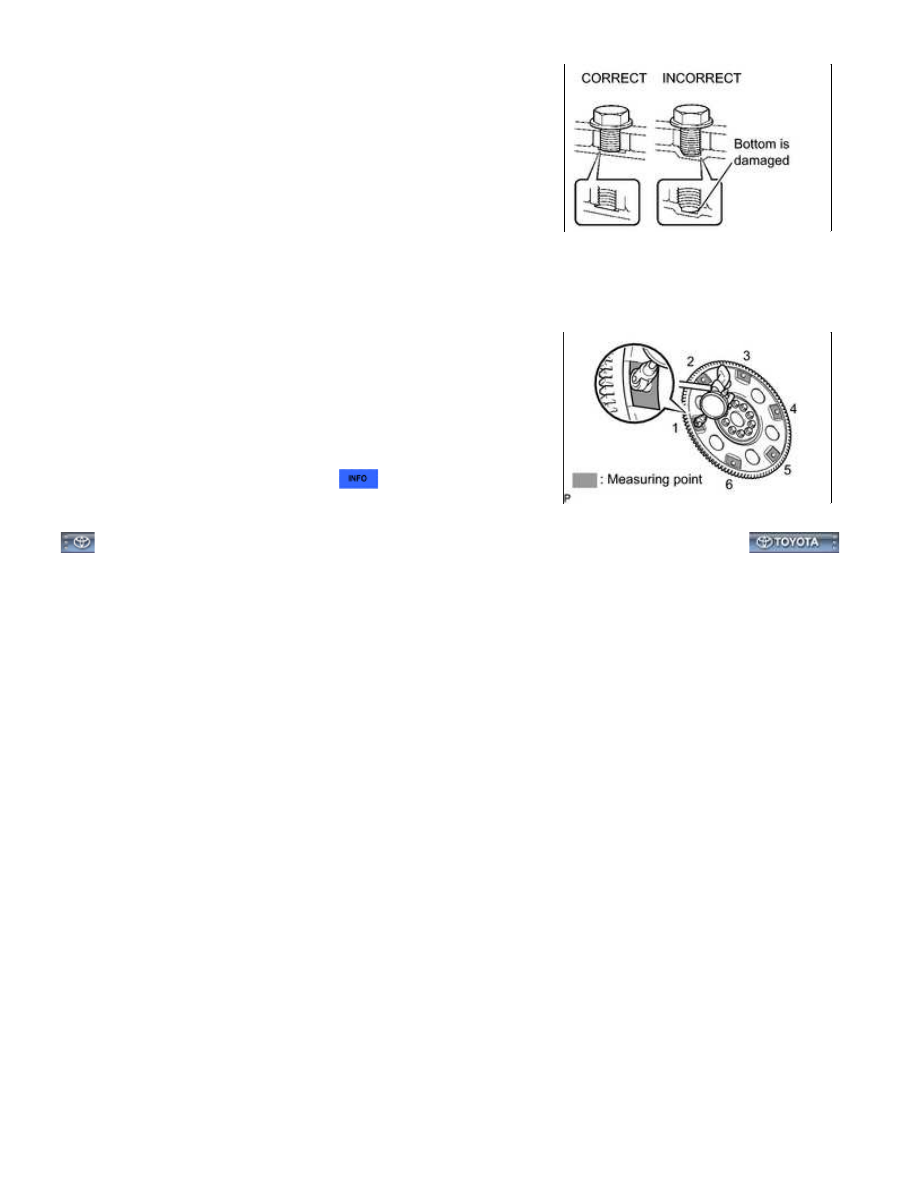

(1) When any marks due to interference are found on the end of

a bolt for the torque converter clutch and on the bottom of

the bolt hole, replace the bolt and torque converter clutch.

2. INSPECT DRIVE PLATE

(a) Check the drive plate for damage.

Maximum runout:

0.30 mm (0.0118 in.)

If the runout is more than the maximum, or the drive plate is

damaged, replace the drive plate



.

A760F AUTOMATIC TRANSMISSION: TORQUE CONVERTER C...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002Y0B01HX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760F AUTOMATIC TRANSMISSION: TRANSMISSION CONTROL CABLE (for Column Shift Type):

COMPONENTS; 2015 MY Tundra [08/2014 -        ]

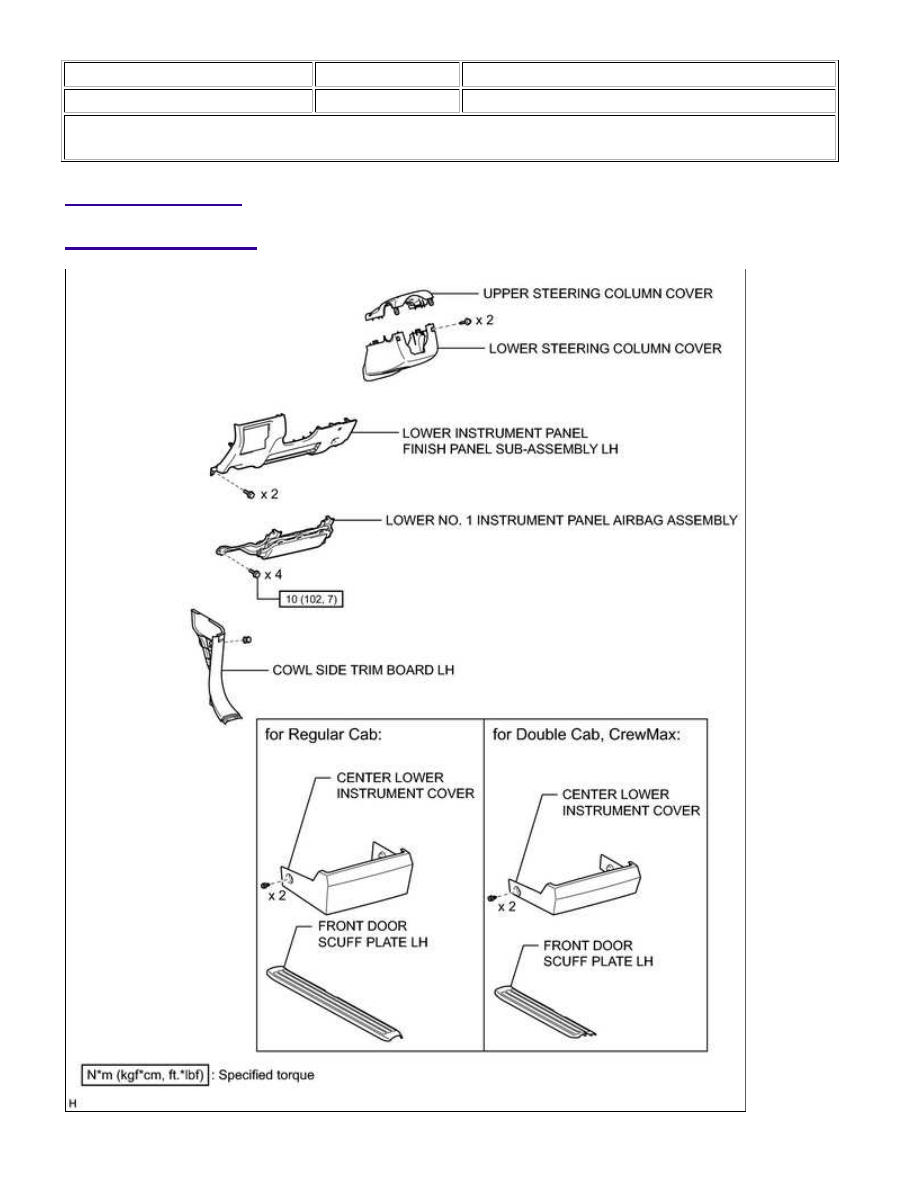

COMPONENTS

ILLUSTRATION

A760F AUTOMATIC TRANSMISSION: TRANSMISSION CONTRO...
