(b) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 (SOL+) - 2 (SOL-)

20°C (68°F)

14.4 Ω

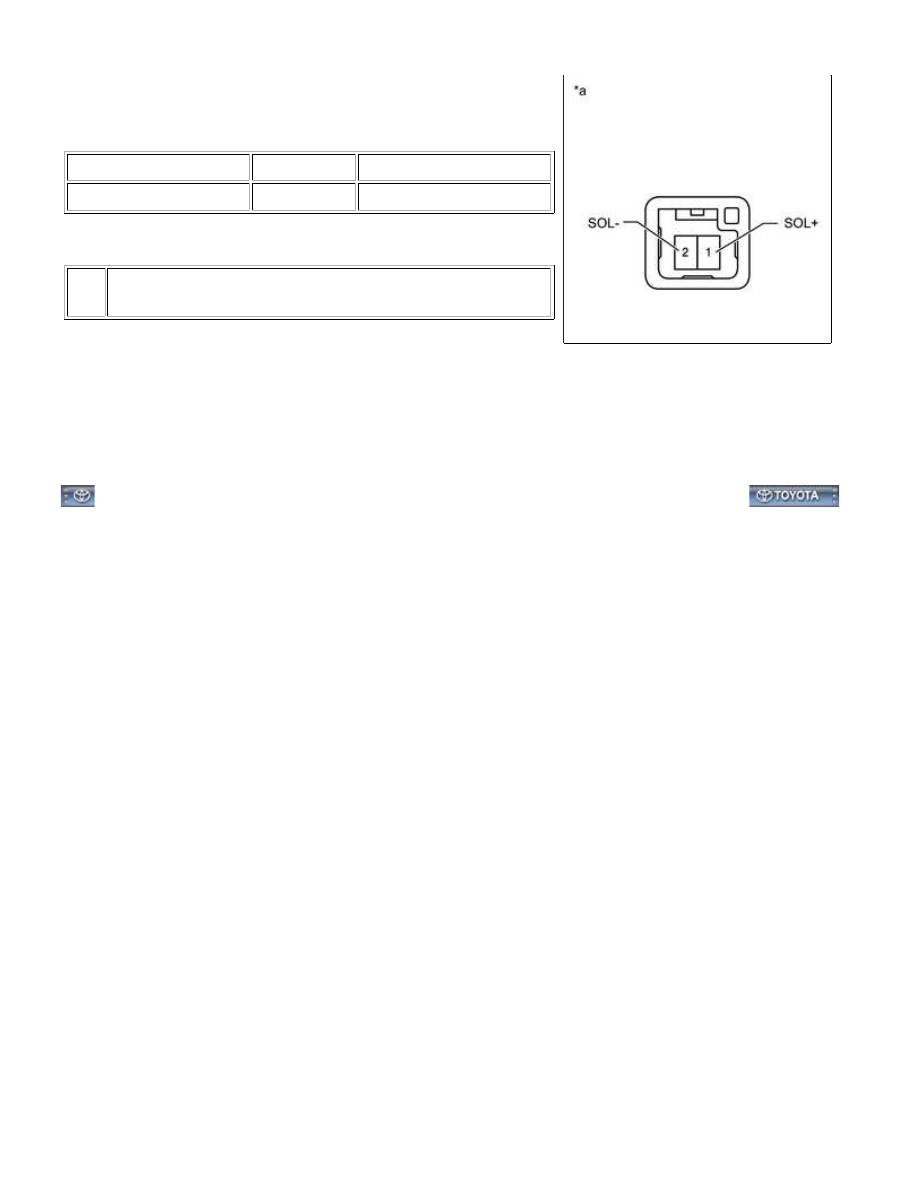

Text in Illustration

*a

Component without harness connected

(Key Interlock Solenoid)

If the result is not as specified, replace the solenoid.

(c) Connect the positive (+) battery lead to terminal 1 (SOL+) and the negative (-) battery lead to terminal 2

(SOL-).

A760F AUTOMATIC TRANSMISSION: SHIFT LOCK SYSTEM: O...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002BL3046X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760F AUTOMATIC TRANSMISSION: SPEED SENSOR: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

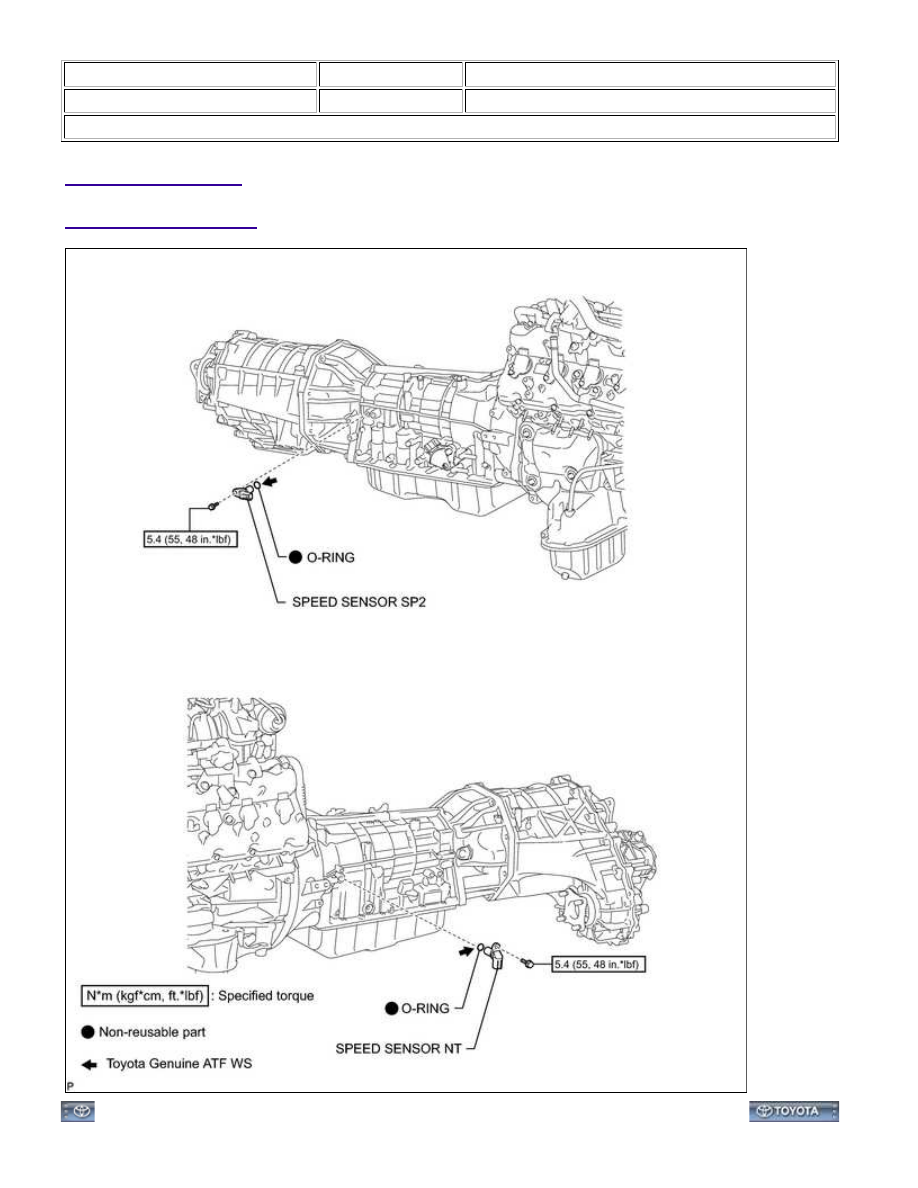

COMPONENTS

ILLUSTRATION

A760F AUTOMATIC TRANSMISSION: SPEED SENSOR: COMPO...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002BL4048X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760F AUTOMATIC TRANSMISSION: SPEED SENSOR: REMOVAL; 2015 MY Tundra [08/2014 -        ]

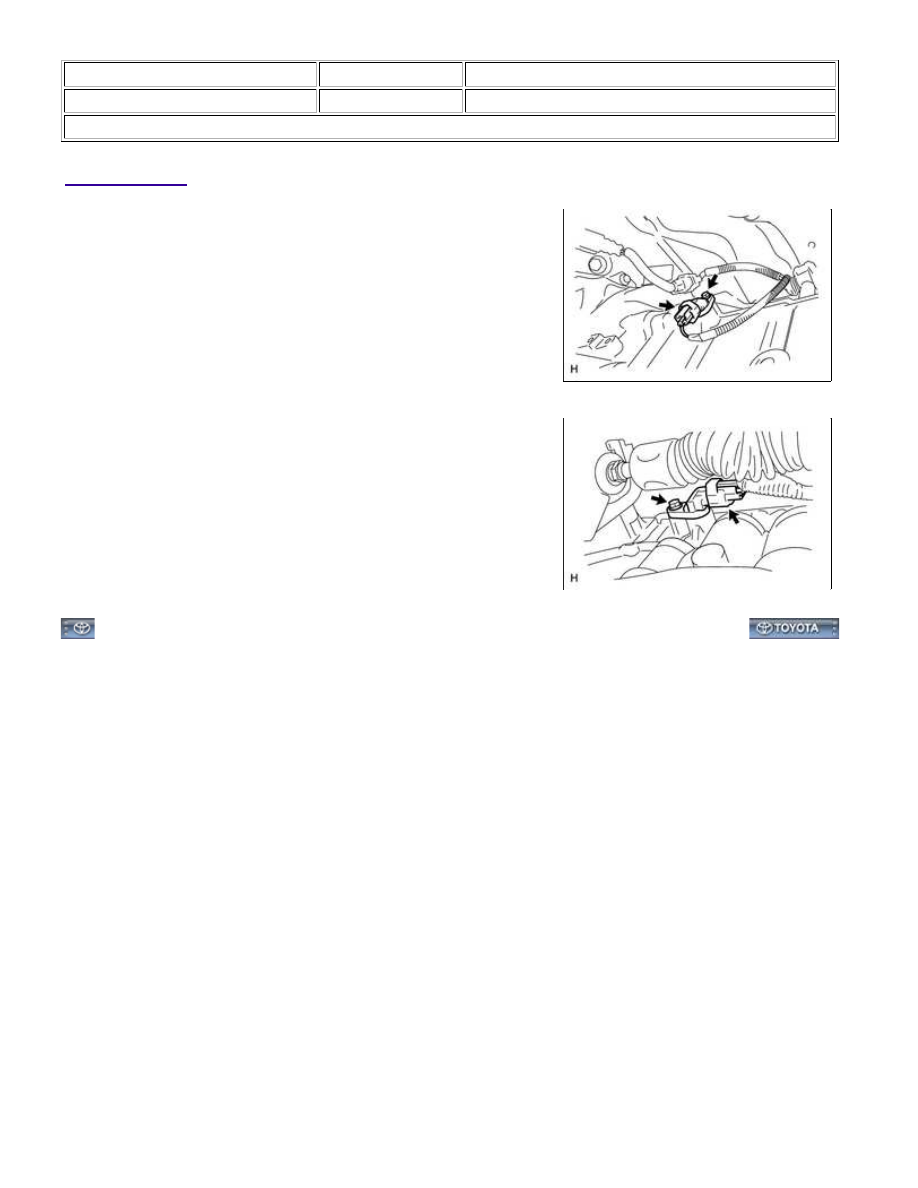

REMOVAL

1. REMOVE SPEED SENSOR NT

(a) Disconnect the sensor connector.

(b) Remove the bolt and sensor.

(c) Remove the O-ring from the sensor.

2. REMOVE SPEED SENSOR SP2

(a) Disconnect the sensor connector.

(b) Remove the bolt and sensor.

(c) Remove the O-ring from the sensor.

A760F AUTOMATIC TRANSMISSION: SPEED SENSOR: REMOVAL...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002BL2047X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760F AUTOMATIC TRANSMISSION: SPEED SENSOR: INSPECTION; 2015 MY Tundra [08/2014 -        ]

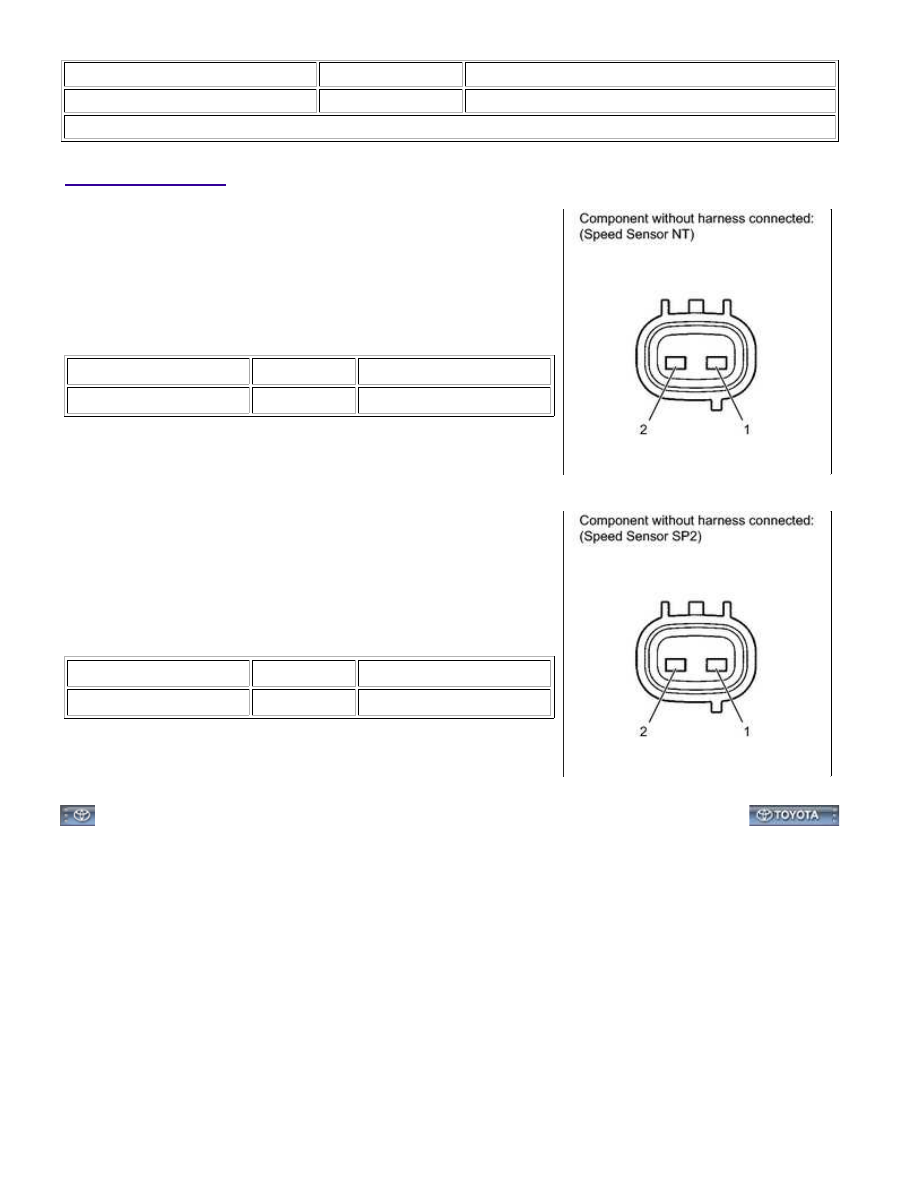

INSPECTION

1. INSPECT SPEED SENSOR NT

(a) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 - 2

20°C (68°F)

560 to 680 Ω

If the result is not as specified, replace the sensor.

2. INSPECT SPEED SENSOR SP2

(a) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 - 2

20°C (68°F)

560 to 680 Ω

If the result is not as specified, replace the sensor.
