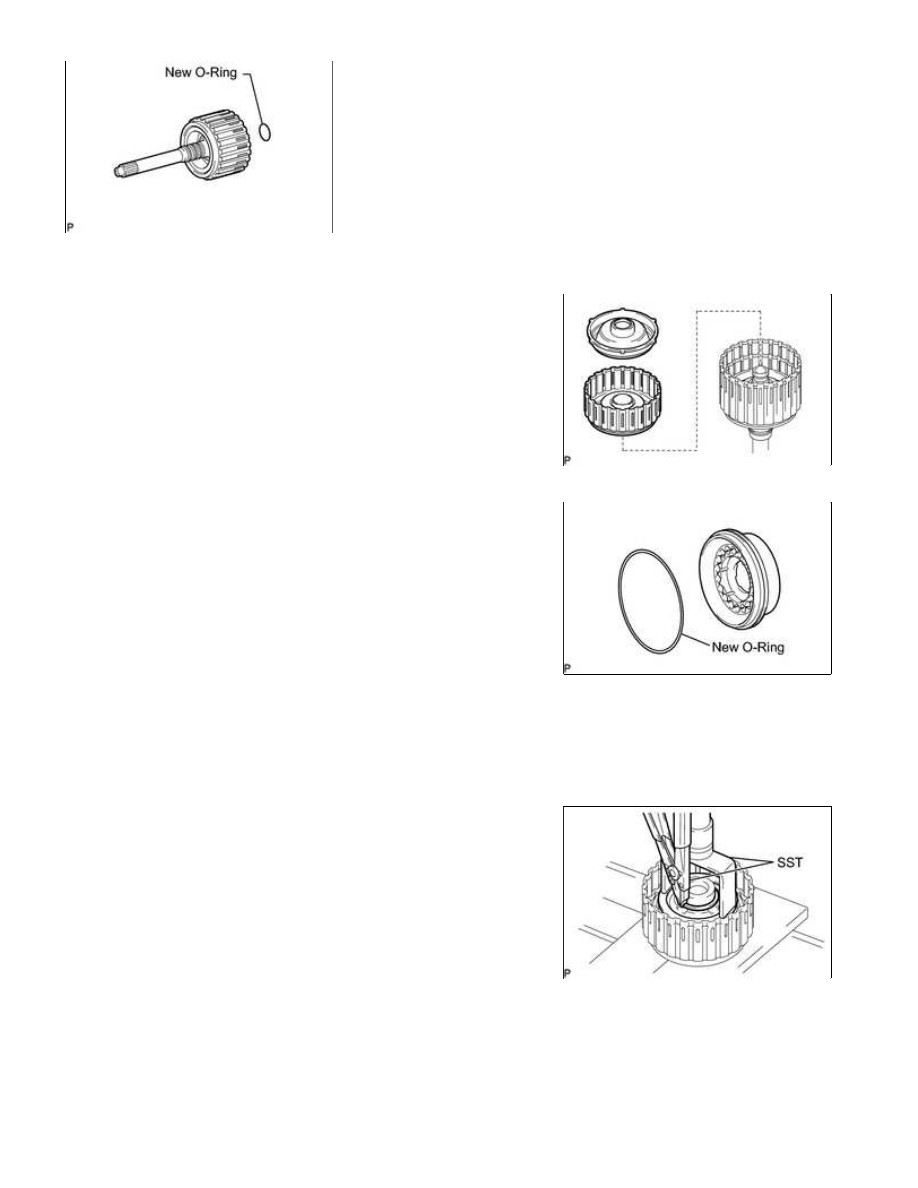

(a) Coat a new O-ring with ATF, and install it to the input shaft.

(b) Install the forward clutch piston and coast clutch piston to the

input shaft.

(c) Coat a new O-ring with ATF, and install it to the No. 1 clutch

balancer.

(d) Install the forward clutch return spring and No. 1 clutch balancer to the input shaft.

NOTICE:

Be careful not to damage the O-rings.

(e) Place SST on the No. 1 clutch balancer, and compress the return

spring with a press.

SST: 09350-30020

09350-07040

NOTICE:

Stop pressing when the spring sheet is lowered to a position 1 to

2 mm (0.0394 to 0.0787 in.) from the snap ring groove to
prevent the spring sheet from being deformed.

(f) Using SST, install the snap ring.

SST: 09350-30020

09350-07070

NOTICE:

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...

Do not expand the snap ring excessively.

NOTICE:

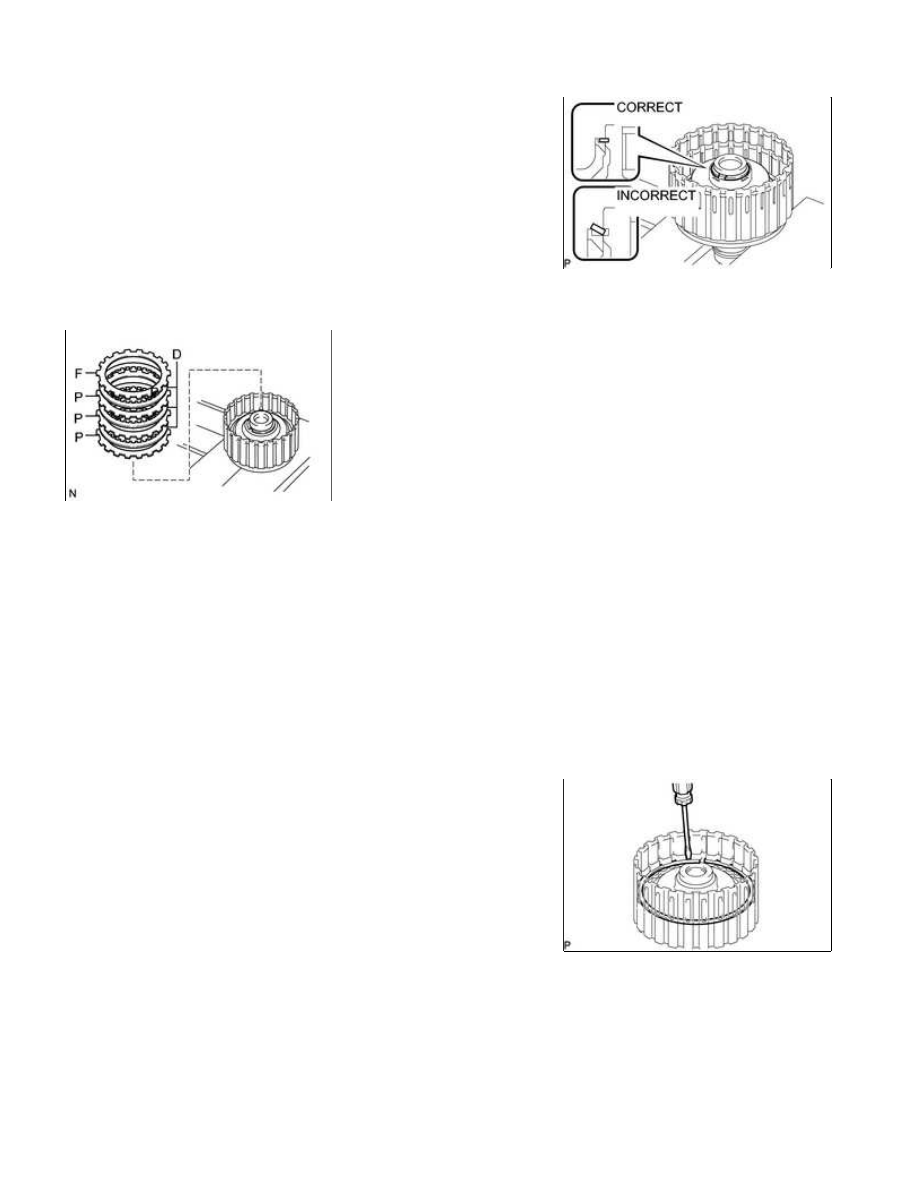

37. INSTALL COAST CLUTCH DISC SET

(a) Install the 3 plates, 3 discs and flange.

Install in order:

P - D - P - D - P - D - F

HINT:

P = Plate

D = Disc

F = Flange

NOTICE:

Before assembling new discs, soak them in ATF for at least 2 hours.

(b) Temporarily install the snap ring.

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...

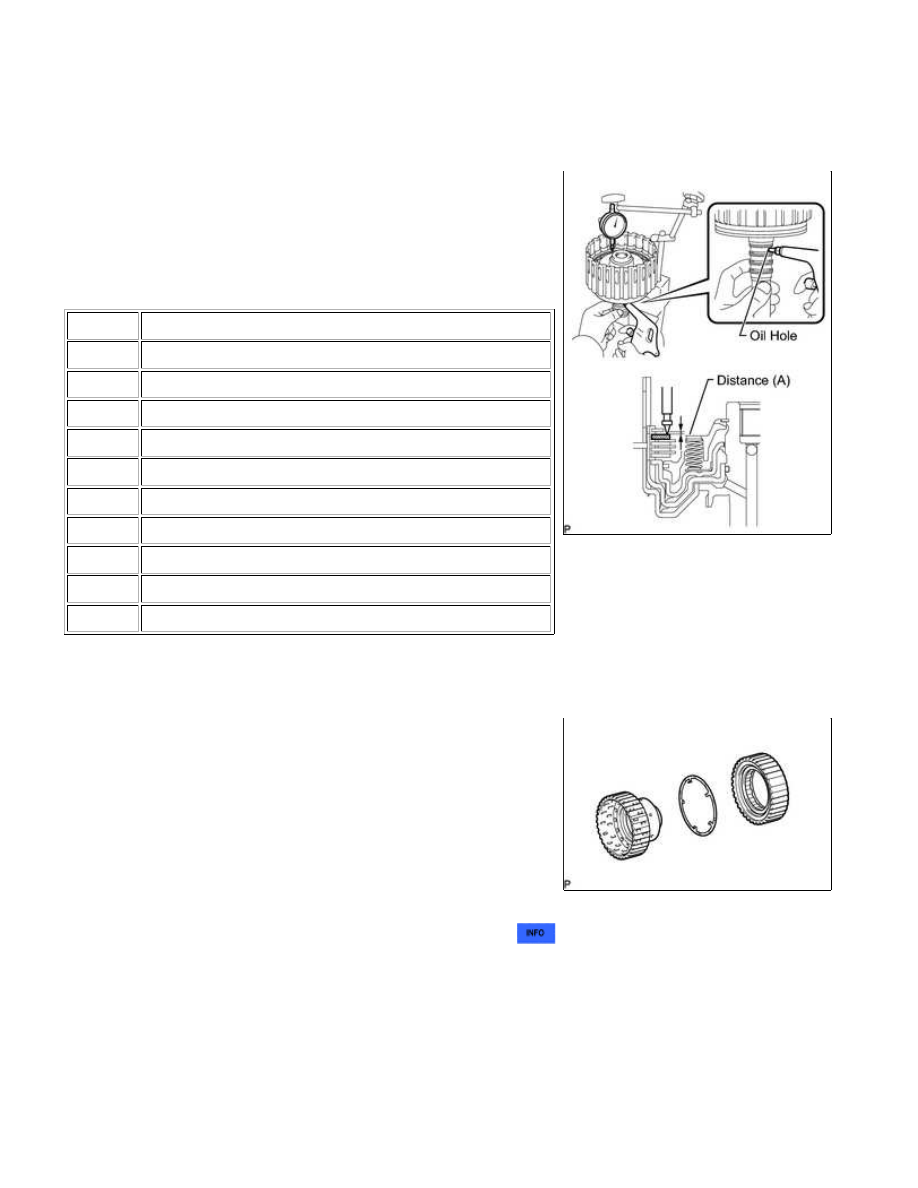

compressed air (196 kPa, 2.0 kgf/cm 2 , 28 psi) into the oil hole

as shown in the illustration.

Standard moving distance (A):

0.30 to 0.60 mm (0.0118 to 0.0236 in.)

If the moving distance (A) is not as specified, select a flange of

an appropriate thickness from the table below so that the

measured value is within the standard range.

Flange Thickness:

MARK

THICKNESS

0

2.95 to 3.05 mm (0.116 to 0.120 in.)

1

3.05 to 3.15 mm (0.120 to 0.124 in.)

2

3.15 to 3.25 mm (0.124 to 0.128 in.)

3

3.25 to 3.35 mm (0.128 to 0.132 in.)

4

3.35 to 3.45 mm (0.132 to 0.136 in.)

5

3.45 to 3.55 mm (0.136 to 0.140 in.)

6

3.55 to 3.65 mm (0.140 to 0.144 in.)

7

3.65 to 3.75 mm (0.144 to 0.148 in.)

8

3.75 to 3.85 mm (0.148 to 0.152 in.)

A

3.85 to 3.95 mm (0.152 to 0.156 in.)

(d) Temporarily remove the snap ring, replace the flange with the selected flange and reinstall the snap ring.

38. INSTALL UNDERDRIVE 1-WAY CLUTCH ASSEMBLY

(a) Install the No. 2 clutch hub thrust washer to the coast clutch

hub.

HINT:

(b) Install the 1-way clutch to the coast clutch hub.

39. INSPECT UNDERDRIVE 1-WAY CLUTCH ASSEMBLY

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...

40. INSTALL COAST CLUTCH HUB SUB-ASSEMBLY WITH

UNDERDRIVE 1-WAY CLUTCH ASSEMBLY

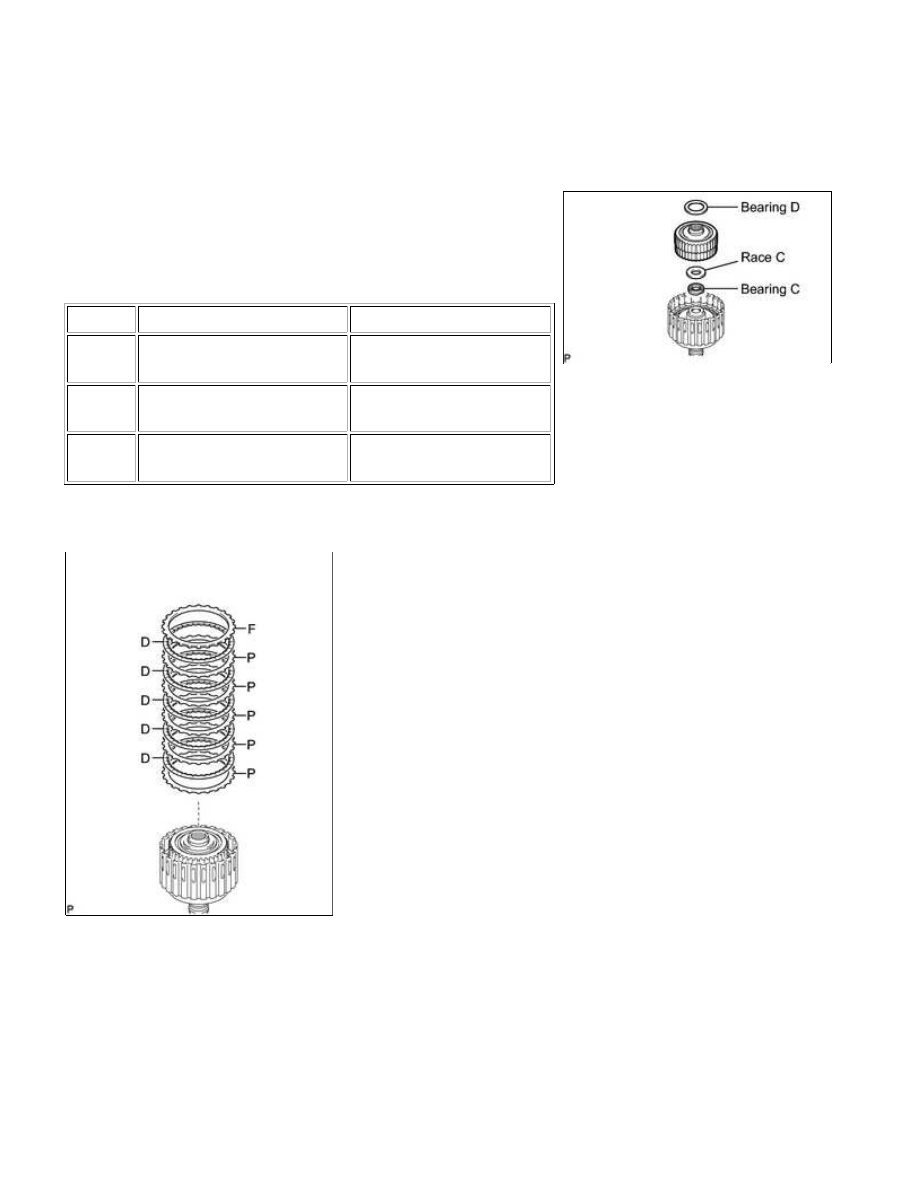

(a) Install the 2 thrust needle roller bearings, thrust bearing race

and coast clutch hub with the underdrive 1- way clutch to the

input shaft.

HINT:

Bearing and Race Diameter:

ITEM

INSIDE

OUTSIDE

Bearing

C

21.35 to 21.60 mm (0.841 to

0.850 in.)

40.72 to 40.92 mm (1.60 to

1.61 in.)

Race C

22.65 to 22.90 mm (0.892 to

0.902 in.)

44.50 to 44.75 mm (1.75 to

1.76 in.)

Bearing

D

35.65 to 35.9 mm (1.40 to

1.41 in.)

56.3 to 56.55 mm (2.22 to

2.23 in.)

41. INSTALL FORWARD MULTIPLE DISC CLUTCH DISC SET

(a) Install the 5 plates, 5 discs and flange to the input shaft.

Install in order:

P - D - P - D - P - D - P - D - P - D - F

HINT:

P = Plate

D = Disc

F = Flange
