NOTICE:

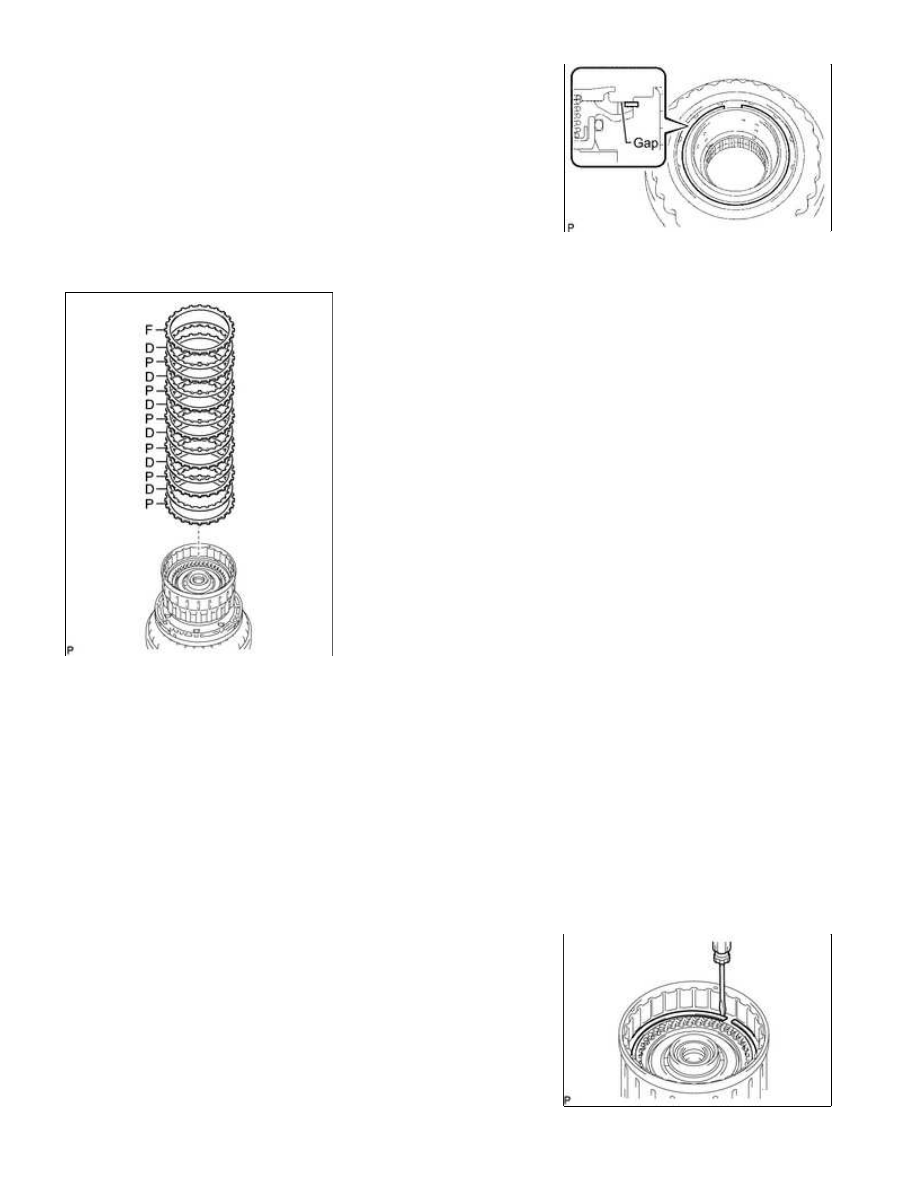

34. INSTALL DIRECT CLUTCH DISC

(a) Install the 6 plates, 6 discs and direct clutch flange to the clutch drum.

Install in order:

P - D - P - D - P - D - P - D - P - D - P - D - F

HINT:

P = Plate

D = Disc

F = Flange

NOTICE:

Before assembling new discs, soak them in ATF for at least 2 hours.

(b) Using a screwdriver, install the snap ring to the clutch drum.

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...

2

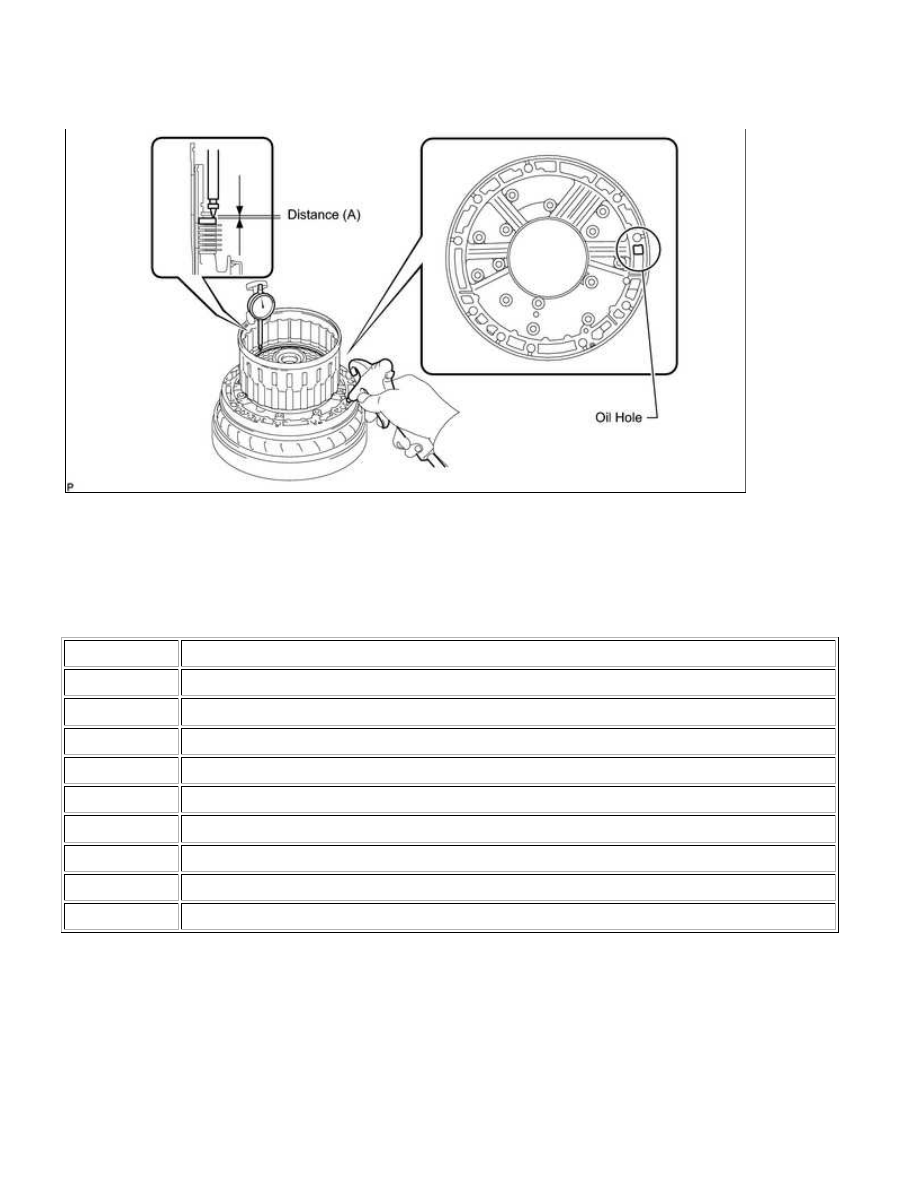

 , 57 psi) into the oil hole as shown in the

illustration.

Standard moving distance (A):

0.60 to 0.90 mm (0.0236 to 0.0354 in.)

Flange Thickness:

MARK

THICKNESS

2

2.95 to 3.05 mm (0.116 to 0.120 in.)

3

3.05 to 3.15 mm (0.120 to 0.124 in.)

4

3.15 to 3.25 mm (0.124 to 0.128 in.)

5

3.25 to 3.35 mm (0.128 to 0.132 in.)

6

3.35 to 3.45 mm (0.132 to 0.136 in.)

7

3.45 to 3.55 mm (0.136 to 0.140 in.)

8

3.55 to 3.65 mm (0.140 to 0.144 in.)

9

3.65 to 3.75 mm (0.144 to 0.148 in.)

A

3.75 to 3.85 mm (0.148 to 0.152 in.)

(d) Temporarily remove the snap ring, replace the flange with the selected flange and reinstall the snap ring.

35. SELECT REVERSE CLUTCH FLANGE

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...

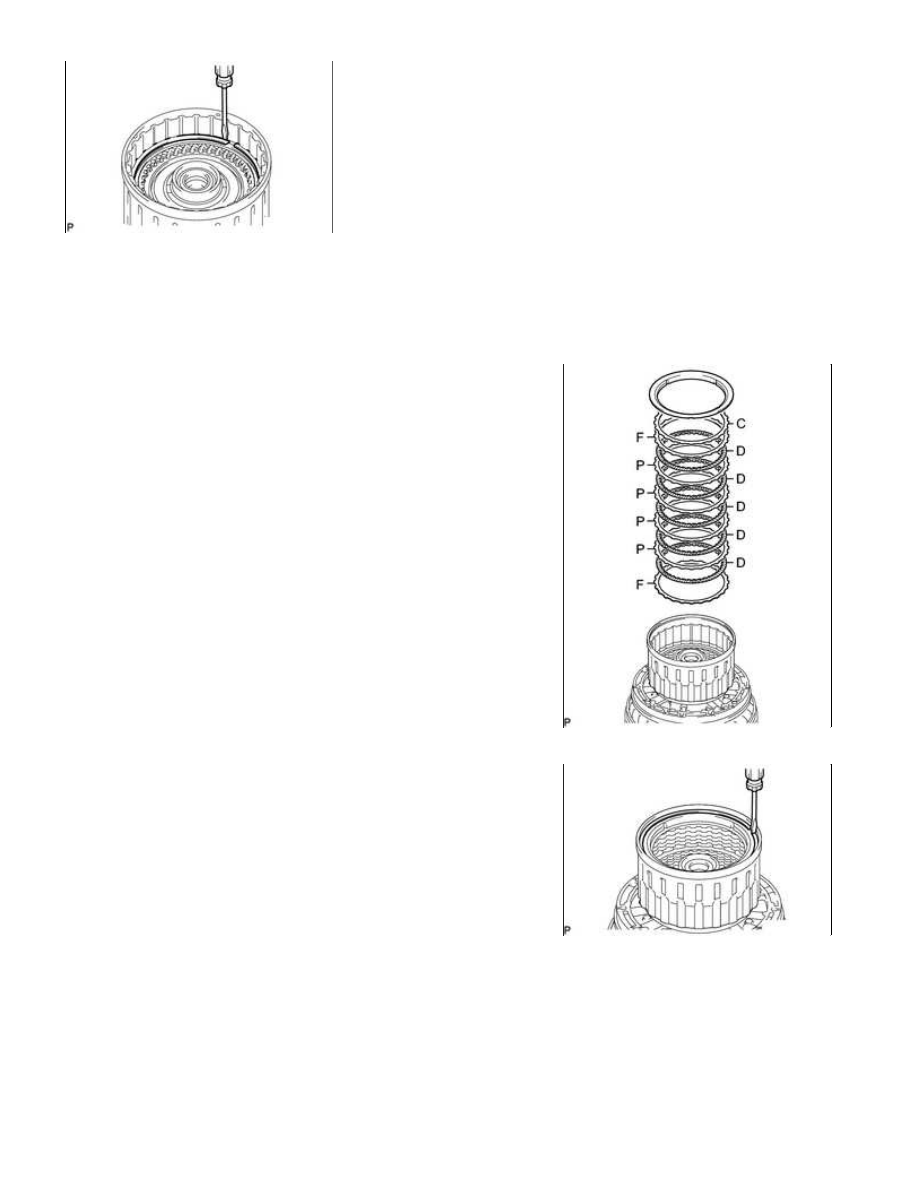

(a) Using a screwdriver, install the snap ring to the clutch drum.

NOTICE:

Make sure to install the direct clutch and reverse clutch snap rings so that their openings face opposite

directions.

(b) Install the 2 flanges, 5 discs, 4 plates, cushion plate and reverse

clutch reaction sleeve to the clutch drum.

Install in order:

F - D - P - D - P - D - P - D - P - D - F - C

HINT:

F = Flange

D = Disc

P = Plate

C = Cushion plate

(c) Using a screwdriver, install the hole snap ring.

4.0 kgf/ cm

2

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...

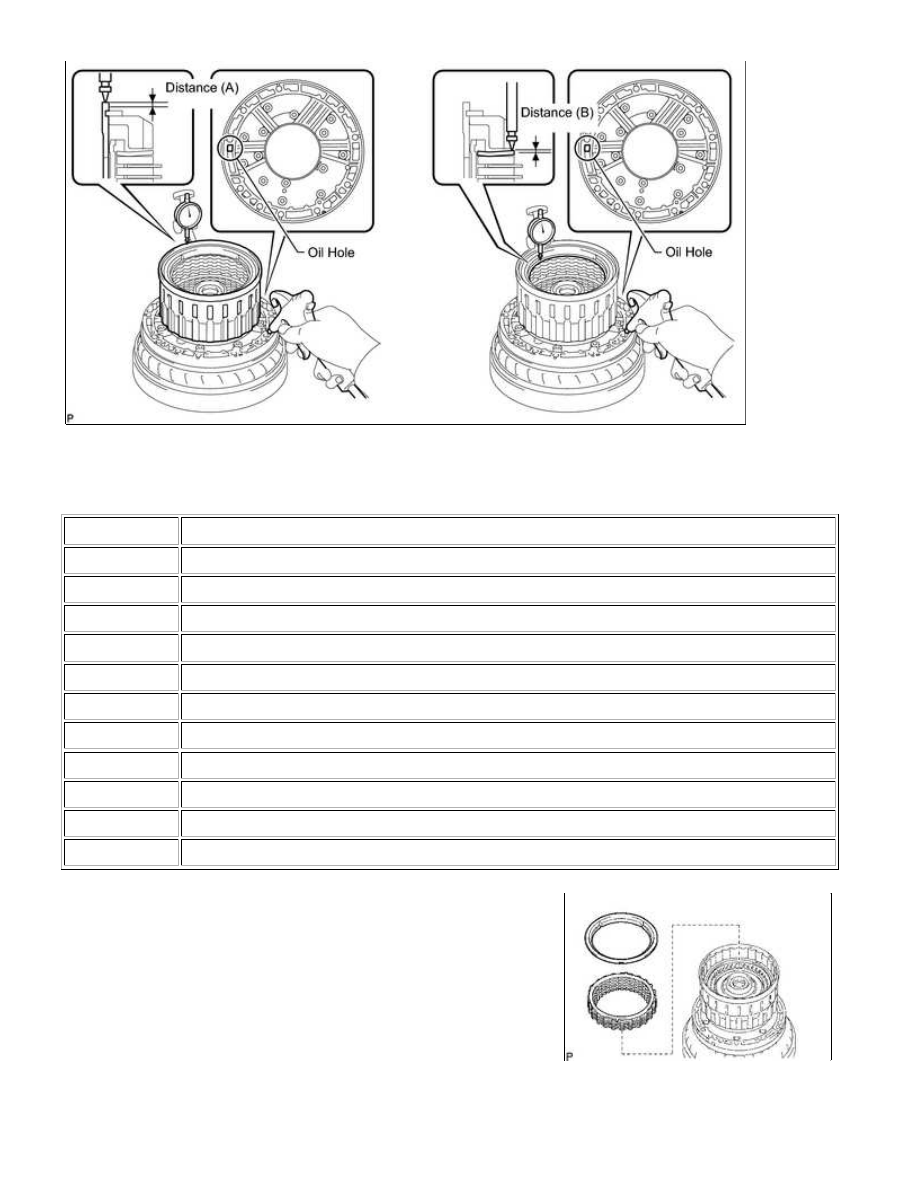

Standard moving distance (A minus B):

0.50 to 0.80 mm (0.0197 to 0.0315 in.)

Flange Thickness:

MARK

THICKNESS

0

2.75 to 2.85 mm (0.108 to 0.112 in.)

1

2.85 to 2.95 mm (0.112 to 0.116 in.)

2

2.95 to 3.05 mm (0.116 to 0.120 in.)

3

3.05 to 3.15 mm (0.120 to 0.124 in.)

4

3.15 to 3.25 mm (0.124 to 0.128 in.)

5

3.25 to 3.35 mm (0.128 to 0.132 in.)

6

3.35 to 3.45 mm (0.132 to 0.136 in.)

7

3.45 to 3.55 mm (0.136 to 0.140 in.)

8

3.55 to 3.65 mm (0.140 to 0.144 in.)

9

3.65 to 3.75 mm (0.144 to 0.148 in.)

A

3.75 to 3.85 mm (0.148 to 0.152 in.)

(e) Remove the snap ring, reverse clutch reaction sleeve and rear

clutch disc set from the clutch drum.

36. INSTALL FORWARD CLUTCH PISTON SUB-ASSEMBLY AND COAST CLUTCH PISTON
