Last Modified: 9-16-2014

6.6 C

Doc ID: RM000000W8H0CGX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISSION SYSTEM: P0985,P0986; Shift Solenoid

"E" Control Circuit Low (Shift Solenoid Valve SR); 2015 MY Tundra [08/2014 -        ]

DTC

P0985

Shift Solenoid "E" Control Circuit Low (Shift Solenoid Valve SR)

DTC

P0986

Shift Solenoid "E" Control Circuit High (Shift Solenoid Valve SR)

DESCRIPTION

solenoid valves, the ECM controls the remaining normal shift solenoid valves to allow the vehicle to be operated

safely. Also, the ECM stops sending current to the open or short-circuited solenoid



.

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

P0985

ECM detects a short in the solenoid valve SR circuit 2 times when

solenoid valve SR is operated (1-trip detection logic).

Short in shift solenoid

valve SR circuit

Shift solenoid valve SR

ECM

P0986

ECM detects an open in the solenoid valve SR circuit 2 times when

solenoid valve SR is not operated (1-trip detection logic).

Open in shift solenoid

valve SR circuit

Shift solenoid valve SR

ECM

MONITOR DESCRIPTION

These DTCs indicate an open or short in the shift solenoid valve SR circuit. When there is an open or short circuit

in any shift solenoid valve circuit, the ECM detects the problem, illuminates the MIL and stores the DTC. When

the shift solenoid valve SR is ON, if its resistance is 8 Ω or less, the ECM determines there is a short in the shift

solenoid valve SR circuit.

When the shift solenoid valve SR is OFF, if its resistance is 100 kΩ or more, the ECM determines there is an open

in the shift solenoid valve SR circuit



.

MONITOR STRATEGY

Related DTCs

P0985: Shift solenoid valve SR/Range check (Low resistance)

P0986: Shift solenoid valve SR/Range check (High resistance)

Required sensors/Components

Shift solenoid valve SR

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...

Duration

0.128 seconds or more

MIL operation

Immediately

TYPICAL ENABLING CONDITIONS

All

The monitor will run whenever the following DTCs are not present

None

Battery voltage

8 V or more

Ignition switch

ON

Starter

OFF

P0985: Range Check (Low Resistance)

Command to shift solenoid valve SR

ON

P0986: Range Check (High Resistance)

Command to shift solenoid valve SR

OFF

TYPICAL MALFUNCTION THRESHOLDS

P0985: Range Check (Low Resistance)

Shift solenoid valve SR resistance

8 Ω or less

P0986: Range Check (High Resistance)

Shift solenoid valve SR resistance

100 kΩ or more

COMPONENT OPERATING RANGE

Shift solenoid valve SR resistance

11 to 15 Ω at 20°C (68°F)

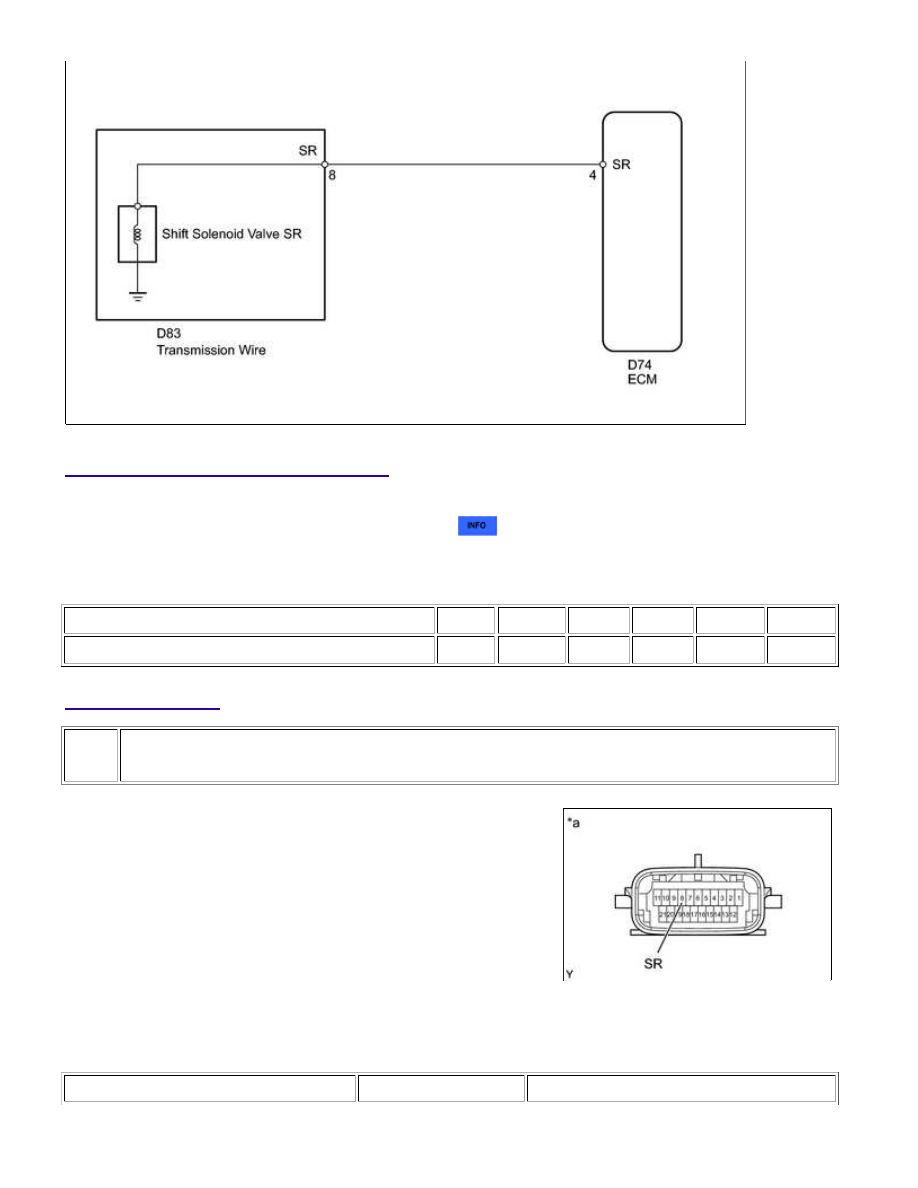

WIRING DIAGRAM

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...

INSPECTION PROCEDURE

NOTICE:

Perform the universal trip to clear permanent DTCs



.

HINT:

The shift solenoid valve SR is turned ON/OFF normally when the shift lever is in D:

ECM gear shift command

1st

2nd

3rd

4th

5th

6th

Shift solenoid valve SR

ON

ON

ON

ON

OFF

OFF

PROCEDURE

1.

INSPECT TRANSMISSION WIRE (SHIFT SOLENOID VALVE SR)

(a) Disconnect the D83 transmission wire connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...

OK

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

8 (SR) - Body ground

20°C (68°F)

11 to 15 Ω

Text in Illustration

*a

Component without harness connected

(Transmission Wire)

NG

GO TO STEP 3

2.

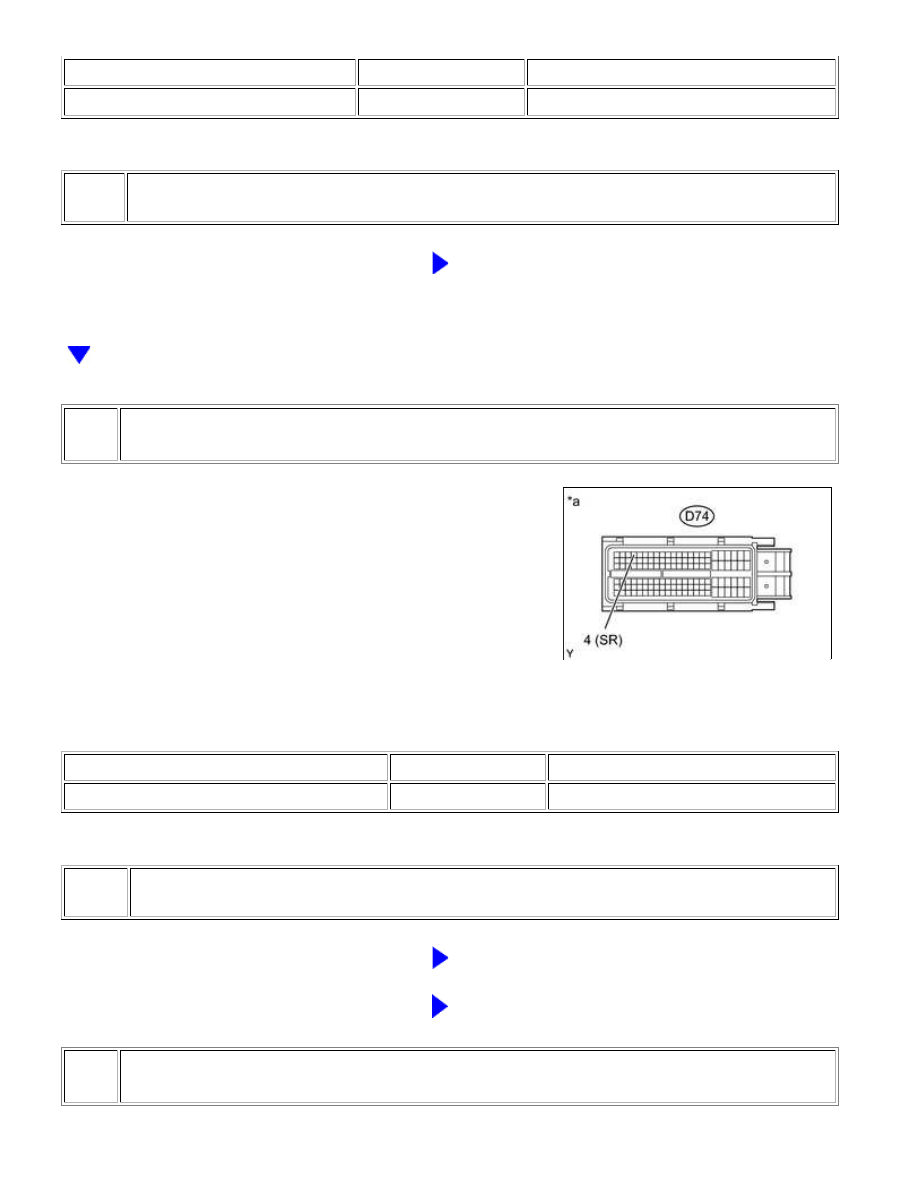

CHECK HARNESS AND CONNECTOR (TRANSMISSION WIRE - ECM)

(a) Disconnect the D74 ECM connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

D74-4 (SR) - Body ground

20°C (68°F)

11 to 15 Ω

Text in Illustration

*a

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE ECM

3.

INSPECT SHIFT SOLENOID VALVE SR
