OK

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

20 (S2) - Body ground

20°C (68°F)

11 to 15 Ω

Text in Illustration

*a

Component without harness connected

(Transmission Wire)

NG

GO TO STEP 3

2.

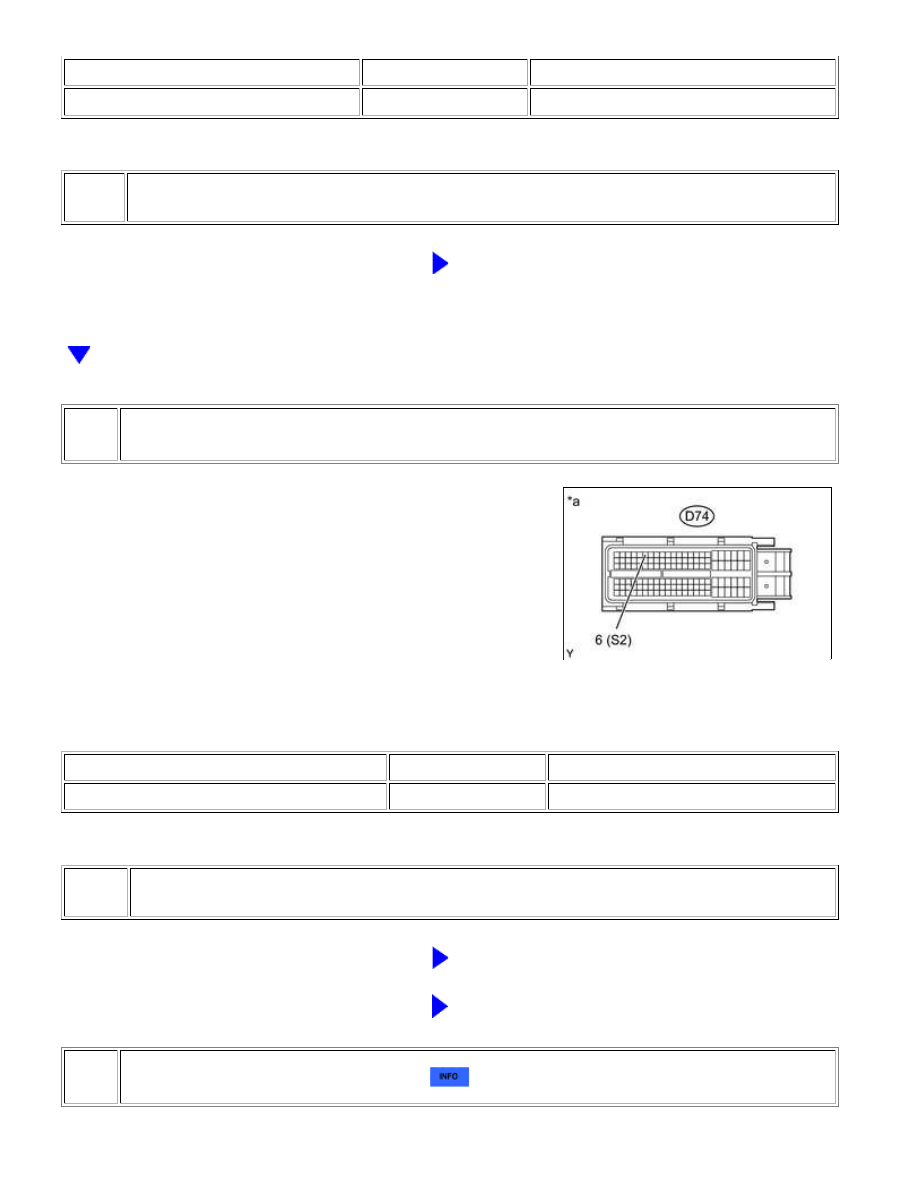

CHECK HARNESS AND CONNECTOR (TRANSMISSION WIRE - ECM)

(a) Disconnect the D74 ECM connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

D74-6 (S2) - Body ground

20°C (68°F)

11 to 15 Ω

Text in Illustration

*a

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE ECM

3.

INSPECT SHIFT SOLENOID VALVE S2

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...

NG

REPLACE SHIFT SOLENOID VALVE S2

OK

REPAIR OR REPLACE TRANSMISSION WIRE

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000000W8B070X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISSION SYSTEM: P0979,P0980; Shift Solenoid

"C" Control Circuit Low (Shift Solenoid Valve S3); 2015 MY Tundra [08/2014 -        ]

DTC

P0979

Shift Solenoid "C" Control Circuit Low (Shift Solenoid Valve S3)

DTC

P0980

Shift Solenoid "C" Control Circuit High (Shift Solenoid Valve S3)

DESCRIPTION

solenoid valves, the ECM controls the remaining normal shift solenoid valves to allow the vehicle to be operated

safely. Also, the ECM stops sending current to the open or short-circuited solenoid



.

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

P0979

ECM detects a short in the solenoid valve S3 circuit 2 times when

solenoid valve S3 is operated (1-trip detection logic).

Short in shift solenoid

valve S3 circuit

Shift solenoid valve S3

ECM

P0980

ECM detects an open in the solenoid valve S3 circuit 2 times when

solenoid valve S3 is not operated (1-trip detection logic).

Open in shift solenoid

valve S3 circuit

Shift solenoid valve S3

ECM

MONITOR DESCRIPTION

These DTCs indicate an open or short in the shift solenoid valve S3 circuit. When there is an open or short circuit

in any shift solenoid valve circuit, the ECM detects the problem, illuminates the MIL and stores the DTC. When

the shift solenoid valve S3 is ON, if its resistance is 8 Ω or less, the ECM determines there is a short in the shift

solenoid valve S3 circuit.

When the shift solenoid valve S3 is OFF, if its resistance is 100 kΩ or more, the ECM determines there is an open

in the shift solenoid valve S3 circuit



.

MONITOR STRATEGY

Related DTCs

P0979: Shift solenoid valve S3/Range check (Low resistance)

P0980: Shift solenoid valve S3/Range check (High resistance)

Required sensors/Components

Shift solenoid valve S3

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...

Duration

0.128 seconds or more

MIL operation

Immediately

TYPICAL ENABLING CONDITIONS

All

The monitor will run whenever the following DTCs are not present

None

Battery voltage

8 V or more

Ignition switch

ON

Starter

OFF

P0979: Range Check (Low Resistance)

Command to shift solenoid valve S3

ON

P0980: Range Check (High Resistance)

Command to shift solenoid valve S3

OFF

TYPICAL MALFUNCTION THRESHOLDS

P0979: Range Check (Low Resistance)

Shift solenoid valve S3 resistance

8 Ω or less

P0980: Range Check (High Resistance)

Shift solenoid valve S3 resistance

100 kΩ or more

COMPONENT OPERATING RANGE

Shift solenoid valve S3 resistance

11 to 15 Ω at 20°C (68°F)

WIRING DIAGRAM

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...
