1.

CHECK DTC OUTPUT (IN ADDITION TO DTC P0781)

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Turn the Techstream on.

(d) Enter the following menus: Powertrain / Engine and ECT / Trouble Codes.

(e) Read the DTCs using the Techstream.

Result

RESULT

PROCEED TO

Only P0781 is output

A

P0781 and other DTCs are output

B

HINT:

If any other codes besides P0781 are output, perform troubleshooting for those DTCs first.

B

GO TO DTC CHART

2.

PERFORM ACTIVE TEST USING TECHSTREAM (RUNNING TEST)

HINT:

Using the Techstream to perform Active Tests allows relays, VSVs, actuators and other items to be

operated without removing any parts. This non-intrusive functional inspection can be very useful because
intermittent operation may be discovered before parts or wiring is disturbed. Performing Active Tests early
in troubleshooting is one way to save diagnostic time. Data List information can be displayed while
performing Active Tests.

(a) Warm up the engine.

(b) Turn the ignition switch off.

(c) Connect the Techstream to the DLC3.

(d) Turn the ignition switch to ON.

(e) Turn the Techstream on.

(f) Enter the following menus: Powertrain / Engine and ECT / Active Test.

(g) According to the display on the Techstream, perform the Active Test.

HINT:

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...

OK

OK

While driving, the shift position can be forcibly changed with the Techstream.

Engine and ECT

TESTER

DISPLAY

TEST PART

CONTROL RANGE

DIAGNOSTIC NOTE

Control the

Shift Position

Operate shift solenoid valves

and set each shift position

Press "→"

button: Shift up

Press "←"

button: Shift

down

Possible to check operation of

the shift solenoid valves.

[Vehicle Condition]

50 km/h (30 mph) or less

HINT:

1st

2nd

3rd

4th

5th

6th

Actual gear position under malfunction

1st

1st

3rd

3rd

N*

N*

N*: Neutral

OK:
Gear position changes in accordance with the Techstream command.

NG

REPAIR OR REPLACE TRANSMISSION VALVE BODY

ASSEMBLY

3.

PERFORM ACTIVE TEST USING TECHSTREAM (SHIFT SOLENOID VALVE SLT)

NG

REPLACE SHIFT SOLENOID VALVE SLT

4.

CLEAR DTC AND PERFORM RUNNING TEST

NG

REPAIR OR REPLACE AUTOMATIC TRANSMISSION

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...

ASSEMBLY

OK

END

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000000W830N8X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISSION SYSTEM: P0894,P2714; Transmission

Component Slipping; 2015 MY Tundra [08/2014 -        ]

DTC

P0894

Transmission Component Slipping

DTC

P2714

Pressure Control Solenoid "D" Performance (Shift Solenoid Valve SLT)

DESCRIPTION

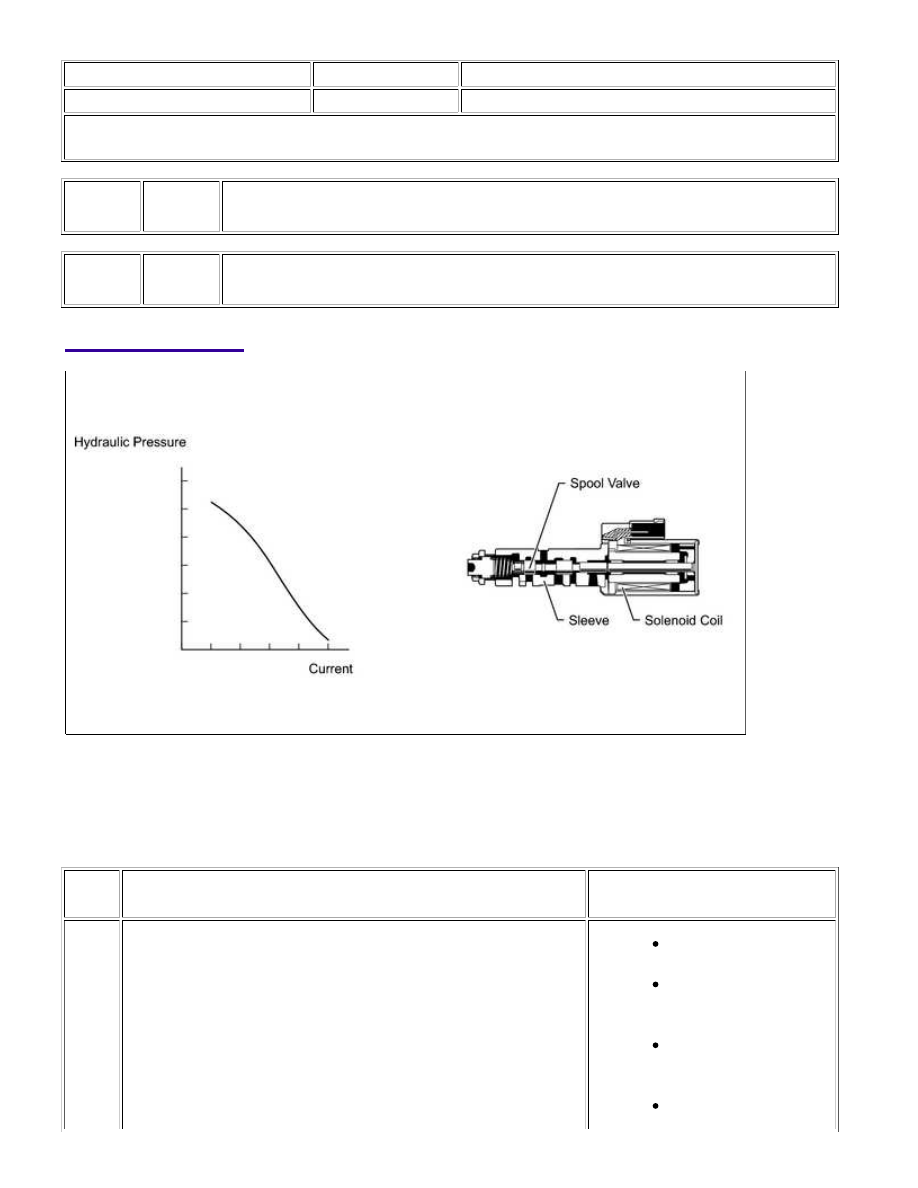

Shift solenoid valve SLT controls the transmission line pressure for smooth transmission operation based on

signals from the throttle position sensor and vehicle speed sensor. The ECM adjusts the current to shift solenoid

valve SLT to control the hydraulic line pressure coming from the primary regulator valve.

Appropriate line pressure assures smooth shifting with varying engine outputs.

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

P0894

The ECM detects a malfunction in shift solenoid valve SLT, S1, S2,

S3, S4 or SL2, or the 1-2 shift valve, or an incorrect gear 6 ratio

Shift solenoid valve SLT

remains open or closed

Shift solenoid valve S1,

S2, S3, S4 or SL2

remains open or closed

Gear 6 incorrect ratio

(sequence valve) or 1-2

shift valve is stuck

Valve body is blocked
