Comparing the shift position commanded by the Active Test with the actual shift position enables you to

confirm the problem



.

Engine and ECT

TESTER

DISPLAY

TEST PART

CONTROL RANGE

DIAGNOSTIC NOTE

Control the

Shift Position

Operate shift solenoid valves

and set each shift position

Press "→"

button: Shift up

Press "←"

button: Shift

down

Possible to check operation of

the shift solenoid valves.

[Vehicle Condition]

50 km/h (30 mph) or less

HINT:

This test can be conducted when the vehicle speed is 50 km/h (30 mph) or less.
The 4th to 5th and 5th to 6th up-shifts must be performed with the accelerator pedal released.
The 6th to 5th and 5th to 4th down-shifts must be performed with the accelerator pedal released.
Do not operate the accelerator pedal for at least 2 seconds after shifting and do not shift successively.
The shift position commanded by the ECM is shown in the Data List display on the Techstream.
The shift solenoid valve SL2 turns ON/OFF normally when the shift lever is in D.

ECM gear shift command

1st

2nd

3rd

4th

5th

6th

Shift solenoid valve S4

OFF

OFF

OFF

OFF

ON

ON

Shift solenoid valve SL2

ON

ON

ON

ON

OFF

OFF

PROCEDURE

1.

CHECK DTC OUTPUT (IN ADDITION TO DTCS P0766 AND P0776)

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Turn the Techstream on.

(d) Enter the following menus: Powertrain / Engine and ECT / Trouble Codes.

(e) Read the DTCs using the Techstream.

Result

RESULT

PROCEED TO

Only P0766 and P0776 are output

A

P0766, P0776 and other DTCs are output

B

HINT:

If any other codes besides P0766 and P0776 are output, perform troubleshooting for those DTCs first.

B

GO TO DTC CHART

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...

A

OK

2.

PERFORM ACTIVE TEST USING TECHSTREAM (SHIFT SOLENOID VALVE SLT)

NG

REPLACE SHIFT SOLENOID VALVE SLT

3.

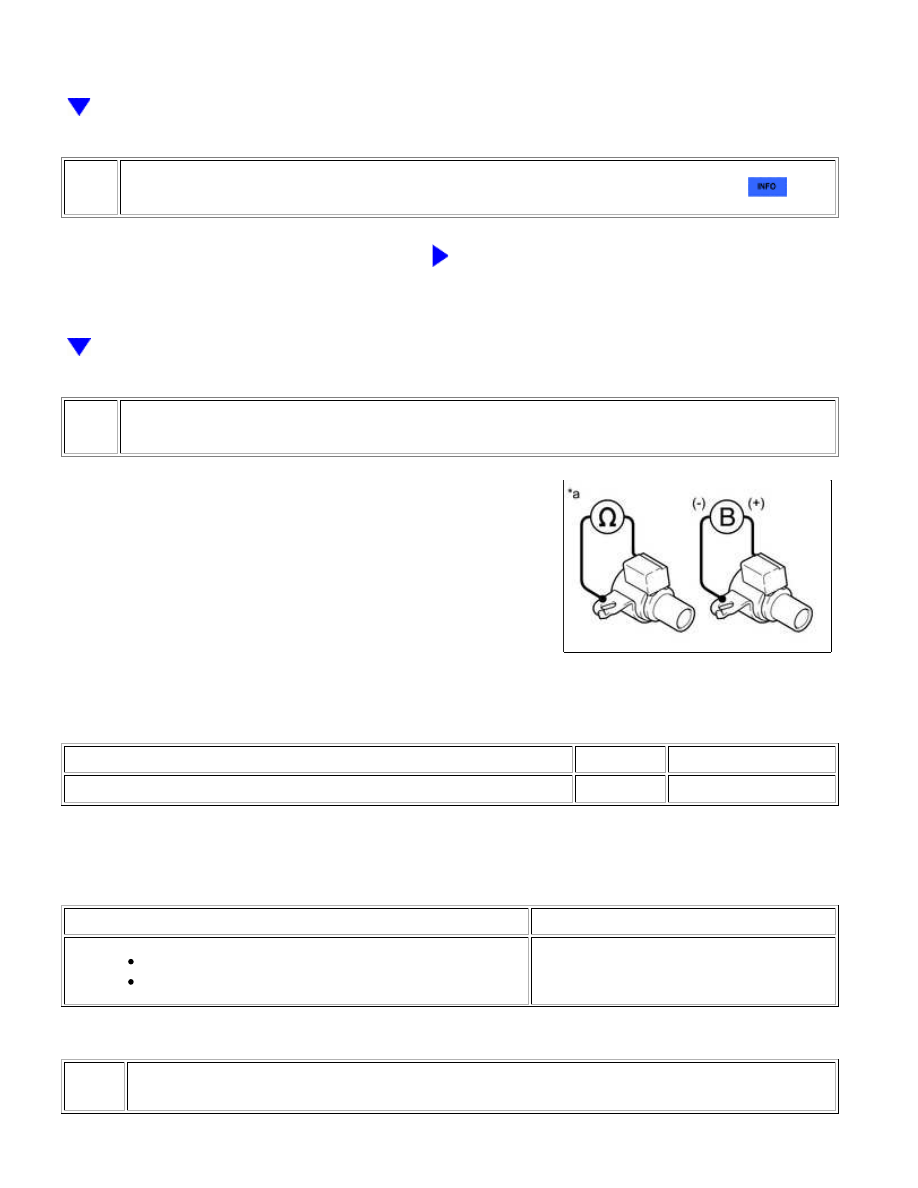

INSPECT SHIFT SOLENOID VALVE S4

(a) Remove shift solenoid valve S4.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION SPECIFIED CONDITION

Shift solenoid valve S4 connector terminal - Shift solenoid valve S4 body

20°C (68°F)

11 to 15 Ω

(c) Apply 12 V battery voltage to the shift solenoid valve and check that the valve moves and makes an

operating noise.

OK:

MEASUREMENT CONDITION

SPECIFIED CONDITION

Battery positive (+) → Shift solenoid valve S4 connector
Battery negative (-) → Shift solenoid valve S4 body

Valve moves and makes an operating noise

Text in Illustration

*a

Component without harness connected

(Shift Solenoid Valve S4)

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...

OK

NG

REPLACE SHIFT SOLENOID VALVE S4

4.

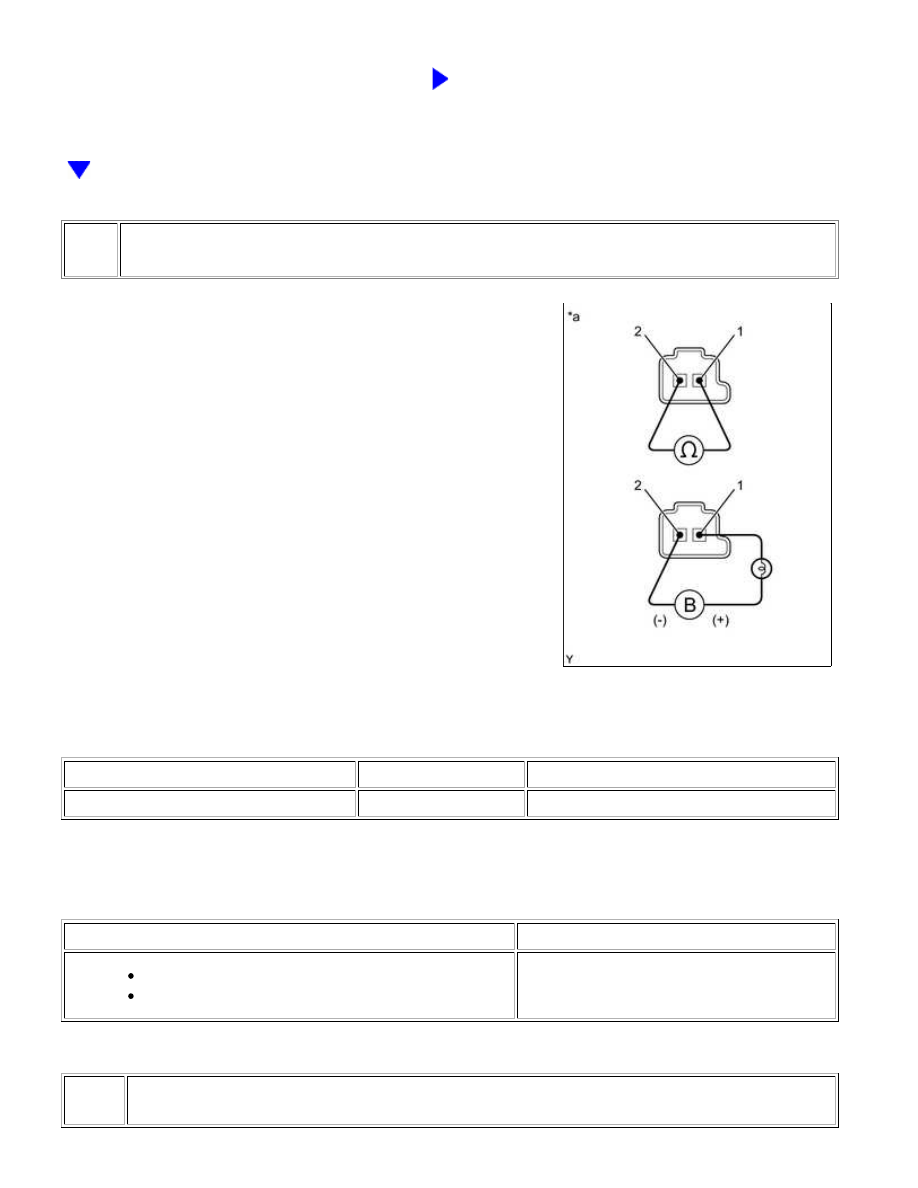

INSPECT SHIFT SOLENOID VALVE SL2

(a) Remove shift solenoid valve SL2.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 - 2

20°C (68°F)

5.0 to 5.6 Ω

(c) Apply 12 V battery voltage to the shift solenoid valve and check that the valve moves and makes an

operating noise.

OK:

MEASUREMENT CONDITION

SPECIFIED CONDITION

Battery positive (+) with a 21 W bulb → Terminal 1
Battery negative (-) → Terminal 2

Valve moves and makes an operating noise

Text in Illustration

*a

Component without harness connected

(Shift Solenoid Valve SL2)

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...

OK

NG

REPLACE SHIFT SOLENOID VALVE SL2

5.

INSPECT TRANSMISSION VALVE BODY ASSEMBLY

NG

REPAIR OR REPLACE TRANSMISSION VALVE BODY

ASSEMBLY

OK

REPAIR OR REPLACE AUTOMATIC TRANSMISSION

ASSEMBLY
