Toyota Tundra (2015 year). Manual - part 434

Last Modified: 9-16-2014

6.6 D

Doc ID: RM000000W770ZPX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISSION SYSTEM: DTC CHECK / CLEAR; 2015

MY Tundra [08/2014 -        ]

DTC CHECK / CLEAR

NOTICE:

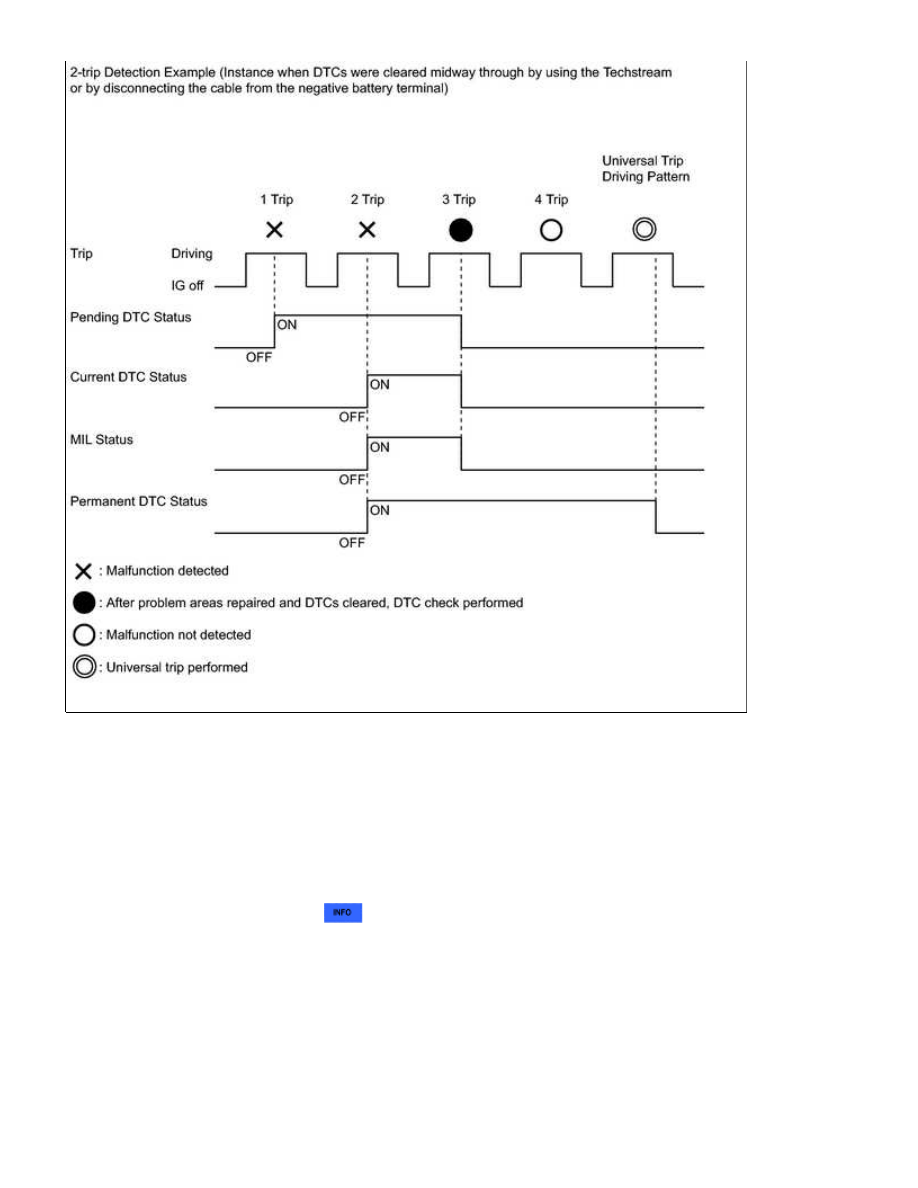

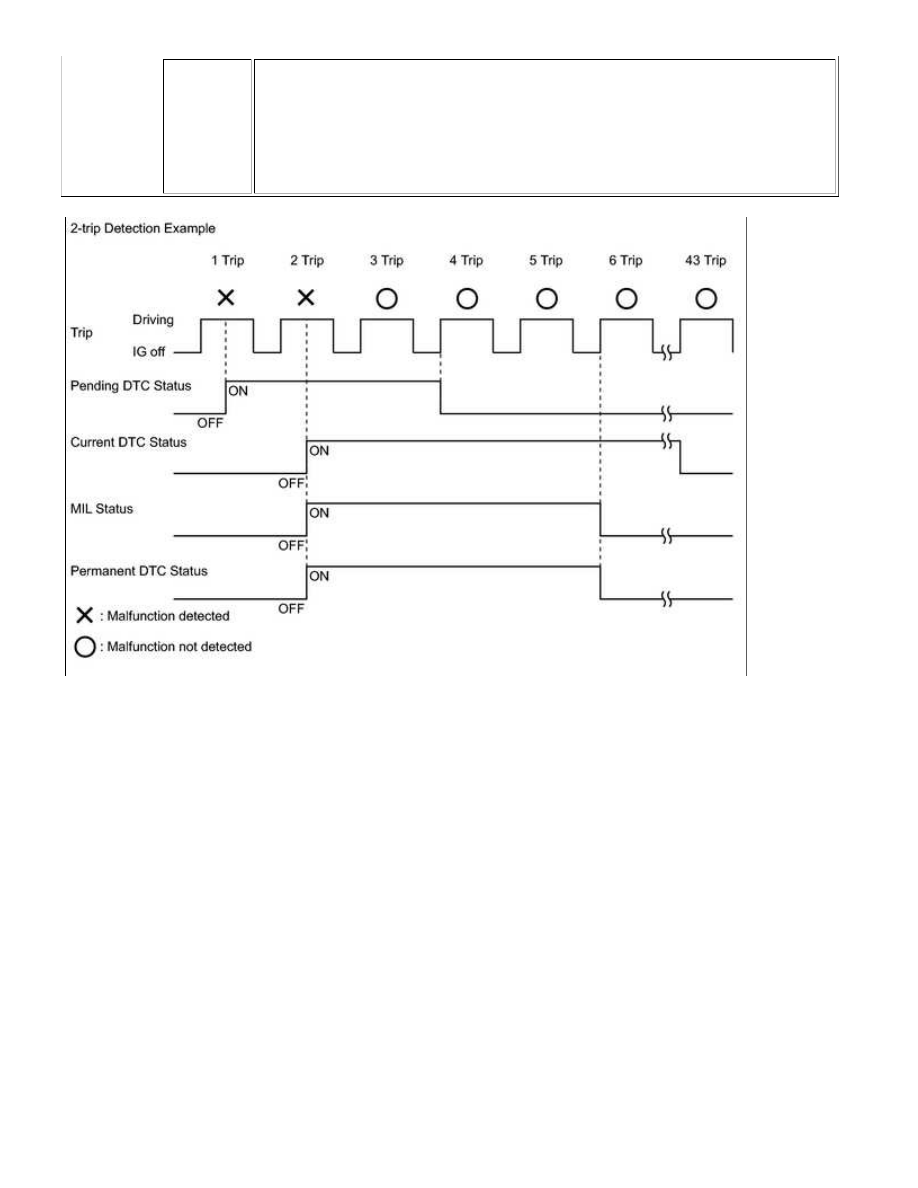

When the diagnosis system is changed from normal mode to check mode or vice versa, all DTCs and freeze

Pending DTC

Store

condition

Malfunction detected

Clear

condition

System determined to be normal

or

DTCs cleared using Techstream

or

Cable disconnected from negative battery terminal

Current DTC

Store

condition

Malfunction detected (2nd trip)

Clear

condition

No malfunctions in 40 driving cycles

or

DTCs cleared using Techstream

or

Cable disconnected from negative battery terminal

Permanent

DTC

Store

condition

Malfunction detected (2nd trip)

Clear

condition

Ignition switch turned to ON after no malfunction is detected in 3 consecutive

driving cycles

or

After DTCs cleared using Techstream or cable disconnected from negative battery

terminal, malfunction not detected when universal trip driving performed

MIL

ON

Malfunction detected (2nd trip)

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...

OFF

Ignition switch turned to ON after no malfunction is detected in 3 consecutive

driving cycles

or

DTCs cleared using Techstream

or

Cable disconnected from negative battery terminal

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...

1. CHECK DTC

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Turn the Techstream on.

(d) Enter the following menus: Powertrain / Engine and ECT / Trouble Codes.

(e) Check the DTC(s) and freeze frame data, and then write them down.

.

2. CLEAR DTC (Pending and Current DTC)

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Turn the Techstream on.

(d) Enter the following menus: Powertrain / Engine and ECT / Trouble Codes.

(e) Clear the DTCs.

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...

3. CLEAR DTC (Pending and Current DTC without using Techstream)

(2) Remove the EFI NO. 1 and ETCS fuses from the engine room relay block located inside the engine

compartment for more than 1 minute.

4. CLEAR PERMANENT DTC

HINT:

Even if the following procedure is not performed, permanent DTCs are cleared if no malfunction is detected

during 3 consecutive driving cycles.

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Turn the Techstream on.

(d) Enter the following menus: Powertrain / Engine and ECT / Trouble Codes.

(e) Check if permanent DTCs are stored.

HINT:

If permanent DTCs are not output, it is not necessary to continue this procedure.

(f) Clear DTCs.

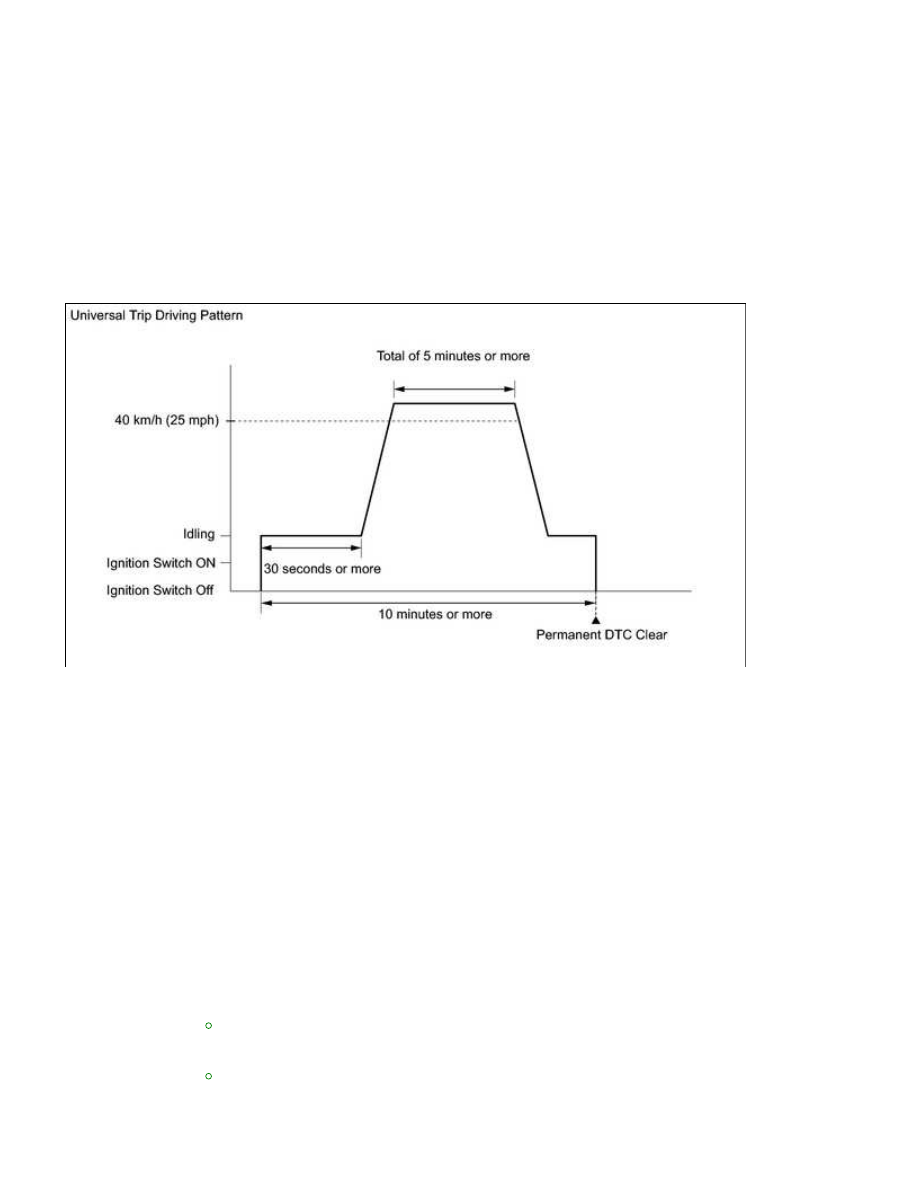

(g) Perform the universal trip.

Idle the engine for 30 seconds or more.

1.

It is possible to complete the drive pattern even if the vehicle decelerates to less than 40

used in order and no gears are skipped.

2.

Allow 10 minutes or more to elapse from the time the engine is started.

3.

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...
