Toyota Tundra (2015 year). Manual - part 425

If a worn bushing is to be replaced, the sub-assembly containing the bushing must also be replaced.
Check the thrust bearings and races for wear or damage. Replace them if necessary.
Use petroleum jelly to keep parts in place.
When working with FIPG material, perform the following:

Using a razor blade and gasket scraper, remove all old FIPG material from the gasket surface.

Clean all components thoroughly to remove all foreign matter.

Clean both sealing surfaces with a non-residue solvent.

Apply FIPG material in a continuous line on the sealing surface.

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...

Last Modified: 9-16-2014

6.6 D

Doc ID: RM000000W7I0S3X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISSION SYSTEM: DEFINITION OF TERMS; 2015

MY Tundra [08/2014 -        ]

DEFINITION OF TERMS

TERM

DEFINITION

Monitor description

Related DTCs

Typical enabling

conditions

Preconditions that allow the ECM to detect malfunctions.

With all preconditions satisfied, the ECM stores the DTC when the monitored value(s)

exceeds the malfunction threshold(s).

are used to detect the malfunction.

While a sensor is being monitored, the next sensor or component will not be

monitored until the previous monitoring has concluded.

Required

sensors/components

The sensors and components that are used by the ECM to detect malfunctions.

"Once per driving cycle" means that the ECM checks for the malfunction only one time

during a single driving cycle.

"Continuous" means that the ECM checks for the malfunction every time the enabling

conditions are met.

Duration

The minimum time that the ECM must sense a continuous deviation in the monitored

value(s) before storing a DTC. This timing begins after the "typical enabling

conditions" are met.

Malfunction thresholds

Beyond this value, the ECM will conclude that there is a malfunction and store a DTC.

MIL operation

MIL illumination timing after a defect is detected.

"Immediately" means that the ECM illuminates the MIL the instant the ECM

determines that there is a malfunction.

"2 driving cycles" means that the ECM illuminates the MIL if the same malfunction is

detected again in the 2nd driving cycle.

Component operating

range

They cannot be used to judge if a sensor or solenoid is defective or not.

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...

Last Modified: 9-16-2014

6.6 R

Doc ID: RM00000315M04FX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISSION SYSTEM: PARTS LOCATION; 2015 MY

Tundra [08/2014 -        ]

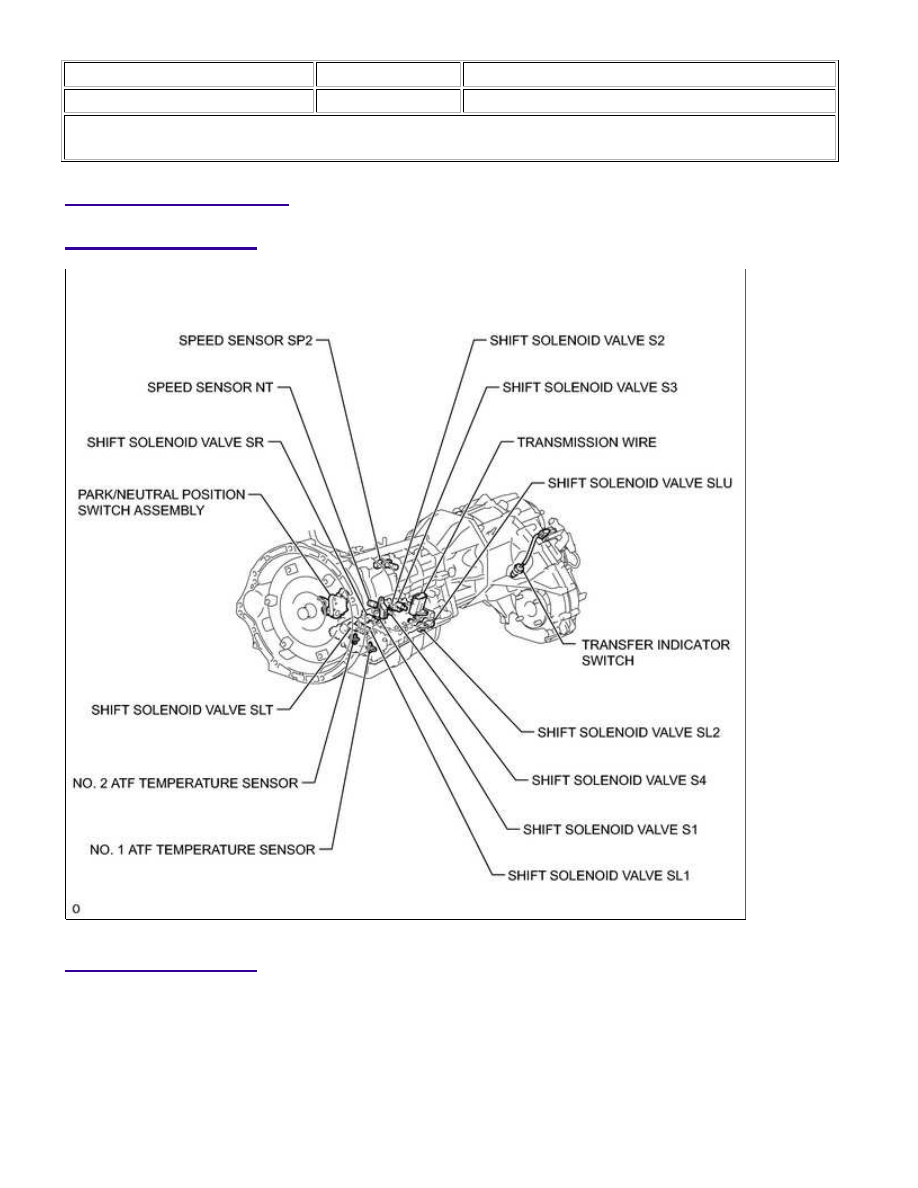

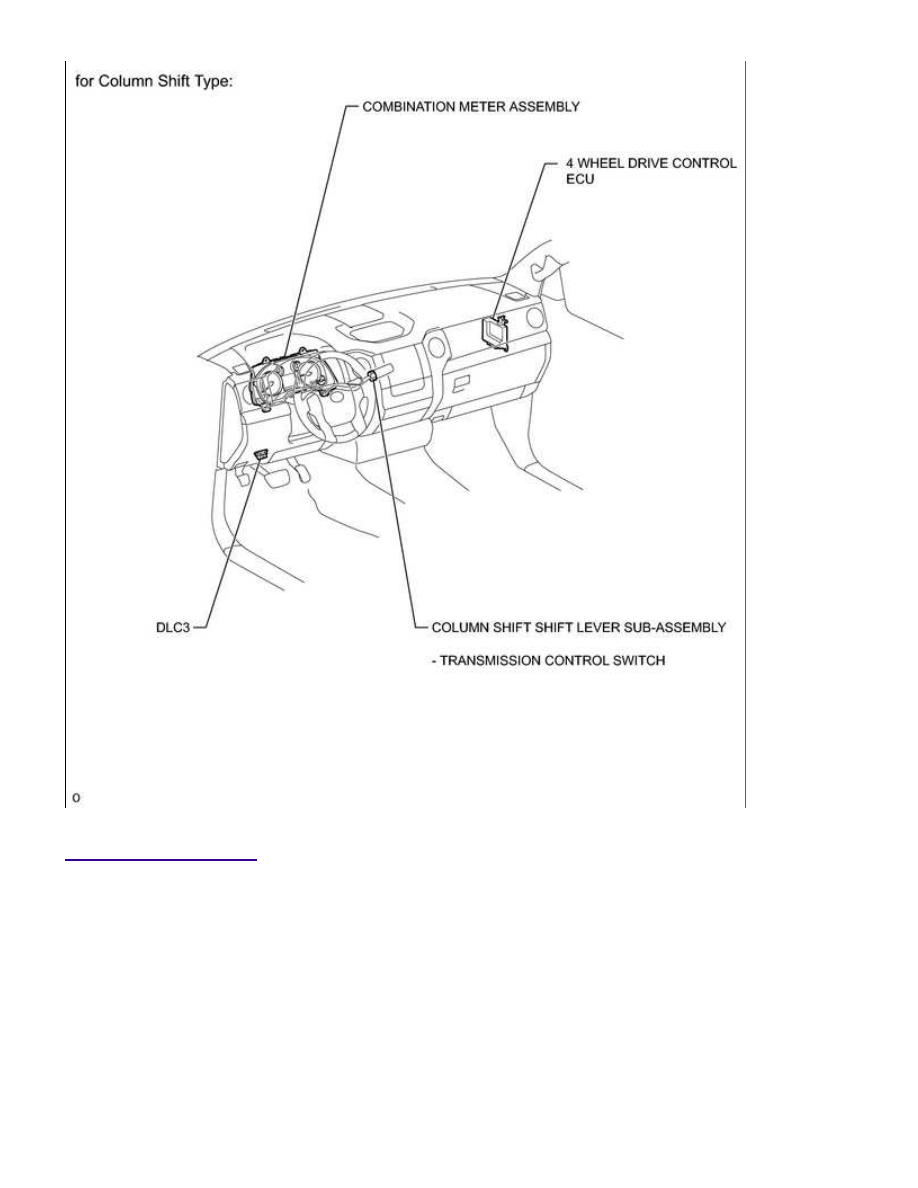

PARTS LOCATION

ILLUSTRATION

ILLUSTRATION

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...

ILLUSTRATION

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...
