Clutch spline grease:

Toyota Genuine Clutch Spline Grease or equivalent

Maximum grease amount

Approximately 1 g (0.0353 oz.)

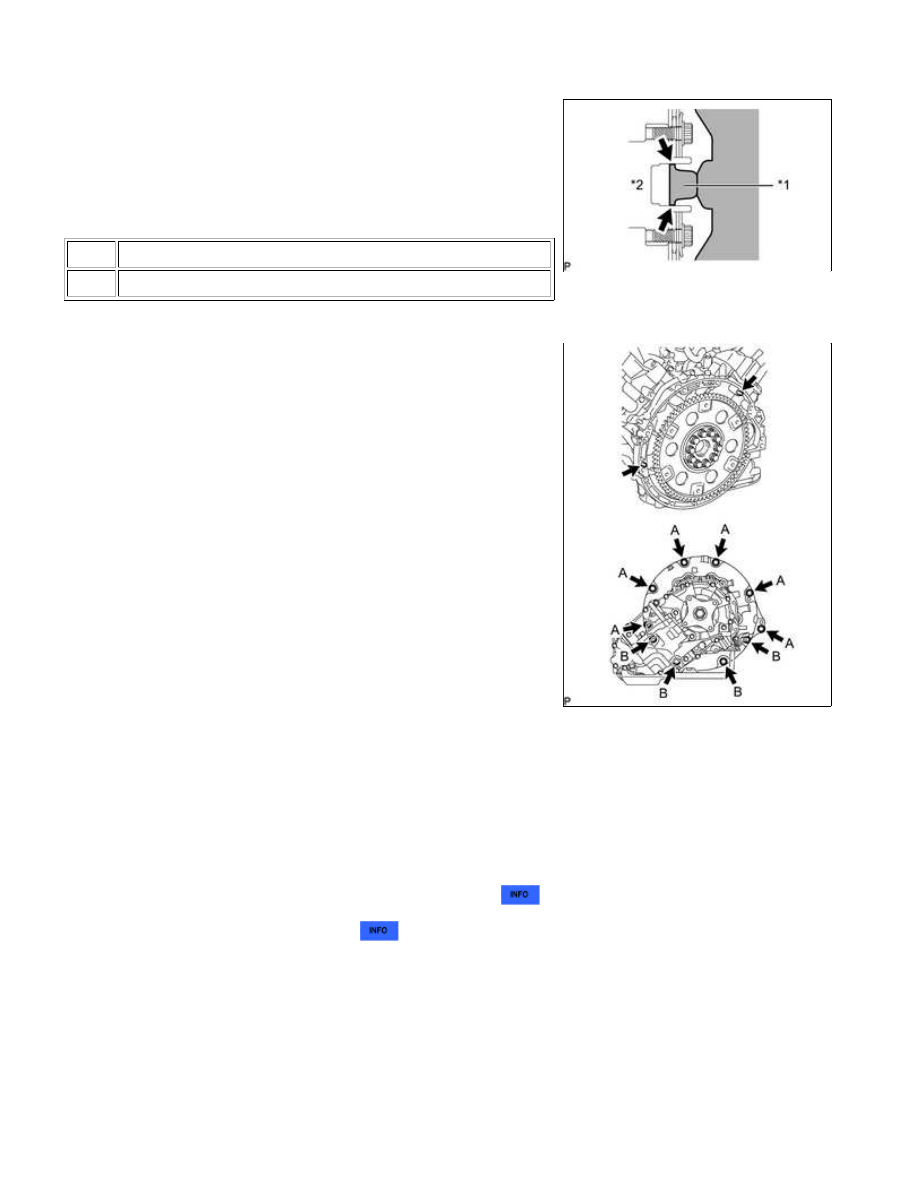

Text in Illustration

*1

Torque Converter Centerpiece

*2

Crankshaft

(b) Confirm that the 2 knock pins are on the transmission contact

Torque:

for 17 mm head bolt A -

71 N·m {724 kgf·cm, 52ft·lbf}

for 14 mm head bolt B -

37 N·m {377 kgf·cm, 27ft·lbf}

6. INSTALL TRANSMISSION OIL COOLER ASSEMBLY

7. CONNECT WATER BY-PASS PIPE

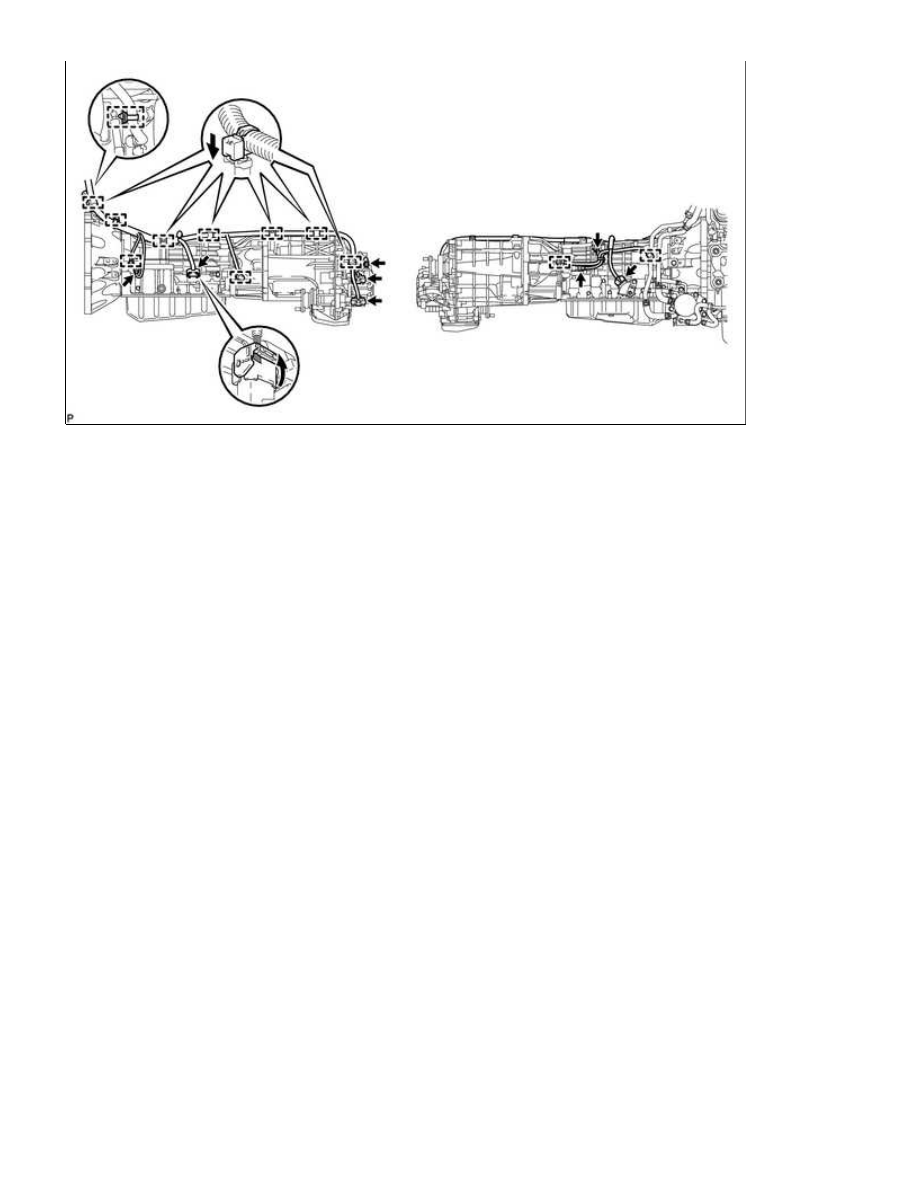

8. CONNECT WIRE HARNESS AND CONNECTOR

(a) Connect the park/neutral position switch connector, transmission wire connector, 2 speed sensor

connectors and 3 transfer control side connectors.

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...

HINT:

Torque:

8.0 N·m {82 kgf·cm, 71in·lbf}

(c) Attach the 4 connector clamps and 8 harness clamps.

(d) Tilt up the automatic transmission.

(e) Connect the ground cable with the bolt.

Torque:

8.4 N·m {85 kgf·cm, 74in·lbf}

9. INSTALL REAR NO. 1 ENGINE MOUNTING INSULATOR

(a) Install the rear engine mounting insulator to the transmission with the 4 bolts.

Torque:

59 N·m {602 kgf·cm, 44ft·lbf}

10. INSTALL NO. 3 FRAME CROSSMEMBER SUB-ASSEMBLY

(a) Install the frame crossmember to the rear engine mounting insulator with the 4 bolts.

Torque:

21 N·m {214 kgf·cm, 15ft·lbf}

(b) Install the frame crossmember with the 4 bolts, 4 washers and 4 nuts.

Torque:

110 N·m {1122 kgf·cm, 81ft·lbf}

11. INSTALL DRIVE PLATE AND TORQUE CONVERTER CLUTCH SETTING BOLT

Torque:

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...

53 N·m {535 kgf·cm, 39ft·lbf}

NOTICE:

Install the black bolt first, and then the 5 silver bolts.

(b) Install the flywheel housing side cover.

12. INSTALL STARTER ASSEMBLY

for 1.6 kW Type:

for 2.0 kW Type:

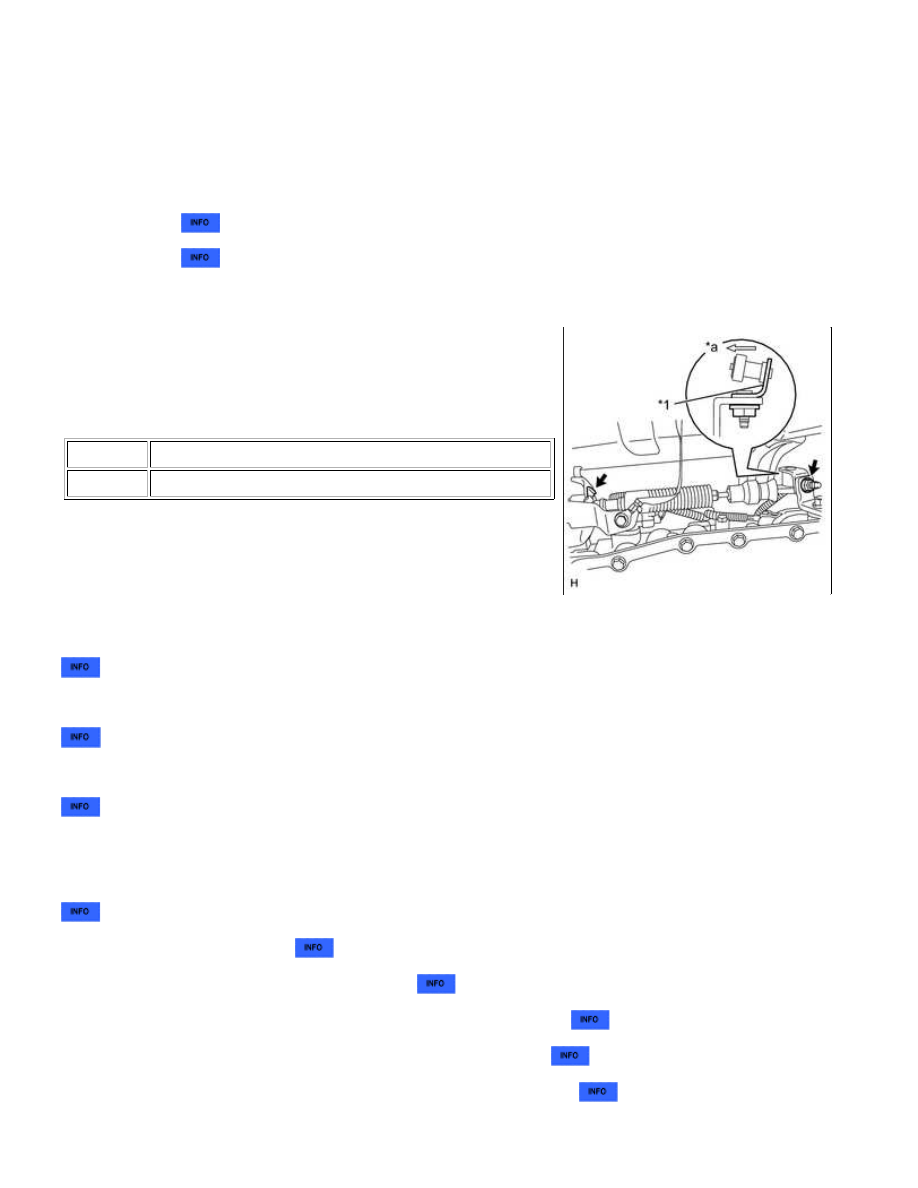

13. CONNECT TRANSMISSION CONTROL CABLE ASSEMBLY

(a) Connect the control cable with a new clip and the nut.

Torque:

13 N·m {133 kgf·cm, 10ft·lbf}

Text in Illustration

*1

Bracket

*a

When connecting the cable to the transmission control shaft

15. INSTALL PROPELLER SHAFT ASSEMBLY

16. INSTALL FRONT PROPELLER SHAFT ASSEMBLY

17. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

18. ADD AUTOMATIC TRANSMISSION FLUID

19. ADD ENGINE COOLANT

20. INSPECT FOR ENGINE COOLANT LEAK

21. ADJUST SHIFT LEVER POSITION (for Column Shift Type)

22. ADJUST SHIFT LEVER POSITION (for Floor Shift Type)

23. INSPECT SHIFT LEVER POSITION (for Column Shift Type)

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...

24. INSPECT SHIFT LEVER POSITION (for Floor Shift Type)

25. CHECK FOR EXHAUST GAS LEAK

26. INSTALL NO. 1 ENGINE UNDER COVER

27. RESET MEMORY
