HINT:

Detach the claw, press down the lever, and then disconnect the transmission wire connector.

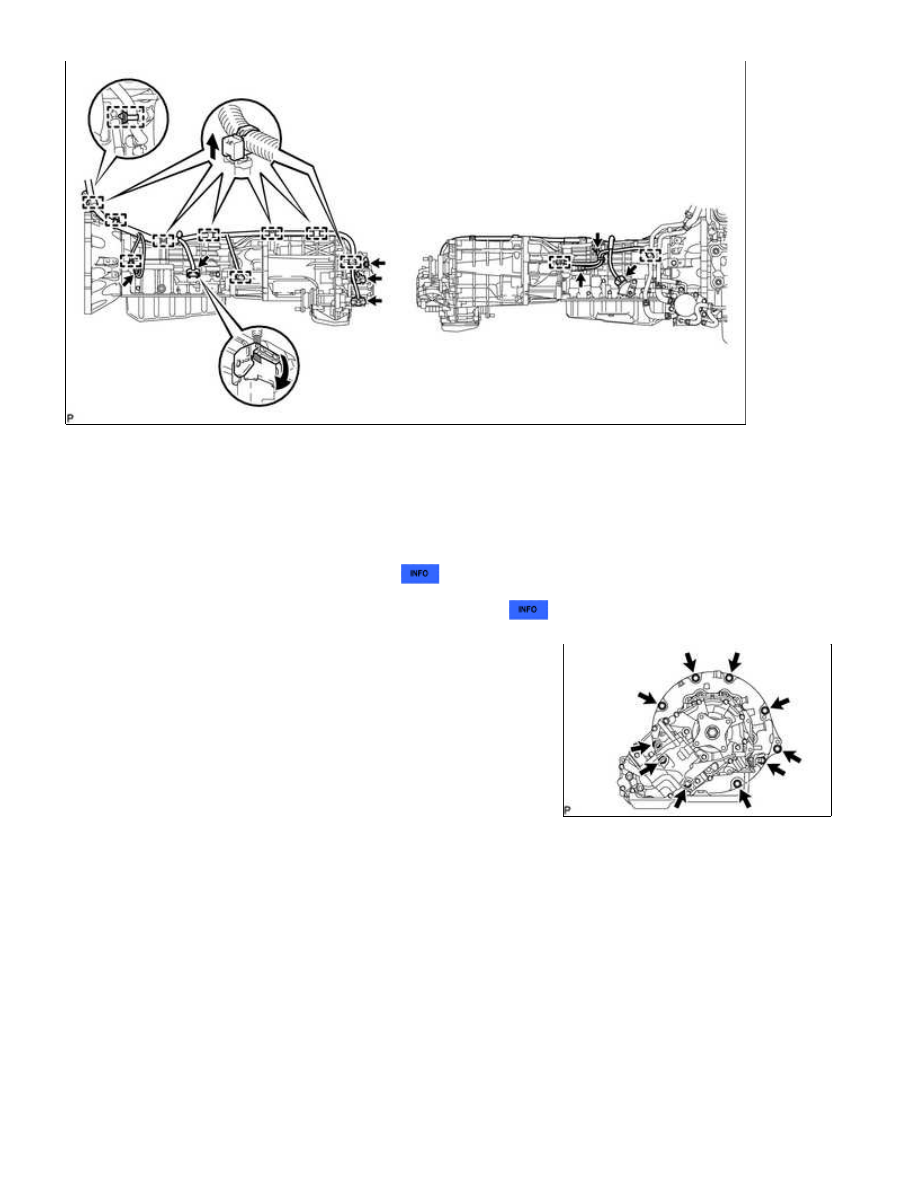

(d) Detach the 4 connector clamps and 8 harness clamps.

(e) Remove the bolt, disconnect the harness clamp and wire harness.

16. DISCONNECT WATER BY-PASS PIPE

17. REMOVE TRANSMISSION OIL COOLER ASSEMBLY

18. REMOVE AUTOMATIC TRANSMISSION ASSEMBLY

(a) Remove the 10 bolts and transmission.

NOTICE:

Do not use excess force when prying the transmission assembly.

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...

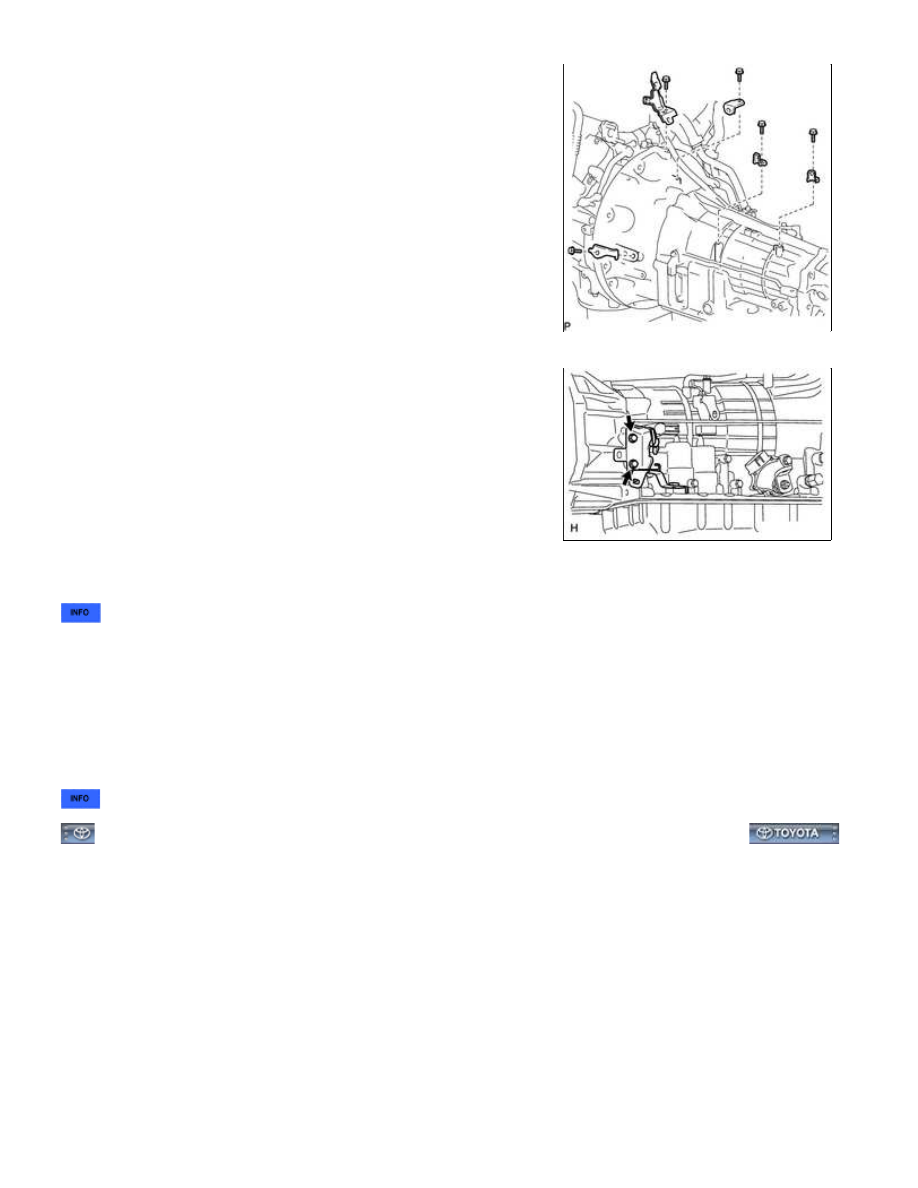

19. REMOVE HARNESS CLAMP BRACKET

(a) Remove the 5 bolts and 5 brackets.

20. REMOVE TRANSMISSION CONTROL CABLE BRACKET

(a) Remove the 2 bolts and bracket.

21. REMOVE TRANSFER ASSEMBLY

22. REMOVE TORQUE CONVERTER ASSEMBLY

(a) Remove the torque converter assembly from the automatic transmission assembly.

NOTICE:

Remove the torque converter assembly from the input shaft horizontally.

23. INSPECT TORQUE CONVERTER CLUTCH ASSEMBLY

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000018ZB058X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISSION ASSEMBLY: INSTALLATION; 2015 MY

Tundra [08/2014 -        ]

INSTALLATION

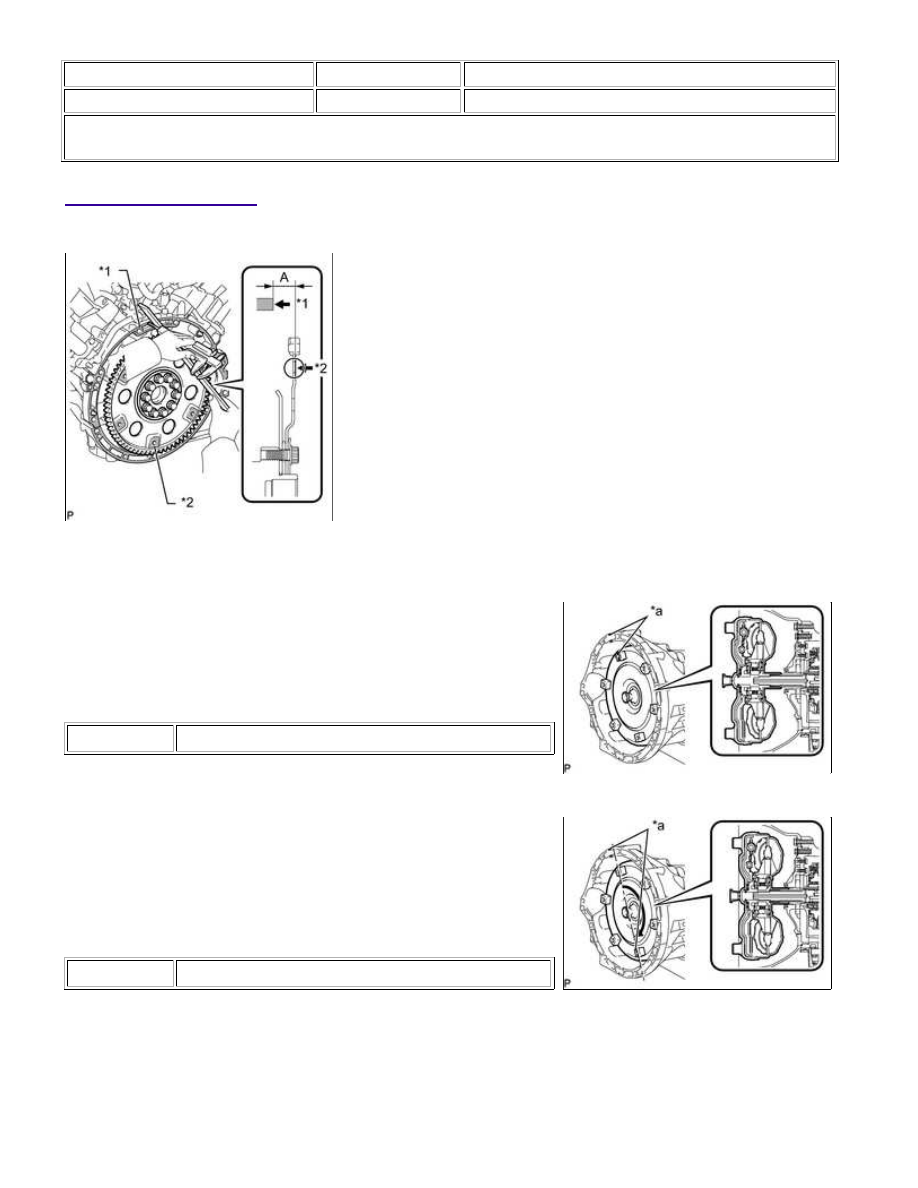

1. INSTALL TORQUE CONVERTER ASSEMBLY

(a) Using a vernier caliper and straightedge, measure dimension "A" between the transmission fitting surface

Text in Illustration

*a

Matchmark

HINT:

Turn the torque converter approximately 180°.

Text in Illustration

*a

Matchmark

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...

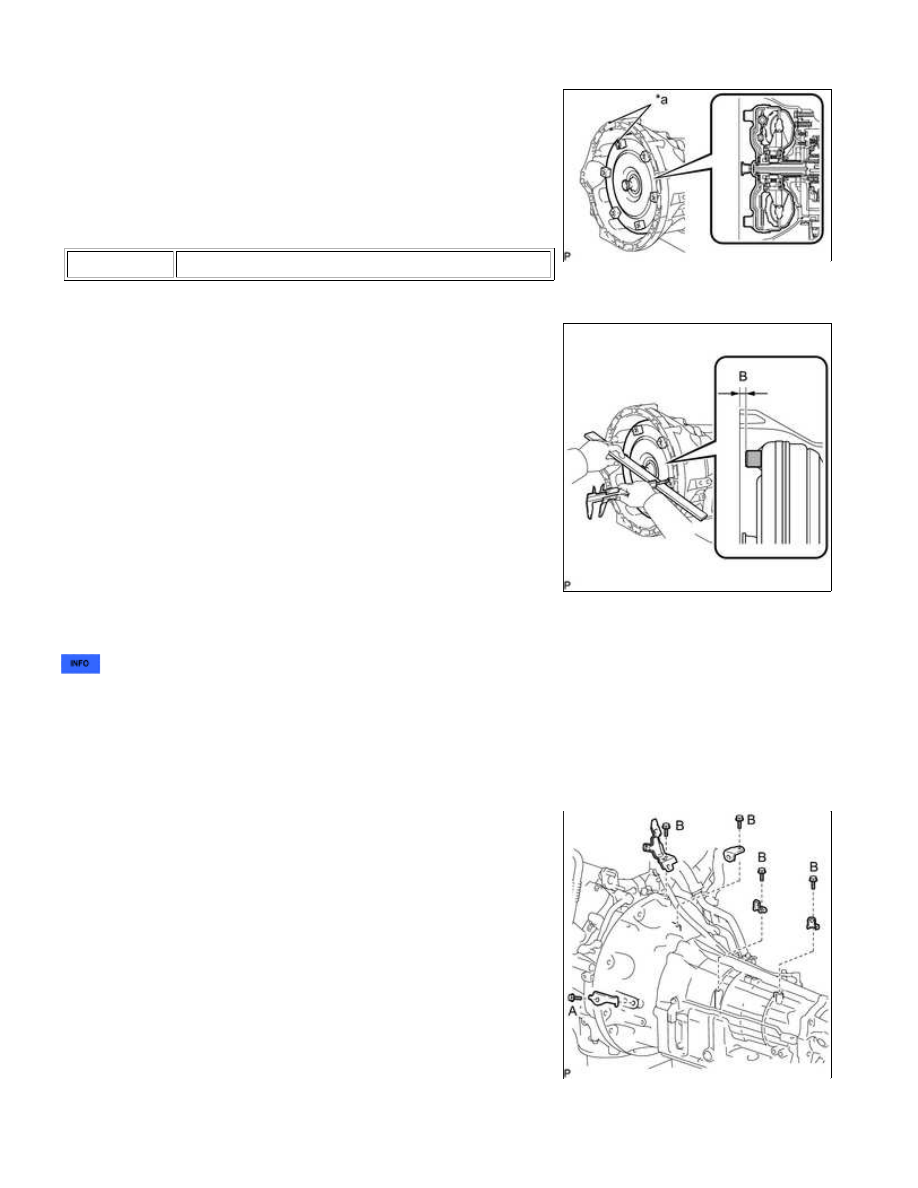

(d) Turn the torque converter and align the matchmarks on the

NOTICE:

Do not push on the torque converter when aligning the

matchmarks.

Text in Illustration

*a

Matchmark

(e) Using a vernier caliper and straightedge, measure dimension "B"

shown in the illustration and check that B is more than A

(measured in step 1).

Standard distance:

A + 1 mm (0.0394 in.) or more

2. INSTALL TRANSFER ASSEMBLY

3. INSTALL TRANSMISSION CONTROL CABLE BRACKET

(a) Install the bracket with the 2 bolts.

Torque:

12 N·m {122 kgf·cm, 9ft·lbf}

4. INSTALL WIRE HARNESS CLAMP BRACKET

(a) Install the 5 wire harness clamp brackets with the 5 bolts.

Torque:

for bolt A -

60 N·m {612 kgf·cm, 44ft·lbf}

Torque:

for bolt B -

8.0 N·m {82 kgf·cm, 71in·lbf}

5. INSTALL AUTOMATIC TRANSMISSION ASSEMBLY
