If the result is not as specified, replace the shift lock control ECU.

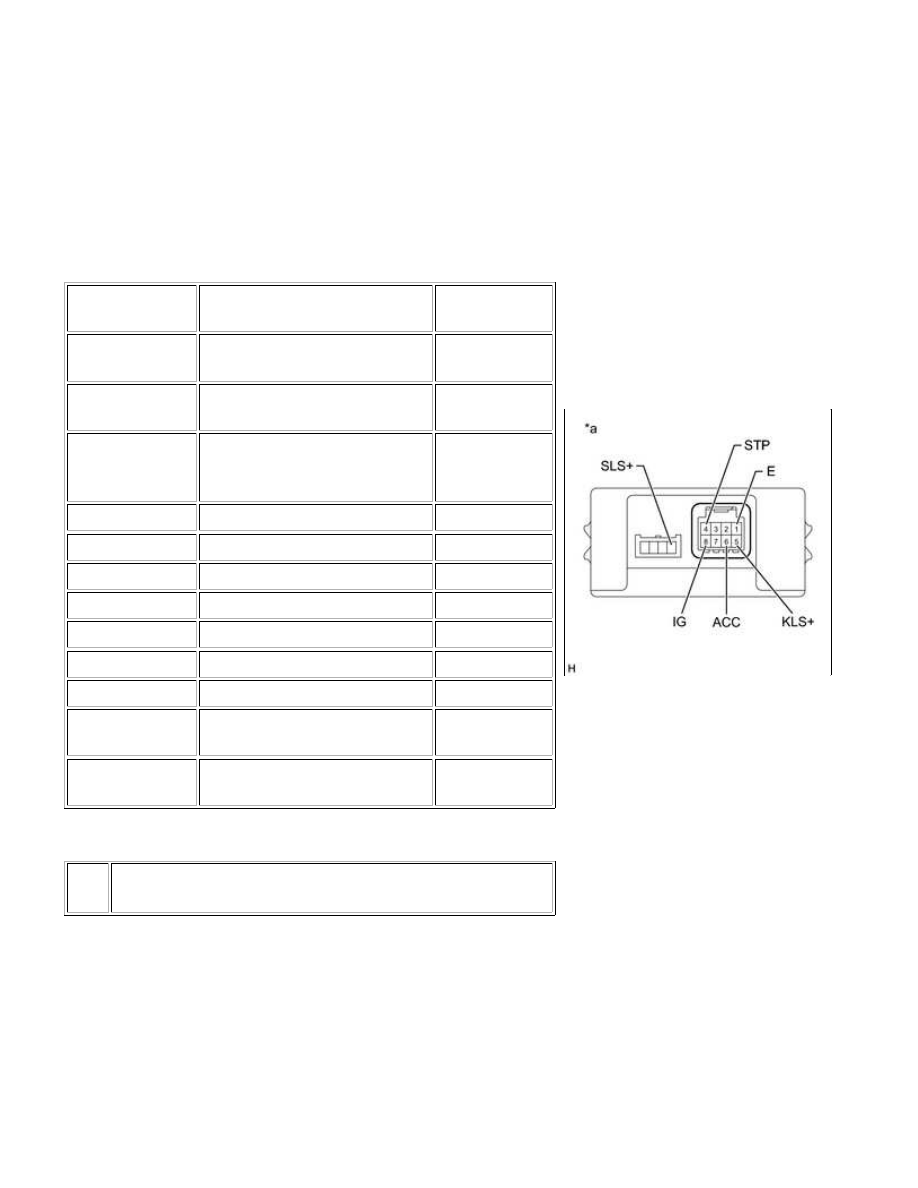

5. CHECK SHIFT LOCK CONTROL ECU (for Floor Shift Type)

(a) Measure the voltage according to the value(s) in the table

below.

HINT:

TESTER

CONNECTION

CONDITION

SPECIFIED

CONDITION

5 (KLS+) - 1 (E)

Ignition switch ACC and shift

lever in P

Below 1 V

5 (KLS+) - 1 (E)

Ignition switch ACC and shift

lever not in P

7.5 to 11 V

5 (KLS+) - 1 (E)

J27-5 (KLS+) -

J27-1 (E)

Ignition switch ACC and shift

lever not in P (After approx. 1

second)

6 to 9 V

6 (ACC) - 1 (E)

Ignition switch ON

10 to 14 V

6 (ACC) - 1 (E)

Ignition switch ACC

10 to 14 V

6 (ACC) - 1 (E)

Ignition switch off

Below 1 V

4 (STP) - 1 (E)

Brake pedal depressed

10 to 14 V

4 (STP) - 1 (E)

Brake pedal released

Below 1 V

8 (IG) - 1 (E)

Ignition switch ON

10 to 14 V

8 (IG) - 1 (E)

Ignition switch off

Below 1 V

SLS+ - 1 (E)

Ignition switch ON and brake

pedal depressed

10 to 14 V

SLS+ - 1 (E)

Ignition switch ON and brake

pedal released

Below 1 V

Text in Illustration

*a

Component with harness connected

(Shift Lock Control ECU)

If the result is not as specified, replace the shift lock control ECU.

(b) Measure the resistance according to the value(s) in the table below.

NOTICE:

Do not disconnect the shift lock control ECU connector.

Standard Resistance:

A760E AUTOMATIC TRANSMISSION: SHIFT LOCK SYSTEM: O...

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J27-1 (E) - Body ground

Always

Below 1 Ω

If the result is not as specified, replace the shift lock control ECU.

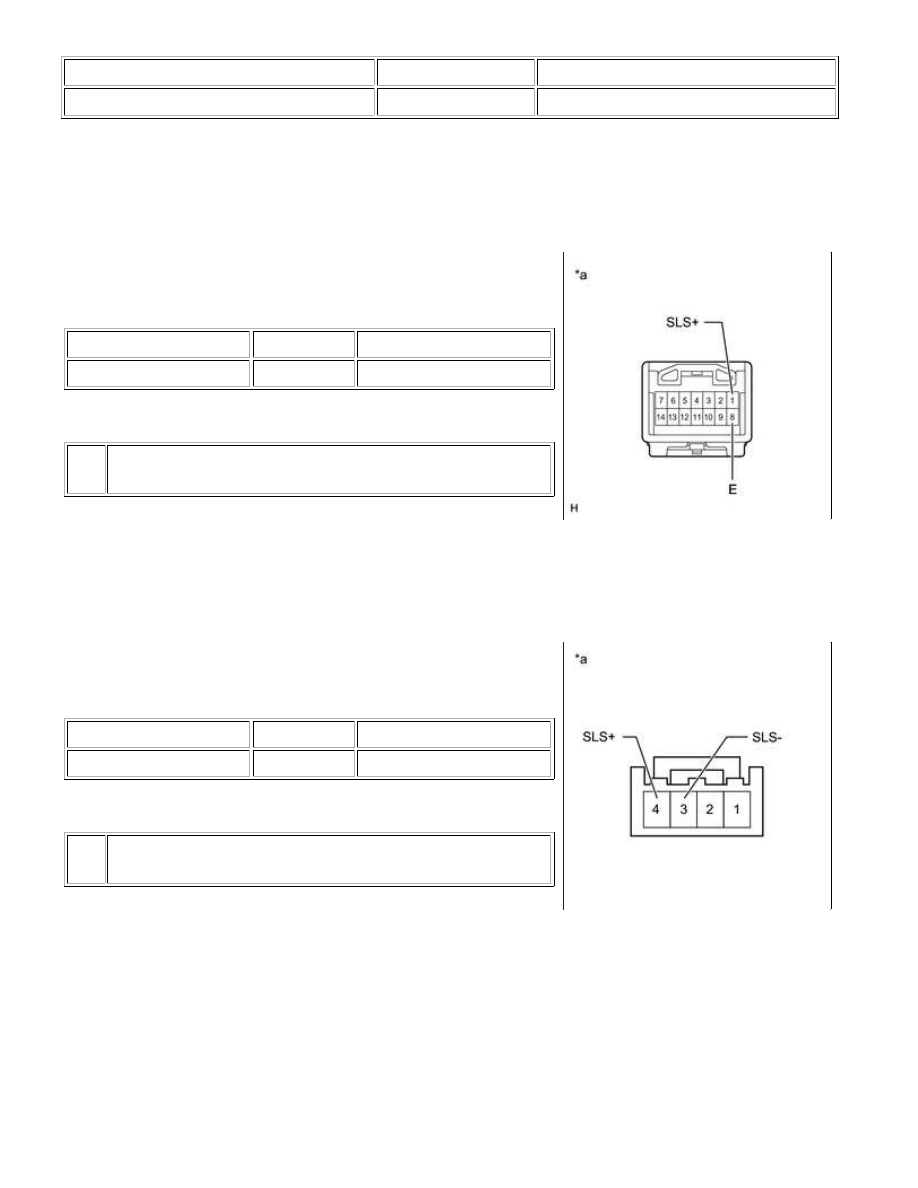

6. CHECK SHIFT LOCK SOLENOID (for Column Shift Type)

(a) Disconnect the transmission control switch connector.

(b) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 (SLS+) - 8 (E)

Always

24 to 26 Ω

Text in Illustration

*a

Component without harness connected

(Transmission Control Switch)

If the result is not as specified, replace the shift lock solenoid.

7. CHECK SHIFT LOCK SOLENOID (for Floor Shift Type)

(a) Disconnect the shift lock solenoid connector from the shift lock control ECU.

(b) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

4 (SLS+) - 3 (SLS-)

Always

101 to 123 Ω

Text in Illustration

*a

Component without harness connected

(Shift Lock Solenoid)

If the result is not as specified, replace the floor shift assembly.

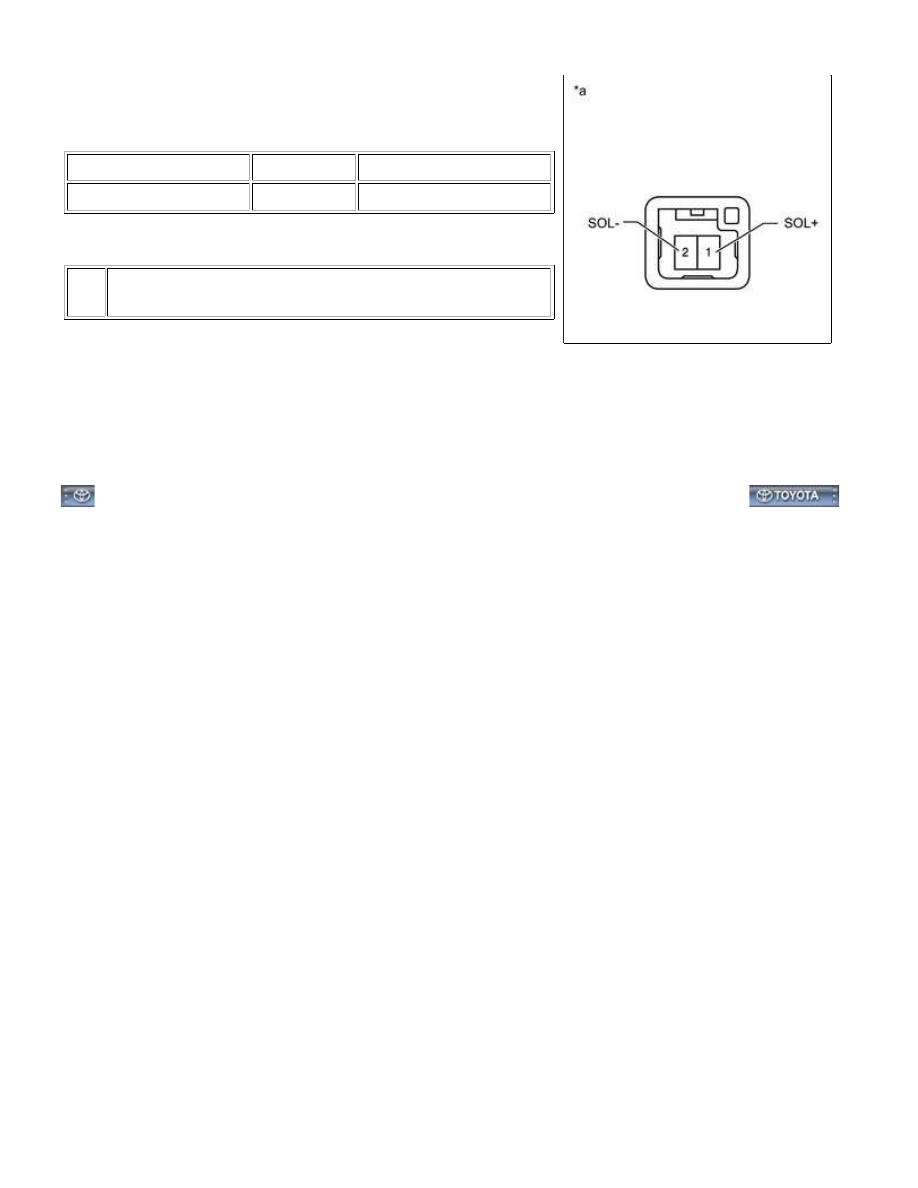

8. CHECK KEY INTERLOCK SOLENOID

(a) Disconnect the solenoid connector.

A760E AUTOMATIC TRANSMISSION: SHIFT LOCK SYSTEM: O...

(b) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 (SOL+) - 2 (SOL-)

20°C (68°F)

14.4 Ω

Text in Illustration

*a

Component without harness connected

(Key Interlock Solenoid)

If the result is not as specified, replace the solenoid.

(c) Connect the positive (+) battery lead to terminal 1 (SOL+) and the negative (-) battery lead to terminal 2

(SOL-).

A760E AUTOMATIC TRANSMISSION: SHIFT LOCK SYSTEM: O...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002BL3044X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

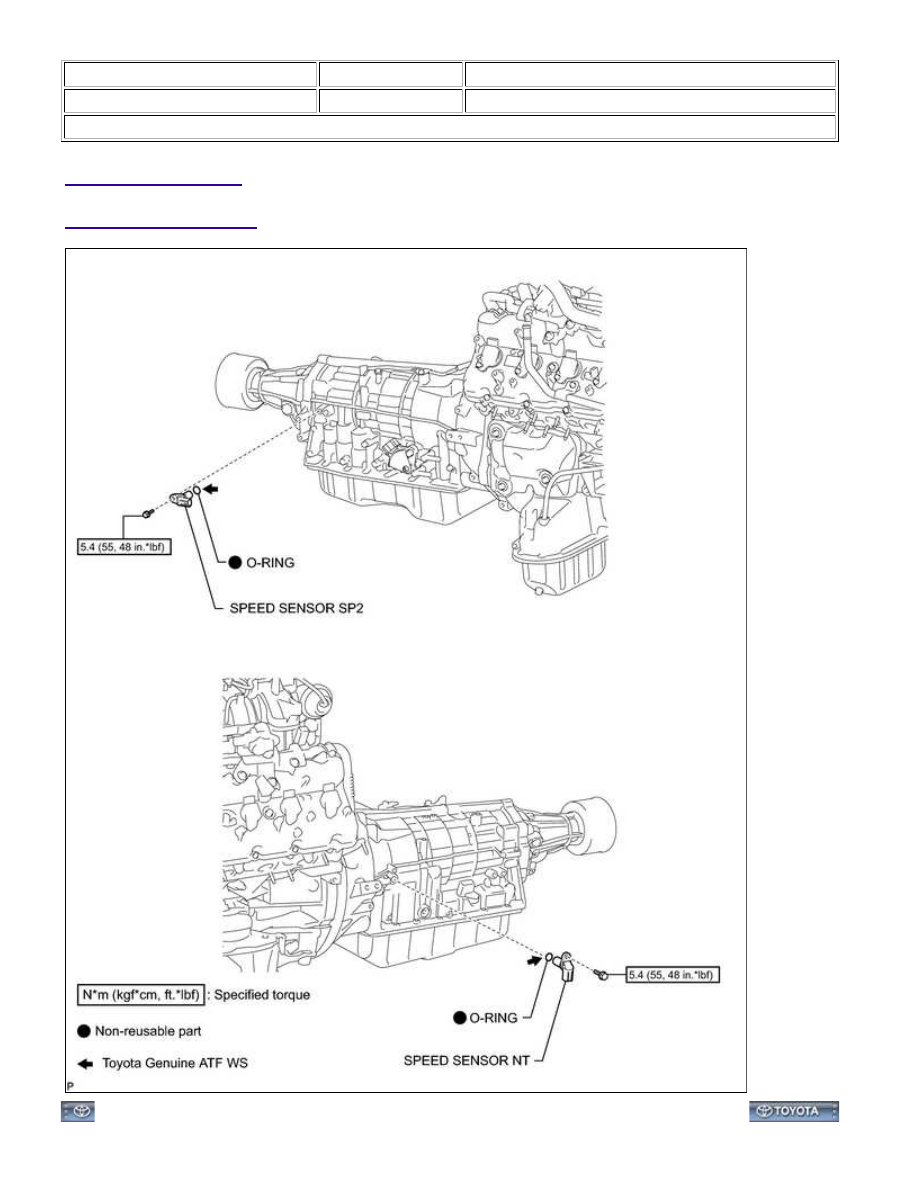

Title: A760E AUTOMATIC TRANSMISSION: SPEED SENSOR: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

ILLUSTRATION

A760E AUTOMATIC TRANSMISSION: SPEED SENSOR: COMPO...
