Toyota Tundra (2015 year). Manual - part 391

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000001BZB049X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760E AUTOMATIC TRANSMISSION: OIL COOLER: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

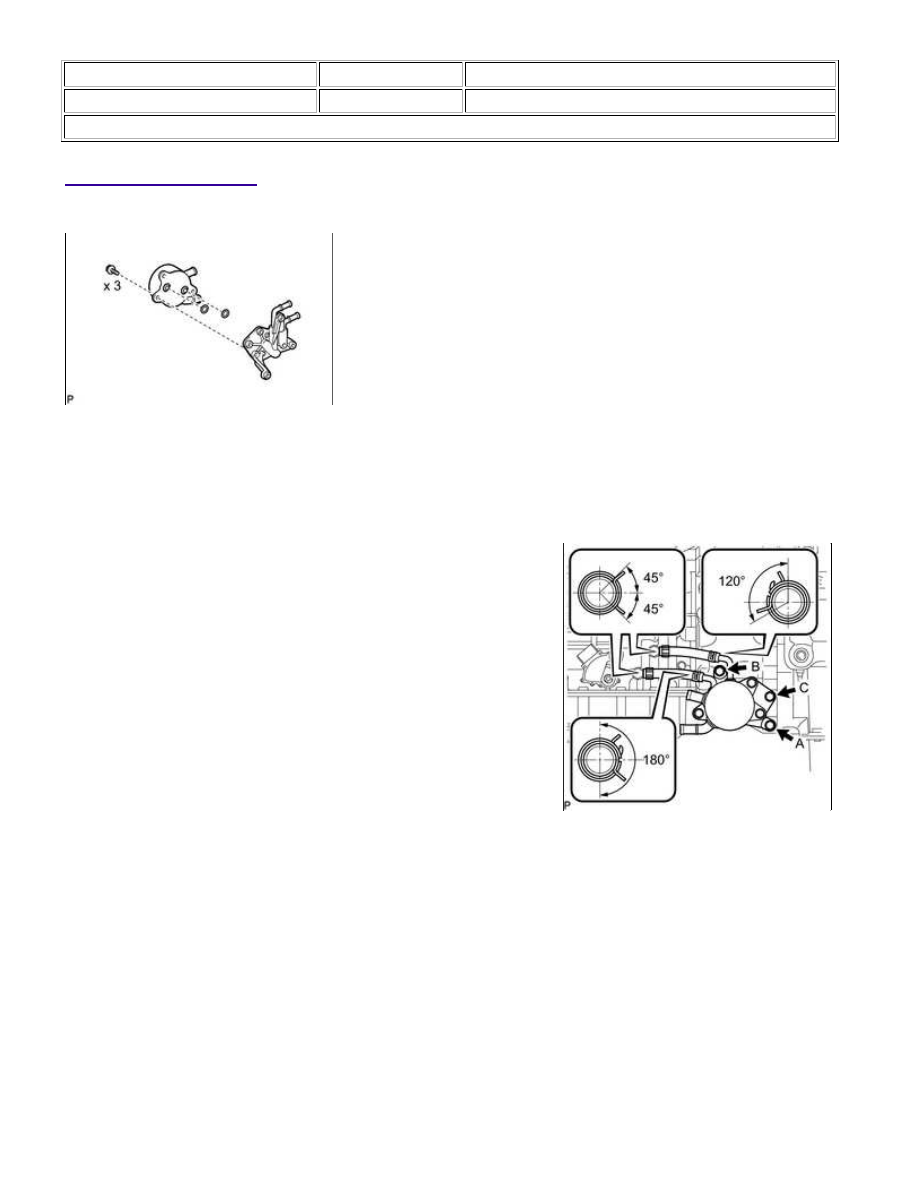

INSTALLATION

1. INSTALL TRANSMISSION OIL COOLER ASSEMBLY

Torque:

14 N·m {143 kgf·cm, 10ft·lbf}

(c) Install the 2 No. 1 transmission oil cooler hoses to the

transmission oil cooler spacer.

NOTICE:

(d) Connect the 2 No. 1 transmission oil cooler hoses to the transmission.

NOTICE:

Temporarily install bolt A and bolt B. Tighten the bolts in alphabetical order.

Torque:

21 N·m {214 kgf·cm, 15ft·lbf}

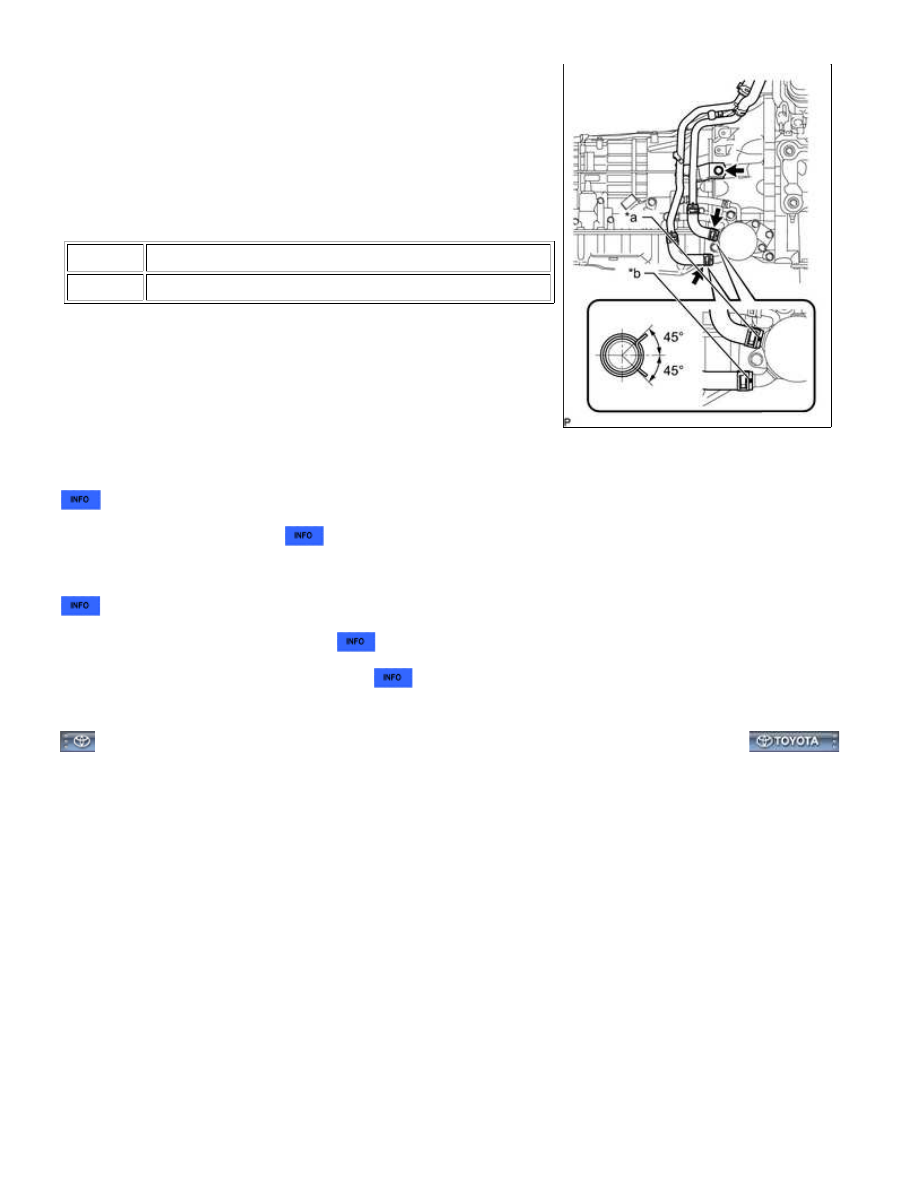

2. CONNECT WATER BY-PASS PIPE ASSEMBLY

A760E AUTOMATIC TRANSMISSION: OIL COOLER: INSTALLA...

(a) Connect the 2 water by-pass hoses to the transmission oil cooler

and connect the water by-pass pipe with the bolt.

Torque:

18 N·m {184 kgf·cm, 13ft·lbf}

Text in Illustration

*a

Yellow Paint Mark

*b

White Paint Mark

NOTICE:

3. INSTALL FRONT EXHAUST PIPE ASSEMBLY

4. ADD ENGINE COOLANT

5. ADJUST AUTOMATIC TRANSMISSION FLUID LEVEL

6. INSPECT FOR COOLANT LEAK

7. INSPECT FOR EXHAUST GAS LEAK

8. INSPECT FOR AUTOMATIC TRANSMISSION FLUID LEAK

A760E AUTOMATIC TRANSMISSION: OIL COOLER: INSTALLA...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000013F8066X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760E AUTOMATIC TRANSMISSION: OIL PUMP: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

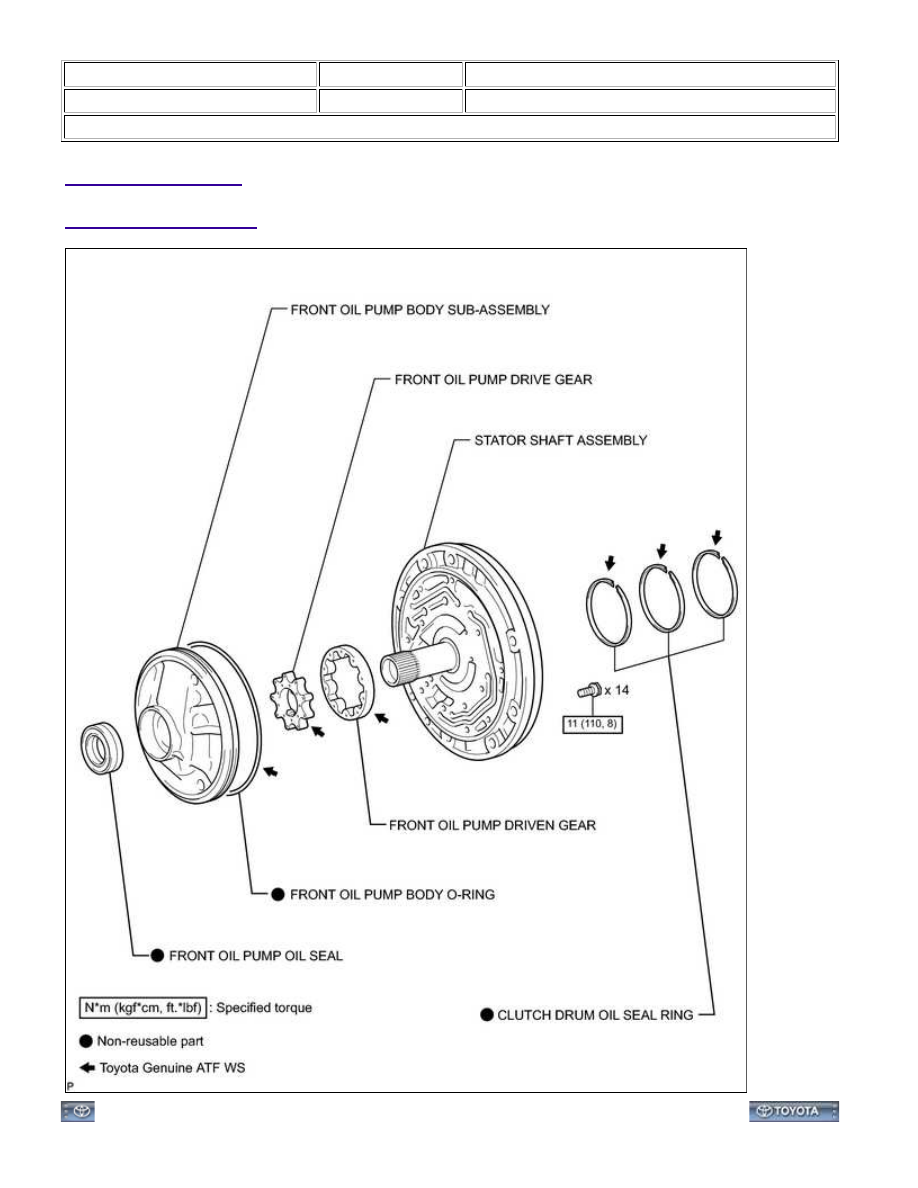

COMPONENTS

ILLUSTRATION

A760E AUTOMATIC TRANSMISSION: OIL PUMP: COMPONENTS;...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000013F9066X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760E AUTOMATIC TRANSMISSION: OIL PUMP: DISASSEMBLY; 2015 MY Tundra [08/2014 -        ]

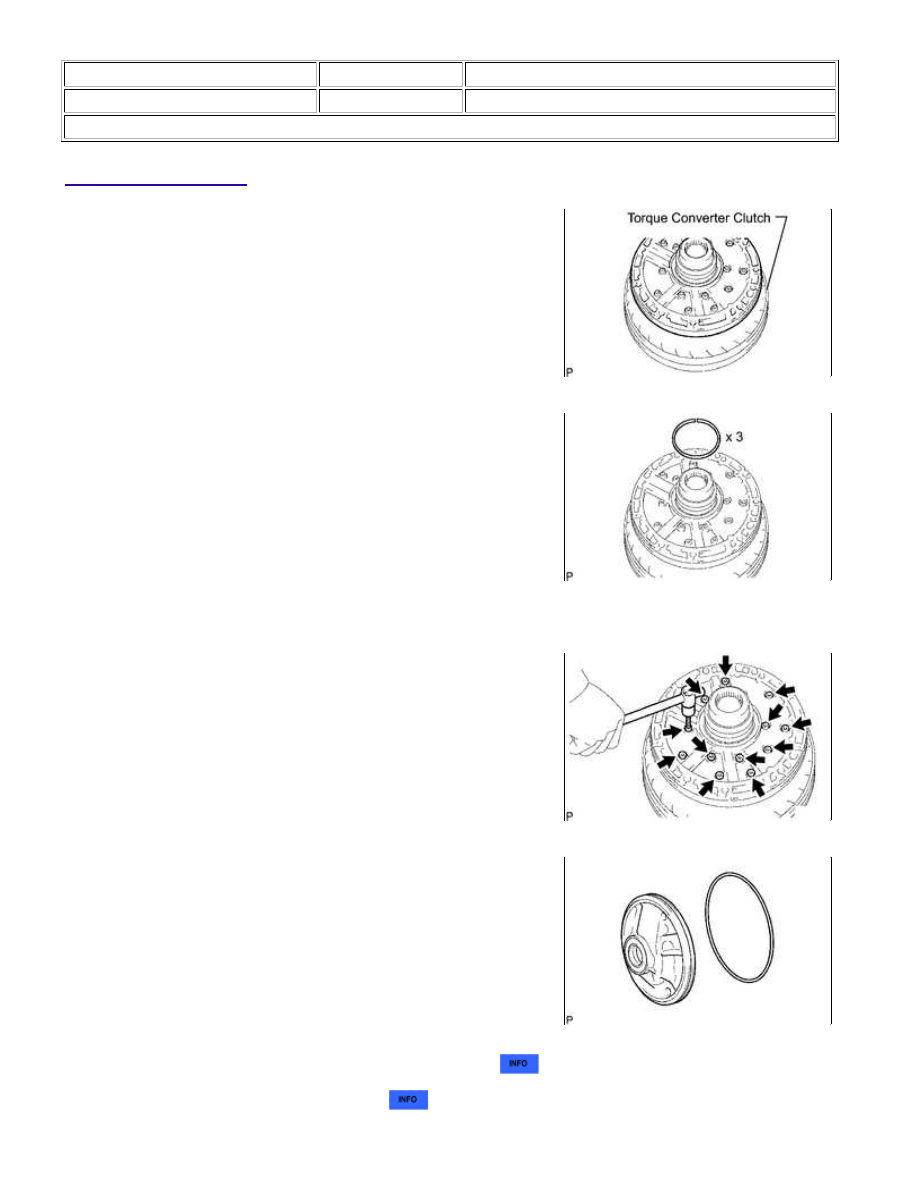

DISASSEMBLY

1. FIX OIL PUMP ASSEMBLY

(a) Place the oil pump body on the torque converter clutch.

2. REMOVE CLUTCH DRUM OIL SEAL RING

(a) Remove the 3 oil seal rings.

3. REMOVE STATOR SHAFT ASSEMBLY

(a) Remove the 14 bolts, and then remove the stator shaft from the

oil pump body.

4. REMOVE FRONT OIL PUMP BODY O-RING

(a) Remove the O-ring from the oil pump body.

(b) Remove the oil pump body from the torque converter clutch.

5. INSPECT FRONT OIL PUMP BODY SUB-ASSEMBLY

6. INSPECT STATOR SHAFT ASSEMBLY

A760E AUTOMATIC TRANSMISSION: OIL PUMP: DISASSEMBLY;...
