Toyota Genuine Adhesive 1324,

Three Bond 1324 or equivalent

(d) Install the extension housing with the 6 bolts.

Torque:

34 N·m {345 kgf·cm, 25ft·lbf}

HINT:

Each bolt length is indicated below.

45 mm (1.77 in.) for bolt A

35 mm (1.38 in.) for bolt B

72. INSTALL AUTOMATIC TRANSMISSION HOUSING

Toyota Genuine Adhesive 1324,

Three Bond 1324 or equivalent

(c) Install the transmission housing with the 10 bolts.

Torque:

for 14 mm head bolt A -

34 N·m {345 kgf·cm, 25ft·lbf}

for 17 mm head bolt B -

57 N·m {579 kgf·cm, 42ft·lbf}

for 14 mm head bolt C -

34 N·m {345 kgf·cm, 25ft·lbf}

73. INSTALL AUTOMATIC TRANSMISSION BREATHER

TUBE

(a) Coat a new O-ring with ATF and install it to the breather tube.

(b) Install the breather tube with the 2 bolts.

Torque:

5.4 N·m {55 kgf·cm, 48in·lbf}

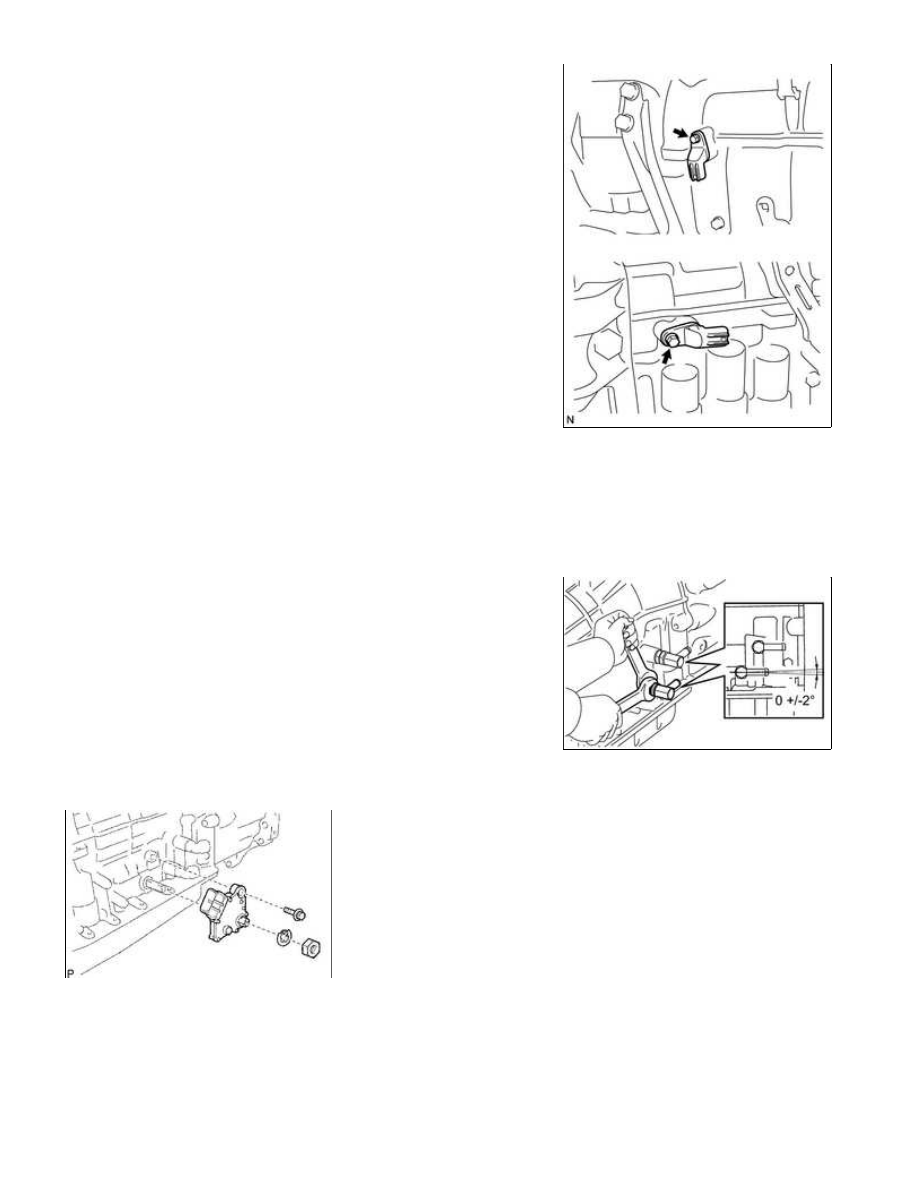

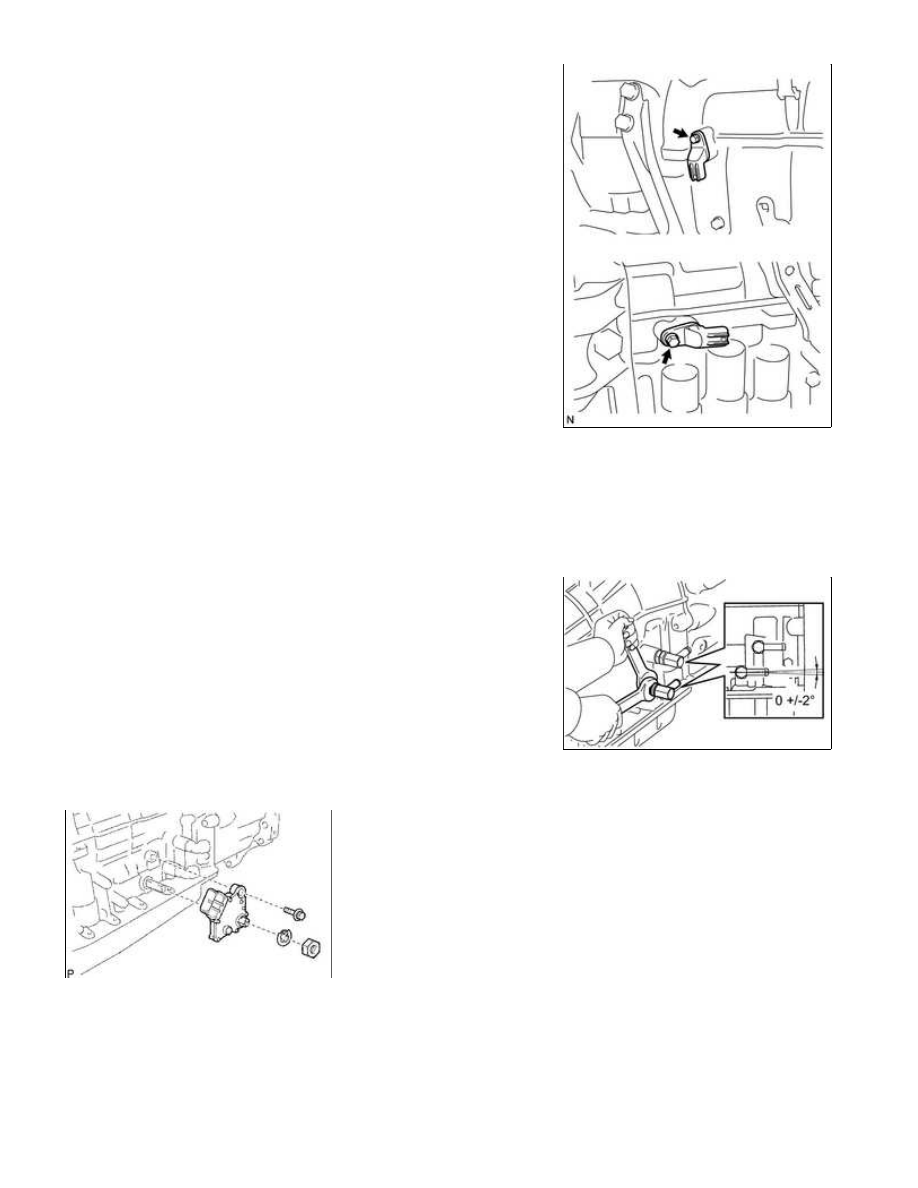

74. INSTALL SPEED SENSOR

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

(a) Coat 2 new O-rings with ATF, and install one to each speed

sensor.

(b) Install the 2 speed sensors.

(c) Install the 2 bolts.

Torque:

5.4 N·m {55 kgf·cm, 48in·lbf}

75. INSTALL OIL COOLER TUBE UNION

(a) Coat 2 new O-rings with ATF, and install them to the 2 oil cooler

tube unions.

(b) Install the 2 oil cooler tube unions.

Torque:

29 N·m {300 kgf·cm, 22ft·lbf}

76. INSTALL PARK/NEUTRAL POSITION SWITCH ASSEMBLY

(a) Install the park/neutral position switch to the manual valve lever shaft, and temporarily install the

adjusting bolt.

(b) Install a new lock washer and the nut.

Torque:

6.9 N·m {70 kgf·cm, 61in·lbf}

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

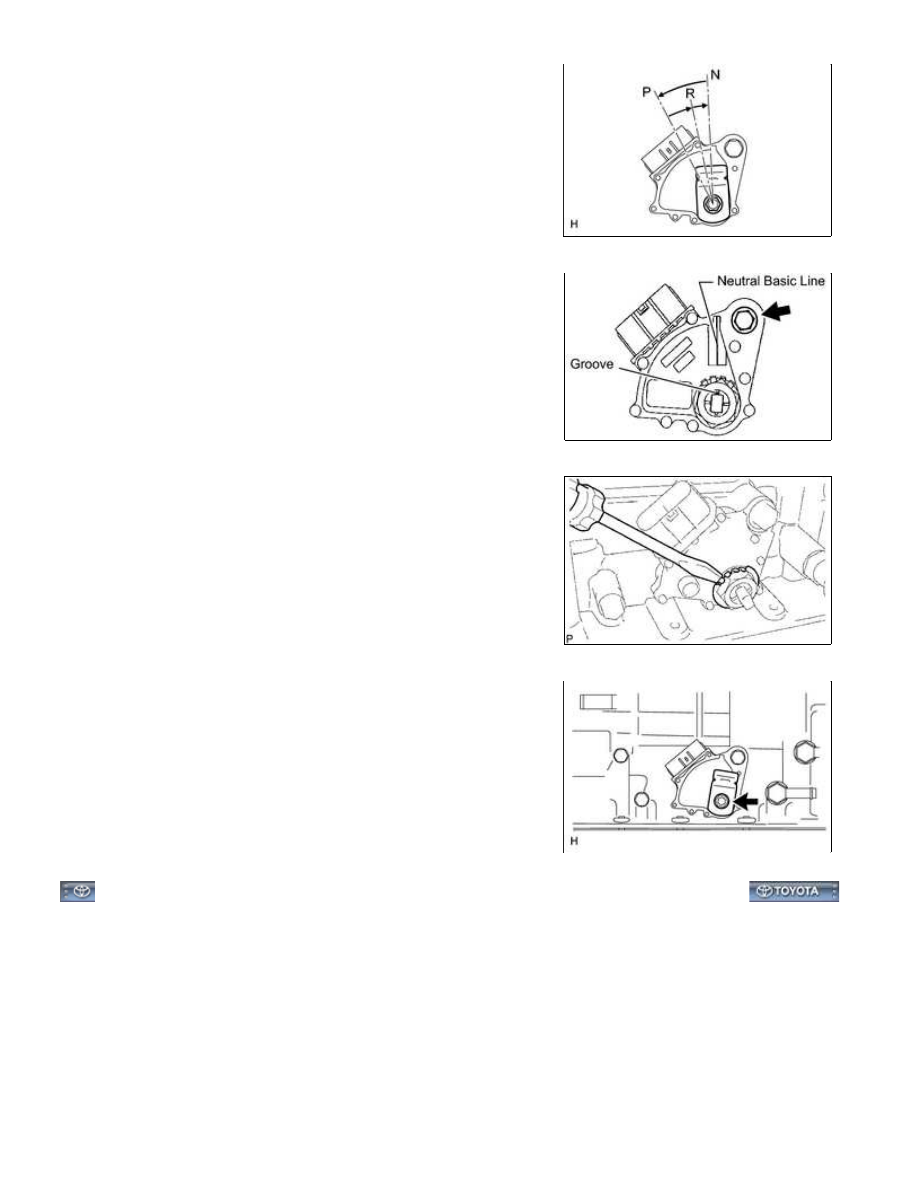

(c) Turn the control shaft lever counterclockwise until it stops, and

then turn it clockwise 2 notches to set it to the N position.

(d) Align the neutral basic line with the switch groove as shown in

the illustration, and tighten the adjusting bolt.

Torque:

13 N·m {130 kgf·cm, 9ft·lbf}

(a) Install the control shaft lever RH with the washer and nut.

Torque:

16 N·m {163 kgf·cm, 12ft·lbf}

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002BLA01KX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

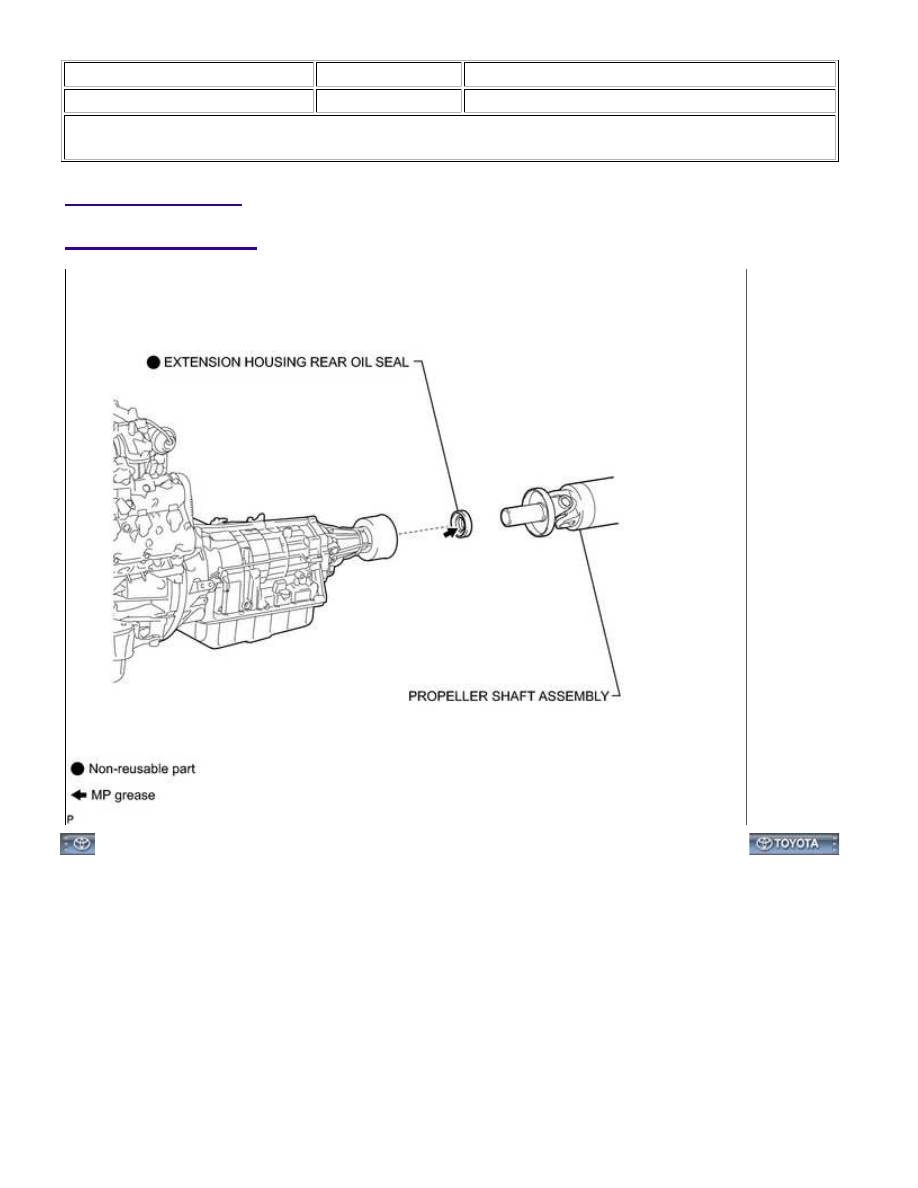

Title: A760E AUTOMATIC TRANSMISSION: EXTENSION HOUSING REAR OIL SEAL: COMPONENTS; 2015 MY

Tundra [08/2014 -        ]

COMPONENTS

ILLUSTRATION

A760E AUTOMATIC TRANSMISSION: EXTENSION HOUSING R...
