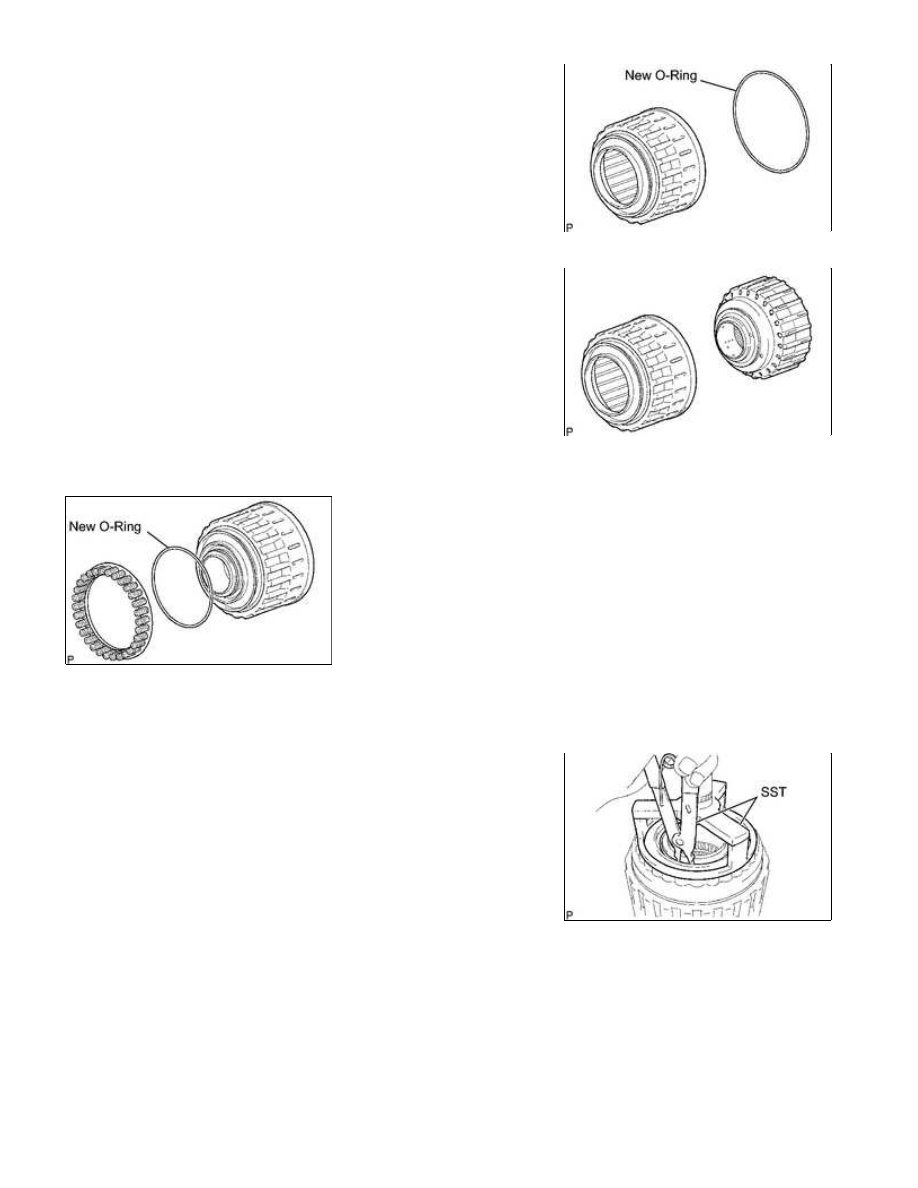

(b) Coat a new O-ring with ATF, and install it to the reverse clutch

piston.

(c) Press the clutch drum into the reverse clutch piston with both

hands.

NOTICE:

Be careful not to damage the O-rings.

33. INSTALL NO. 3 CLUTCH BALANCER

(a) Coat a new O-ring with ATF, and install it to the reverse clutch piston.

(b) Install the reverse clutch return spring and balancer to the reverse clutch piston.

(c) Place SST on the clutch balancer, and compress the return

spring with a press.

SST: 09387-00070

NOTICE:

Stop pressing when the spring sheet is lowered to a position 1 to

2 mm (0.0394 to 0.0787 in.) from the snap ring groove to
prevent the spring sheet from being deformed.

(d) Using SST, install the snap ring.

SST: 09350-30020

09350-07070

NOTICE:

Do not expand the snap ring excessively.

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

NOTICE:

34. INSTALL DIRECT CLUTCH DISC

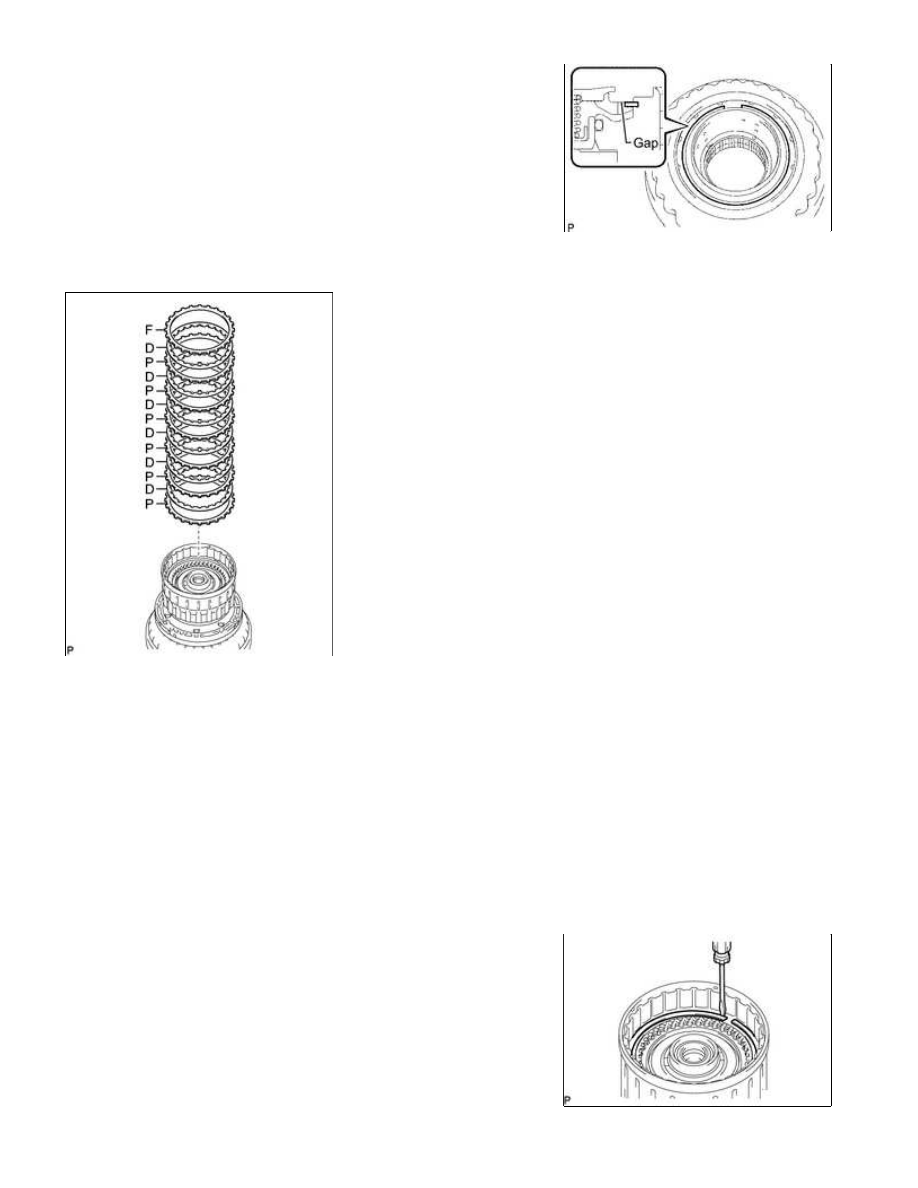

(a) Install the 6 plates, 6 discs and direct clutch flange to the clutch drum.

Install in order:

P - D - P - D - P - D - P - D - P - D - P - D - F

HINT:

P = Plate

D = Disc

F = Flange

NOTICE:

Before assembling new discs, soak them in ATF for at least 2 hours.

(b) Using a screwdriver, install the snap ring to the clutch drum.

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

2

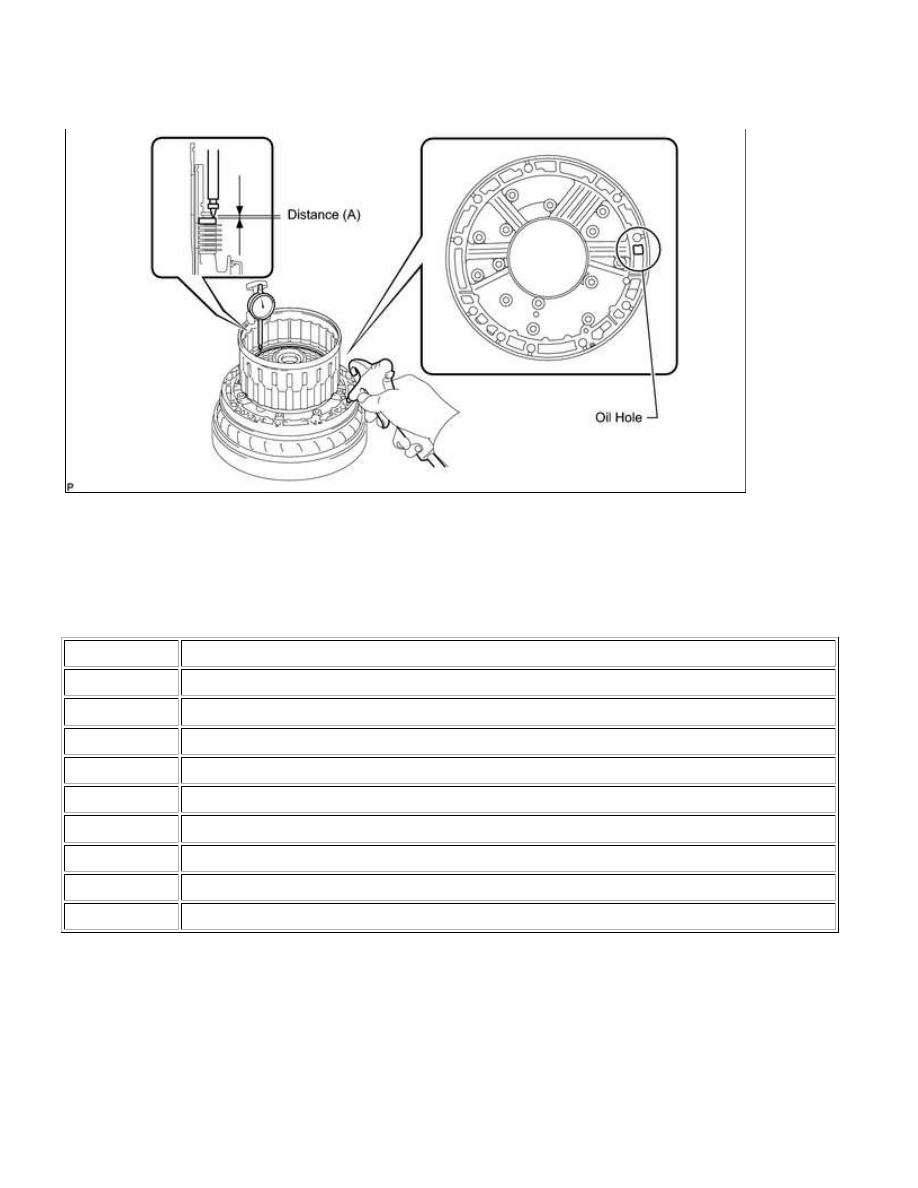

 , 57 psi) into the oil hole as shown in the

illustration.

Standard moving distance (A):

0.60 to 0.90 mm (0.0236 to 0.0354 in.)

Flange Thickness:

MARK

THICKNESS

2

2.95 to 3.05 mm (0.116 to 0.120 in.)

3

3.05 to 3.15 mm (0.120 to 0.124 in.)

4

3.15 to 3.25 mm (0.124 to 0.128 in.)

5

3.25 to 3.35 mm (0.128 to 0.132 in.)

6

3.35 to 3.45 mm (0.132 to 0.136 in.)

7

3.45 to 3.55 mm (0.136 to 0.140 in.)

8

3.55 to 3.65 mm (0.140 to 0.144 in.)

9

3.65 to 3.75 mm (0.144 to 0.148 in.)

A

3.75 to 3.85 mm (0.148 to 0.152 in.)

(d) Temporarily remove the snap ring, replace the flange with the selected flange and reinstall the snap ring.

35. SELECT REVERSE CLUTCH FLANGE

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

(a) Using a screwdriver, install the snap ring to the clutch drum.

NOTICE:

Make sure to install the direct clutch and reverse clutch snap rings so that their openings face opposite

directions.

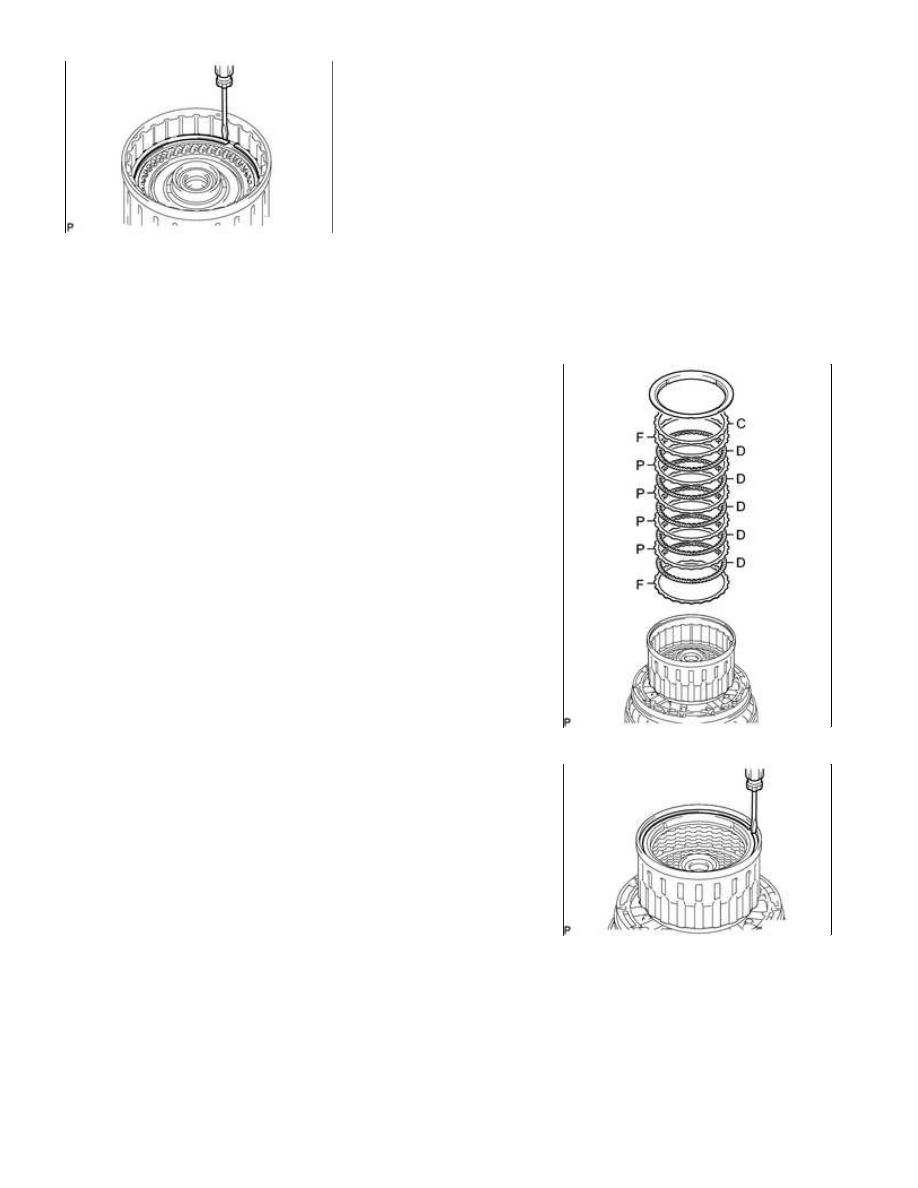

(b) Install the 2 flanges, 5 discs, 4 plates, cushion plate and reverse

clutch reaction sleeve to the clutch drum.

Install in order:

F - D - P - D - P - D - P - D - P - D - F - C

HINT:

F = Flange

D = Disc

P = Plate

C = Cushion plate

(c) Using a screwdriver, install the hole snap ring.

4.0 kgf/ cm

2

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...
