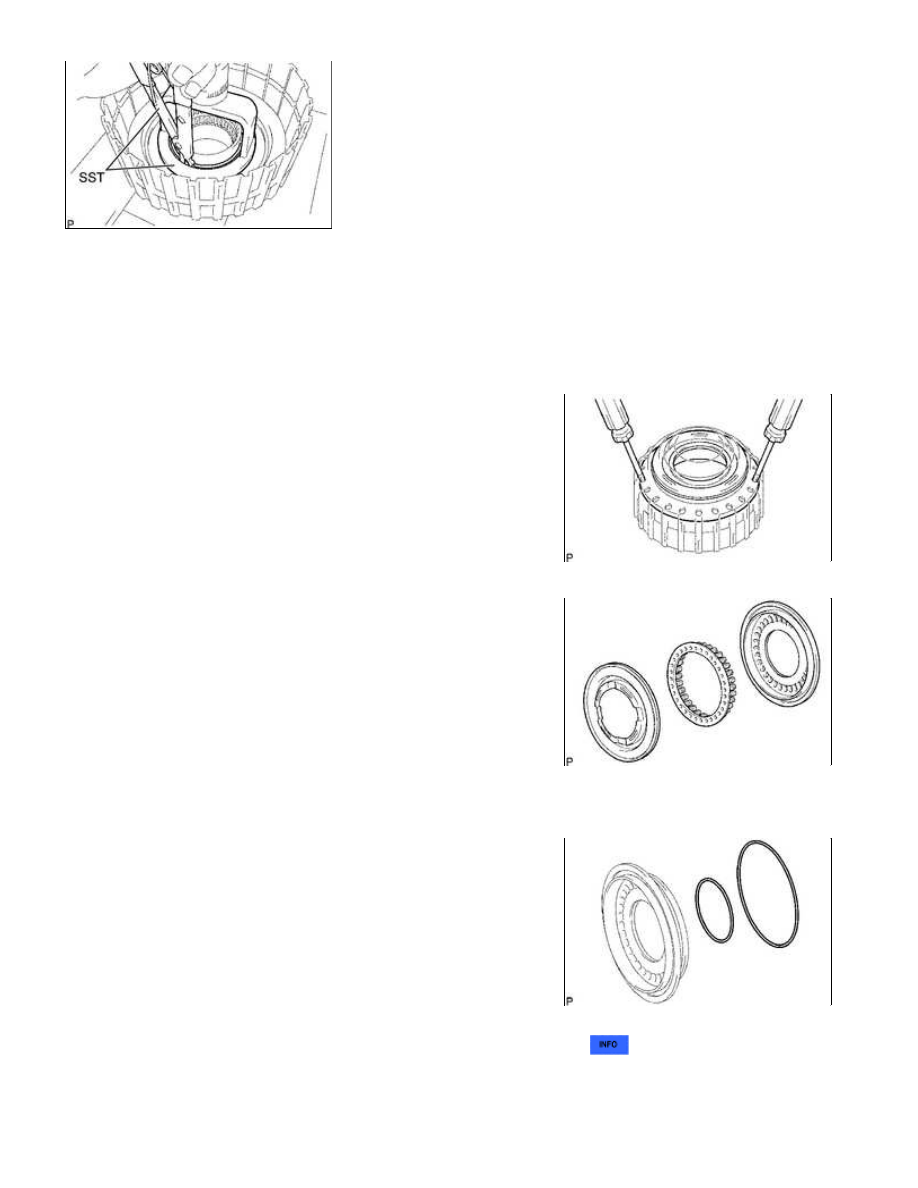

(a) Place SST on the direct clutch piston, and compress the return spring with a press.

SST: 09320-89010

(b) Using SST, remove the snap ring.

SST: 09350-30020

09350-07070

(c) Using 2 screwdrivers, remove the direct clutch piston together

with the No. 2 clutch balancer and direct clutch return spring

sub-assembly.

(d) Remove the No. 2 clutch balancer and direct clutch return spring

sub-assembly from the direct clutch piston.

(e) Remove the No. 2 clutch balancer and direct clutch return spring from the direct clutch piston.

(f) Remove the 2 O-rings from the direct clutch piston.

57. INSPECT DIRECT CLUTCH RETURN SPRING SUB-ASSEMBLY

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

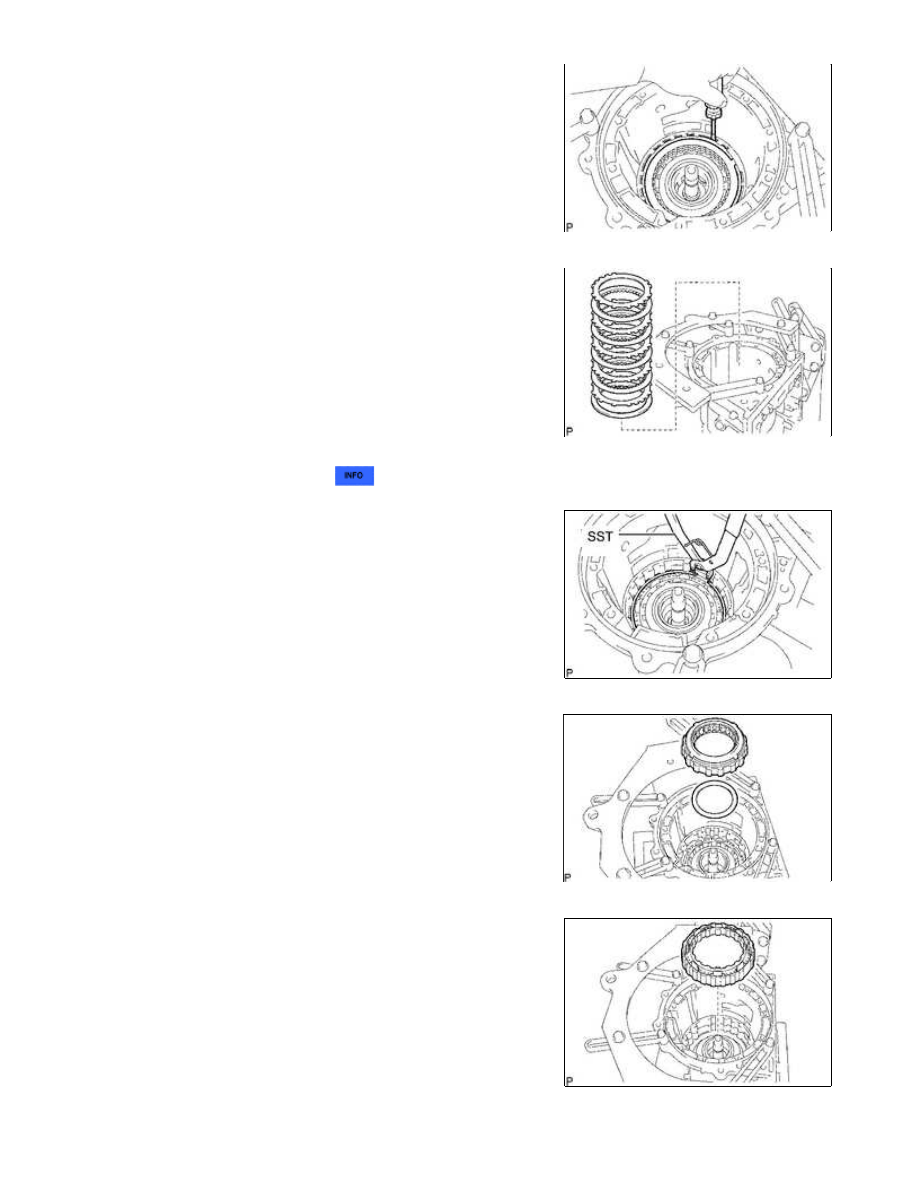

58. REMOVE NO. 3 BRAKE SNAP RING

(a) Using a screwdriver, remove the No. 3 brake snap ring from the

case.

59. REMOVE NO. 3 BRAKE DISC SET

(a) Remove the flange, 4 discs, 4 plates and cushion plate from the

case.

60. INSPECT NO. 3 BRAKE DISC

61. REMOVE NO. 3 BRAKE PISTON HOLE SNAP RING

(a) Using SST, remove the snap ring.

SST: 09350-30020

09350-07060

62. REMOVE 1-WAY CLUTCH ASSEMBLY

(a) Remove the 1-way clutch assembly and No. 1 planetary carrier

thrust washer from the case.

63. REMOVE NO. 3 BRAKE CYLINDER

(a) Remove the No. 3 brake cylinder from the case.

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

64. REMOVE NO. 3 BRAKE PISTON

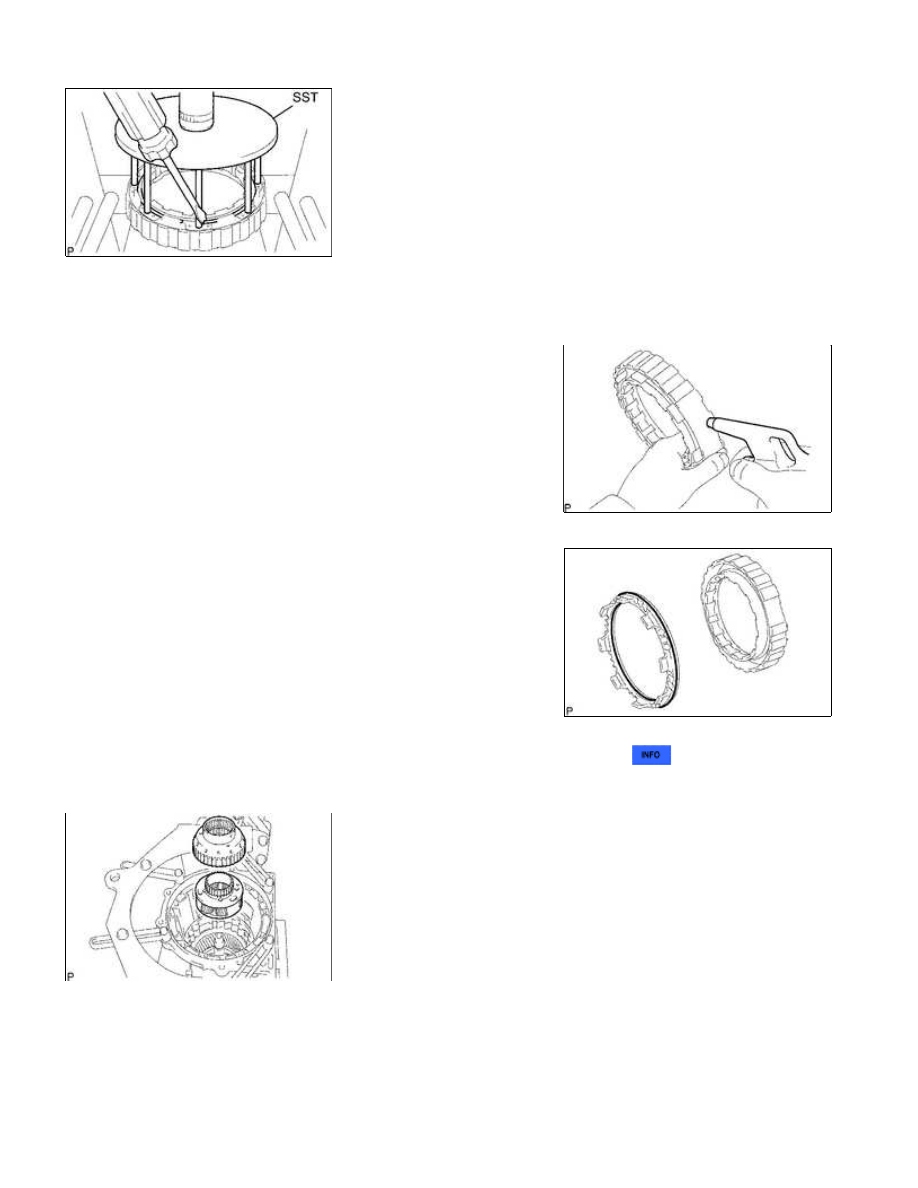

(a) Using SST and a press, compress the return spring and remove the snap ring.

SST: 09351-40010

(b) Hold the No. 3 brake piston and apply compressed air (392 kPa,

4.0 kgf/cm 2 , 57 psi) to the 2nd brake cylinder to remove the

No. 3 brake piston.

(c) Remove the 2 O-rings from the No. 3 brake piston.

65. INSPECT NO. 3 BRAKE PISTON RETURN SPRING SUB-ASSEMBLY

66. REMOVE FRONT PLANETARY GEAR ASSEMBLY

(a) Remove the 1-way clutch inner race and front planetary gear assembly from the case.

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

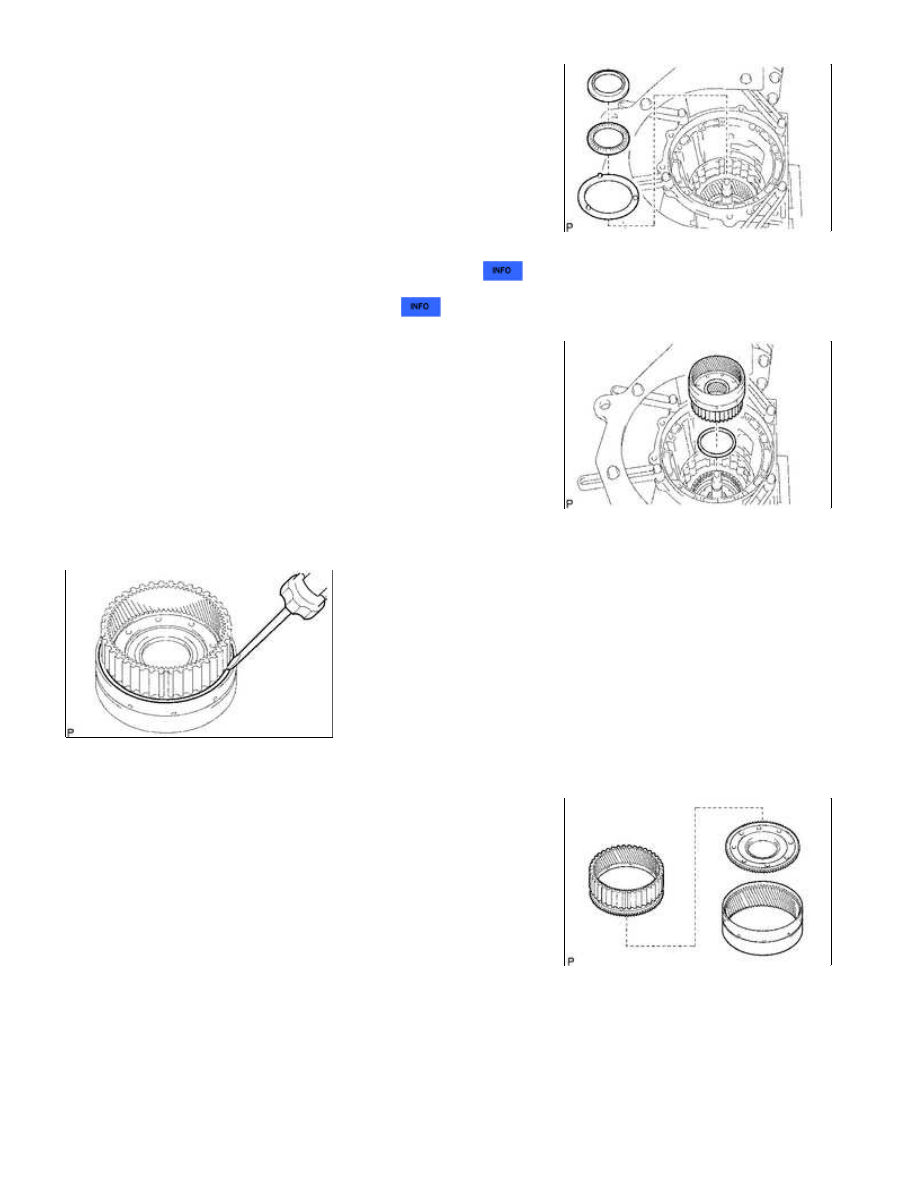

(b) Remove the thrust bearing race, thrust needle roller bearing and

No. 2 planetary carrier thrust washer from the front planetary

gear assembly.

67. INSPECT FRONT PLANETARY GEAR ASSEMBLY

68. INSPECT 1-WAY CLUTCH ASSEMBLY

69. REMOVE FRONT PLANETARY RING GEAR

(a) Remove the front planetary ring gear and thrust needle roller

bearing from the transmission case.

70. REMOVE CENTER PLANETARY RING GEAR

(a) Using a screwdriver, remove the snap ring.

(b) Remove the center planetary ring gear and front planetary ring

gear flange from the front planetary ring gear.

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...
