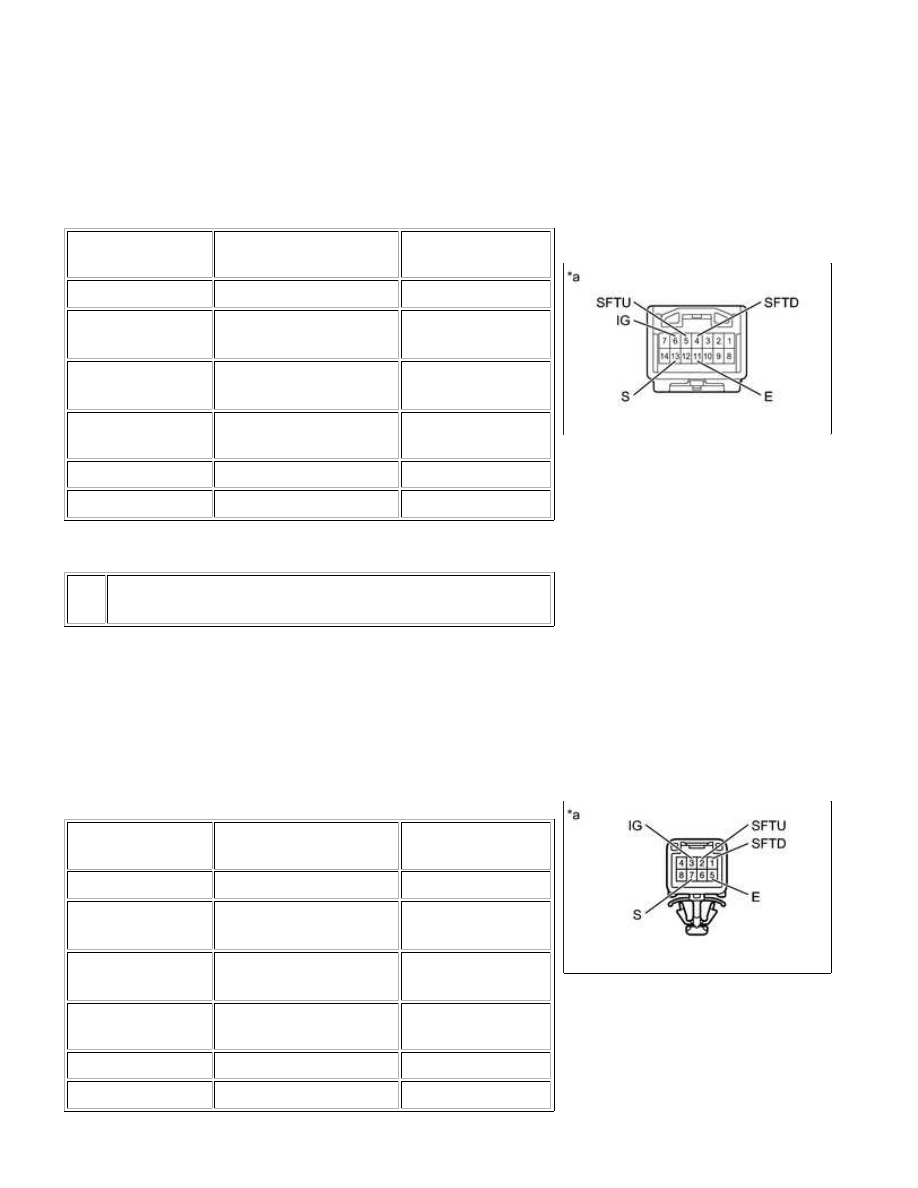

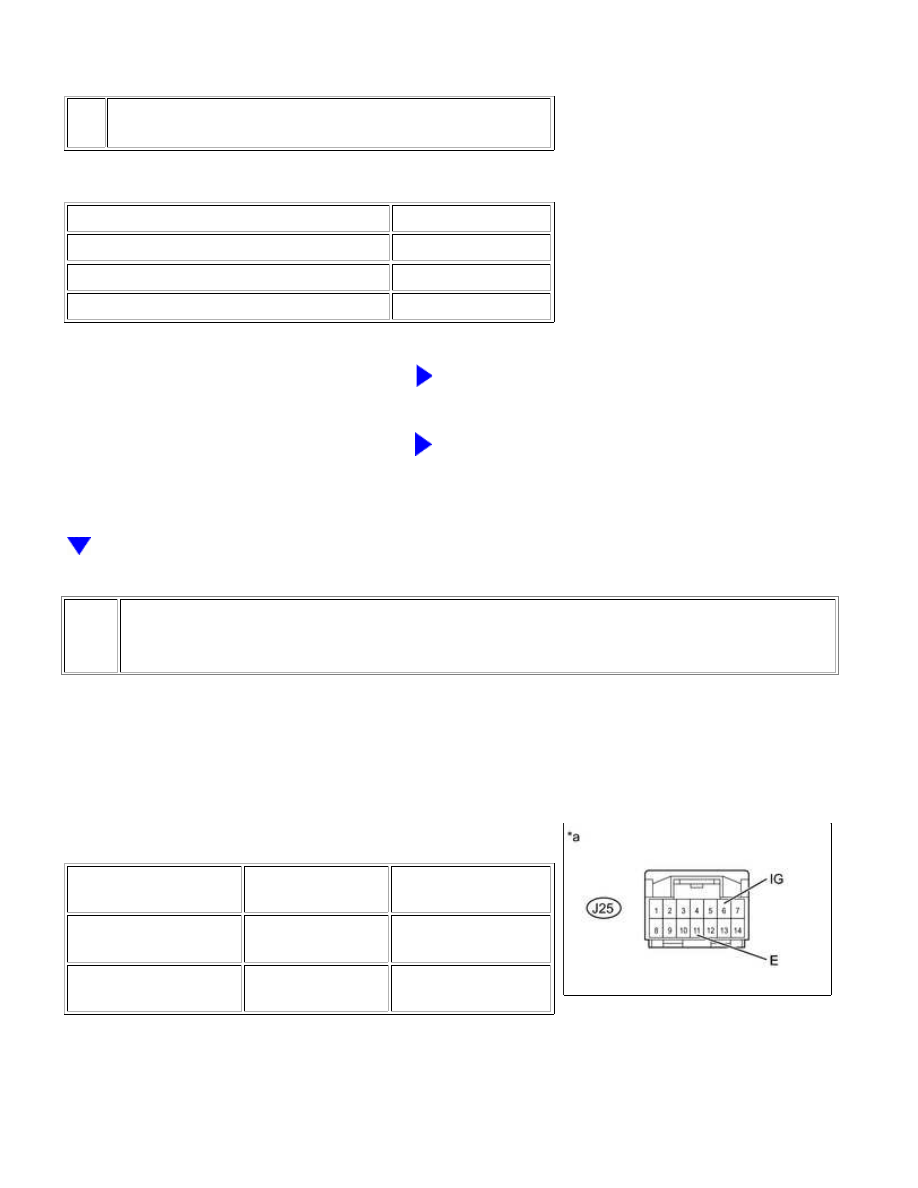

(a) for Column Shift Type:

(1) Disconnect the J25 transmission control switch connector.

(2) Measure the resistance according to the value(s) in the

table below.

Standard Resistance:

TESTER

CONNECTION

CONDITION

SPECIFIED

CONDITION

6 (IG) - 13 (S)

Shift lever in S, "+" or "-"

Below 1 Ω

5 (SFTU) - 11 (E)

Shift lever held in "+"

(Up-shift)

Below 1 Ω

4 (SFTD) - 11 (E)

Shift lever held in "-"

(Down-shift)

Below 1 Ω

6 (IG) - 13 (S)

Shift lever not in S, "+"

or "-"

10 kΩ or higher

5 (SFTU) - 11 (E)

Shift lever in S

10 kΩ or higher

4 (SFTD) - 11 (E)

Shift lever in S

10 kΩ or higher

Text in Illustration

*a

Component without harness connected

(Transmission Control Switch)

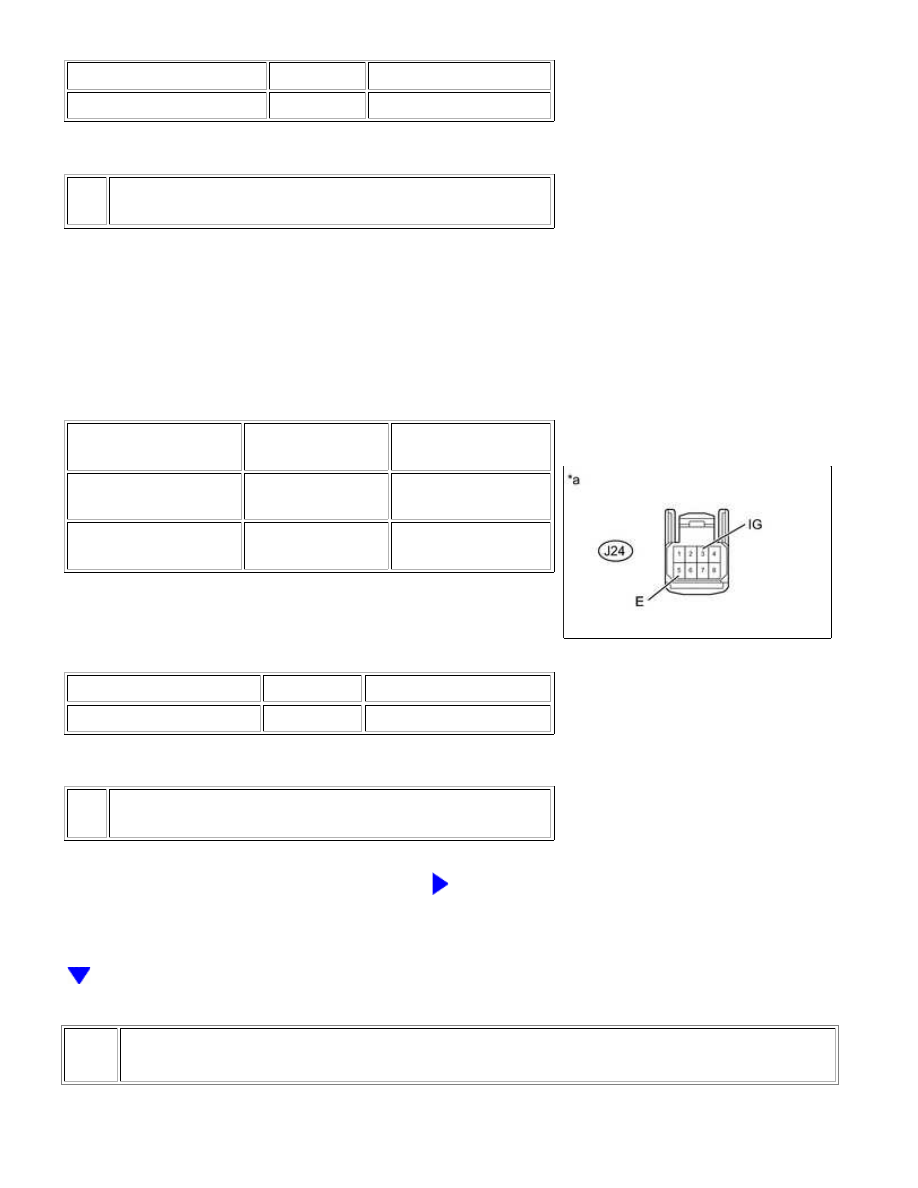

(b) for Floor Shift Type:

(1) Disconnect the J24 transmission control switch connector.

(2) Measure the resistance according to the value(s) in the

table below.

Standard Resistance:

TESTER

CONNECTION

CONDITION

SPECIFIED

CONDITION

3 (IG) - 7 (S)

Shift lever in S, "+" or "-"

Below 1 Ω

2 (SFTU) - 5 (E)

Shift lever held in "+"

(Up-shift)

Below 1 Ω

1 (SFTD) - 5 (E)

Shift lever held in "-"

(Down-shift)

Below 1 Ω

3 (IG) - 7 (S)

Shift lever not in S, "+"

or "-"

10 kΩ or higher

2 (SFTU) - 5 (E)

Shift lever in S

10 kΩ or higher

1 (SFTD) - 5 (E)

Shift lever in S

10 kΩ or higher

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

A

Text in Illustration

*a

Component without harness connected

(Transmission Control Switch)

Result

RESULT

PROCEED TO

OK

A

NG (for Column Shift Type)

B

NG (for Floor Shift Type)

C

B

REPLACE TRANSMISSION CONTROL SWITCH

(COLUMN SHIFT SHIFT LEVER SUB-ASSEMBLY)

C

REPLACE TRANSMISSION CONTROL SWITCH

(TRANSMISSION FLOOR SHIFT ASSEMBLY)

2.

CHECK HARNESS AND CONNECTOR (TRANSMISSION CONTROL SWITCH - BATTERY,
BODY GROUND)

(a) for Column Shift Type:

(1) Disconnect the J25 transmission control switch connector.

(2) Measure the voltage according to the value(s) in the table

below.

Standard Voltage:

TESTER CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

J25-6 (IG) - Body

ground

Ignition switch ON

11 to 14 V

J25-6 (IG) - Body

ground

Ignition switch off

Below 1 V

(3) Measure the resistance according to the value(s) in the

table below.

Standard Resistance:

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

OK

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J25-11 (E) - Body ground

Always

Below 1 Ω

Text in Illustration

*a

(b) for Floor Shift Type:

(1) Disconnect the J24 transmission control switch connector.

(2) Measure the voltage according to the value(s) in the table

below.

Standard Voltage:

TESTER CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

J24-3 (IG) - Body

ground

Ignition switch ON

11 to 14 V

J24-3 (IG) - Body

ground

Ignition switch off

Below 1 V

(3) Measure the resistance according to the value(s) in the

table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J24-5 (E) - Body ground

Always

Below 1 Ω

Text in Illustration

*a

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

3.

CHECK HARNESS AND CONNECTOR (TRANSMISSION CONTROL SWITCH - ECM)

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

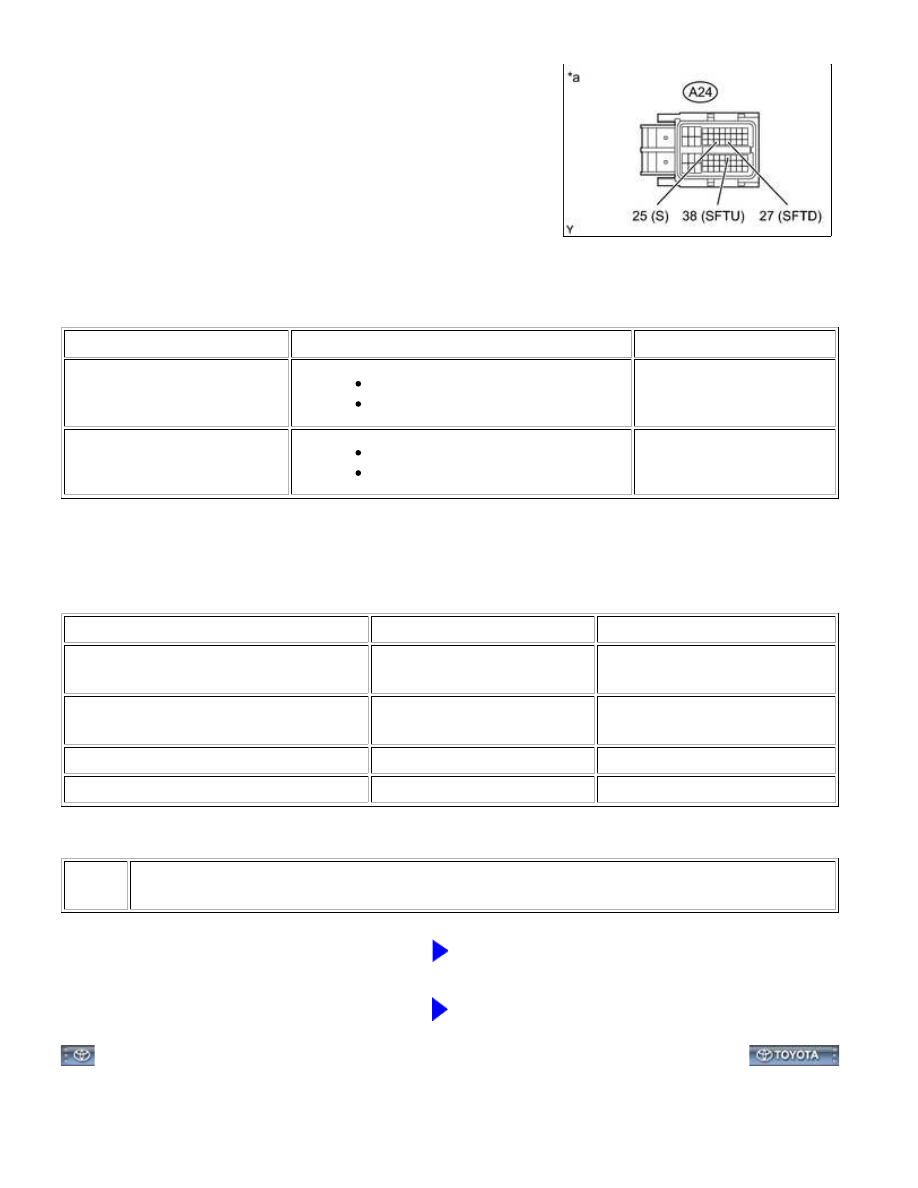

(a) Disconnect the A24 ECM connector.

(b) Measure the voltage according to the value(s) in the table below.

Standard Voltage:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

A24-25 (S) - Body ground

Ignition switch ON

Shift lever in S, "+" or "-"

11 to 14 V

A24-25 (S) - Body ground

Ignition switch ON

Shift lever not in S, "+" or "-"

Below 1 V

(c) Turn the ignition switch off.

(d) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

A24-38 (SFTU) - Body ground

Shift lever held in "+"

(Up-shift)

Below 1 Ω

A24-27 (SFTD) - Body ground

Shift lever held in "-"

(Down-shift)

Below 1 Ω

A24-38 (SFTU) - Body ground

Shift lever in S

10 kΩ or higher

A24-27 (SFTD) - Body ground

Shift lever in S

10 kΩ or higher

Text in Illustration

*a

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

PROCEED TO NEXT SUSPECTED AREA SHOWN IN

PROBLEM SYMPTOMS TABLE
